Содержание

Вентиляционное оборудование: обзор и применение


Все вентиляционное оборудование подразделяется на несколько определенных категорий, различающихся между собой по таким параметрам как мощность, размеры, внешний вид. Выбрать вентиляционное оборудование можно исходя из конечной цели.

Существуют такие виды как приточная вентиляция, основной функцией которой является доставка в помещение максимально возможного количества чистого воздуха. Вытяжная — позволяет очистить и удалить из помещения загрязненный любыми способами воздух. Приточно-вытяжная справляется как с первой, так и со второй функцией указанных ранее типов.

Бытовая вентиляция

Обеспечение вентиляции в частном доме или же квартире в первую очередь направлено на создание адекватных и соответствующих санитарно-эпидемиологическим нормам условий для жизни или работы. Именно поэтому очень большое внимание уделяется оборудованию, выбираемому для вентиляционных систем, поскольку только качественные комплектующие, способны гарантировать надежную работу и выполнение всех поставленных задач. Некачественные комплектующие элементы оказывают негативное влияние на вентиляционное оборудование в целом. А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия.

Элементы вентиляции включают в себя достаточно большое количество различных частей, среди которых можно выделить такие как:

  1. Вентиляторы. При его выборе отдельное внимание обращается на тип, уровень шума издаваемого при работе (существенно понизить данный показатель помогает правильно подобранная гибкая вставка для вентиляции), габариты, производительность, а также наличие или отсутствие обратного клапана. Обеспечение вентиляции в частном доме в плане выбора правильного оборудования, должно в первую очередь брать во внимание объемы воздуха в том помещении, где будет происходить установка. Этот показатель оказывает влияние на мощность. Чтобы исключить возможность попадания посторонних запахов в помещение особенно в многоквартирных домах, обязательным условием является наличие такого элемента как обратный клапан.

    Разновидности вентиляторов

    Существует несколько типов и разновидностей вентиляторов:

    1. канальные,
    2. крышные,
    3. осевые,
    4. дымоудаления,
    5. настенные,
    6. оконные,
    7. потолочные,
    8. реверсивные,
    9. струйные.
  2. Щит вентиляции. Часто их называют шкафами — устанавливаются в доступном для обслуживающего персонала месте. В нем располагается вся автоматика и управление исполнительными  механизмами.
  3. Воздуховоды. Ни одна вентиляционная система не обходится без них. Их подразделяют по типу используемых в производстве материалов — это могут быть пластиковые воздуховоды, а также из ткани или металла. Любой из вариантов может иметь перфорацию. При выборе особое внимание уделяется таким моментам, как достаточная площадь поперечного сечения, полное соответствие существующим санитарным нормам в помещении (жилая комната, ванная, кухня и т.п.) и соблюдению правил пожарной безопасности.
  4. Фасонные части. Сюда можно отнести элементы, которые служат для стыковки, разветвления, отводов воздуховодов и присоединения к ним прочих элементов. Это могут быть дефлекторы, тройники, переходы с одного диаметра трубы на другой, заглушки, зонты, ниппели и врезки.
  5. Перфорированная лента для вентиляции служит креплением воздуховода, поэтому ее качество также важно. Для крепления вентканалов также часто применяют хомуты для вентиляции.
  6. Канальное оборудование. Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители.
  7. Воздухораспределительные устройства. В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.

Для квартиры или частного дома существуют и другие важные элементы, состав которых варьируется в зависимости от конкретного типа подачи свежего и удаления грязного воздуха.



Вытяжные системы

Основной функцией выполняемой вытяжной вентиляцией, является удаление из жилого помещения загрязненного воздуха. Обширное применение такого типа вентилирования помещения можно встретить в промышленных масштабах, там, где задача удалить загрязненный воздух, играет не менее важную роль, чем обеспечить постоянный и бесперебойный приток свежего. Такие системы вентиляции в частном доме или квартире также пользуются достаточно большой популярностью, за счет более простой реализации, нежели приточно-вытяжной вариант.

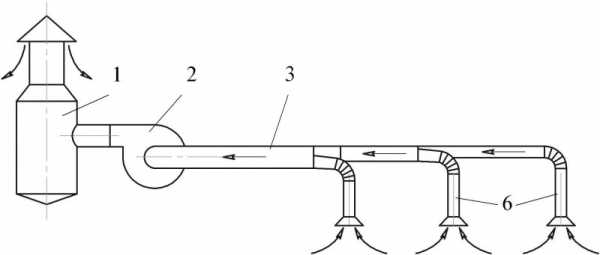

Простой пример местной вытяжной системы на кухне

При установке местной вытяжной системы происходит удаление загрязненного воздуха из тех помещений, где наблюдается максимальное скопление вредных или неприятных выделений (туалет, кухня, комната с камином и т.д.). Крепеж местной вытяжной вентиляционной системы, как правило, производится достаточно локализовано, в домашних условиях, это может быть место над кухонной плитой, в промышленных масштабах около станка и так далее. Все для вентиляции такого типа включает в себя такие составные элементы как:

  1. Бортовые или же местные насосы.
  2. Вытяжные зонты.
  3. Щит, ограждающий вентилятор непосредственно от помещения, но позволяющий обеспечивать прохождение воздуха. Также щит устанавливается с целью обеспечения защиты от случайного повреждения людей о лопасти вентилятора в процессе его работы.
  4. Вентиляционный патрубок, также применяемый и в приточной разновидности.

К числу вытяжной вентиляции относят и воздушные преграды, не позволяющие проникновения воздушного потока с улицы внутрь помещения, или же из одной комнаты в другую.

Она может быть механической или естественной в зависимости от этого для ее осуществления подбираются и комплектующие элементы.

Бытовая приточная вентиляция

Приточный вид относится к категории принудительной вентиляции помещения. В нем используется специализированные воздухонагнетающие устройства, в роли которых выступают вентиляторы, различающиеся по своей мощности и типу, а также имеют разнообразные дополнительные расходные материалы для вентиляции. Например, для того, чтобы обеспечить приток свежего воздуха в несколько помещений, не устанавливая в каждое отдельное оборудование, используют общую приточную установку и такой элемент как тройник для вентиляции, который далее распределяет поток воздуха на три разных помещения.

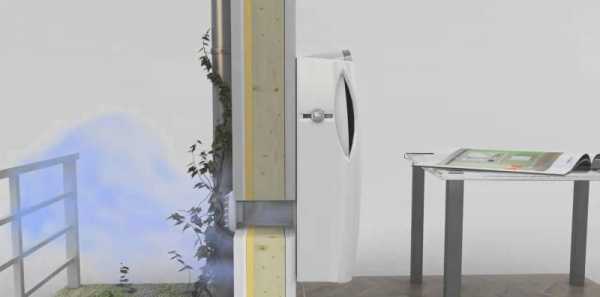

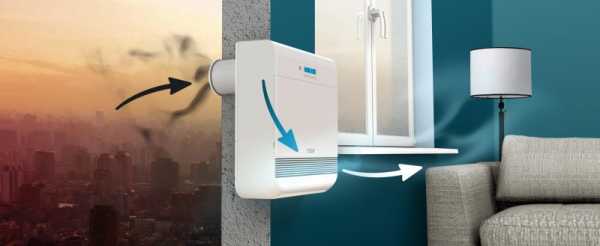

Приточная установка — бризер

Щит в виде решетки на приточном отверстии со стороны улицы позволяет не только гарантировать безопасность применения, но и именно он создает преграду от попадания ненужных элементов извне в вентилируемое помещение.

Характерной особенностью можно назвать частое предварительное очищение и подогрев подаваемого снаружи воздуха. Подобная технология используется не только в бытовых, но и промышленных вариантах. Для этой цели производится установка калорифера, отвечающего за теплообмен путем нагревания поступающего воздуха. В нем используется нагревательный элемент, который может быть электрического или водяного типа.

Самым простым вариантом приточной бытовой вентиляции можно назвать установку стандартного вентилятора в форточке окона дома или квартиры. Также в большинстве случаев такая схема подразумевает установку приточного клапана, обеспечивающего поступление свежего воздуха. Нередко их устанавливают в оконные проемы или стены. Хорошо себя зарекомендовало такое оборудование как бризер, являющийся представителем систем с компактными размерами, который монтируется непосредственно на внешнюю стену. В приточной системе обязательно устанавливаются: фильтры, регулятор потока воздуха и, в случае необходимости охладитель, включаемый в теплое время года.

Вентиляционное оборудование и его элементы будут зависеть в первую очередь от типа используемой схемы:

  • Местная, очищающая или подающая воздух в конкретное место каждого помещения, или же выполняющая одновременно обе данные функции.
  • Комплексная, отвечающая за полноценный и равномерный воздухообмен.
  • Аварийная. Ярким примером можно назвать устанавливаемые специализированные противодымные системы.

В каждой из этих схем существуют свои признанные эталоны элементов, поэтому выбор всегда следует начинать только после готового расчета и проекта вентиляции.

ventilyaciyadom.ru

устройство, принцип работы, лучшие системы и способы монтажа установки в жилое помещение

Под вентиляцией подразумевают движение воздуха. Для того чтобы оно состоялось, необходимо побуждение, которое может быть естественным или принудительным. В первом случае это разница температур в отдаленных зонах помещения и вне его, во втором – нагнетание давления с помощью специализированных устройств. Приточная вентиляция в квартире необходима, если естественной недостаточно для создания благоприятного микроклимата.

Содержание статьи

Нужна ли приточно-вытяжная вентиляция в квартире?

Человек проводит в закрытых помещениях более 90% своего времени. Там его окружают пыль, пары бытовой химии, продукты сгорания газа и дыхания живых существ. Все это имеет тенденцию накапливаться, поэтому воздух в жилых помещениях может быть на несколько порядков более «грязным», чем на улице.

Для устранения этой неприятности необходимо проветривание квартиры, которое заключается в движении воздушных масс с улицы в комнаты. В холодное время года естественная тяга сильнее, так как значителен перепад температур и давления внутри помещения и снаружи. Летом разница температур минимальна, поэтому полноценное проветривание осложнено отсутствием тяги. Этому способствуют и повсеместно устанавливаемые пластиковые окна, которые наглухо закрывают внутренне пространство квартир от уличных воздушных масс.

Проектная документация любого многоквартирного дома включает систему вентиляции, состоящую из воздуховодов, проложенных в конструктивных элементах здания. В каждой квартире имеются выходы в обособленные вентиляционные каналы. Они необходимы для того, чтобы в помещение не поступали воздушные массы от соседей сверху или снизу. Конечная точка вентканала находится за пределами здания. Таким образом проектировщики предоставляют жильцам систему естественной вентиляции помещений.


В большинстве случаев ее недостаточно для своевременного вывода загрязненного воздуха и поступления свежего. Причин слабой естественной тяги множество:

  • одинаковая температура воздуха в помещении и на улице;
  • отсутствие перепада давления;
  • ошибки в проектировании или монтаже вентиляционной системы;
  • отсутствие щелевого проветривания в пластиковых окнах.

В такой ситуации необходимо спровоцировать движение воздушных масс посредством установки специализированных приборов, то есть, сделать принудительную вентиляцию.

Виды систем и их устройство

Под компактной вентиляцией подразумевают смонтированную на основе одного устройства – приточки. Полноценная система состоит из двух воздуховодов и вентиляторов. Если есть необходимость в сохранении тепла, в схему включают рекуператор.

Для того чтобы сделать правильный выбор, ориентируются на такие показатели, как:

  • площадь помещения;
  • количество проживающих;
  • степень герметичности окон.

Специалистами подсчитаны оптимальные значения движения воздушных масс и на основе этих данных приняты нормы, отраженные в СНиП. Согласно им, оптимальные показатели скорости замены воздуха следующие:

  • в рабочих кабинетах и офисах – 60 м3/час;
  • в общественных помещениях с высокой проходимостью – 30-40 м3/час;
  • в санузлах – 100 м3/час;
  • в жилых помещениях – 30 м3/час из расчета на одного жильца;
  • для кухонь с электроплитой – 60 м3/час.

Выбирая оборудование для устройства компактной или полноценной вентиляции, ориентируются на технические характеристики приточек и требования СНиП.

Принцип работы и устройство компактной вентиляции


Приточные вентиляторы (приточки) – аппараты, изготовленные в современном стиле и гармонично вписывающиеся в дизайн любого помещения. Функция этих устройств заключается в обеспечении стабильного притока воздуха. Отработанный выводится из помещения через имеющиеся в каждой квартире вентиляционные каналы.

Производители предлагают три вида компактных приточек.

  1. Механические проветриватели.
  2. Стеновые клапаны.
  3. Бризеры.

Приток воздуха могут обеспечить и кондиционеры с соответствующей функцией.

Механические проветриватели на окна

Механические проветриватели предназначены для установки на окна любого вида: пластиковые, деревянные, алюминиевые. Модели могут отличаться конструкционно, но не функционально. Есть устройства, устанавливаемые на поворотно-откидные створки. Эти приборы состоят из двухосновных элементов:

  • электропривод;
  • проветриватель.

Принцип работы механизма заключается в выталкивании и втягивании проветривателя. При этом происходит открывание или закрывание створки. Ширина зазора при открывании регулируется посредством фурнитуры оконного блока. Механизмы этого типа оснащены защитой от перегрузки, которая срабатывает, как только створка откроется до заданной ширины зазора.

Дорогостоящие модели механических проветривателей оснащены ПДУ (пультом дистанционного управления) и имеют дополнительные опции:

  • быстрое проветривание при нажатии кнопки;
  • программирование таймера, с помощью которого устанавливают периодичность и длительность открывания створки;
  • автоматическое запирание окна по завершении заданного режима работы (для приборов на червячной передаче).

Разработаны модели механических поветривателей, которые одновременно выполняют функцию ручки створки и устанавливаются на соответствующее ей место. Эти приборы также подлежат программированию, управляются механически и дистанционно. Для повышения функциональности устройств с внешней стороны оконного блока устанавливают датчики дождя и ветра. В соответствии с их данными, прибор будет своевременно открывать или закрывать створку.

Есть еще один вид механических проветривателей – на червячной передаче. Они устанавливаются на раме распашных окон. Но самые современные из всех видов этих устройств – «невидимые», предназначенные для монтажа на стене под окном. Есть модели, которые можно устанавливать вместо стандартного подоконника. «Невидимые» проветриватели могут быть оснащены противоветровыми клапанами, автоматически закрывать окна в заданном режиме.

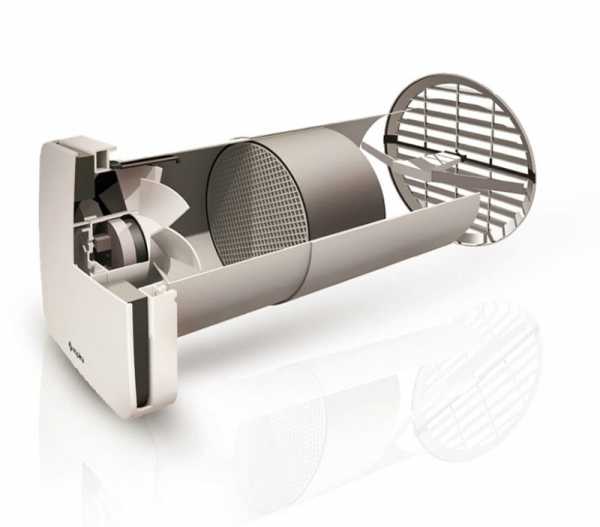

Стеновые клапаны

Стеновые капаны – встраиваемые воздуховоды, состоящие из нескольких элементов:

  • клапан;
  • регулятор;
  • фильтр;
  • теплоизоляция;
  • решетка.

Это компактные устройства, для монтажа которых необходимо высверливание в стене отверстия соответствующего сечению клапана диаметра. Приборы устанавливают рядом с радиаторами отопления (для подогрева поступающего воздуха) или в верхней части стены (для усиления тяги). Более дорогие модели оснащают рекуператорами тепла и вентиляторами.

Бризеры

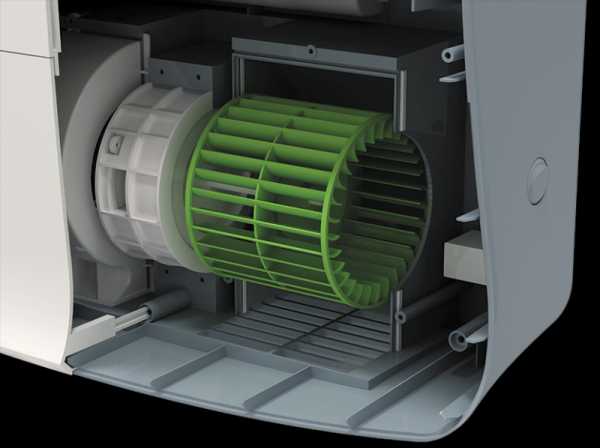

Бризеры – системы климат-контроля, функция которых состоит в подаче в помещение свежего воздуха. Приточные установки этого типа выполняют несколько функций:

  • очищают воздух с помощью системы фильтрации;
  • нагнетают воздух в помещение посредством вентилятора;
  • нагревают поступающие воздушные массы.

Управляются дистанционно и механически. Монтаж бризеров более прост, чем установка кондиционеров. Оборудование навешивается на стену и подключается к воздуховоду (отверстию в стене).

Принцип работы приточно-вытяжной вентиляции

Принцип работы приточно-вытяжной вентиляции заключается в нагнетании свежего воздуха и вывода загрязненного. Основным моментом работы системы является баланс между подаваемым и выводимым объемом воздуха.

Важный показатель работы вентиляции – скорость потока. Ее высчитывают, беря во внимание, что на 1 м2 площади помещения приходится 3 м3 воздуха. Для жилых помещений допустима скорость потока не более 2 м/сек, для санузлов и кухонь – 3-4 м/сек.

Помимо своей основной функции – перемещение воздушных масс, приточно-вытяжная вентиляция может выполнять несколько дополнительных:

  • охлаждение и подогрев воздуха;
  • обеззараживание;
  • фильтрацию.
Способы устройства принудительной вентиляции

Принудительный воздухообмен в помещении достигается несколькими способами.

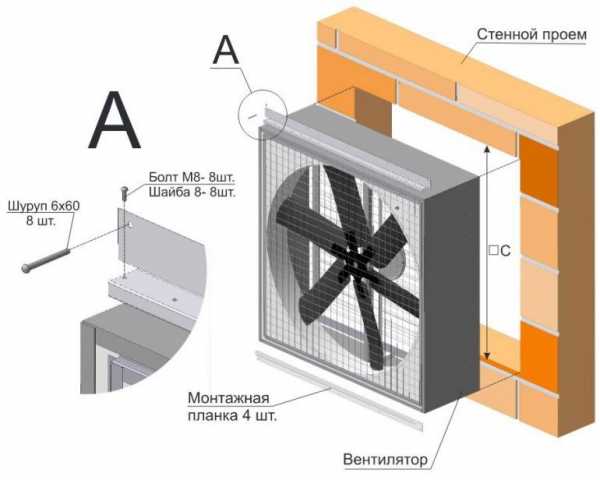

  1. В выходные отверстия вентканалов устанавливают малогабаритные осевые вентиляторы, которые в просторечии называют «вытяжкой». Для небольших помещений (санузел, ванная комната) этого достаточно. Неприятные запахи и избыточная влажность воздуха быстро устранятся. Это локальная механическая вентиляция.
  2. Устанавливают на стену компактную приточную вентиляцию. Аппараты могут иметь функции рекуператора тепла, фильтрации воздуха от пыли и газов.

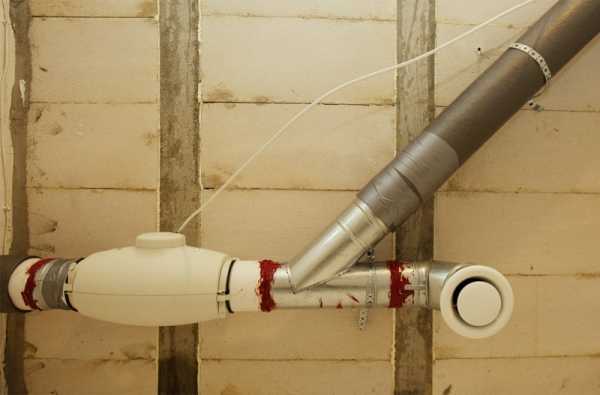

  3. Под потолком квартиры монтируют систему воздуховодов, состоящую из приточного и вытяжного трубопроводов. В каждом их них устанавливают устройства, которые, в зависимости от назначения канала, нагнетают в помещение свежий воздух или выводят грязный на улицу. Это полноценная вентиляция.

Для минимизации потерь тепла в зимнее время года необходима приточно-вытяжная вентиляция для квартиры с рекуперацией воздуха. Эта система обеспечивает такой процесс теплообмена, при котором происходит забор тепла из воздуха, выводящегося из помещения, и его (тепла) передача воздуху, входящему в помещение. Задачу выполняет специальное устройство – рекуператор тепла.

Приточная вентиляция в квартире своими руками может быть сделана за несколько дней. Но прежде нужно выбрать ее тип и знать все правила монтажа.

Устройство и принцип работы полноценной вентиляции

В отличие от компактной вентиляции, работающей только на приток воздуха, полноценная обеспечивает и его отток. Поэтому второе ее название – приточно-вытяжная вентиляция (ПВВ). Она обеспечивает наиболее комфортные условия в помещении.

Система состоит из нескольких элементов:

  • приточный воздуховод;
  • вытяжной воздуховод;
  • вентиляторы.

Преимущества ПВВ:

  1. Все элементы системы изготавливают из гипоаллергенных и экологически безопасных материалов.
  2. На входном отверстии приточного канала устанавливают фильтр, очищающий поступающий воздух.
  3. В любое время систему можно доукомплектовать устройствами для увлажнения, ионизации, обогрева, обеззараживания поступающего воздуха.
  4. Простой монтаж.

Компактная или полноценная?

Первое, что нужно сделать, выбирая одну из двух систем вентиляции, – оценить свои финансовые возможности. Устройство принудительной приточно-вытяжной обойдется в несколько раз дороже. Это не единственный «минус» этой системы.

Еще один заключается в том, что она достаточно громоздка и займет немалую площадь под потолком каждой комнаты. Это существенное неудобство для малогабаритных квартир в многоэтажных домах. В остальном приточно-вытяжная по всем параметрам превосходит приточную.

  1. Обеспечивает стабильный воздухообмен, в то время, как приточная в большей степени передвигает воздух по направлению от стены к стене.
  2. Для обеспечения качественного воздухообмена с помощью приточки вентиляторы в вытяжных каналах должны работать в постоянном режиме. В ПВВ этом момент регулируется автоматически. При необходимости управляющий блок включает или выключает вентиляторы в обоих воздуховодах.


Можно сделать выводы:

  • приточная вентиляция эффективнее естественной;
  • приточно-вытяжная эффективнее приточной.

Расчет необходимой мощности и выбор подходящего оборудования

Проектирование системы вентиляции начинается с определения кратности воздухообмена. Этот показатель находят, исходя из объема воздуха в квартире, и норм СНиП, регламентирующих скорость замены воздуха в помещениях разного назначения. Кратность воздухообмена показывает, сколько раз произойдет полная замена воздуха в течение 1 часа в конкретном помещении.

Находят кратность по каждой комнате и суммируют полученные данные. Результат покажет требуемую производительность оборудования по объему притока воздуха в м³/час.

Следующий шаг – проектирование воздухораспределительной сети. Она состоит из следующих элементов:

  • воздуховодов;
  • соединителей;
  • углов внешних и внутренних;
  • разветвителей.

На листке бумаги составляют схему, включающую приточный и вытяжной трубопровод. Чем длиннее трасса, тем более мощные нужны вентиляторы. Скорость потока зависит от диаметра воздуховодов. Для монтажа бытовых приточно-вытяжных систем рекомендованы гибкие воздуховоды диаметром 160-250 см. Средняя скорость потока воздуха в них составляет 4-5 м/с. Вентиляторы выбирают с такой мощностью, чтобы была обеспечена требуемая скорость потока.

Лучшие приточные установки

  • AEROPAC SN

    Компактный и стильный настенный проветриватель немецкого производства. Оснащен трехступенчатой системой фильтрации воздуха, работает бесшумно. Есть функция пассивного режима, не предусматривающая включение вентилятора.

    На передней панели установлено электронное табло, на котором выводятся показатели работы прибора. Работает в нескольких режимах. На максимальном обеспечивает приток воздуха в объеме 140 м³/час.

  • «СЕЛЕНГА ЕС ФКО»

    Бризер с корпусом плоской прямоугольной фирмы, стильным дизайном. Обеспечивает приток воздуха в объеме 20-160 м³/час. Имеет 5 ступеней фильтрации воздуха, оснащен функцией его подогрева. Производитель данного оборудования гарантирует не менее 5 лет безупречной работы бризера.

  • Приточный клапан Regel-ai

    Предназначен для установки на пластиковые окна, монтируется на внутренней стороне рамы между створками. Состоит из двух элементов, которые фиксируют один над другим. Воздух поступает через нижний. Клапан легко устанавливается и обслуживается. Одно из достоинств этого проветривателя – невысокая цена.

Грамотный монтаж системы

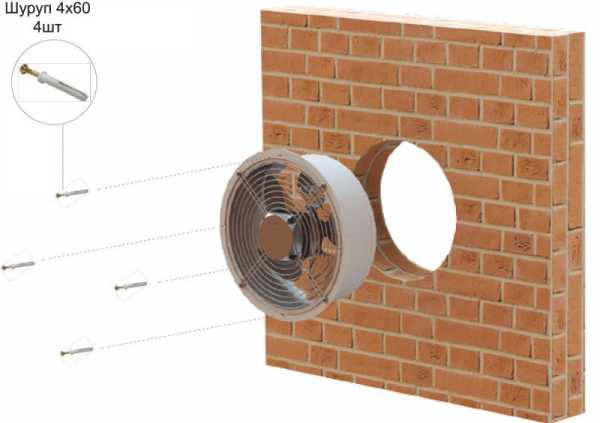

На стену

Самое сложное в установке стенового клапана – высверливание отверстия в стене. Эту задачу выполняют двумя способами:

  • дробление кирпича или бетона перфоратором;
  • формирование отверстия алмазным буром.

Далее выполняют ряд действий:

  • вставляют в отверстие инфильтрационную трубу, предварительно обернув ее слоем гидроизоляционного материала;
  • заполняют зазоры между трубой и стенками отверстия монтажной пеной;
  • крепят наружную решетку на силикон;
  • устанавливают в трубу приточный клапан;
  • устанавливают внутри него фильтр;
  • фиксируют переднюю панель.
На пластиковые окна

В комплектацию механического проветривателя air-box входят уплотнитель и саморезы, клапан. Модели этого производителя устанавливаются на окна с помощью ножа и отвертки.

Этапы работ:

  • выбирают место установки;
  • обрезают в этом месте оконный уплотнитель;
  • устанавливают уплотнитель из комплекта проветривателя;
  • снимают с клпана пленку;
  • устанавливают клапан на уплотнитель;
  • фиксируют саморезами.

Приточно-вытяжная вентиляция

Монтаж ПВВ состоит из нескольких этапов.

  1. Определяют место установки приточного клапана. Оптимально – 20-40 см над уровнем пола.
  2. Высверливают в стене отверстие для установки воздуховода.
  3. Вставляют в отверстие трубу и выводят ее на улицу.
  4. Используя коленное соединение, наращивают трубу вертикальным отрезком длиной 40 см.
  5. На верхний торец трубы устанавливают фильтр и защитный колпак.
  6. Крепят в приточной трубе вентилятор.
  7. Устанавливают вентилятор в вентканал квартирной системы вентиляции.
  8. Делают разводку воздуховодов по квартире.
  9. Подсоединяют воздуховоды к приточному и вытяжному каналу.

Монтаж принудительной вентиляции в квартире можно сделать самостоятельно. Важно правильно выбрать тип системы и необходимое оборудование. Подробные инструкции помогут справиться с этими задачами.

Т С

ventilsystem.ru

что это такое и как ее лучше устроить

Вентилирование — важнейший фактор при проектировании жилых помещений. В погоне за сохранением тепла дома и квартиры лишаются даже микроскопических отверстий для поступления свежего воздуха.

Лучшим решением проблемы может стать приточная вентиляция.

Содержание статьи:

Принцип работы вентиляции приточного типа

Хороший воздухообмен в жилом помещении просто необходим. Организовать эффективное проветривание дома естественным образом удается далеко не всегда. В такой ситуации приточная вентиляция считается одним из лучших вариантов для жилых помещений.

Чрезмерная герметизация — характерная особенность современных квартир. Повсеместно устанавливают пластиковые окна, которые, в отличие от деревянных, совершенно не пропускают воздушные массы. Это относится и к входным дверям, которые в закрытом состоянии блокируют и холод, и пыль, и шумы, и свежий воздух.

Галерея изображений

Фото из

Система приточной вентиляции в частном доме

Внешний блок приточной системы

Приточный стеновой вентиляционный клапан

Вентиляция цоколя и подвальных помещений

Искусственная, иначе механическая, приточная вентиляция представляет собой систему средств, с помощью которых в помещение принудительно нагнетается необходимое количество свежего воздуха. При этом воздушный поток подогревается до комфортной температуры и фильтруется, чтобы удалить возможные загрязнения.

Простейший вариант приточной вентиляционной установки можно сделать своими руками, но эффективность ее работы будет ниже, чем у модели промышленного производства

Устройство приточных вентиляционных систем

Приточный вентилятор — необходимый, но недостаточный элемент системы вентиляции с искусственным побуждением движения воздушных масс.

Если подобное устройство встроить в стену или, например, в окно, оно обеспечит необходимый приток, но качество такого воздуха будет очень далеким от желаемого. Далеко не всегда поставляемый снаружи поток имеет приемлемую температуру.

На этом фото наглядно обозначены основные элементы приточной вентиляционной установки: фильтр, нагреватель, вентилятор и термостат. Поток воздуха, поступающего с улицы, зачастую нужно нагреть до приемлемой температуры

Согласно нормативам, температура перемещаемого в помещение воздуха должна составлять не менее 18 градусов. Для формирования требующихся параметров понадобится нагревательное устройство.

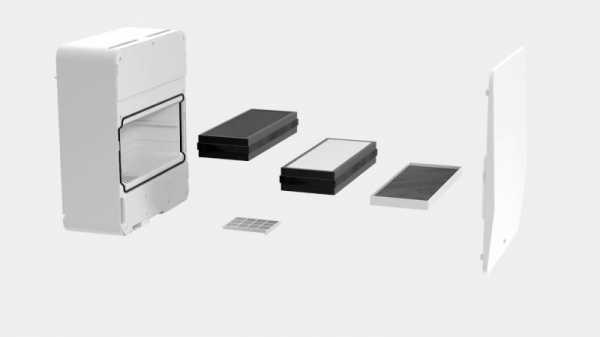

Кроме того, необходимо защитить жилье от грязи и пыли, которая может проникнуть внутрь вместе с интенсивно поступающими воздушными массами. Поэтому такие системы в обязательном порядке комплектуются фильтрами.

Еще один важный элемент — система автоматического управления. Без такого контроля устройство может перегреться, что приведет к поломкам, пожарам или другим неприятностям.

Наконец, необходима и система подавления шума, как проникающего с улицы, так и издаваемого прибором. Таким образом, любая приточная вентиляция должна быть снабжена следующими элементами:

  • вентилятором;
  • нагревателем;
  • фильтром;
  • системой автоматического управления;
  • системой шумопоглощения.

Разумеется, такое устройство может быть выполнено в различных вариантах. Например, для больших зданий система вентилирования реализуется в виде отдельного помещения — вентиляционной камеры.

Это так называемые наборные системы вентиляции. Для их создания подбирают отдельные элементы и устанавливают их в отведенной для этого комнате.

Если традиционную комплектацию приточного устройства дополнить компрессором, то в жаркие дни она сможет поставлять в помещение охлажденный воздух

Типы установок для частных домов

Самостоятельно собрать подобное устройство сможет, пожалуй, только инженер с соответствующей квалификацией, поскольку и проектирование, и монтаж, и наладка работы таких агрегатов требует специальных знаний.

Кроме того, это достаточно громоздкое сооружение, которое для частных домовладений не подходит. Для частного домостроения предназначены другие варианты вентиляции — моноблочные приточные установки и канальные системы вентилирования.

Воздух, поступающий с улицы, несет в дом не только холод, но и множество загрязнений, для удаления которых необходимы фильтры

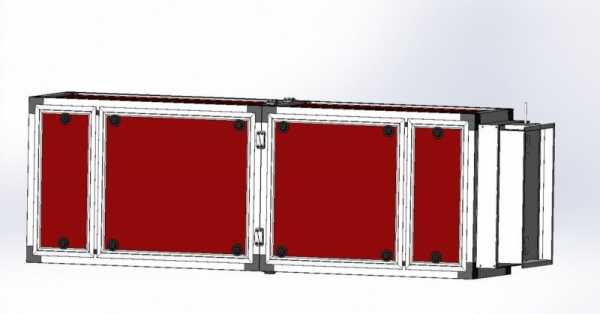

Тип #1 — моноблочный вариант оборудования

Для квартир, офисных структур, малоэтажных частных домов, компактных складов и даже для небольших производственных цехов используют приточные установки, выполненные в виде моноблочной конструкции.

Это компактный агрегат, в корпусе которого уже собраны и установлены все необходимые элементы. По сравнению с наборной системой приточный моноблок занимает совсем немного места.

Такие устройства отличаются хорошей шумоизоляцией, их устанавливают на балконе, а при отсутствии такой возможности — прямо в комнате. Монтаж и настройка работы приточных установок предельно упрощена, его нужно просто поставить и включить.

Владельцы таких агрегатов отмечают, что при всех стараниях производителей снизить уровень шума, полностью решить эту проблему пока не удалось.

Компактные приточные вентиляционные установки занимают совсем немного места, а выполнить их монтаж очень просто. Поставить такой агрегат можно на балконе или внутри помещения

Шумовой эффект может варьироваться в зависимости от модели. В этом отношении индивидуальные ПУ издают столько же шума, сколько и бытовой кондиционер.

Кстати, такое устройство с опций забора наружного воздуха вполне может заменить индивидуальную ПУ. Не особенно хорошо показали себя такие установки и в местности с суровым климатом.

Когда температура наружного воздуха опускается ниже 10 градусов мороза, ПУ с рекуператором (прибором для подогрева воздуха) могут покрываться слоем льда.

Следует понимать, что индивидуальная приточная установка, имеющая производительность около 100 куб. м в час, рассчитана на обслуживание только одной комнаты, а не целого дома или квартиры.

Поэтому для нормального вентилирования всей жилой площади придется приобрести столько индивидуальных приточных установок, сколько комнат нуждаются в вентилировании.

С одной стороны это удобно, поскольку избавляет от необходимости проводить масштабные работы по прокладке вентиляционных каналов по всему дому.

С другой стороны возникает вопрос затрат на реализацию такой вентиляционной системы, ведь индивидуальные ПУ стоят недешево.

Выбор места для монтажа приточного моноблока зависит от того, где планируется установить приточный клапан или проложить подключенные к системе воздуховоды. Если запроектировано верхнее расположение, подойдет вариант с установкой над балконной дверью

Если проблема вентилирования помещения возникла по окончании строительства и отделки помещений, вполне возможно, что затраты на несколько таких установок будут меньше, чем переделка всего здания.

Если же вентиляционные каналы были спроектированы еще на этапе строительства, дешевле и проще будет реализовать канальную систему вентилирования.

Монтаж и сборку компактной вентиляционной системы можно без проблем выполнить собственными руками. Рассмотрим процесс устройства вентиляции с бризером — прибором, осуществляющим очистку и подогрев воздуха перед подачей в помещение.

Галерея изображений

Фото из

Шаг 1: Выбор места для установки мини вентиляции

Шаг 2: Фиксация станка для алмазного бурения стены

Шаг 3: Насадка бурового инструмента

Шаг 4: Удаление пыли и продуктов бурения

Шаг 5: Установка пластикового кожуха в пробуренное отверстие

Шаг 6: Монтаж бризера на стену и фиксация оборудования

Шаг 7: Подключение и настройка прибора

Шаг 8: Установка защитной решетки на фасад

Тип #2 — канальные системы вентилирования

Канальный вариант представляет собой комплекс воздуховодов, которые проходят по всем комнатам. Аналогичные моноблокам приточные устройства располагают на входе в систему.

Обработанные установкой воздушные массы перемещаются по каналам и поступают в помещение через приточные вентиляционные решетки.

Для удаления отработанного воздуха предназначены вытяжные вентиляционные каналы и соответствующие решетки.

Поступление воздуха в помещение при принудительной вентиляции осуществляется через вентиляционные решетки. Они имеют лаконичный дизайн и не портят интерьер комнаты

Таким образом, для вентилирования всей квартиры или дома нужна только одна установка соответствующей мощности.

Воздуховоды приточной системы вентиляции обычно размещают в пространстве под потолком, чтобы не портить интерьер ненужными деталями. Но вентиляционные решетки нужно выводить непосредственно на потолок или стену комнаты.

Производительность канальных установок для квартир обычно варьируется в пределах 200-500 куб. м в час.

Обычно для квартиры из одной-двух комнат берут устройство мощностью 200-350 куб. м в час, а для квартиры из трех и более комнат подойдет агрегат на 350-500 куб. м в час.

Для коттеджа или офиса понадобится более мощный вариант — примерно 2000-3000 куб. м в час. Точную производительность рассчитывают по специальным формулам.

На этой схеме наглядно изображено устройство канальной вентиляционной системы и обозначены основные ее элементы: вентилятор, шумоглушитель, нагреватель, вентиляционные решетки и т.п.

Следует понимать, что заявленная производителем максимальная мощность установки на практике реализована не будет. Фактическая производительность ПУ зависит от уровня сопротивления сети.

Определить реальную эффективность прибора с учетом характеристик конкретной канальной системы можно с помощью графика вентиляционной характеристики. Она обычно содержится в техническом паспорте изделия.

В приоритете прокладка вентканалов под потолком, чтобы в дальнейшем их можно было скрыть за подвесными потолочными конструкциями. Подобный способ приемлем для частных строений с большой высотой потолков

Важный показатель при расчете систем вентилирования — статическое давление. Он зависит от общей протяженности вентиляционных каналов, а также от количества фильтров, которые устанавливают дополнительно.

Для квартир используют установки со статистическим давлением в пределах 400-500 Па.

Составляющие и параметры вентустановки

Разберем подробнее составляющие вентиляционного оборудования, без которых не удастся создать оптимальный микроклимат в помещении. И рассмотрим их основные характеристики и важные параметры самой установки.

№1 — приспособление для подогрева воздуха

Как уже упоминалось, воздух, поступающий снаружи, в зимнее время необходимо подогревать. Для квартиры обычно достаточно нагревателя мощностью 3-5 кВт.

Для дома или коттеджа придется выполнить ряд специальных расчетов. При этом учитывается температура воздуха снаружи, а также мощность самой установки.

При этом важно соотнести нагрузку на сеть электропитания квартиры или дома с реальным состоянием сети. Если нагрузка на электросеть будет чрезмерной, это может привести к серьезной аварии.

Технические спецификации электрической установки а также мощность нагревателя в обязательном порядке указывается в сопровождающих документах, в инструкции по эксплуатации. Важно выяснить все нужные параметры еще перед покупкой оборудования

В таких случаях некоторые владельцы домов предпочитают выбрать приточную установку с менее мощным нагревателем.

Это решение чревато следующими проблемами: при наступлении сильных холодов воздух не успеет прогреться до необходимой температуры, и в комнаты будет поступать холодный поток.

Предотвратить это явление не сложно — нужно только уменьшить количество оборотов вентилятора.

Воздушные массы будут поступать медленнее, но при этом успеют прогреться. Выполнять такую регулировку вручную крайне неудобно.

Если приходится покупать ПУ с маломощным нагревателем, следует убедиться, что устройство снабжено автоматическим регулированием скорости движения вентилятора в зависимости от температуры воздуха на улице.

№2 — акустическая мощность оборудования

Выясняя, что такое канальная приточная вентиляция, следует учитывать сведения, которые определяют шумовой эффект от работы прибора.

Различают три показателя акустической мощности ПУ:

  • на входе;
  • на выходе;
  • на корпусе.

Шум “на входе” характеризует звуковой эффект, который будет издавать установка в начале системы. Он обычно не слишком сильно влияет на комфорт в доме. Гораздо важнее обратить внимание на шум “на выходе”, т.е. в тех местах, где установлены вентиляционные решетки.

Если это показатель слишком велик, при монтаже в систему придется включить дополнительный элемент — шумопоглотитель. Для получения достаточного эффекта длина этого элемента должна составлять не менее 90 см.

Приточный блок системы вентиляции или кондиционирования устанавливают снаружи здания, в этом случае шум от работы вентилятора и нагревателя не будет беспокоить жильцов дома

Шум “на корпусе” указывает на акустический эффект в непосредственной близости от приточной установки, которая установлена и подключена к системе и устройствам для поглощения шума. Этот показатель не слишком важен, если ПУ будет установлена снаружи здания.

Но если такой возможности нет, и прибор планируется разместить прямо в здании, следует отдать предпочтение устройству с минимальным значением акустической мощности “на корпусе”.

Помимо акустического давления, которое обозначается в технической документации как LwA, производители оперируют понятием уровень звукового давления (обозначается как LpA).

Не стоит путать эти два понятия, особенно сравнивая характеристики различных моделей. Лучше ориентироваться на LwA, поскольку данные по LpA обычно несколько ниже.

№3 — системы автоматического управления

Автоматика для нормальной работы вентиляционной установки просто необходима. Даже самые простые варианты снабжены приспособлениями для автоматического регулирования температуры нагнетаемого воздуха и скорости вращения вентилятора.

Состояние прибора и текущие настройки отражаются на дисплее с пультом управления.

Автоматическое управление системой приточной вентиляции существенно улучшает ее работу и экономит ресурсы. Некоторые модели оборудованы пультом дистанционного управления

Более “продвинутая” автоматика позволяет устанавливать настройки для разных периодов времени. Например, можно снизить температуру и количество оборотов вентилятора на ночной период, когда все спят и потребность в свежем воздухе не так высока.

Отдельно можно установить режим на дневное время в будние дни, когда дома никого нет.

Для удобного управления приточной вентиляционной установкой рекомендуется выбирать устройство со следующими характеристиками:

  • количество скоростей вентилятора не менее пяти;
  • наличие часов реального времени;
  • сохранение и запуск настроек в случае аварийного отключения электропитания;
  • контроль уровня загрязненности фильтров;
  • возможность дистанционного управления, например, с помощью смартфона;
  • сообщение о наличии и характере неисправностей.

Индикация состояния фильтров не обязательна, но очень желательна. При отсутствии этой опции прочистку или смену фильтрационных элементов выполняют по истечении определенного времени, рекомендованного изготовителем.

Но условия эксплуатации различаются, в результате загрязнение может произойти раньше или позже указанного срока. Контроль состояния фильтров позволит вовремя сменить их или продлить срок эксплуатации.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п.

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

Правильное перемещение воздушных масс при вентилировании обеспечивает непрерывную циркуляцию и полноценную смену воздушной массы: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами.

При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Выводы и полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция — отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.

sovet-ingenera.com

Бытовая вентиляция, бытовые приточные установки для дома

Насущная необходимость

Без бытовой вентиляции невозможно представить ни одно существующее здание и ни один проект строящегося объекта. Это залог здоровья всех тех, кто там живет, работает и учится, и необходимое условие для нормального функционирования. Неправильное проектирования, ошибки расчетов, установки или наладки, а также использование непроверенного оборудования или ненадежных производителей чревато серьезными проблемами. В помещении может скапливаться углекислый газ и другие вредные для человека примеси в воздухе. Даже регулярное проветривание не принесет желаемого результата. Вместе со свежим воздухом внутрь помещения попадает уличная пыль, гарь, ненужные и неприятные запахи гари и выхлопных газов.

Словом, чтобы обеспечить нормальную жизнедеятельность в экологически одобренных условиях, нужно позаботиться о то, чтобы системы вентиляции в доме работали исправно.

Бытовые приточные установки

Это самый распространенный вид систем. Это оборудование обеспечивает приток свежего воздуха в помещение. Большая часть имеет дополнительные функции, как-то регулирование потока, а также его очистка и прогрев.

Пол своей комплектации практически все приточные установки для дома идентичны. Они состоят из вентилятора, разнообразных фильтров, очищающих воздух на входе, калорифера, рекуператора, мотора и корпуса, в который все упомянутые выше элементы заключены.

Выбирая ту или иную приточную установку для своего дома, следует руководствоваться следующими инструкциями:

  • Уровень шума, производимого оборудованием. Для жилого помещения это может быть принципиальный показатель, ведь дом – это место, где мы привыкли отдыхать от любых раздражителей.
  • Возможность дополнительной комплектации. В нее, например, может входить пульт дистанционного управления, позволяющий менять и контролировать заданные функции и параметры с большим удобством.
  • Простота установки, демонтажа и ремонта. Вентиляционное оборудование – покупка, требующая достаточно больших вложений, поэтому любому заказчику важно, чтобы в случае поломки или при необходимости системной профилактики, можно было бы легко и быстро снять установку. В нашем ассортименте есть ряд моделей, каждый узел которых может быть демонтирован в течение нескольких минут, без необходимости снимать весь корпус.

www.liders.ru

90 фото основных типов вентиляции и их классификация

Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией — это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями.

Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию.

Обратная тяга из вентиляционных или даже дымоходных каналов — еще один неприятный сюрприз. Все это — результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире.

Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха.

Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение.  Кратковременное открытие окон не способно кардинальным образом решить данную проблему.

Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.


Разновидности установок приточной вентиляции

Системы приточной вентиляции классифицируются по следующим особенностям:

Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.

В большинстве вариантов система выполнена в сплошном корпусе. Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.

Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье.

Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

  • Промежуток между радиатором и подоконником
  • В наружной стене помещения
  • В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Как установить приточную вентиляцию своими руками?

Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии. Для установки данного клапана вам необходимо соблюсти следующую последовательность:

  • Наметить в подходящем месте очертания клапана и место будущего отверстия.
  • Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
  • После проделанной работы установить утеплитель и воздуховод.
  • Все щели заделать монтажной пеной.

Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.


Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.

Приточный клапан с подогревом подаваемого воздуха.

Особый вид принудительной приточной вентиляции — стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.

В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.

Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.

Канальные системы приточной вентиляции

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.

Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.

Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.

Среди особых преимуществ данной системы — независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.


Выводы

Приточная вентиляция — это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.

Фото приточной вентиляции


Также рекомендуем посетить:

mojdominfo.ru

Приточная вентиляция в квартире с фильтрацией

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для нормальной эксплуатации многоэтажных домов достаточно однократного воздухообмена комнат в течение часа. Для этого в типовые проекты в обязательном порядке закладываются вентканалы естественной вытяжки. Однако приток воздуха по умолчанию должен обеспечиваться щелями окон, форточками, паропроницаемыми стеновыми материалами. Для многих владельцев недвижимости приточная вентиляция в квартире с фильтрацией становится реальной необходимостью при установке оконных ПВХ блоков со стеклопакетами, использовании паронепроницаемых настенных покрытий либо пленок под ними.

Организация вентиляции с помощью вентканалов

Содержание статьи

Видео: зачем нужна вентиляция в квартире



Требования, принцип работы

Становится необходима для повышения комфортности проживания приточная вентиляция в квартире с фильтрацией в отсутствие избыточного давления воздуха в помещениях. Вентканалы остаются незадействованными, поскольку не могут создать тягу без поступления свежего воздуха извне. Классической является схема естественной вентиляции:

  • поступление воздуха через стены, оконные щели, форточки в жилых помещениях;
  • перемещение воздушных масс в кухню через щели порогов;
  • удаление избыточно влажного отработанного воздуха в вентиляционные каналы.

Классическая схема естественной вентиляции

Однако абсолютно герметичные стены, оконные блоки со стеклопакетами воздух не пропускают. Кратность воздухообмена нарушается. Это приводит к ухудшению самочувствия жильцов, увеличению влажности, порче мебели, интерьеров, распространению из функциональных комнат (санузел и кухня) запахов.

Нарушение воздухообмена может вызвать крайне неприятные последствия

Статья по теме:

Проблема решается врезкой приточных клапанов в окна, установкой вентиляторов в отдельных помещениях.

Приточный клапан в окне

Разновидности приточной вентиляции

Для разного бюджета, потребностей владельцев недвижимости промышленность выпускает несколько типов вентиляционного оборудования. Наиболее востребована приточная вентиляция в квартире с фильтрацией следующих модификаций:

  • вентилятор – всасывает уличный воздух, позволяет обойтись без монтажа вентканалов, однако пригоден для местного вентилирования;

Компактный вентилятор

  • оконный клапан – встраиваются между профилем/стеклопакетом, в притвор (отдельная створка), внутрь профиля либо между стеной/блоком, имеют подачу 25 – 50 кубов ежечасно, на звукоизоляцию окна не влияют, обладают приятным дизайном, направляют воздух вверх для отсутствия сквозняков;

Устройство оконного клапана

  • рекуператор – относится к приточной вентиляции условно, так как в этот агрегат заводятся еще и вытяжные каналы для нагрева всасываемого воздуха, существуют моноблочные, сборные модели оборудования.

Принцип работы рекуператора

Для улучшения характеристик воздуха используются калориферы, охладители, фильтрационное оборудование. Существуют электростатические, влажные, сухие фильтры карманного, панельного, кассетного типа.

Различные типы фильтров для вентиляционной системы



Проект, подбор элементов

Перед покупкой/монтажом приточной вентиляции в квартире с фильтрацией необходимо определиться с характеристиками вентилятора или клапана. Для этого достаточно простейшего расчета воздухообмена:

  • по людям – в офисах требуется 40 кубов ежечасно для каждого сотрудника, в квартирах норматив снижается до 20 кубов, в промышленных цехах потребуется 60 кубов, цифра умножается на число постоянно присутствующих в комнате людей;
  • по кратности обмена – вычисление объема помещения перемножением периметра стен на высоту потолков, это и будет оптимальным значением производительности вентилятора/клапана.

Перед покупкой и монтажом требуется выполнить расчет воздухообмена

В среднем для типовых квартир достаточно производительности осевого, радиального вентилятора 100 – 500 м3/ч. Здесь применяют однофазные маломощные колориферы 2 – 5 кВт. Водные модификации экономят электроэнергию, однако их сложнее монтировать, обслуживать, маскировать в интерьере.

Приточная установка с ТЭНами и фильтрацией

Пошаговая технология монтажа

В зависимости от выбранной конструкции устанавливается приточная вентиляция кухни в квартире с фильтрацией за несколько часов/дней. Проще всего врезать в форточку вентилятор или установить в профиль ПВХ приточный клапан. Для инсталляции рекуператора придется бурить несущую стену, крепить оборудование на вертикальную поверхность, протягивать короба вентканалов.

Монтаж вентиляционной установки на наружной стене

Установка приточной камеры

Отличным вариантом для квартиры является моноблочная приточная камера, внутри которой установлены фильтры, калорифер, вентилятор, автоматика.

Компактная приточная установка

Устройство достаточно компактно, монтируется в разрыв приточного вентканала (для нескольких комнат), либо в отверстие внутри несущей стены (для одного помещения).

Единственный недостаток – высокая стоимость, компенсируется самостоятельной установкой, простым обслуживанием, наличием автоматических режимов проветривания.

Обычный вентилятор обычно используется на кухне, монтируется по технологии:

  • место установки – между или возле радиаторов обогрева;
  • отверстие в стене – бурится алмазным станком или пробивается в кирпичной кладке перфоратором;
  • приточный патрубок – труба, проходящая сквозь ограждающую конструкцию, наружное отверстие защищено жалюзи или решеткой, внутренняя часть крепится ко входу вентилятора;
  • герметизация – щели между стеной и патрубком заполняются монтажной пеной;
  • вентилятор – крепится на стене внутри кухни, включается пультом или вручную.

Устройство приточного вентилятора в стене

Недостатком обычного вентилятора является сквозняк, обусловленный отсутствием нагревающих приборов. Нахождение возле него в зимнее время некомфортно для жильцов.

Монтаж рекуператора

При выборе домашним мастером рекуператора полностью решаются проблемы холодной шумной свежести, теплой духоты в помещениях. Исчезают простудные болезни, грибок на стенах, аллергии, отводятся вредные выделения из мебели.

Для рекуператора достаточно изготовить в стене отверстие, выровнять его края, установить специальную гильзу, закрепить оборудование.

Для установки рекуператора необходимо сделать отверстие в наружной стене

Диаметр отверстия равен 22 см, поэтому понадобится алмазное бурение либо высверливание небольших отверстий по контуру с выбиванием пробки молотком. Монтаж возможен в любую погоду/сезон, занимает 30 – 90 минут в зависимости от стенового материала.

Высверливание отверстия специальной установкой

Врезка приточного клапана в пластиковое окно

Для удобства владельцев современных ПВХ оконных блоков приточный клапан поставляется производителем единым комплектом с тремя уплотнителями.

Устройство приточного клапана для врезки в стену

Статья по теме:

От домашнего мастера потребуется лишь канцелярский нож, шуруповерт или отвертка, четверть часа свободного времени и стремянка (устройство монтируется на верхнюю часть створки). Технология состоит из операций:

  • установка стремянки возле открытой фрамуги;
  • удаление на отдельном участке эксплуатируемого уплотнительного контура по длине клапана;
  • крепление обрезанного резинового уплотнителя по краям специальными полимерными дюбелями, третий дюбель устанавливается посередине;
  • монтаж клапана на дюбели, вкручивание в них 3 саморезов;
  • крепление двух коротких уплотнителей между дюбелями;
  • удаление ответного уплотнителя в верхней части оконного блока;
  • монтаж вместо него специального уплотнителя, входящего в комплектацию клапана.

Состав вентиляционного клапана

Монтаж приточного клапана

Вид установленного клапана

Замена штатных резиновых деталей уплотнения новыми позволяет создать щель под клапаном, в которую и будет поступать уличный воздух.

Схема устройства оконного приточного клапана

Выводы

Таким образом, бюджетным способом организации нормативного воздухообмена внутри квартиры является оконный приточный клапан, который монтируется в блок несколькими движениями. в кухнях могут устанавливаться вентиляторы, решающие проблему для одной комнаты. Рекуператоры могут использоваться зонально, либо включаться в короба вентиляционных систем квартиры для нормализации микроклимата во всех эксплуатируемых комнатах.

Видео: монтаж приточной вентиляции в квартире



Загрузка...

homemyhome.ru

Приточная вентиляция в квартире с фильтрацией: советы по монтажу

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Вентиляция в квартире – это залог здоровья и хорошего самочувствия всей семьи. Под правильной циркуляцией воздуха понимают приток свежего воздуха с улицы и его обратную вытяжку. Приточная вентиляция в квартире с фильтрацией позволяет создать удачный микроклимат в доме, очистив при этом грязный уличный воздух, и подогрев его зимой, или, наоборот, охладив летом.

Правильная вентиляция – залог здоровья

Содержание статьи

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?

Плохая вентиляция часто становится причиной болезней, головной боли и тошноты жителей квартир. Особенно это ощутимо в зимнее время, когда в помещении скапливаются целые залежи пыли и шерсти, из-за чего в группу риска в первую очередь попадают аллергики и дети.

Недостаток свежего воздуха – причина многих болезней

Недостаток кислорода приводит к снижению работоспособности, а если он присутствует постоянно – то обострение хронических заболеваний обеспечено. Кроме этого, в плоховентилируемом помещении часто задерживаются вредные вещества от использования газовой плиты и котла, а при наличии пластиковых окон влажность, как правило, гораздо выше нормы.

Низкая влажность и повышенное содержание вредных веществ – обычное состояние плоховентилируемых помещений

Разберем признаки некачественной циркуляции воздуха:

  • Духота, тяжесть воздуха;
  • Влажность в ванной комнате;
  • Запахи готовящейся еды наполняют всю квартиру;
  • В туалете надолго сохраняются неприятные ароматы;
  • На окнах и под ним появляется плесень.
По вышеуказанным признакам вы легко определите, хорошая ли у вас вентиляция

Показания к установке

Главным показанием к монтажу приточной системы вентиляции для квартиры является наличие пластиковых окон. Данная конструкция не только блокирует помещение от звуков и запахов улицы, но и ограничивает приток так необходимого свежего воздуха. Таким образом, установка вентиляции в квартире с пластиковыми окнами – залог здорового микроклимата в доме.

Приточная фильтрационная установка настенного типа

Основным плюсом монтажа является отсутствие необходимости проветривания помещения, что исключает сквозняки и уличный шум, а также устраняет духоту, домашние запахи и появление плесени.

Важно! Установка вентиляции должна производиться еще на этапе строительства или же капитального ремонта, поскольку она требует монтажа системы труб и каналов.

Вентиляционные каналы должны закладываться еще на этапе строительства дома

Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций

Принцип работы данной системы на первый взгляд может показаться очень сложным, однако это совсем не так. Вентиляция представляет собой сеть каналов, по которым воздух поступает в квартиру, и по которым он из нее выходит. Со стороны улицы устанавливается специальная установка, обеспечивающая попадание свежего воздуха. В самом же помещении монтируется конвектор, который очищает и регулирует температуру в зависимости от времени года.

Принцип организации воздухообмена в многоквартирном доме

Среди систем вентиляции, устанавливаемых в жилых помещениях, выделяются два  вида.

Естественная циркуляция

При данном типе циркуляции происходит попадание свежего, насыщенного кислородом воздуха в квартиру за счет естественной тяги, в то время как душные, застоявшиеся массы выходят наружу. Подобный способ – один из наиболее распространенных в строительстве на сегодняшний день.

Естественная циркуляция не решает всех проблем с вентиляцией, особенно летом

Принудительная циркуляция

Данный тип приточной вентиляции в квартире с фильтрацией во многом схож с вышеизложенным, однако здесь циркуляция происходит принудительно – за счет работы вентиляторов. Наиболее часто такой вариант используется в местах с жарким и душным климатом, а также частных домах.

Принудительная циркуляция обеспечивает более правильное распределение воздушных масс

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Полезный совет! Ответственно подойдите к выбору типа, это значительно сэкономит время, силы и денежные средства впоследствии.

Данные системы – отличный выбор для небольших квартир и комнат

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

  • Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
  • Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
  • Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
  • Контроль температуры позволяет сделать пребывание в комнате комфортным.
  • С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
  • Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию


Устройство вентиляционной установки

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ. Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке.

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава. Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума.

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.



Делаем выводы

Таким образом, приточная вентиляция в квартире с фильтрацией– это необходимый этап строительства и капитального ремонта любого жилого помещения.

В последнее время набирают популярность окна со встроенными приточными клапанами

Правильная циркуляция воздуха обеспечит вам хорошее самочувствие и отличное настроение.

Современные установки обладают высокой эффективностью и компактными размерами

Для того чтобы выполнить все этапы работ правильно, вам необходима тщательная подготовка и ответственный подход к делу. В этом вам помогут материалы нашего сайта и бонус-видео.

Процесс монтажа приточно-вытяжной вентиляции (видео)


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Бытовые приточные установки – Бытовые приточные вентиляционные установки купить по низким ценам. Бытовые приточные вентиляционные установки – большой выбор, доставка по Москве и России — MirCli.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
