Устройство водяных теплых полов в частном доме

В этой статье мы рассмотрим устройство водяных теплых полов в частных домах. Как работает, какое необходимо оборудование для него, из какой трубы его лучше сделать и чем его лучше залить.

Эта статья будет полезна тем, кто собирается сделать в своем доме напольное отопление своими силами, а также если будет привлекать подрядчиков. Многие мастера-сантехники не изучают новинок и не заходят даже в интернет, чтобы почерпнуть для себя что-то новое и продолжают делать всё «по старинке» как учил его отец или дед))).

За свою практику я не однократно видел множество ошибок совершенных монтажниками и чтобы их не допустить нужно четко иметь представление о том, что ты хочешь получить в итоге.

Содержание статьи:

В статье «Что лучше водяной или электрический теплый пол?» я вам привел много фактов, почему для загородного дома лучшим решением будет использование водяных теплых полов.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Теплый водяной пол представляет из себя систему подогрева стяжки и напольного покрытия путем постоянной циркуляции разогретого теплоносителя по трубам, заложенным в эту самую стяжку (возможен вариант с УШП – утепленная шведская плита в этой статье рассматривается её конструкция).

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Устройство теплых водяных полов в домеУкладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Укладку трубы можно производить:

Непосредственно на утеплитель три способа:
  1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
  2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.
укладка трубы теплого пола с помощью степлераМонтаж трубы теплого пола степлеромСтеплер упонор для теплого полаСтеплер упонор для теплого пола



Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

Степлер упонор для теплого пола

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

устройство водяных теплых половУкладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Здесь имеется ввиду утеплитель который необходимо положить на бетонное основание меж этажных перекрытий, а также одного слоя утеплителя если мы рассматриваем 1 этаж

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Какое оборудование необходимо для водяного теплого пола?

В состав оборудования современного водяного теплого пола должно войти:

Труба диаметром 16 мм из сшитого полиэтилена из расчета 7-8 метров погонной длины на квадратный метр площади дома.

Фиксаторы поворота из расчета две штуки на один контур теплого пола.

Смесительный узел для теплого пола, который обвязываем с котлом (по выбору котла для отопления дома здесь) обязателен к применению. Не нужно городить огород и возьмите готовый.

Коллектор с расходомерами (не пожалейте денег и возьмите с ними, так проще отрегулировать потоки в контурах) количество контуров рассчитывается конкретно на объекте, но если примерно, то поделите свою площадь этажа на 13 и получите количество контуров. Допустим на 100 метровый этаж дома достаточно коллектора на 8 выходов. Однако если вы захотите сделать отдельно регулируемые контура в каждом помещении то тогда нужно исходить уже из этого.

И все, что не относится к оборудованию: маты, гофра, клей…

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

Устройство водяных теплых полов в доме

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

укладка трубы улиткойукладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Со мной многие захотят поспорить, но за период весна 2018-осень 2018 к нам обратилось по крайней мере 3 человека с одной и той же проблемой. Переделать теплый пол полностью. У всех них такой пол прослужил по крайней мере не более 13 лет. Много? Я считаю, что очень мало.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Какую стяжку лить под теплый водяной пол?

Когда трубы уложены и собраны распределительные коллекторы, система залита и опресована давлением необходимо сразу же закрыть их, залив бетонную стяжку.

Толщина стяжки выбирается исходя из того, что над трубами она должна быть не менее 30 мм. Обычно фирмы, которые занимаются механизированной стяжкой для своего расчета берут 50 мм вот это и будет та необходимая толщина, которую нужно планировать при проектировании дома. Даже если мы укладываем трубы на ровный утеплитель при толщине в 50 мм над трубами будет оставаться 30-34 мм (диаметр трубы 16 мм).

При заливке стяжки не забываем класть демпферную ленту по периметру помещения, а также разделяем ей контуры теплого пола.

Трубы теплого пола, которые проходят деформационные швы в этих местах должны быть в утеплителе или гофре. Таким же образом они должны быть защищены при выходе из стяжки у распределительного коллектора. Еще в месте выхода к коллектору трубы из сшитого полиэтилена должны быть зафиксированы фиксатором поворота. Это необходимо из-за того, что трубы имеют очень большой коэффициент линейного расширения и со временем могут за счет этого разгерметизировать цанговые соединения на коллекторе.

Устройство водяных теплых половЗащита труб гофрой

Чем заливать теплый водяной пол?

По вопросу заливки системы напольного отопления и системы отопления в целом нужно исходить из того живете вы в доме постоянно или это дачный вариант дома.

В первом случае только вода, желательно дистиллированная или прошедшая осмотическую обработку.

Во втором случае это вода с антифризом.

Предпочтительнее всегда использовать воду. Антифриз стоит денег и требует периодической замены. Также у системы отопления с антифризом уменьшается КПД.

А еще в доме, даже в котором живут только на выходных, желательно поддерживать тепло всегда. Представьте, что у вас есть дача, которая оборудована по последнему слову техники и вы зимой уезжаете в город и оставляете все размораживаться надеясь на антифриз в системе отопления. Но вам также надо продуть всю систему водоснабжения, осушить все гидрозатворы и даже вычерпать воду из унитаза)). Плюс ко всему, когда вы включите отопления стены «заплачут». Пару таких выходных и плесень пойдет везде.

А если система отопления подключена к дистанционному управлению через смартфон, то переживать за то, что система разморозиться вообще не стоит. Случись нештатная ситуация, дом не остынет моментально, должно пройти не один час, а то и сутки, чтобы температура понизилась до критической, вы успеете приехать и если не восстановить систему отопления, так хоть включить электрические конвекторы и т.д.

Устройство водяных теплых половМодуль GSM управления котлом

Поэтому использовать антифриз можно, но нужно ли?!

Заключение по данной теме такое:

  • Теплый водяной обязателен в современном отоплении частного дома;
  • Укладывать пол лучше на готовые маты;
  • Использовать, где только возможно схему укладки трубы улитка с шагом 150 мм и длиной не более 100 м;
  • Труба должна быть только из сшитого полиэтилена диаметром 16 мм (у рехау она 14 но тоньше стенки) этого достаточно. Количество трубы необходимое на квадратный метр теплого пола берем 7-8 метров.
  • Обязательно устанавливать смесительный узел с защитой от перегрева.
  • Заливать стяжку нужно не менее 30 мм над трубами и разделять по контурам отделяя друг от друга демпферной лентой. (А лучше если дом будет построен на фундаменте УШП)
  • Защищать трубы на месте деформационных швов и при выходе из сяжки гофрированной трубой или утеплителем.
  • По возможности использовать в системе отопления деминерализованную воду.
  • Возможно организовать отдельную регулировку температуры по комнатам с помощью сервоприводов.

Надеюсь, статья была полезна для вас, и вы нашли для себя полезную информацию, а также увидели моменты на что нужно обратить внимание при устройстве водяных теплых полов в частном доме и теперь не сделаете ошибки.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!

Каким должно быть устройство водяного теплого пола в деревянном доме

водяной пол в доме из дерева


Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

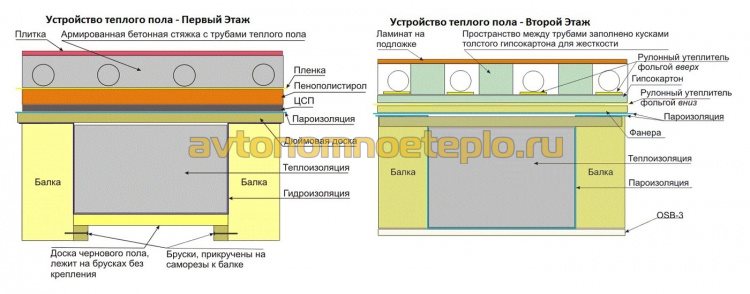

устройство пола на деревянных лага на первом и втором этажах

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.
пол на полистирольных плитах и распределительных пластинах пол на фольгированной подложке без стяжки укладка пола по металлическим пластинам и ЛДСП
подготовка водяных контуров под сухую стяжку

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

конструкция пола на панелях из ЛДСП или МДФ пирог пола на плитах из полистирола с пазами для трубы

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

  • схема раскладки водяного пола в доме из дерева Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.
послойная конструкция водяного пола на деревянном полу

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.
ламинированный паркет натуральная доска керамическая плитка

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.


Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.


Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • гидроизоляционная мастика
    Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.


Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Каким должно быть устройство водяного теплого пола в деревянном доме

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Каким должно быть устройство водяного теплого пола в деревянном домеКаким должно быть устройство водяного теплого пола в деревянном домеТеплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

  • Электрический кабель или маты с плоскими токоведущими жилами;
  • Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

  • Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
  • Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
  • С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

  1. Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
  2. Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
  3. Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
  4. К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
  5. Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
  6. После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Каким должно быть устройство водяного теплого пола в деревянном доме

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

  • паркетная доска;
  • ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Карбоновые стержни и плёнка

Теплоносителем может быть не только горячая жидкость или электричество, но и карбоновая смесь. Выбирают карбоновые нагреватели в зависимости от облицовки пола. Для деревянного финишного покрытия подходит термоплёнка. Для плитки предпочтительнее карбоновые маты.

Маты закрывают бетонным раствором или плиточным клеем. Толщина поверхности 4-5 см. Стержни не боятся «запирания». При перегреве одного участка, остальные нормально функционируют. При устранении причин перегрева система начинает работать в полном объёме.

Термоплёнку укладывают на подготовленное бетонное основание. Его утепляют, изолируют подложкой с отражающим экраном. Она направит инфракрасные волны вверх. Стяжки она не требует. Монтаж проходит за короткое время. Система работает от электричества.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

  • Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
  • Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
  • На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
  • Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

  • На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
  • На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
  • Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
  • Для кабельных или карбоновых матов укладывают отражающий экран.
  • Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Каким должно быть устройство водяного теплого пола в деревянном домеКаким должно быть устройство водяного теплого пола в деревянном доме

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

Каким должно быть устройство водяного теплого пола в деревянном домеКаким должно быть устройство водяного теплого пола в деревянном доме

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

  1. Предпочтительные варианты
  2. Компоновка деревянных полов
  3. Применение электрических систем
  4. Технические требования к монтажу
  5. Монтаж с бетонной стяжкой
  6. Монтаж без стяжки

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Каким должно быть устройство водяного теплого пола в деревянном доме

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Каким должно быть устройство водяного теплого пола в деревянном домеКаким должно быть устройство водяного теплого пола в деревянном доме

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Каким должно быть устройство водяного теплого пола в деревянном домеКаким должно быть устройство водяного теплого пола в деревянном домеМонтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

  1. Водяной тёплый пол.
  2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

  • температура излучающей поверхности;
  • нагрузка на фундамент и несущие конструкции;
  • теплотехнические характеристики материалов дома;
  • бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы

Водяной тёплый пол

Стоимость проекта

Дешевле на 20-40% как по оборудованию, так и по работам.

Увеличение цены начинается с этапа проектирования. Но это разовые траты!

Распределение тепла и прогрев помещения

Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.

Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.

Срок службы

Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.

Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.

Доступность ремонта

Никаких сложностей даже с минимальным набором инструментов.

Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.

Инерционность − регулировка

Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.

Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.

Экономичность

Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!

Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.

Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.

Эстетичность

Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.

Идеальная, потому что систему водяного тёплого пола вообще не видно.

Комфорт

Только рядом с радиатором отопления.

Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м2. Нагрузка на пол в комнате площадью 20 м2 превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

  1. Котёл.
  2. Группа безопасности. Нужна для сброса повышенного давления в системе.
  3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

  1. Радиатор.
  2. Блок управления и регулировки, в т.ч.:
    1. Насосно-смесительный узел.
    2. Коллектор.
  3. Нагревательный контур.
  4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

  1. Горячая вода (ГВ) из котла попадает в основной стояк.
  2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
  3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
  4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м2 выходят на улицу. Есть два окна общей площадью 5 м2. Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

Методика расчета теплых полов

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

  1. Улитка.
  2. Змейка.
  3. Двойная улитка.
  4. Двойная змейка.
  5. Комбинированный.

Методика расчета теплых полов

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

Змейка

Улитка

Сложность

Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.

Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.

Равномерность прогрева

В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».

Прогрев равномерный.

Расход материала

Выше, чем у улитки, на 7-10%.

Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

  1. Длина труб в каждом контуре не должна превышать 100 м.
  2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м2 водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м2.

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

  1. Один контур – одна труба.
  2. Стыки и швы недопустимы.
  3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

  • высокая теплопроводность;
  • невосприимчивость к перегреву;
  • стойкость к повышенному давлению;
  • электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

Металлопластиковые трубы

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Монтажный мат

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Термостат

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Циркуляционный насос

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/TΔ, где W – закладываемая тепловая мощность, а TΔ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, TΔ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м3/ч. Если же повысить TΔ до 10˚C, то (0,86 × 20)/10 = 1,72 м3/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м2. Т.е. для коттеджа в 200 м2 потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

  1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
  2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Разрез чернового пола

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

  1. Глина.
  2. Песок.
  3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

  1. Полиэтиленовая плёнка.
  2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

  1. Наплавленный рубероид.
  2. Теплоизолятор.
  3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Укладка теплоизоляции

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Укладка труб

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Монтаж армирующей сетки

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

  1. Труба куплена в фирменном центре, и есть гарантия.
  2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

  1. Воздухом под давлением.
  2. Холодным теплоносителем под давлением.
  3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Заливка стяжки

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

Укладка теплой воды под плитку пола

В основном для частного дома используется система теплых полов водяного типа. Также часто в качестве напольного покрытия выбирается плитка. Создает красивый внешний вид, но при этом обладает отличной теплопроводностью. Кафельный пол в таком случае требует тщательного обогрева, с которым легко справляется теплый пол. Средний радиатор отопления не может передавать столько тепла на основание, чтобы по нему было комфортно гулять. Напольная плитка с подогревом и очень хорошо сочетается друг с другом. Существуют разные системы установки водяного пола.

Варианты монтажа теплого пола

Изначально стоит подумать, как лучше сделать укладку теплого пола, какой вариант выбрать этот. Тротуар может быть выполнен стяжкой пола, методом пастбища (без бетонной стяжки), а также деревянными шпалами (укладка ведется поверх лаг). У каждого из них есть свои особенности и тонкости в работе.

Бетонные шпалы необходимо будет приобрести для работы в определенном комплекте материалов. Все, что предстоит сделать в будущем, — провести строительство водозаборного теплого пола под затирку плитки.При этом все должно соответствовать технике. При наличии дефектов или пустот в основании, приходится делать все работы заново. Когда я уложила стяжку, нужно время до полного высыхания. Только после этого можно производить укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть ровной.

В способе приклеивания используются плиты пенополистирола, имеющие алюминиевую плиту с пазами, в которой и наносится трубопровод выбранным шагом монтажа.Затраты в таком случае невысоки, а сам процесс укладки горячей воды под плитку пола не займет много времени. Если необходимо будет изготовить кожух сцепления, то в качестве основы лучше всего использовать водостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.

Для деревянных домов востребованы устройства теплого пола на бревнах. Также есть еще два подвида — стоечные или модульные. Когда монтаж произведен полностью, поверх всей конструкции уложены листы гипсоволокна, тогда предоставляется возможность проводить укладку плитки.

Подготовка основания

Когда в руках имеется необходимое количество материала для, особенно компонентов теплого водяного пола, можно приступать к приготовлению. На поверхности не должно быть посторонних предметов, мусора, пыли и т. Д. Каждый этап заливки стяжки под теплый пол, а это требует строгого соблюдения технологии. На каждом этапе должна быть идеально ровная поверхность.

Процесс заполнения Зависит от выбора. При выборе водяного теплого пола лучше проконсультироваться у специалистов в этой области строительства.Кроме того, они смогут рассказать последовательность всех работ даже на подготовительном этапе.

Установка коллекторной группы

Кроме того, будут распределены все компоненты теплого водяного пола. Начнем с установки коллектора в коллекторный шкаф. Шкаф можно расположить где угодно, что будет удобнее. При этом он прикреплен к стене вертикально так, чтобы он находился выше уровня поверхности нагрева. При необходимости можно будет подключить несколько цепей.Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубки подключены к основному источнику, произведена установка приборов для регулирования температуры и давления. Здесь расположен циркуляционный насос, обеспечивающий постоянную температуру подачи контура теплого пола.

Систему можно полностью отключить с помощью специально установленных клапанов. К этому же клапану и прикреплен коллектор.

И основание гидроизоляции

Под теплым водяным полом, на который в будущем планируется укладывать плитку, должна быть устроена качественная тепло- и гидроизоляция.Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Утеплитель может быть пенопластом, с одной стороны которого закреплена пленка из алюминия. Кстати, последнего материала будет достаточно для выполнения обеих функций основания под теплый пол. Стоит отметить, что лучше утеплить водяной пол, чем батарею радиатора. Он не смог испортить эстетичный вид, а создать комфортную обстановку.

Здесь нельзя забывать о демпфирующей ленте, которую в готовом изделии можно приобрести в строительном магазине.Его следует монтировать на стене по периметру комнаты на уровне будущей заливки бетонной стяжки. Толщину обычно принимают в пределах 5-8 мм, а высоту — до 15 см. Вы можете не бояться исправлять все больше и больше. Впоследствии все очень просто резать ножом. При самостоятельном изготовлении пояс лучше всего прикрепить к стене саморезами для надежности. Все это сделано по той причине, что нагревательный бетон имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.

Крепление отопительных контуров

Утеплитель

Лучше всего покупать специальный пол для теплой воды. Это связано с тем, что в нем есть соответствующие слоты, в которые вставляется конвейер. Но очень важно приобрести правильный вариант устройства трубок для теплого пола. На рынке представлен огромный ассортимент. Дополнительно армированный пластик, также есть медь и нержавеющая сталь. Но все же больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных свойств и эксплуатационных характеристик.

Когда такие пазы отсутствуют, устраивается армирующий слой, на котором закрепляются трубы и вся система. Дополнительный армирующий слой может располагаться сверху и на трубках. В этом случае значительно повышается надежность всей конструкции.

Возможны и другие варианты монтажа трубы с бетонной стяжкой. Это разные застежки в виде воротников-защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, какие трубы должны располагаться не ближе 10-15 см от стены в помещении.К тому же стандартный шаг выбирается 10-12 см. длина петли не должна превышать 10 см.

Важно соблюдение толщины стяжки над трубами. Нижний слой пола быстро прогревается.

Важный этап — выбор определенной схемы, позволяющей выполнить крепление трубопровода на черный пол. Это может быть не только чисто «змейка» или «улитка», но и комбинированная, при совмещении обоих вариантов в одной комнате. В последнем случае все делается для повышения качества и эффективности всей системы теплого пола.Поскольку «змейка» не обладает всеми хорошими качествами теплого пола, наличие только зоны выхода теплоносителя, специалисты рекомендуют устраивать двойную «змейку». Все это нужно предварительно отобразить на принципиальной схеме, чтобы впоследствии было проще осуществить его подключение к коллектору. Кроме того, этот вариант позволит правильно и точно оценить количество компонентов теплого пола. Для более точного расчета используйте калькулятор теплого водяного пола.

тестирование системы

Если система спроектирована, перед заливкой бетонной стяжки необходимо проверить ее исправность и герметичность всех соединений.происходит опрессовка (испытание под давлением). Этот шаг позволит выявить все дефекты монтажа водяного теплого пола, которые впоследствии могли возникнуть после укладки плитки.

Вся система должна быть заполнена водой и находиться под давлением, которое примерно на половину больше, чем нормальное рабочее давление. Вы можете дополнительно использовать для достижения наилучших результатов воздушный компрессор. Все проводится минимум сутки. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но обязательно, все работает отлажено.В противном случае, когда она встретится с поверхностью плитки, придется произвести ее демонтаж и снятие стяжки в гостиную зону, для ремонта. Но в одиночку устранить все без лишних затрат будет сложно.

стяжка

Кафель, главное качественно оформить бетонный пол. Обычно это высота 30-60 мм. Следует помнить, что напольное покрытие можно укладывать только примерно через 1 месяц после затирки. За это время происходит высыхание и схватывание цемента.В некоторых случаях производят мероприятия по ускорению процесса сушки. Для этого необходимо включить обогреватель в комнате, но температура не должна быть больше 25-30 градусов. В противном случае произойдет неравномерное высыхание и высыхание поверхности. Но лучший вариант в этом случае — естественное высыхание, когда идет дополнительный уход за стяжкой. Лучше подождать дополнительную неделю и не беспокоиться о качестве.

Уменьшить время работ по стяжке пола поверх теплого пола для укладки плитки позволяет самовыравнивающаяся смесь.Он будет готов уже через 10 дней после установки. Более точные сроки, указанные производителем на упаковке, и с чем следует уточнить до начала работ.

Укладка плитки

Нет особых условий для выполнения укладки плитки. Теплый пол в воде. Соответствуют любым другим поверхностям. Важно включить правильный теплый пол после монтажа и во время эксплуатации, чтобы следить за температурным режимом.

В качестве связующего используется специальный плиточный клей для теплого пола.Он должен уметь пользоваться системой теплых полов. Типичные варианты выполнения клея не выдерживают постоянных температурных изменений, особенно при неконтролируемых температурах охлаждающей жидкости.

Приклеивание выполняется зубчатым шпателем. Высота зубцов зависит от слоя соединительного элемента и напольной плитки. После того, как клей нанесен на обратную сторону плитки, его следует прижать к полу и немного сжать, удерживая некоторое время. Не лишним будет оказаться на горизонтальной поверхности с помощью спиртового уровня.В некоторых случаях придется прижать одну сторону ближе к низу, чтобы выдавить излишки клея.

Для ровных швов используются специальные крестовины между плитками, которые могут быть разной ширины. Их устанавливают после укладки плитки на пол теплой водой по углам. Позже их снимают, а по высыхании клея производят затирку швов. Клей может сохнуть даже два дня. Все это тоже прописано в рекомендациях производителя.

При укладке плитки на основание бетонной стяжки для теплого пола вся система не должна быть в рабочем состоянии.Все отключается до окончания работы. Получается теплый пол после укладки плитки и полного высыхания клея. Когда производится затирка, начинается полноценная работа и теплый пол в помещении.

стоимость

Что касается стоимости не только системы теплого водяного пола, но и плитки, уложенной на поверхность, то все будет зависеть от определенных факторов:

  1. Приобретаемый фурнитура, производитель, марка, качество. Но никто не рекомендует экономить на такой системе.Ведь делается не на год-два, а на десятилетия вперед. Лучше один раз купить все качественно, чем потом потратить деньги на ремонт.
  2. Стоимость коллекторной группы. Более дорогие варианты изделий имеют возможность автоматической регулировки уровня температуры в помещении и давления в контуре.
  3. на устройстве бетонных стяжек, полностью выровнять все поверхности.
  4. Монтаж теплого пола, который часто проводят Специализированные бригады.

Средняя цена квадратного метра теплого водяного пола 1500-3000 руб.Сюда входят уже материалы и все монтажные работы. Если работа будет вестись не только в одной комнате, а в доме с большой площадью, стоимость работ будет немного снижена. Общая стоимость рассчитывается индивидуально. Благоприятный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходимо количество опыта и знаний.

Напольная плитка так же, как и непосредственно теплый пол, отлично взаимодействует.Он поставляет качественный утеплитель, а сама плитка отлично подходит для ходьбы по ней босиком.

Видео:

Видео:

Видео:

Видео:

,

Как работает теплый пол

Холодное утро, и вы просыпаетесь от снега, падающего за окном вашей спальни. Трудно избавиться от уюта вашего пухового одеяла, но утренняя чашка кофе сама собой не приготовится. Вы выскакиваете из постели и ставите босые ноги на теплый деревянный пол. Когда вы идете в ванную, вы сталкиваетесь с керамической плиткой с подогревом. На кухне ваши ноги встречаются с теплым кафельным полом. Похоже, вы наслаждаетесь преимуществами лучистого теплого пола .

Излучающий пол с подогревом (RFH) предполагает установку змеевиков электрического обогрева или водонагревательных трубок под полом вашего дома. Благодаря системе RFH тепло пола нагревает все, к чему прикасается, и излучается по всей комнате с нуля. Считайте RFH теплом от солнца. В солнечный день, если вы выйдете из тени на солнце, вам станет теплее, хотя температура воздуха в основном такая же. Так работает лучистый пол с подогревом. Температура во всем помещении более постоянная, чем в вашей стандартной системе приточного воздуха, где воздух поднимается, охлаждается и затем опускается на пол.

Помимо постоянного тепла от пола до потолка, некоторые люди ищут возможности экономии с системами RFH. Более экономичный в эксплуатации, чем печи, RFH может сократить расходы на отопление на 25-50% [источник: Министерство энергетики США]. Новые дома — лучшие кандидаты для системы RFH для всего дома, но ваш существующий дом также можно успешно модернизировать. Некоторые люди, живущие в старых домах, предпочитают установку в одной комнате, например, на кухне или в ванной, вместо системы в доме.

Концепция RFH не нова. Древние римляне использовали трубы с горячей водой для обогрева полов, и это была предпочтительная система отопления в Европе с 1970-х годов. Помимо долгосрочной рентабельности, отопление RFH — это бесшумное тепло, без шумных воздуховодов или печей. Это также лучше для людей, страдающих аллергией — устранение продувочного воздуха может уменьшить количество пылевых клещей до 80 процентов [источник: тепло ваш].

Системы RFH относятся к категории

.

Системы лучистого теплого пола — электрические или водяные системы

Двумя наиболее распространенными методами теплого пола являются:

  • Электрически через нагретые кабели, сетку, предварительно формованные маты или элементы, залитые в пластиковую пленку
  • Гидравлически, по трубопроводу, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта. По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные, потому что они проще в конструкции.Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA (см. Лучистое отопление с помощью электричества). Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

Гидронные системы дают больше свободы в выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию. Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от этого двойную нагрузку.Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубы из полиэтиленгликоля и металлические трубы: Обогрев бетонных полов с помощью воды не является новой технологией. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек. В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола.К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному гибкому пластику из сшитого полиэтилена. PEX обладает свойствами, которые делают его идеальным для использования в системах водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, заглушает звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.(Прочтите, что Исследовательский центр NAHB говорит о преимуществах PEX).

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

  • Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
  • Котел — содержит воду на подогрев
  • Насос — для циркуляции воды по трубке, расположенной под полом.
  • Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
  • Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов. См. Наем подрядчика.
  • Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощности различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Дизайнер должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Найдите специалиста по установке систем водяного отопления

,

Теплый пол: стоит ли? | Домашние вопросы

Стоят ли затраты на системы теплого пола? Обсуждаем стоимость и преимущества систем теплого пола для вашего дома.

Автор фото: 123RF

Еще одно серое зимнее утро, и вы вылезаете из постели, опасаясь ледяного шока от ваших любимых в других отношениях паркетных полов. Или ваша ванная комната наполнилась жарким и паром от этого длинного горячего душа, но ваш кафельный пол ощущается как поверхность замерзшего пруда.

Именно в такие дни идея системы теплого пола кажется не предметом роскоши, а скорее необходимостью. (Кроме того, полы с подогревом были достаточно хороши для Римской империи.) Но прежде чем приступить к крупному проекту реконструкции, лучше всего спросить себя, является ли система лучистого теплого пола подходящим решением для ваших конкретных потребностей в домашнем отоплении.

Основным преимуществом установки полов с подогревом является повышение энергоэффективности.И это правда, что есть ряд факторов — не все из них чисто научные, — которые могут сделать системы теплого пола более экономичными, чем обычные системы отопления, вентиляции и кондиционирования воздуха.

Когда система подогрева пола является идеальным решением для обеспечения комфорта

С системой подогрева пола законы термодинамики на вашей стороне. Возможно, лучший способ понять, как теплый пол может помочь отапливать всю комнату, — это рассмотреть, как работают большинство печных систем отопления и охлаждения.Воздух нагревается, а затем направляется (продувается вентилятором) через воздуховоды, которые выходят через вентиляционные отверстия и заслонки в различные комнаты вашего дома. Поскольку воздух буквально должен перемещаться или циркулировать по всему дому, определенная потеря тепла неизбежна. Эти потери могут усугубляться в домах и отдельных комнатах, в которых вентиляционные отверстия расположены ближе к потолку, а не к полу. Помните, горячий воздух поднимается и падает только в том случае, если он теряет энергию, также известную как «тепло».

Также предлагается: Myths vs.Факты: правда о теплых полах с подогревом

Напротив, по словам Родди Шеера и Дуга Мосса из Scientific American, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом на более низкая общая температура — в некоторых случаях на 5 градусов по Фаренгейту ниже — чем в традиционной системе отопления ». Другими словами, системы внутрипольного отопления обеспечивают другой режим и уровень комфорта. И, как нам давно напоминают различные кампании по повышению осведомленности общественности, чем комфортнее мы себя чувствуем, тем больше мы склонны понижать термостат, что, в свою очередь, снижает наши затраты энергии.

Комфорт, конечно же, дело восприятия. Более поддаются количественной оценке циклические свойства систем напольного отопления. По большому счету, системы лучистого отопления включаются и выключаются реже, чем обычные системы вентиляции и кондиционирования с принудительной подачей воздуха. Меньшее количество включений и выключений и меньшее количество сбросов и разгонов после «холодного запуска» означает меньшее потребление энергии.

Кроме того, домовладельцы могут выбирать из множества вариантов питания системы подогрева пола. Системы Radiant совместимы с источниками электроэнергии, природного газа, солнца и даже геотермальной энергии.Как хорошо известно многим домовладельцам, унаследованные системы печей обычно ограничиваются работой от одного источника энергии, такого как мазут. Если рынок этого источника энергии станет нестабильным, расценки могут колебаться, цены вырастут, и вы можете в конечном итоге заплатить больше за отопление дома, независимо от того, насколько низко вы установили термостат.

Наконец, если вы выберете особенно энергоэффективную систему обогрева полов и решите установить ее у себя дома, вы можете иметь право на участие в государственных или федеральных программах, которые помогут покрыть ваши авансовые расходы подрядчика.(И эти расходы могут быть значительными. Согласно данным, собранным Angie’s List, домовладельцы могут рассчитывать заплатить от 6 до 16 долларов за квадратный фут, не включая налоги и рабочую силу, за систему лучистого отопления.) Обратитесь к базе данных Министерства энергетики США. Государственные стимулы для возобновляемых источников энергии (DSIRE), чтобы узнать, есть ли скидки, ссуды или налоговые вычеты для установки более эффективной системы напольного отопления в вашем доме.

Системы подогрева пола могут принести определенную пользу для здоровья.Чем горячее воздух, тем суше он становится. В те дни, когда вы просто не можете согреться и обнаруживаете, что вам нужно включить термостат, ваша печь может всасывать всю влажность из вашего дома и заставлять ваши пазухи пульсировать. Поскольку они нагревают поверхности, а не сам воздух, системы теплого пола не подвержены этой проблеме. Более того, поскольку они не полагаются на вентиляторы, воздуховоды, регистры и возврат для распределения горячего воздуха, системы напольного отопления могут снизить количество пыли и сезонных аллергенов в вашем доме.

Системы теплых полов тоже масштабируемы. Домовладельцы могут создавать индивидуальные решения для удовлетворения своих потребностей в подогреве полов. Если вы не хотите устанавливать полы с подогревом по всему дому, вы можете вместо этого использовать модули, выбрав обогрев только одной или нескольких комнат с нуля.

Однако не все новости хороши, когда дело касается теплых полов. Фактически, исследования показывают, что некоторые из наиболее очевидных «плюсов», связанных с лучистым теплым полом, на самом деле могут оказаться «минусами».»

Когда внутрипольное отопление может не окупаться

Если у вас большой дом, дом с высокими потолками, дом с множеством окон или дом с недостаточной изоляцией, обогрейте полы, а не воздуха может быть недостаточно для достижения того уровня комфорта, к которому вы привыкли. Домовладельцам будет полезно провести энергетический аудит дома, чтобы оценить, где можно улучшить, чтобы повысить эффективность существующей системы HVAC. Эти изменения могут фактически накапливать и, возможно, уменьшить вашу предполагаемую потребность в подогреве пола.

В некоторых случаях «теплый пол» может быть скорее дополнительным, чем универсальным решением. Помните теорию о том, что системы теплого пола равны более низким настройкам термостата? Исследование, проведенное Канадской ипотечной и жилищной корпорацией, свидетельствует об обратном. Изучая модели использования 50 домовладельцами в Новой Шотландии, CMHC определила, что эти люди «[не] устанавливали свои термостаты значительно ниже, чем домовладельцы с другими типами систем отопления».

Если ваша основная причина для установки системы подогрева пола заключается в том, что это приведет к долгосрочной экономии за счет сокращения ваших счетов за коммунальные услуги, другие решения, такие как зонирование системы или солнечные батареи, могут оказаться более рентабельными.И помните, что система подогрева пола не способствует охлаждению вашего дома в летнее время.

Домовладельцы также могут предположить, что, поскольку система лучистого теплого пола может рассматриваться (и финансироваться) как улучшение дома, ее установка немедленно повысит стоимость их дома. Нет никаких доказательств того, что теплый пол положительно или отрицательно влияет на стоимость недвижимости. Напольное отопление даже не отслеживается в ежегодном отчете о соотношении затрат и стоимости, выпускаемом Hanley Wood Media, издателем журнала Remodeling Magazine.Возможно, риэлторы должны учитывать слишком много переменных, чтобы окончательно заявить, что система лучистого отопления может добавить или вычесть из заданной запрашиваемой цены. Тем не менее, покупатели жилья, стремящиеся к «экологичности», ставящие во главу угла экономию энергии или абсолютно нуждающиеся в системе подогрева полов, будут готовы платить больше за дом, в котором она есть.

Домовладельцы также должны знать о трудностях и расходах, связанных с ремонтом систем обогрева полов. Напольные покрытия, а также черновой пол, возможно, придется удалить просто для оценки, а тем более для решения проблем с системой.А поскольку большинство систем лучистого теплого пола являются гидравлическими, в которых излучающие элементы системы не являются электрическими, а состоят из низкопрофильных труб из PEX, по которым перекачивается горячая вода, это означает дополнительные водопроводные трубы и дополнительный потенциал для поломки труб и утечек. Влага под вашим домом может повредить ваш фундамент, создать привлекательные условия для термитов и других вредных насекомых, испортить ковровое покрытие и деформировать паркетные полы.

Итак, каков приговор?

В общем, независимо от того, как сильно вы ненавидите ощущение холодного пола с утра, установка внутрипольного отопления может не иметь смысла как отдельный проект модернизации.Но, в зависимости от ваших приоритетов и вашего бюджета, пол с подогревом может быть идеальным компонентом капитального ремонта или если вы планируете новое строительство.

Далее > 10 домашних хаков для каждой комнаты в вашем доме

.
Устройство водяного теплого пола в доме: технология устройства, схемы + руководство по монтажу

Добавить комментарий

Ваш адрес email не будет опубликован.
