Септик из бетонных колец — своими руками

Рекомендуемые статьи:

Септик для дачиСептик для частного домаСептик без откачкиСептик для дачи непостоянного проживанияСептик для дома постоянного проживанияСептик при высоком уровне грунтовых вод

Самым простым, недорогим и надежным решением вопроса канализации частного дома, а особенно дачи является септик из железобетонных колец. Он достаточно прост в монтаже и энергонезависим, устойчив к неравномерным притокам и в него можно сливать практически все (кроме хлорки и более сильных ядов). Однако не всегда это решение подходит под условия конкретного дома или дачи. Почему?

Причина в самом септике. Что такое септик? Это отстойник, в первую очередь. Основная задача септика отделение взвешенных в воде загрязнений (легкие всплывают, образуя корку, тяжелые оседают на дно) перед отведением стока в грунт.

Вода после септика имеет запах и далеко не светла и прозрачна, поэтому отводить её в канаву не получится. Другой фактор это запах, который всегда присутствует при работе септика и требует правильного его отведения.

Прежде чем рассказать, как сделать септик из бетонных колец надо назвать обстоятельства, в которых лучше его не делать, как и любой другой септик (стеклопластиковый, полиэтиленовый, и т.д.). Если не возможно или необоснованно применение септика из бетонных колец вряд ли будет иметь смысл установка любого другого септика.

Условия при которых нельзя ставить септик из колец

Итак, перечислим эти обстоятельства по значимости:

Высокий уровень грунтовых вод. Для нормального поглощения или фильтрации осветленных вод после септика требуется 1 м сухого песчаного или супесчаного грунта. Добавьте к этому глубину заложения трубы на выходе из септика и получите 1,5 – 1,8 м.

При более высоком уровне грунтовых вод обеспечить нормальную фильтрацию можно только в насыпи, но готовы ли Вы строить насыпь на участке для этого.

Глинистые и суглинистые грунты. Если осветленный сток не поглощается в грунт, он должен фильтроваться и сбрасываться на рельеф (использоваться на полив или отводиться в канаву). Никакие танцы с бубнами, такие как засыпка, на дно колодца или траншеи щебня или песка не заставят воду уходить в глинистый грунт.

Отсутствие фановой трубы. Даже если у Вас песчаный грунт и грунтовых вод нет, но в то же время нет вытяжной части канализационного стояка выведенной на кровлю (фановая труба) безупречная работа Вашего септика из бетонных колец будет омрачена запахом как минимум возле него, а то и в ванных комнатах.

Невозможность подъезда ассенизаторной машины. Увы, септик требует раз в год удаления осадка, и обычный фекальный насос не справится с этой задачей. Придется пользоваться услугами илососа и обеспечить его подъезд к септику.

Возможность устройства фильтрующего колодца (поля подземной фильтрации) в новом месте. Дело в том, что срок службы фильтрующего сооружения ограничен. Какое время проработает Ваш фильтрующий колодец предсказать трудно, может 5 — 10 лет. Факт то, что фильтрующий слой со временем заилится и перестанет пропускать воду, и Вам придется ставить новый колодец или поле фильтрации в новом месте.

Если один из вышеперечисленных факторов имеет место, стоит обратить внимание на аэрационные установки. Причем, 3 и 4 пункты делают нежелательными использование тех аэрационных установок, в которых есть первичный отстойник (септическая камера) по причинам, указанным в этих пунктах. Тогда лучше использовать УОСВ Топас (Юнилос Астра или Эко-Гранд), где нет септической камеры, а как следствие запаха из нее и необходимости в ассенизаторе.

Стоимость септика из бетонных колец складывается из стоимости монтажа 2-х или 3-х колодцев на 2-3 кольца, устройства переливов между ними и стоимости подводящего трубопровода от дома. Скорее всего, цена такого сооружения под ключ будет на 30-40% ниже стоимости Топаса с монтажом такой же производительности. При идеальных условиях, указанных выше, можно выбирать септик. Однако, если хотя бы один из исключающих факторов присутствует, Вы рискуете зря потратить время и деньги.

Если же условия подходят для септика, приступим к строительству:

Септик из бетонных колец своими руками

Рассчитываем расход сточных вод. Берем нормативные 200 литров на человека в сутки, умножаем на количество жителей, и получаем расход воды в сутки. Время отстаивания стока в септике не должно быть менее 3 суток, соответственно объем суточного стока умножаем на 3 и получаем рабочий объем септической камеры (отстойника).

Подбираем кольца по количеству и размеру с учетом требуемого объема и за вычетом объема части кольца, находящейся выше перелива в фильтрующий колодец. Желательно не делать септик из бетонных колец глубже 3 метров, а значит, при большем расчетном объеме следует использовать большие кольца. Для удобства подбора приведена таблица объемов бетонных колец.

Размеры ЖБ колец Объем, м3
объем кольца КС-7-9 0,35
объем кольца КС-10-9 0,71
объем кольца КС-15-9 1,59
объем кольца КС-20-9 2,83

Определяемся с местом установки (с учетом подъезда ассенизатора), и замеряем глубину заложения канализационной трубы в месте монтажа септика. Не следует слишком глубоко закладывать трубу. Отрезок от дома до септика считается выпуском канализации, он не превышает 12-ти метров и прокладывается без учета промерзания

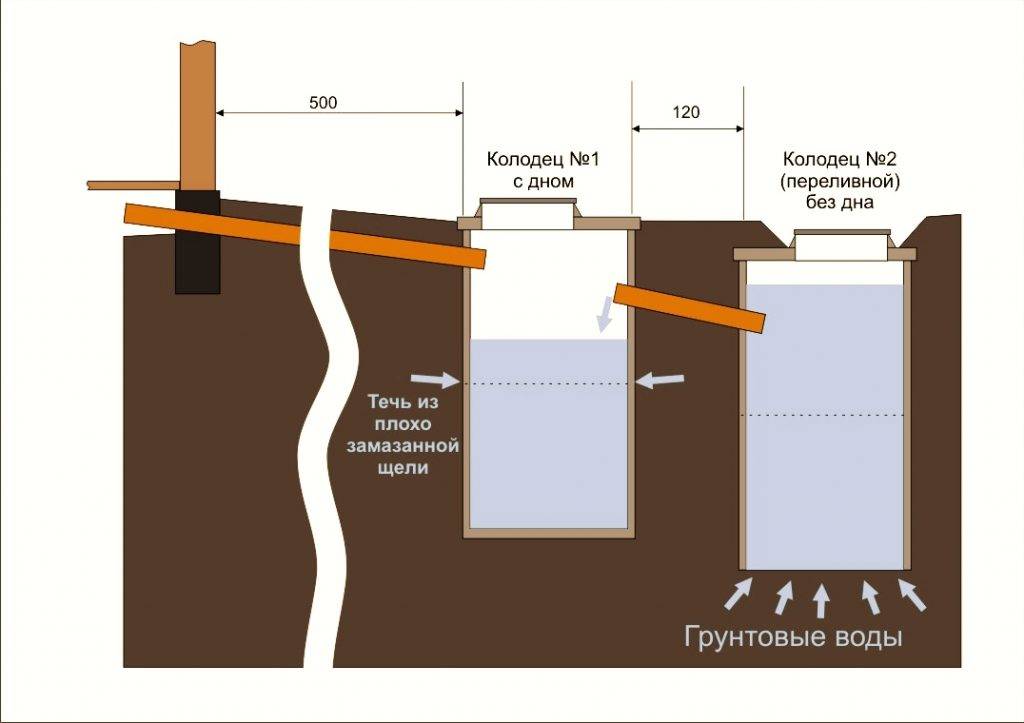

Строим септик. Котлован выкапывается диаметром несколько большим, чем используемые кольца. На выровненное основание (9) устанавливается кольцо с дном(8). Кстати, кольца (1,3)и крышки колодцев следует обмазать снаружи битумной мастикой, а изнутри жидким стеклом (торцы не обмазывать) для гидроизоляции. На кольцо с дном устанавливаются следующие кольца и крышка с люком. В качестве верхнего устанавливаем кольцо КЦ-7-9 (диаметром 70 см), а на него крепим полимерный (полимерпесчаный) люк (5). Швы замазываются специальным раствором, а пазухи между стенкой котлована и кольцами засыпаются песком и утрамбовываются. Далее сверлим отверстие в стенке построенного колодца для подключения канализационной трубы из дома, заводим трубу и замазываем проем тем же раствором, что и между кольцами.

На противоположной стенке делаем отверстие такого же диаметра, но на 10 см ниже и выводим из него трубу в сторону фильтрующего колодца (фильтрующей траншеи, подземного поля фильтрации), а на раструб устанавливаем прямой тройник (7). Из крышки колодца выводим вентиляционную трубу (обычную ПВХ трубу Ø100 мм) с грибком(6) которая будет служить воздухозаборником. Септик готов, займемся отводом воды.

Фильтрующий колодец устанавливается в песчаных и супесчаных грунтах, рассчитан на прием не более 1 кубометра в сутки. В расчете фильтрующей поверхности учитываются площадь дна и стенок колодца на высоту фильтра (до трубы). Нагрузка на 1 кв. м фильтрующей поверхности колодца для песчаных грунтов 80 л в сутки для супесчаных 40 л в сутки. При сезонном проживании нагрузку можно увеличить на 20%.

Выкапываем котлован под колодец из 2-х колец, но на 0,5 м больший в диаметре и на 0,5 м глубже. На дно котлована засыпаем гравийный щебень или кирпичный бой. В стенках колец ниже трубы следует сделать отверстия. Устанавливаем кольца и крышку колодца, в пазуху между колодцем и стенкой котлована засыпаем щебень до 0,5 м от поверхности земли, перекрываем его геотканью, и засыпаем песком. В крышке фильтрующего колодца монтируем вентиляционную трубу, как в септической камере. Перелив из септика в колодец устраивается через трубу с тройником (7).

Поля подземной фильтрации. При расходе сточных вод более 1 куб метра в сутки или при невозможности (нежелательности) установки фильтрующего колодца можно применять поля подземной фильтрации. Оросительные трубы изготавливают из полимерных, асбестоцементных или керамических труб, нарезая «болгаркой» пропилы толщиной 3-5 мм с шагом 20-25 см. Длина каждой ветки не более 20 метров. В конце трубы устанавливают вентиляционный выпуск высотой 70 см с «грибком».

Трубы укладываются в грунт на глубину от 0,5 до 1,8 м на гравийную подсыпку 0,2-0,5 м.

Нагрузку на 1 м оросительной трубы принимают по таблице 49 СНиП 2.04.03-85 «Наружная канализация».

Грунты Среднегодовая температура воздуха, °С Нагрузка, л/сут на 1 м оросительных труб полей подземной фильтрации, в зависимости от глубины наивысшего уровня грунтовых вод от лотка, м
1 2 3
Пески До 6 16 20 22
От 6,1 до 11 20 24 27
Св. 11,1 22 26 30
Супеси До 6 8 10 12
От 6,1 до 11 10 12 14
Св. 11,1 11 13 16

устройство, принципы работы, преимущества, рассет размеров и технология монтажа

Повсеместное строительство загородных домов и дач повлекло за собой необходимость установки домашних канализационных систем. Монтаж септика из бетонных колец является одним из самых удачных вариантов для сети канализации частных домов. Рассмотрим подробнее технологию изготовления и монтажа этого септика, а так же некоторые особенности его эксплуатации.

Содержание

  • 1 Принцип работы и преимущества

  • 2 Типы септиков

  • 3 Как рассчитать размеры будущего септика

  • 4 Монтаж септика из железобетонных колец

  • 5 Советы по установке

Принцип работы и преимущества

Данная система сочетает в себе необычайную функциональность с простотой установки и эксплуатации. Септик состоит из 2 емкостей, которые монтируются в вырытый в земле котлован. Первый колодец с забетонированным дном необходим для очищения стоков и их распада на жидкость и твердую часть. В эти конструкции специально добавляют бактериальную флору, способствующую расщеплению твердых отходов.

Во втором колодце происходит очищение жидкой части. Данная емкость, также имеющая забетонированное дно, соединяется с главным колодцем особым переливом, в котором дополнительно фильтруются поступающие стоки.

Последняя емкость — дренажный колодец— имеет песчаное дно. Такая конструкция необходима для полной фильтрации сточной жидкости, которая затем попадает в грунтовые воды.

Септическая система из бетонных колец обладает рядом неоспоримых достоинств:

  • У пользователя подобного инженерного устройства нет необходимости часто обращаться к услугам компаний, занимающихся очисткой выгребных ям. Подобную процедуру достаточно проводить один раз в несколько лет.
  • Септик полностью работает в автономном режиме без затрат электроэнергии. Для такой канализационной системы не нужно устанавливать дополнительные насосы или дренажные конструкции.
  • Строение септической системы настолько элементарно, что ее возведением может заняться даже человек, имеющий лишь общие строительные навыки.
  • По желанию пользователя можно устанавливать железобетонные кольца любого размера.
  • Железобетонный септик, в отличие от стального или пластикового, прослужит в несколько раз дольше.
  • Установка из железобетона осуществляет более эффективное очищение сточных вод, нежели конструкции из других материалов.
  • Затраты на закупку бетонных колец для канализации и дальнейшую установку системы минимальны.

Типы септиков

По принципу работы септические установки подразделяются на накопительные, фильтрационные и с системой биологической очистки.

  1. Накопительные. Данный вид септиков представляет собой систему, работающую по принципу выгребной ямы. В двух герметичных колодцах происходит разделение отходов на жидкую и твердую части. Для очищения этих емкостей необходимо периодически откачивать содержимое. Такая система идеально подойдет для тех, кто проживает на даче или в загородном доме в определенные сезоны. Для круглогодичного пребывания хозяевам придется откачивать такие колодцы минимум раз в два месяца.
  2. Фильтрационные. Это стандартный вариант современных дренажных колодцев, разделяющих отходы на фракции и фильтрующих жидкость, которая затем проникает в слой почвы. Такие колодцы станут прекрасным вариантом канализации в домах постоянного проживания. Доступные по цене и легкие в монтаже, такие системы не нуждаются в постоянной очистке ассенизаторами. Единственным минусом таких установок считают сложность монтажа на почвах с высоким уровнем вод.
  3. Септические колодцы с системой биоочистки. Такие системы являются одними из самых усовершенствованных вариантов. Эти сооружения очищают сточную жидкость настолько, что она становится пригодной для слива в водоемы. Эффективность работы таких колодцев связана с созданием особой флоры анаэробных бактерий, которые разлагают органические отходы. Чистка таких сооружений производится не чаще, чем раз в 7 — 8 лет. Такую конструкцию себе может позволить не каждый, так как его стоимость значительно выше стандартных септиков.

Септические колодцы также различаются по количеству емкостей — одно-, двух-, и трехкамерные варианты. Каждая камера отвечает за дальнейшую чистку стоков. Соответственно, чем больше количество колодцев, тем лучше система фильтрует органику.

По способу производства выделяют септики, изготовленные ручным способом и на производстве.

Как рассчитать размеры будущего септика

Перед непосредственной установкой колодца из бетонных колец необходимо определить общий объем отходов семьи за день. Если эта цифра не превышает 1 кубометра, для создания септика будет достаточно одного кольца. Имейте в виду, что в среднем человек расходует до 200 литров воды в сутки. Если общий объем стоков варьируется от 1 до 8 кубометров, желательно устанавливать колодец с 2 емкостями. При больших расходах понадобиться монтаж трехкамерного септика.

Монтаж септика из железобетонных колец

  1. Перед началом установки септического колодца необходимо выбрать наиболее подходящее для него место. Следует учитывать, что расположение септика зависит от уровня грунтовых вод. Емкости должно размещаться не ближе метра по отношению к ним. При этом конструкцию можно спокойно монтировать рядом с домом.
  2. На обозначенном месте выкапывают яму, диаметр которой чуть больше размера бетонных колец. Это необходимо для того, чтобы впоследствии после монтажа можно было проложить гидроизоляционный слой. Котлован может быть как овальной, так и квадратной формы. Специалисты советуют делать яму квадратной, так как в ней можно расположить плиту из бетона вместо цементной растяжки.
  3. В яму засыпают слой песка толщиной 0,3 м. Затем производится цементная растяжка либо укладываются плиты, предварительно обработанные цементным раствором.
  4. Кольцо опускают в яму по одному. Стыки между ними заделывают цементом. Те места, через которые проходят трубные изделия, необходимо обработать изоляционными материалами, которые предохранят трубы от образования трещин после усадки колодцев. Для бетонных колец чаще всего применяют силиконовую смазку, обеспечивающую герметичность инсталляции.
  5. При возведении фильтрующих колодцев схема действий та же, только в дне камеры проделываются скважины на глубину 1 м, а в них размещают трубные конструкции из пластика. Внутренняя поверхность труб засыпается щебенкой, для того чтобы на их стенках не откладывались органические отложения.
  6. Следующим этапом станет создание гидроизоляции колодца. Для этого внешние стенки камер обрабатывают глиной.
  7. В завершении всех работ необходимо установить крышку для септика или, как квариант, пластиковый канализационный люк, представляющую собой плиту.

Советы по установке

  1. Для предотвращения промерзания колодца его камеры следует утеплять.
  2. На каждую из емкостей желательно монтировать вентиляционные трубы.
  3. Для повышения прочности конструкции кольца бетона можно соединить металлическими скобками.
  4. При возведении септика лучше всего арендовать спецтехнику, которая будет укладывать кольца бетона в вырытые ямы. По этой же причине земляные работы необходимо выполнять предварительно перед укладкой камер.
  5. Перекрывая каждый из колодцев, необходимо позаботиться о создании крышек с люками, позволяющими следить за состоянием септиков.

Таким образом, возведение септического сооружения из бетонных колец позволит решить проблему с канализацией частных домов. Такая конструкция будет справляться с большими объемами отходов, предотвращая загрязнение почвы.
