Изготовление своими руками дровокола с ручным управлением

Издавна человечество старается механизировать ручную работу, и новые изобретения появляются все чаще и более совершенные. Устройства помогают справиться с большим объемом работы с минимальными затратами энергии и физического труда. Одним из таких приспособлений стал самодельный дровокол. Для работы с топором нужно приложить немало усилий, а для неподготовленного человека заготовка большого количества дров станет сложной миссией. Материал данной статьи поможет разобраться в особенностях устройства и процедуре самостоятельного изготовления.

Классификация дровоколов

Перед тем как разбираться в конструкции и начинать изготовление, нужно сначала подобрать оптимальный тип для определенного объема и условий работы. Для этого существует несколько видов оборудования, которые различают по таким характеристикам:

1. С двигателем или без

  • Энергонезависимый пружинный колун — предусматривает установку пружины для возвратно-поступательного движения.
  • Гидравлический или пневматический.
  • Электрический — зависимый от электроэнергии, предусматривает установку электродвигателя. Производительность полностью зависит от мощности двигателя.
  • Бензиновый — самый распространенный независимый самодельный колун с использованием двигателя внутреннего сгорания. Также может использоваться и дизельный мотор. Такие колуны обеспечивают высокую эффективность при полном автономном использовании.

2. По конструкции

  • Вертикальный — производит раскалывание бревна специальным ножом. Бревно должно фиксироваться, если это предусмотрено конструкцией, или поддерживаться руками.
  • Горизонтальный — конструкция схожа с вертикальным положением, но режущий нож движется горизонтально, и бревно укладывается на станине. Также конструкция может быть изменена для передвижения бревна по направлению к ножу.

При этом устройства условно можно разделить еще на несколько подвидов, в зависимости от коле-режущего инструмента:

  • Режущий плоский колун
  • Конусный
  • Конусный по типу шурупа (морковка) с упорной резьбой.

Также существует и крестообразная форма рабочего инструмента, который разделяет бревно сразу на несколько частей. Однако для такого агрегата нужно большое усилие, которое можно придать с помощью гидравлики, поэтому такой самодельный гидравлический дровокол сделать сложнее. Обычно такие аппараты используются на специализированных фирмах для получения большого объема дров.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

  • Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
  • Навесить металлическую балку на опору.
  • Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
  • Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Основные инструменты и детали

Если уже встал вопрос об установке дровокола для хозяйственных нужд, а покупать по рыночным ценам неохота, нужно подготовить материалы и инструменты для самостоятельного изготовления. Для того чтобы изготовить самодельный механический дровокол, могут понадобиться:

  • Металлические детали, обрезки труб, швеллера.
  • Болгарка.
  • Сварочный аппарат и умение им пользоваться.
  • Навыки просчета и составления схем.
  • Творческий подход.

При этом, чтобы изготовить любой тип устройства, схему нужно разрабатывать для каждого отдельно, в зависимости от наличия деталей и условий использования. Также при желании можно посмотреть обучающее видео, которых в сети на сегодняшний день предостаточно.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

  • Домкрат
  • Сваебойная машина

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья. Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено. При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера. Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться. Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

  • Шток, по которому будет перемещаться инструмент.
  • Клин, присоединенный к втулке, которая двигается по штоку.
  • Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Винтовой дровокол

Для сборки дровокола по типу шурупа понадобятся следующие составляющие:

  • Конусный рабочий инструмент (колун), который часто называют морковкой из-за его внешнего вида. На детали при помощи токарного станка нарезается упорная резьба, благодаря которой морковка вкручивается в полено и разрывает его.
  • Двигатель.
  • Вал.
  • Цепь или ремень.
  • Редуктор.

На крепкую и устойчивую станину устанавливается мотор, который должен быть довольно мощным. Лучше всего использовать трехфазные двигатели, хотя силу вращающего момента и повышение мощности иногда решают посредством установки маховика на вал двигателя. Вместе с двигателем устанавливается редуктор, который будет понижать скорость вращения и увеличивать мощность. Далее на редуктор устанавливается вал с жестко посаженным колуном — шурупом.

Передача вращательного момента от мотора к редуктору может быть как напрямую, так и ременной или цепной. Для нормальной работы важно, чтобы колун вращался со скоростью не менее 250−300 оборотов в минуту. Также, если нет навыка работы с электричеством, лучше позвать специалиста для выбора и подключения двигателя к электросети. Устройства данного типа чаще всего используют в домашнем хозяйстве, для бань и небольших котельных. Если же необходима большая производительность, то можно собрать самодельный гидравлический дровокол. Однако для этого вида дровокола понадобятся особые детали, которые добыть будет непросто.

Гидравлический колун

Для гидравлических типов колунов характерен большой объем работы за короткое время. Работает данный агрегат благодаря гидронасосу и двигателю. Сам колун в устройстве можно расположить в качестве упора либо на конце штока. При сборке агрегата важно просчитывать некоторые детали:

  • Установка колоды — рубить полено можно вертикально и горизонтально.
  • Длина обрабатываемого полена.
  • Усилие, прилагаемое для работы, — зависит от цилиндра и мотора.
  • Мощность двигателя — зависит от подключения к сети 220 или 380 В.
  • Приобретение гидроцилиндра.
  • Приобретение масляного бака.
  • Установка масляного насоса.
  • Установка двигателя.
  • Узел масляного потока.
  • Металлический уголок 30−40 мм.
  • Куски листового металла.

Гидравлический колун собрать сложнее, однако он более производительный, чем редукторный дровокол. Гидравлика позволяет выполнять большой объем работы. Можно использовать для продажи готовых дров. Такой дровокол по своему принципу похож на дровокол с домкратом, поэтому собрать гидроколун не так уж и сложно, главное — рассчитать длину обрабатываемых колод.

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

Конструкция реечного колуна

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

Совет по мобильности дровокола

Иногда может потребоваться перестановка устройства с одного места на другое, однако в связи с большим весом такие манипуляции невозможны. Для развязки такой ситуации можно изготавливать передвижную станину, которая оснащается колесами. Они могут быть самыми разнообразными, к примеру, от садовой или строительной тачки. При этом желательно предусматривать блокиратор для колес или съемную конструкцию, так как во время работы такой механизм будет менее устойчивым.

obrabotkametalla.info

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Любителям создавать полезные в хозяйстве предметы рекомендуем ознакомиться с другими материалами на сайте rukikryki.ru, где можно найти множество полезной информации.

rukikryki.ru

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части - силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sam.mirtesen.ru

Дровокол своими руками из подручных материалов: схемы, фото

Для жителей частных домов, дачных и загородных поселков дровокол электрический является насущной необходимостью, особенно если жилище отапливается с помощью дров или в доме есть камин. Подобное устройство можно приобрести в специализированных магазинах или заказать, также можно изготовить дровокол своими руками. Самодельный дровокол не только облегчит загородный быт, но и позволит существенно сэкономить.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Разновидности конструкций

Необходимо разобраться в видах конструкций и принципах их работы. Современный ассортимент агрегатов можно условно разделить на профессиональную технику и бытовую. Основное отличие устройств в том, что бытовые только раскалывают древесину, а профессиональные выполняют и дополнительные функции в виде подачи дерева, распила, обработки и прочее.

Дровокол своими руками можно выполнить в самых разных вариациях. Все зависит от потребностей хозяйства и материалов, которые есть в наличии.

Так, аппарат можно сделать с вертикальной или горизонтальной подачей чурбаков. А разнообразие приводов вообще ограничивается только возможностями и предпочтениями хозяина загородного дома. Так, возможно повторное использование уже готовых двигателей от старой бытовой техники или инструментов. Можно даже сделать дровокол с двигателем от стиральной машины.

В зависимости от принципа раскола древесины и конструкции аппарата,  делятся на следующие разновидности:

С гидравлическим приводом

Принцип работы такого устройства основывается на силе гидравлического мотора, который с большим усилием опускает нож на чурбак. Самодельный гидравлический дровокол требует качественного привода и профессиональной отладки, что часто невозможно сделать самостоятельно. Но при правильной сборке такое устройство показывает высокий уровень эффективности и служит довольно долго, обрабатывая большие объемы древесины. Самый популярный промышленный аналог данной конструкции – дровокол Горыныч. Его конструкция довольно проста и повторить ее в домашних условиях при наличии всех необходимых элементов не составит большого труда.

Конусный

Для данной конструкции характерно применение резьбового конуса для раскола дерева. Так, конусный дровокол колет дрова, ввинчиваясь в дерево и разламывая его на части. Такое устройство очень простое в самостоятельном изготовлении, поэтому сделать его можно без посторонней помощи. Эффективность работы данного аппарата зависит от разновидности используемого дерева, мощности двигателя и качества конуса. Это наиболее популярная конструкция для бытового применения и небольших объемов колки дров.

Реечный

Очень простое и эффективное устройство. Реечный дровокол работает по принципу распила дерева, которое продвигается по направляющей, режущим диском. Изготовить такой агрегат можно из доступных материалов, которые продаются в строительных магазинах, и металлического хлама, в изобилии скапливающегося в гаражах и сараях. Реечный дровокол – одна из самых популярных конструкций, так как с его помощью можно не только заготавливать дрова, но и выполнять работы по распилу досок при строительстве и ремонте. В зависимости от необходимых качеств может оборудоваться сменными ножами, шлифовальными дисками и другими обустройствами, что дает конструкции более широкую область применения.

Самостоятельное изготовление

Процесс самостоятельного создания дровокола из подручных материалов достаточно сложен. До начала работ необходимо определиться, по какому принципу будет работать будущая конструкция. Часто отталкиваться приходится от материалов, которые есть в наличии. Очень хорошо, если после смены техники или ремонта оборудования остался мощный бытовой двигатель. Тип питания может быть любым, одинаково хорошо подойдут и электрические, и бензиновые моторы. Очень хороши в работе гидравлические аппараты. Но если ничего из вышеперечисленного оборудования нет, то можно сделать дровокол механический. Он будет работать медленнее, но это проще, чем заготавливать дрова ручной пилой или топором.

Самый простой вариант для самостоятельного изготовления – конусная конструкция. Винтовой дровокол не требует особых навыков и умений в работе и при изготовлении. Его можно собрать из подручных материалов. Единственная деталь, которую необходимо сделать на токарном станке – винтовой конус по типовым чертежам.

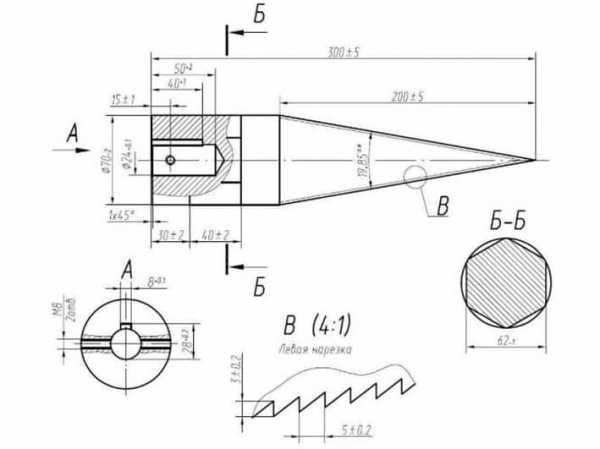

Чертеж винтового конуса

Для создания эффективного и безопасного в работе оборудования, винтовой дровокол должен соответствовать следующим основным требованиям:

  • конструкцию необходимо сделать так, чтобы расстояние от пола до поверхности с конусом было около 80 см;
  • винтовой конус должен иметь заостренный кончик, чтобы обеспечить легкий вход в дерево с последующим вкручиванием;
  • материал для изготовления конуса должен соответствовать высокому уровню прочности, оптимально подойдет твердая сталь;
  • также очень важно обеспечить твердую посадку вала на двигатель или редуктор;
  • чтобы процесс протекал легче и быстрее, необходимо уменьшить шаг резьбы, так винтовой конус лучше будет входить в древесину на больших оборотах;
  • для качественной работы будущей установки необходимо подобрать мотор с мощностью от 2 кВт и более.

Техник изготовления аппаратов для заготовки дров существует много. Но все они сводятся к следующим принципам:

  1. Каркас конструкции. В качестве основы для дровокола можно использовать металлический стол или стойку от старого столярного или слесарного оборудования. Но в большинстве случаев основу варят заново из металлического уголка, а после красят для защиты от ржавчины.
  2. Изготовление конуса. Эту деталь можно заказать у знакомого токаря или приобрести в специализированных магазинах, но такая покупка обычно бывает дорогостоящей. Форма и размеры конуса при изготовлении могут изменяться в зависимости от объемов работ и мощности двигателя. Но, как правило, морковка имеет основание в 70 мм и постепенно вытягивается в конус по длине 300 мм. Важно помнить, что конус должен иметь технологические отверстия в основании для крепления к валу, а шаг резьбы необходимо выбирать минимальным, чтобы обеспечить легкость вхождения в древесную основу.
  3. Сбор конструкции. Для безопасной работы необходимо обеспечить качественное закрепление всех элементов между собой и на каркасе установки.

После окончания сборки очень важно правильно подобрать место, где будет производиться распил. При выборе стоит исключить тесные помещения: гаражи и сараи. Щепки могут разлетаться на расстояния нескольких метров, поэтому работы лучше проводить в просторных помещениях или на улице. До начала работ необходимо освободить окружающее пространство и подготовить место для складирования дров. Хранить оборудование, напротив, лучше в помещении с ограниченным доступом влаги, чтобы детали не подверглись коррозии.

Техника безопасности — как безопасно обращаться с самодельным дровоколом

Очень важным пунктом в работе с самодельными установками для раскола дров является техника безопасности. Даже в случае идеально изготовленного и исправно работающего оборудования необходимо придерживаться простых правил работы с дровоколом:

  • для безопасной работы необходимо использовать средства индивидуальной защиты: очки и перчатки;
  • при использовании оборудования нужно избегать свободной одежды, детали которой могут попасть на вращающиеся элементы, и находиться следует в закрытой нескользящей обуви;
  • до начала работы необходимо проверить изоляцию всех электрических частей и их целостность;
  • нельзя включать аппарат при повышенной влажности или при попадании жидкостей на поверхность двигателя;
  • если при работе конус застрял в древесине из-за сучьев или посторонних объектов, необходимо выполнить немедленное отключение оборудования из сети и извлечь конус из полена самостоятельно.

Придерживаясь простых правил, можно добиться не только безопасности для собственной жизни и здоровья, но и обеспечить длительный срок службы самодельного аппарата для заготовки дров.

Самодельный дровокол – отличное решение для дачи и частного дома. В условиях дорожающих энергоносителей такое оборудование поможет снизить затраты на отопление жилища и легко выполнить работу по заготовке дров. Ведь с домашним дровоколом можно справиться с сезонными заготовками за несколько дней, без чрезмерных усилий, простым и доступным способом.

Читайте так же: Мотоблок своими руками

Автор: С. Розанова

rozarii.ru

Самодельные ручные дровоколы – Дровокол своими руками — фото инструкция для самодельного изготовления дровокола

Отправить ответ

avatar
  Подписаться
Уведомление о
