Принцип работы термостатического клапана: Обзор термостатических клапанов Herz Armaturen

Содержание

Обзор термостатических клапанов Herz Armaturen

Радиаторные регуляторы температуры – термостаты – выполняют две важные функции: обеспечивают комфортную температуру в помещении и следят за экономией тепловой энергии. Установка термостатов возможна как на одном отдельно взятом радиаторе, так и на ветке подающей теплоноситель к нескольким отопительным приборам. Комфортные условия достигаются поддержанием заданной температуры воздуха в помещении, а также возможностью задавать дневной и ночной режимы. Теплоноситель начинает циркулировать в радиаторе только при снижении температуры в помещении ниже заданной, что приводит к экономии тепловой энергии до 30%!

   Как же работают радиаторные термостаты и какие виды термостатов существуют?

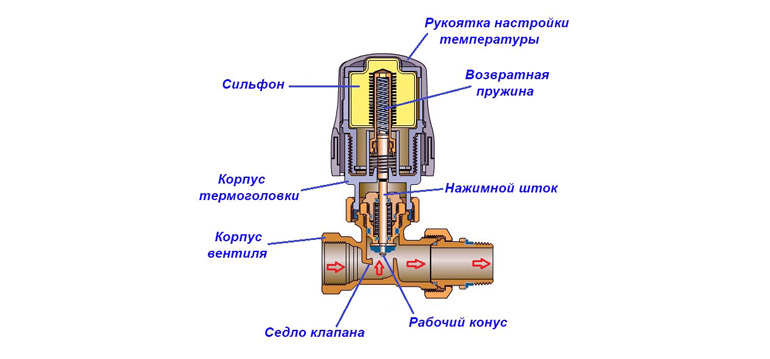

Рассмотрим устройство простейшего радиаторного термостата, обычно это два элемента — термостатическая головка (1) и термостатический клапан (5). Принцип работы его следующий: при увеличении температуры в помещении чувствительный элемент (2) в термостатической головке расширяется и передает давление через стержень (3) на шток (6) буксы (4) клапана (5), тем самым отверстие в термостатическом клапане перекрывается и поток теплоносителя уменьшается. Тепло не поступает в радиатор и следовательно температура в помещении не растет.

Бренд HERZ предлагает несколько видов термостатических клапанов для подключения к радиаторам:

TS-90 – простой клапан для двухтрубных систем,

TS-90-V– клапан со скрытой предварительной гидравлической настройкой,

TS-98-V – клапан с открытой предварительной гидравлической настройкой,

TS-E – клапан с увеличенным проходом для однотрубных и гравитационных систем,

Calis-TS — 3х ходовой клапан для систем с байпасом

Термостатический клапан HERZ TS-90



Простейший из термостатических клапанов для двухтрубных систем —  TS-90 — клапан без предварительной настройки; при смонтированной термостатической головке пропускная способность клапана варьируется в пределах от 0 до 1 м3/час. Для того чтобы гидравлически увязать радиаторы на одной ветке, в паре с таким клапаном на подаче следует применять запорно-регулирующий вентиль RL-5 на обратке.

Термостатический клапан HERZ TS-98-V

Клапаны TS-90-V и TS-98-V имеют возможность предварительной гидравлической настройки: посредством муфты, внутри которой ходит шток клапана, можно задать максимальное значение пропускной способности, тем самым, ограничив расход теплоносителя через радиатор.             Отличие клапанов TS-90-V и TS-98-V состоит в способе преднастройки: у первого она скрытая, у второго — открытая.

Термостатический клапан HERZ TS-90-V

Скрытая преднастройка осуществляется при помощи специального ключа 1680967, что защищает систему от несанкционированного вмешательства и, как следствие, от разрегулировки системы.

           Использовать данные клапаны рекомендуется в жилищном строительстве, где высок риск вмешательства жильцов в гидравлическую увязку на стояках.

Термостатический клапан HERZ TS-E

Для термостатирования в однотрубных системах отопления служит TS-E — клапан с увеличенным проходом. Диапазон пропускной способности у клапана составляет от 0 до 5,1 м3/час, что позволяет использовать его в безнапорных системах.

          Совместно с клапаном рекомендуется использовать термоголовку 1726200, которая предусматривает увеличенный ход штока клапана при термостатировании, что приводит к увеличению процента затекания теплоносителя в прибор отопления.

Можно ли использовать в однотрубной системе отопления клапаны для двухтрубной системы, ведь они дешевле?

Термостатические клапаны для двухтрубной системы не рекомендуется использовать в однотрубной т.к. у клапанов для двухтрубной слишком маленькое отверстие для прохода теплоносителя, и возможна ситуация когда весь теплоноситель пойдет в байпас, минуя радиатор.Линейка продукции Герц затрагивает не только новое строительство, но также и модернизацию существующих систем отопления. Например, для регулирования температуры помещения в системах с однотрубной стояковой разводкой с использованием байпаса могут применяться трехходовые клапаны HERZ.

Термостатический клапан HERZ Calis TS

Клапан Calis-TS осуществляет регулирование и распределение теплоносителя в узле «прибор-байпас» следующим образом: если температура в помещении достигла заданного уровня (выставляется на термоголовке), то поток теплоносителя направляется в байпас, как только температура упала — байпас перекрывается (но не полностью) и основной поток устремляется в прибор отопления.        Установка клапанов Calis-TS в существующую систему отопления (при этом, не меняя трубы, радиаторы, прочую арматуру) позволяет добиться значительной экономии тепла в отдельно взятом здании.

видео-инструкция по монтажу своими руками, особенности изделий для ГВС, принцип работы, цена, фото

В настоящее время многие владельцы частных домов и жилых квартир, для обогрева своего жилья и получения независимого горячего водоснабжения устанавливают автономные системы отопления с собственным отопительным котлом. Это дает возможность на протяжении всего года поддерживать в доме комфортную температуру, к тому же, бесспорным плюсом подобной схемы является постоянное наличие в доме горячей воды.

Внешний вид смесительного термостатического регулятора.

Краткий обзор смесительного термостатического клапана

Принцип работы автономной системы отопления заключается в том, что по замкнутому контуру газового, жидкостного или твердотопливного котла отопления постоянно циркулирует рабочая жидкость, которая переносит тепло от котла к водяным радиаторам, и равномерно распределяет его по всему дому. Этот же принцип касается и системы горячего водоснабжения, только в данном случае она работает не по замкнутой, а по проточной схеме, перенося разогретую воду от котла к бытовым сантехническим приборам.

Для того чтобы постоянно поддерживать температуру воды, или другого теплоносителя в системе на заданном уровне, используется автоматическое устройство, которое называется термостатический смесительный клапан для ГВС и систем автономного отопления.

Схема подключения в систему ГВС.

Основные функции термостатического клапана

Главное назначение трехходового термостатического смесительного устройства заключается в стабильном поддержании установленной температура рабочей жидкости (вода, антифриз или другой теплоноситель) в системах автономного отопления и горячего водоснабжения.

Соблюдение этого условия при монтаже домашних инженерных коммуникаций своими руками, помогает решить ряд следующих задач:

  1. Вода в нагревательном контуре ГВС может разогреваться до температуры +95 °С, что может привести к ожогам при открытии кранов потребителей, а при наличии смесительного клапана ее температура будет иметь постоянное значение не выше +60 °С.
  2. Пониженная температура в обратном контуре системы отопления может привести к образованию конденсата, а установка трехходового клапана позволяет повысить температуру воды в обратном трубопроводе до рекомендуемого значения.
  3. Подмешивание холодной воды в тракт горячего водоснабжения непосредственно перед потребителями, позволяет экономить до 25% топлива или электроэнергии, которые затрачиваются на нагревание.

На фото показана схема подключения в систему отопления.

Совет!
Помимо основного радиаторного отопления и горячего водоснабжения для бытовых нужд, подобные устройства также целесообразно использовать в домашних системах теплого водяного пола.

Технические характеристики

В нормальном режиме термостатический распределитель может безотказно работать несколько лет, исправно выполняя свои функции, при этом существует несколько моделей этих устройств, которые отличаются друг от друга по своим параметрам и типу резьбового соединения, для подключения к водяному контуру отопления или водоснабжения.

Как гласит инструкция по эксплуатации, в зависимости от конкретной модели, современные трехходовые смесительные термостатические клапаны обладают следующими техническими характеристиками:

  1. Корпус устройства изготавливается из высококачественной латуни или бронзы, которая имеет хромоникелевое защитно-декоративное гальваническое покрытие.
  2. Максимально допустимое давление в системе отопления или горячего водоснабжения составляет 10 кг/см².
  3. Максимально допустимая температура теплоносителя составляет: для отопительных котлов – 95° С; для солнечных батарей и водонагревательных гелиостанций – 110 °С.
  4. Диапазон ручной настройки температуры рабочей жидкости, в зависимости от конкретной модели может находиться в следующих пределах от 20 до 60 °С.
  5. Тип резьбового соединения, в зависимости от модели, может быть следующих видов: Rp3/4”; G3/4”; G1; G1 1/2”.
  6. Номинальная пропускная способность в рабочем режиме, соответственно может составлять от 1,6 до 2,5 м³/час.

Узел подмеса холодной воды в сантехническом щитке.

Совет!
На первый взгляд, цена этого устройства может показаться достаточно высокой, однако учитывая экономию топлива и потребляемой электроэнергии, затраты на его приобретение могут окупиться в течение 1-2 лет.

Внутреннее устройство и принцип действия

Конструктивно, термостатический смесительный клапан представляет собой литой металлический корпус, изготовленный из латуни или бронзы, который имеет три резьбовых отвода для подключения к трубопроводу. Внутри установлен термочувствительный элемент, подвижный шток, и подпружиненный клапан, который может герметично примыкать к одному из двух посадочному седел.

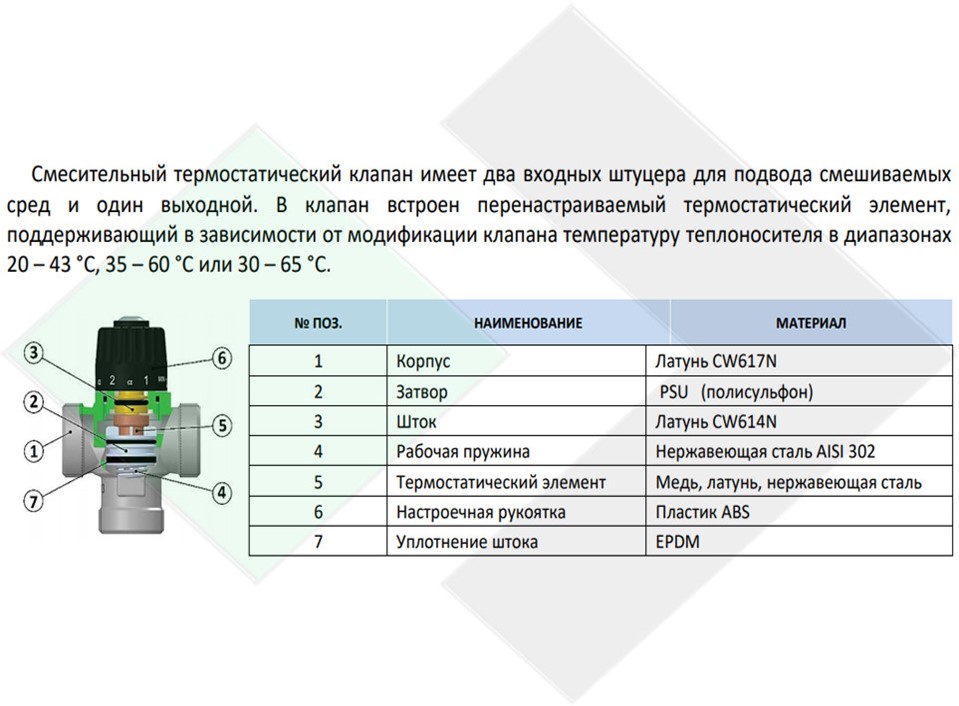

Устройство трехходового клапана в разрезе.

Общий принцип работы термостатического смесительного клапана заключается в том, что термочувствительный элемент под воздействием тепла увеличивается в объеме, и перемещает подвижный шток, на котором установлен запирающий клапан.

  1. При поступлении горячей воды из нижнего патрубка, она свободно поступает в правый патрубок, пока рабочий элемент не разогреется до определенной температуры.
  2. После нагревания термочувствительного элемента выше заданной температуры, он начинает расширяться, и перемещает клапан вниз, тем самым перекрывая подачу горячей воды из нижнего патрубка, и открывая подачу холодной воды из левого патрубка.
  3. После подмешивания холодной воды, и выравнивания температуры, тело рабочего элемента сноса сжимается, и тарелка клапана под воздействием пружины занимает прежнее положение.

Общее устройство и пояснительное изображение к описанию принципа работы.

Обратите внимание!
В системе обратного контура нагревательного котла установка смесительного клапана происходит в обратном порядке: при охлаждении теплоносителя в трубопровод подмешивается горячая вода из трубопровода прямой подачи.

Заключение

В завершение нужно отметить, что механический смесительный клапан является достаточно простым и очень надежным устройством, работа которого может быть на первый взгляд незаметной, однако его использование в дальнейшем поможет избежать многих неприятных последствий, поэтому его установкой не следует пренебрегать.

Чтобы наглядно оценить его работу в действии, можно просмотреть видео в этой статье, а также изучить другие схемы, показывающие принцип его работы, на этом сайте.

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой.  Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 900 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 500 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и  привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет  установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Facebook

Twitter

Вконтакте

Одноклассники

термостатический смесительный клапан, принцип работы распределительного вентиля в системе отопления, схема подключения с электроприводом на теплый пол, как работает, зачем нужен запорный клапан

Содержание:

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.


Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

  • металлический корпус;
  • стальной шарик или шток с запорной шайбой;
  • крепежные муфты.


Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

  • ручные;
  • с электрическим приводом;
  • с термоголовкой;
  • пневматические;
  • с гидравликой.


Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.


Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров. Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.


При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

  • пропускная способность труб в отопительной системе;
  • число контуров;
  • материал внешнего корпуса клапана;
  • строение и принцип управления прибором;
  • сечение входного патрубка.


Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.


Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана

<p> Содержание: </p> <p> </p> <div> <a href=»#1″>Конструкция</a><br> <a href=»#2″>Разновидности распределительных клапанов</a><br> <a href=»#3″>Принцип работы в системе отопления — как работает устройство</a><br> <a href=»#4″>Тонкости установки термостатического смесительного вентиля</a><br> <a href=»#5″>Выбираем трехходовой клапан</a> </div> <p> </p> <p> Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить. </p> <p> <img alt=»термостатический смесительный клапан» src=»/upload/medialibrary/d10/d102bd08ed05218a6dc55874d6a55461.jpg» title=»трехходовой клапан»><br> </p> <h3><a name=»1″></a>Конструкция</h3> <p> По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола. </p> <p> Термостатический смесительный клапан состоит из таких элементов: </p> <ul> <li>металлический корпус;</li> <li>стальной шарик или шток с запорной шайбой;</li> <li>крепежные муфты.</li> </ul> <p> <img alt=»вентиль трехходовой» src=»/upload/medialibrary/599/599626b9046d9c21834e7840ac4e65ae.jpg» title=»термостатический смесительный клапан»><br> </p> <p> Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя. </p> <blockquote> <p> Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее. </p> </blockquote> <h3><a name=»2″></a>Разновидности распределительных клапанов</h3> <p> Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления. </p> <p> Различают такие виды устройств: </p> <ul> <li>ручные;</li> <li>с электрическим приводом;</li> <li>с термоголовкой;</li> <li>пневматические;</li> <li>с гидравликой.</li> </ul> <p> <img alt=»трехходовой клапан принцип работы» src=»/upload/medialibrary/5c2/5c213a72e46c800f0272232d2fdf097d.jpg» title=»вентиль трехходовой»><br> </p> <p> Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод. </p> <p> Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел. </p> <blockquote> <p> Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками. </p> </blockquote> <h3><a name=»3″></a>Принцип работы в системе отопления — как работает устройство</h3> <p> Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам. </p> <p> Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно. </p> <p> <img alt=»трехходовой клапан распределительный» src=»/upload/medialibrary/e93/e93a698ef85814cf79a5da5f1cf5a304.jpg» title=»трехходовой клапан принцип работы»><br> </p> <p> Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «<a href=»//teplospec.com/montazh-remont/vybiraem-trekhkhodovoy-klapan-esbe-dlya-otopleniya-i-teplogo-pola-vidy-kranov-esbe-kharakteristiki.html» data-turbo=»false»>Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики</a>». </p> <blockquote> <p> Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива. </p> </blockquote> <h3><a name=»4″></a>Тонкости установки термостатического смесительного вентиля</h3> <p> Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров. Единственное различие в том, что система будет оснащена дополнительными деталями. </p> <p> Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы. </p> <p> <img alt=»как работает трехходовой клапан в системе отопления» src=»/upload/medialibrary/808/80866c754102c9dcf9be501732bf2fa4.jpg» title=»трехходовой клапан распределительный»><br> </p> <p> При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить. </p> <p> Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам. </p> <h3><a name=»5″></a>Выбираем трехходовой клапан</h3> <p> Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы. </p> <p> Факторы, влияющие на выбор данного приспособления, таковы: </p> <ul> <li>пропускная способность труб в отопительной системе;</li> <li>число контуров;</li> <li>материал внешнего корпуса клапана;</li> <li>строение и принцип управления прибором;</li> <li>сечение входного патрубка.</li> </ul> <p> <img alt=»трехходовой клапан для отопления с электроприводом» src=»/upload/medialibrary/da4/da4cf1c57b46cfa4ab859ec98465741d.jpg» title=»как работает трехходовой клапан в системе отопления»><br> </p> <p> Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление. </p> <p> Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется. </p> <p> </p> <div align=»center»> <div> <div> <iframe title=»Трехходовой клапан. Устанавливаем правильно.» src=»//www.youtube.com/embed/HResG7MRv-E?feature=oembed» frameborder=»0″ gesture=»media» allowfullscreen=»»> </iframe> </div> </div> </div> <br> <p> </p>

Термостатический клапан — какой у него принцип работы?

Основная функция устройства радиатора заключается в том, чтобы отводить от двигателя внутреннего сгорания тепло непосредственно в атмосферу. Посредством данной процедуры происходит и охлаждение жидкости, которая проходит сквозь данное устройство. Для того, чтобы максимально эффективно обеспечить данный процесс следует монтировать устройство в том месте, где он будет лучше всего обдуваться посредством набегающего потока воздуха в периоды непосредственного передвижения автомобиля. Таковым местом является передняя часть автомобиля за радиаторной решеткой.

Тогда, когда даже двигатель автомобиля располагается сзади, устройство радиатора, зачастую, устанавливают на то же место, что и в обычных транспортных средствах. Циркуляция охладительной жидкости попросту протягивается непосредственно к двигателю внутреннего сгорания. Конструкции современных автомобилей могут иметь перед радиатором жалюзи. Такое приспособление перекрывает поток воздуха к радиатору в зимнюю пору, посредством чего будет происходить снижение отвода тепла, которое используется для обогрева салона.

Также существует и альтернатива в месте установки устройства. Довольно часто радиатор устанавливается вдоль боковой стенки. В таком случае поток набегающего воздуха будет подходить из воздухозаборников, которые устанавливаются в заднюю часть автомобиля на боковые стенки багажника.

Термостаты (радиаторные регуляторы температуры) являют собою устройства, которые обеспечивают выполнение двух очень важных функций: обеспечивают необходимую комфортную температуру в салоне; следят за тем, насколько хорошо проходит экономия тепловой энергии. Установка термостата возможна на любом автомобильном радиаторе. Максимально комфортабельные условия будут достигаться посредством удержания определенной температуры воздуха. Устройство термоносителя начнет свою циркуляцию в самом радиаторе лишь при чрезмерном снижении температуры.

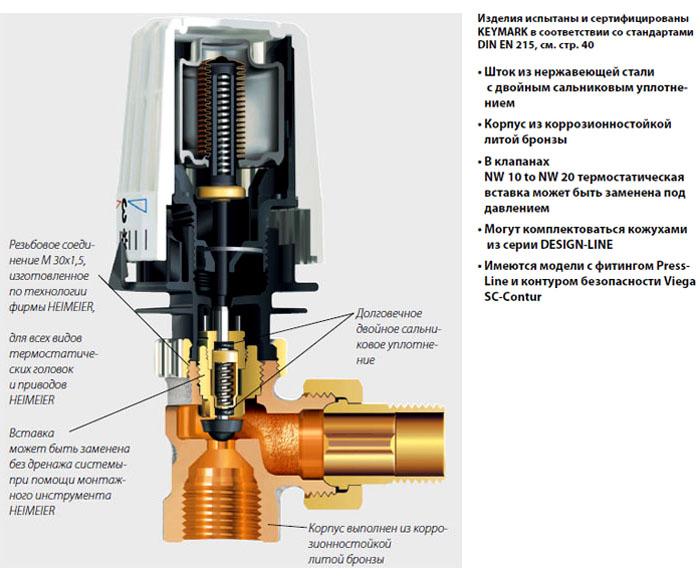

1. Как работает термостатический клапан

Важно сразу же определить, что основным устройством автоматического регулирования является термоэлемент. Внутри данного устройства располагается замкнутая емкость, которая является гофрированной – сильфон. В свою очередь данное устройство соединяется посредством штока термоэлемента с золотником регулирующего клапана. Сам сильфон заполняется посредством газообразного вещества, которое способно менять свое агрегатное состояние при воздействии температуры воздух. Если же температура воздуха снижается, то в сильфоне газ начнет конденсироваться, а давление и объем уменьшаться.

Именно поэтому сильфон будет растягиваться и перемещать золотник и шток клапана к стороне открытия. Количество теплоносителя будет увеличиваться через прибор, а температура воздуха будет повышаться. В то время, когда температура воздуха будет способна превысить заданную величину, то жидкая среда начнет свое испарение, давление и объем газа увеличиваются, а сильфон сожмется, что будет ознаменовать перемещение штока с золотником в сторону закрытия клапана.

Если же устройство радиатора располагается в стесненных условиях для воздушного обмена, то применяется термоэлементы, которые имеют выносной датчик. Он являет своим устройством обычный термобаллон, который посредством капиллярной двухметровой трубки соединяется с сильфоном термоэлемента. Сама трубка наматывается на термобаллон, вследствие чего, при монтаже датчика, она вытягиваться на необходимую длину.

Все термостатические элементы будут иметь определенные ограничители в переделах температурных параметров как снизу, так и сверху. Все термоэлементы крепятся на клапане посредством специальной клипсы или накидной гайки, вследствие чего они могут надежно защищаться от несанкционированной перенастройки или демонтажа, путем установки особых защитных приспособлений на них.

2. Регулировка термостатического клапана

Основная функция, которая заключается в поддержании постоянного уровня температуры в системе охлаждения будет выполняться посредством устройства термостата, который, собственно говоря, и распределяет его движение по разным контурам, которые в автомобильной природе называются малым и большим кругом. Тем не менее, когда на улице просто неимоверная жара, поток будет направляться по большому кругу, в составную часть которого входит радиатор, для того, чтобы максимально эффективно отводить весь разогретый воздух. С целью удержания и поддержания постоянной непоколебимой температуры охладительной жидкости, необходимо использовать вентилятор или несколько таких устройств, которые будут иметь механический привод или электропривод.

Процесс внутренней регулировки клапанов производится в автоматическом режиме. Это является возможным лишь потому, что в системе существует термочувствительный элемент, который способен контактировать со смешанным потоком, а в зависимости от колебаний температуры смеси от заданного определенного значения, будет сжиматься или расширяться. Именно это будет способствовать увеличению или уменьшению входных отверстий холодной или горячей воды.

3. Эксплуатация термостатического клапана

Устройство термостатического клапана монтируется, а следовательно и располагается на конвекторах и радиаторах. Оно предназначено для регулирования «комнатной» температуры. Такое устройство производит свою работу в автоматическом режиме, а конструктивно состоит из двух частей: корпуса клапана и чувствительного элемента.

Первый монтируется непосредственно на радиатор, или же на подающую трубу радиатора. Устройство чувствительного элемента устанавливается уже поверх корпуса клапана. Он способен иметь в своем арсенале дистанционный или встроенный датчик. Первый может пригодиться в том случае, когда радиатор будет располагаться непосредственно за крышкой, так как если производить монтаж на сам радиатор или в близь его, можно получить неточные значения комнатной температуры.

Сам чувствительный элемент может работать лишь посредством сильфонов, который заполняются газом. При повышении температуры будет нагреваться газ, а вследствие чего и расширяться. Это приведет шток в движение, который располагается в самом корпусе клапана. В свою очередь будет снижаться расход воды через сам радиатор. Расстояние, которое заполняется между сильфоном и штоком, может быть изменено в следствии поворота чувствительного элемента, что также приведет к тому, что установка «комнатной» температуры изменится.

Сам корпус клапана может оснащиваться посредством ограничителя, который будет регулировать максимальный водный расход непосредственно через радиатор, что необходимо для того, чтобы обеспечить достаточное охлаждение воды даже в случаях, когда устройства термостата нуждается в максимальной подаче мощности тепла.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Принцип работы термостатического клапана — Всё об отоплении

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Как правильно установить и настроить термостатический клапан

Отапливая помещения любого назначения, важно не только создать комфортный климат, но и обеспечить рациональный расход топлива. В решении этих задач помогают термостатические клапаны, которые устанавливают на тех участках теплового контура, где подключены теплообменники. Особенно удобно при помощи термоклапанов регулировать уровень нагрева теплого пола.

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Классификация термостатических клапанов

Типов и видов термоклапанов довольно много, однако все они имеют общее строение:

  • корпус – муфта или тройник,
  • клапан – регулирующий или запирающий механизм,
  • вентиль с термостатом – управляющий механизм.

Классифицируют термостатическую арматуру по нескольких параметрам:

  • конструкции корпуса,
  • размещению регулирующего вентиля,
  • назначению,
  • способу регулировки потока,
  • способу управления.

По конструкции корпуса выделяют следующие виды термостатических клапанов:

Корпус прямого и углового термоклапана представляет собой соответственно прямую и угловую муфту, корпус трехходового – тройник.

Размещение регулирующего вентиля может быть:

  • осевым – вентиль расположен напротив одного из патрубков на его продолжении, клапан называют осевым;
  • боковым – вентиль расположен перпендикулярно корпусу, сбоку, дополнительного названия клапан с боковым вентилем не имеет и называется только по форме корпуса.

По назначению выделяют термоклапаны:

  • радиаторные – для подключения теплообменных приборов,
  • смесительные или подмешивающие – для регулировки напора и температуры воды в водоразборных кранах и системах “теплый пол”,
  • переключающие – для изменения направления потока рабочей среды в отопительных и водоснабжающих контурах,
  • разделительные – для распределения рабочей среды на два потока.

Способы регулировки потока определяют следующую классификацию балансировочной арматуры:

  • настраиваемые или клапаны с открытой регулировкой – настроить напор и температуру можно в любое время, вентиль управляется без специальных ключей;
  • закрытые или клапаны предварительной настройки – параметры рабочей среды выставляются при монтаже системы, для их перенастройки необходим специалист и набор специнструментов.

В зависимости от способа управления выделяют термоклапаны:

  • ручные – настройка производится вращением вентиля,
  • автоматические – оснащены термоголовкой, реагирующей на изменение температуры и давления теплоносителя,
  • удаленного управления – оснащены выносным термоэлементом, реагирующим на изменение температуры в помещении, с возможностью настройки оптимального диапазона.

Особенности установки и настройки

При монтаже термоклапанов на различных участках трубопровода возникают определенные сложности.

Заранее зная об особенностях установки, этих сложностей удастся избежать:

  • Перед установкой регулирующего устройства подачу рабочей среды на ремонтируемом участке отключают, остатки воды сливают.
  • По ходу подачи жидкости или газа перед термоэлементом устанавливается кран, с помощью которого можно будет при необходимости отключить узел с термоклапаном.
  • Термоклапаны в теплосетях устанавливают на трубе подачи, при подключении к теплообменным приборам – на входящем патрубке или участке трубы перед ним.
  • В двухконтурной системе на обратной трубе после выхода из теплообменного прибора устанавливают дроссель, служащий для уменьшения пропускной способности обратного контура. Так достигается баланс давления в батарее, не возникает разрежения и завоздушивания.
  • Регулирующая арматура автоматического управления и выносной термоэлемент при удаленном управлении устанавливаются таким образом, чтобы контактировать с воздухом в помещении. Недопустимо прятать калибровочные элементы за шторами, мебелью, декоративными накладками.
  • При расположении ниже 80 см от пола термоэлемент может остывать, так как внизу находится самая холодная зона, и некорректно регулировать температуру в помещении.
  • Термостатический элемент не устанавливают вертикально, чтобы восходящие потоки теплого воздуха от теплообменника не влияли на точность работы прибора. Вентиль располагают в направлении от теплообменного устройства.

Обратите внимание! Нахождение терморегулирующего устройства под прямым воздействием солнечного света, теплого воздуха от работающих нагревательных приборов и электрооборудования негативно влияет на точность настройки параметров рабочей среды. Поэтому нельзя устанавливать терморегулятор вблизи кухонных плит, водонагревателей, котлов, холодильников.

  • В доме с центральным отоплением регулирующая арматура на батареи ставится только при наличии байпаса или трубы-перемычки между подающей и обратной трубой. В противном случае термоклапан будет регулировать давление в стояке и температуру не только в “своей” батарее, но и у соседей.
  • Для подключения радиаторов и регистров отопления выбирают угловые или прямые термоклапаны в зависимости от геометрии трубопровода. При этом вентиль должен быть осевым, чтобы исключить возможность случайного механического воздействия на него, например, при передвижении мебели.

Обратите внимание! Существуют устройства, специально разработанные для установки на радиаторы справа или слева. Нельзя устанавливать арматуру в обратном направлении, так как при неправильном расположении открываться клапан будет не из-за изменения температуры, а под давлением рабочей среды, и регулировка нарушится.

  • В системе водяного теплого пола устанавливают клапаны с боковым вентилем, так облегчается доступ к настройке.
  • Перед водоразборными узлами в частном домовладении или квартире оптимальным является использование смесителя, оснащенного термостатическим клапаном, или термоклапана с ручной настройкой.
  • Системы водоснабжения в общественных помещения целесообразно оснащать термоклапаном с удаленным управлением или предварительной настройкой, чтобы исключить возможность вмешательства в работу системы посторонних.
  • В качестве уплотнителя при резьбовом соединении термостатического клапана с трубопроводом нельзя использовать ФУМ-ленту, так как она может дать течь при малейшем обратном ходе резьбы при температурном расширении патрубков. Надежное соединение получают при уплотнении узла герметизирующими нитями: полимерными или льняными с термостойкой краской.

Установка термоклапана в системе “теплый пол”

Монтаж термоклапана в горизонтальный теплообменный контур имеет свои особенности. Так как для оборудования теплого водяного пола обычно используют трубы из полимеров, температура теплоносителя должна быть ниже, чем в батареях. Кроме того, это предотвращает перегревание пола, а значит ходить по нему будет комфортнее. Поэтому основная задача термоклапана – поддерживать температуру в трубах на уровне, достаточном для создания комфортного климата и не опасном для трубопровода и жителей дома.

Важно правильно выбрать и установить терморегулирующее устройство, соответствующее размерам и назначению помещения.

  • Нежилые помещения и жилые комнаты малой площади. В коридоре, ванной или кухне, а также в небольших комнатах теплый пол может быть единственным источником тепла – как правило, этого достаточно. Рабочей среде для прохождения короткого контура не требуется высокое давление, поэтому ставят простой терморегулятор без подмешивания. Если поступающая от котла вода нагрета выше допустимого, клапан закрывается, не пуская горячую воду в трубопровод и предотвращая перегрев труб и пола. При этом теплоноситель в трубах остается и продолжает отдавать полу тепло. Когда рабочая среда в теплообменном контуре остывает, клапан открывается, в трубы поступает горячая вода, которая при смешивании с остывшей достигает нужной температуры.
  • Жилые помещения небольшой площади, где теплый пол является дополнительным источником тепла. Как правило, основной обогрев идет за счет теплоотдачи батарей, а тепловой контур под напольным покрытием добавляет комфорта. Термостатический клапан с подмешиванием устанавливают на входе в первую из батарей комнаты, для регулировки напора поступающей горячей воды от котла. В обратку врезается еще один термостат, регулирующий температуру энергоносителя, поступающего после радиаторов в трубопровод водяного пола.
  • Жилые помещения большой площади или единый тепловой контур частного дома. Устанавливают трехходовые термостатические клапаны с подмешиванием, то есть с подключением к системе холодного водоснабжения. Такой термоклапан регулирует распределение рабочей среды в батареи и водяной пол: теплоноситель с температурой 90 градусов подается в радиаторы или регистры, а для подачи в горизонтальный теплообменник к горячей воде подмешивается холодная, готовая смесь с температурой около 50 градусов обогревает пол. Такая система может обогревать помещения несколькими способами: при одновременной работе батарей и теплого пола или при включении только одного контура, когда не нужна большая поверхность теплоотдачи.
  • В общественных зданиях или многоквартирных домах теплосеть сложная и разветвленная, так как требуется обогреть помещения различного назначения и площади. Монтируется несколько тепловых контуров и узел смешения, в котором располагается трехходовой клапан с подмешиванием, подающий теплоноситель установленной температуры в коллектор. И уже из коллектора выходят ответвления в каждый контур. При необходимости индивидуальной регулировки температуры в каждом помещении можно установить отдельные термоклапаны.

Как регулировать работу отопительной системы с помощью термостатического клапана

Установив термоклапан, необходимо откалибровать его таким образом, чтобы дальнейшая регулировка процесса отопления происходила с минимальным вмешательством со стороны человека:

  • Полностью открывают клапан.
  • Дожидаются, когда температура воздуха перестанет подниматься.
  • Полностью закрывают балансировочный клапан.
  • Когда в помещении установилась комфортная температура, начинают постепенно снова открывать термоклапан.
  • Когда корпус снова потеплеет, прекращают процесс открывания и оставляют управляющий вентиль в этом положении, пока не потребуется новая настройка.

Термостатический клапан систем водяного отопления для установки на радиаторы


Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет. Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления

предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Термостатический клапан

принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

  • а) по способу установки;
  • б) по типу систем отопления;
  • в) по разновидности вещества в термоэлементе;
  • г) по виду термоэлемента;
  • д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Как правильно установить термостатический клапан


Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Источники: http://otivent.com/trexxodovoj-klapan-v-sisteme-otopleniya, http://infotruby.ru/armatura/termostaticheskij-klapan, http://www.natrix-el.kz/otoplenie-doma/avtomatika-raspredelenie-i-zashchita-sistem-otopleniya/termostaticheskij-klapan.html

Термостатический клапан для радиатора отопления: принцип работы

В современных конструкциях радиаторов отопления  используют специальные механизмы и элементы для регулировки требуемых параметров работы. В зависимости от типа батареи отопления, от варианта используемого теплоносителя необходимы разные регуляторы комфортной температуры в помещении. Чаще всего для этого используют термостаты.

Термостатические регуляторы устанавливают по нескольким причинам:

  • установлено большее количество секций радиатора, чем требуется для помещения;
  • экономия на отоплении, когда температура за окном нестабильна;
  • вне зависимости от температуры теплоносителя можно отрегулировать нужную температуру в сторону уменьшения или увеличения показателя;

Устройство термостата

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть – продолжение нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка. Чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент, который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка), на которой нанесена шкала режимов работы. Для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла. Уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же, только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя.

При повороте регулятора или установке необходимого значение на электронной панели устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требует соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

В зависимости от способа регулировки термостаты бывают механические (ручные) и автоматические. Ручные модели требуют вмешательства в работу: проворачивания механизма сужения диаметра протока в трубе для достижения требуемой температуры. Автоматические модели имеют более совершенную конструкцию и не требуют постоянной ручной регулировки, они фиксируют понижение температуры теплоносителя или воздуха и сами увеличивают или уменьшают поток теплоносителя.


По типу наполнителя сильфона терморегуляторы делят на жидкостные и газонаполненные. Жидкостные считаются чувствительными на отклонение от установленной нормы и быстро передают импульс на механизм работы термостатической головки. Газонаполненные – более современные, работают за счет давления  газа, который располагается в наиболее дальней части от горячего теплоносителя и клапана, поэтому наиболее точно улавливает значения температуры в помещении.

По форме исполнения бывают прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

В зависимости от схемы отопительной системы трубы подачи горячей воды к радиатору подводят по-разному, и заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система, где горячая вода идет по одной трубе, и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас – трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе, где для притока теплоносителя – одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления. В централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды.

Как настроить регулятор температуры

Настраивают термостат отопления после изоляции помещения от утечек тепла, закрыв плотно двери и окна. После этого включается отопление, клапан должен быть полностью в поднятом состоянии (максимальная теплоотдача), замеряется температура воздуха. Когда она увеличится на 5 градусов, клапан закрывают. После небольшого перерыва регулятор постепенно открывают до момента, когда пойдет вода, и нагреется клапан, положение запоминается.

Направляющая термостатического клапана | Только радиаторы

Добро пожаловать в блог Only Radiators, где на этой неделе мы исследуем термостатический клапан радиатора, или TRV.

Введение в термостатические клапаны

Термостатическая головка вентиля радиатора является квинтэссенцией радиаторной технологии. Это один из многих возможных регуляторов нагрева для регулирования температуры воздуха в комнатах. И из-за его большой стоимости и простой функции, он является одним из самых популярных.

Вы найдете или установите свой TRV сбоку от радиатора, а правильная настройка позволит вам максимально использовать один котел и наслаждаться разным теплом в разных комнатах.

Как работают термостатические радиаторные клапаны?

TRV — это саморегулирующийся клапан, то есть он регулирует поток воды в ваш радиатор в зависимости от настройки.

Головка термостатического клапана устанавливается сверху на корпус клапана. А при изменении комнатной температуры головка клапана расширяется, регулируя штифт в корпусе клапана так, чтобы он открывался или закрывался.

Расширение по мере нагрева помещения блокирует корпус клапана, чтобы в радиатор поступало меньше горячей воды.

Сжатие по мере того, как комната охлаждается, открывает корпус клапана для подачи большего количества горячей воды в радиатор.

TRV бывают двух основных конструкций. Это могут быть восковые или жидкие модели, а жидкостные термостатические радиаторные клапаны являются более поздней разработкой. Их основным преимуществом перед восковыми термостатическими клапанами является более быстрая регулировка в зависимости от изменения температуры.

Как восковые, так и жидкостные термостатические радиаторные клапаны обеспечивают автоматическую регулировку, в отличие от вашего основного ручного радиаторного клапана.

Термостатические клапаны

: преимущества и недостатки

Основным преимуществом термостатических радиаторных клапанов является их потенциал энергосбережения. Максимально используйте настройки TRV для управления температурой в отдельных помещениях и сэкономьте деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Настраиваемые возможности TRV

Гибкость является движущей силой установки термостатических вентилей радиатора в вашем доме. Избегайте потерь энергии и предотвратите повреждение от мороза, появление плесени и других проблем, связанных с климатом, которые могут мешать обслуживанию дома.Вот два ключевых сценария…

В более оживленных помещениях, таких как гостиная, которые больше нагреваются от движений вашей семьи, бытовой техники и даже от солнечных лучей, светящих через окна, TRV можно настроить на более низкую температуру. Ваш TRV будет ограничивать поток воды при достижении нужного тепла, и вы избежите перегрева участков вашего дома, которые естественным образом являются самыми горячими.

Затем в менее людных помещениях, таких как запасные спальни или внешние общественные зоны, вы можете установить TRV еще ниже и избежать обогрева помещений, которые не так часто используются вашей семьей.

Термостатические радиаторные клапаны демонстрируют свой экономический потенциал, позволяя вам экономить деньги и топливо, наслаждаясь комфортным отоплением дома.

Возможные проблемы с термостатическим клапаном радиатора

При правильном уходе за термостатическим вентилем радиатора недостатков нет. Однако можно столкнуться с проблемами.

Старые термостатические клапаны легко спутать с комнатной температурой. Сквозняки или вентиляция воздействуют на клапан, вызывая гораздо более высокие или более низкие показания, чем на самом деле.

И эти простые устройства могут влиять на серьезные проблемы, зависящие не только от того, сломаются ли они, но и от того, когда они сломаются.

Если термостатический клапан радиатора перестает работать при выключении, радиатор не включится, что может привести к образованию конденсата, плесени, повреждениям от мороза и другим проблемам, связанным с холодом. И если ваш TRV сломается во включенном состоянии, он будет качать бесконечную горячую воду через радиатор и вызовет серьезный перегрев.

По этой причине выполняйте частые проверки TRV, чтобы обеспечить точное обнаружение температуры окружающей среды, и не оставляйте их на высоких настройках, когда находитесь вне дома в течение значительного периода времени.

Ванные комнаты: TRV No-No

Не делайте ошибку, устанавливая термостатический клапан радиатора в ванной комнате, так как тепло, выделяемое вашим душем или ванной, нанесет ущерб термостату TRV. Вместо того, чтобы предотвращать образование конденсата, который часто мешает ванным комнатам, TRV отключится и ничего не сделает.

Еще одно соображение: не устанавливайте термостатические радиаторные клапаны в той же комнате, что и ваш основной термостат. Этот блок подключается непосредственно к вашему котлу, поэтому вы непреднамеренно создадите конкуренцию между вашим TRV и центральным термостатом.В этой монументальной битве единственный проигравший — домовладелец!



Обещание современного TRV

Термостатические радиаторные клапаны прошли долгий путь со времен основных парафиновых клапанов. Теперь мы рекомендуем TRV большинству наших клиентов из-за их передовых технологий, надежности и надежной настройки. Вот, электронный термостатический вентиль радиатора…

Ведущие бренды систем отопления для дома, такие как Honeywell, продвинули TRV дальше, чем когда-либо. Термостат с питанием от батареи с улучшенным обнаружением тепла гарантирует, что TRV работает с большей точностью, чем любой традиционный термостатический радиаторный клапан.

Электронные TRV

также могут быть подключены к все более популярным интеллектуальным системам отопления. Благодаря постоянно развивающимся возможностям систем «умный дом» и Интернета вещей теперь вы можете управлять своими TRV с помощью смартфона, не вставая с дивана, или даже во время путешествия, чтобы обеспечить безопасное отопление вашего дома в любое время.

Как починить термостатические клапаны

Далее мы рассмотрим две основные проблемы с термостатическим клапаном радиатора и способы их устранения. Если вам нужна более подробная консультация, наша дружная команда всегда доступна по телефону для поддержки.

TRV не являются сложными элементами, и диагностика обычно очень проста. Просто потратьте несколько минут, чтобы оценить ситуацию, прежде чем искать в сети «как снять радиатор с термостатическим клапаном?» и затопление вашего дома, когда было бы достаточно простого исправления.



Как отклеить термостатический вентиль радиатора?

Залипающий клапан, вероятно, является наиболее распространенной проблемой термостатического клапана радиатора. Независимо от того, открыта она или закрыта, в долгосрочной перспективе она вызовет настоящие хлопоты.Обычно это происходит при регулировке клапана в первый раз за долгое время, например, после продолжительных холодов или лета (часто одно и то же!).

Чтобы исправить это, установите TRV на максимальное значение, а затем вручную отверните гайку для снятия термостата. Вы обнаружите поршень, который обычно пружинит и плавно сжимается. Возьмите немного WD40 и нанесите небольшое количество, пока он снова не начнет плавно двигаться.

Если поршень не реагирует, вам следует заменить TRV. Оставайтесь с нами до конца этой статьи, когда мы представим нашу подборку лучших на рынке TRV…



Термостатический клапан не включается или не выключается?

Если поршень движется плавно, но ваш TRV не работает, скорее всего, внутренние детали вышли из строя.Это случается время от времени, особенно в старых моделях, поэтому воспользуйтесь этой возможностью, чтобы модернизировать отопление вашего дома и извлечь выгоду из надлежащей функции TRV. Установите новый TRV, убедитесь, что клапан работает, и вас ждут годы беззаботного модулированного отопления.

Избегайте слишком позднего обнаружения поломки термостатического клапана, а также предотвращения залипания TRV, периодически проверяя и смазывая поршень клапана. Также важно не допускать попадания пыли и другого мусора в вентиляционные отверстия вокруг головки клапана, так как это может снизить точность показаний TRV.



Стоит ли иметь дома TRV?

Абсолютно! В доме с несколькими радиаторами, отапливающими помещения с разной интенсивностью движения, термостатические радиаторные клапаны — не проблема! Нагревайте там, где хотите, и никаких потерь там, где не нужно.

Благодаря простому обслуживанию, о котором мы упоминали, ваши TRV будут работать безотказно в течение многих лет. А если у вас есть интеллектуальная система отопления дома, набор электронных термостатических вентилей радиатора станет вашим лучшим решением для значительной экономии энергии и денег.

Помогайте окружающей среде, заботясь о своем собственном обогреве. Вот почему наше правительство поощряет использование TRV в новых строительных нормах. Мы в Only Radiators глубоко заботимся о сохранении нашей планеты — по этой причине мы полностью поддерживаем TRV!



Наш ассортимент термостатических радиаторных клапанов

Просмотрите наш полный ассортимент радиаторных клапанов и найдите идеальный продукт для отопления вашего дома уже сегодня.

А пока давайте взглянем на некоторые из наших бестселлеров..

Термостатические клапаны Принцип работы | Инструменты КИП

Термостатические клапаны используются для плавного пропорционального регулирования расхода в зависимости от настройки и температуры датчика. Клапаны являются самодействующими, т. е. они работают без подачи вспомогательной энергии, такой как электричество или сжатый воздух.

Термостатические клапаны

Поскольку клапаны постоянно регулируют расход в зависимости от потребности, они особенно подходят для регулирования температуры.Требуемая температура поддерживается постоянной без перерасхода:

  • охлаждающая вода в системах охлаждения,
  • горячая вода или пар в системах отопления.

Максимальная экономичность и эффективность.

Термостатические клапаны состоят из трех основных элементов:

1. Секция настройки с ручкой, эталонной пружиной и шкалой настройки.

2. Корпус клапана с диафрагмой, запорным конусом и уплотнительными элементами.

3. Герметичный термостатический элемент с датчиком, сильфоном и наполнителем.

Как это работает?

Когда три элемента собраны вместе, клапан установлен, а датчик расположен в точке, где температура должна регулироваться, последовательность функций следующая:

1. В датчике создается зависящее от температуры давление паров наддува.

2. Это давление передается на клапан через капиллярную трубку и сильфон и действует как открывающая или закрывающая сила.

3. Ручка на секции настройки и пружина создают усилие, противодействующее сильфону.

4. Когда создается баланс между двумя противодействующими силами, шток клапана остается в своем положении.

5. Если температура датчика или его настройки изменены, точка баланса смещается, а шпиндель клапана перемещается до тех пор, пока баланс не восстановится или клапан полностью не откроется или не закроется.

6. При изменении температуры датчика изменение расхода приблизительно пропорционально.

Термостатические клапаны широко используются для регулирования температуры во многих различных машинах и установках, где требуется охлаждение.Термостатический клапан всегда открывается, пропуская поток при повышении температуры датчика. Клапан может быть установлен как в подающем, так и в обратном трубопроводе охлаждающей воды.

Статьи, которые могут вам понравиться :
Клапаны ОВКВ
Клапан управления Cv или Kv
Привод электродвигателя
Вопросы по регулирующим клапанам
Демпферы и жалюзи

Как работают термостатические радиаторные клапаны?

В этой статье мы рассмотрим термостатические радиаторные клапаны, также известные как TRV.Мы посмотрим, как они работают и как их лучше всего использовать. Так что же на самом деле делает термостатический радиаторный клапан? Он предназначен для автоматической регулировки количества горячей воды, поступающей в радиатор, в зависимости от температуры в помещении, а НЕ в зависимости от температуры в радиаторе, что является распространенным заблуждением, к которому мы скоро придем. То, как TRV работают автоматически, на самом деле очень просто. Поток отопления выходит из котла либо по медной, либо по пластиковой трубе (или по тому, что установил сантехник).На трубе есть гайка, седло клапана и штифт. Штифт может двигаться вверх и вниз внутри клапана, что, в свою очередь, пропускает воду в радиатор. Кроме того, штифт будет иметь резиновый или медный конус. Если шпильку надавить вниз, вода в радиатор не попадет, а если слегка приподнять, вода будет поступать в радиатор. Как термостатический радиаторный клапан автоматически регулирует положение этого штифта? Сверху штифта находится термостатическая часть радиатора. Это пластиковая деталь, которую вы скручиваете с цифрами сбоку, которые соответствуют тому, насколько жарко вы хотите, чтобы в комнате было.Обычно у них есть чувствительный металл, который будет расширяться и сжиматься при нагревании или охлаждении. Чем горячее что-то, тем больше оно расширяется, а чем оно холоднее, тем сильнее оно сжимается. Точно так же другие термостатические радиаторные клапаны будут использовать небольшую канистру с воском, и при нагревании воск расширяется и проталкивается вниз. Теперь давайте рассмотрим альтернативный метод, который представляет собой TRV, содержащий металлическую катушку. Металлическая катушка находится внутри термостатической части клапана. В зависимости от желаемой температуры в помещении вы открываете и закрываете вентиль радиатора.Вся катушка и пластиковый бит будут двигаться немного вверх или вниз. Когда в комнате холодно, пружина сжимается, позволяя штифту подняться и направить горячую воду в радиатор, нагревая радиатор и, следовательно, нагревая комнату. Когда в комнате жарко, металлическая пружина расширяется и оказывает давление на штифт радиатора, закрывая клапан, а затем останавливая любой поток, поступающий в радиатор. Как видите, это очень простой способ автоматизировать количество тепла, которое входит и выходит из радиатора, в зависимости от температуры в помещении.Но это приводит нас к обнаруженной нами проблеме, связанной с тем, что люди могут неправильно использовать свои термостатические радиаторные клапаны. Представьте, что вы заходите в комнату, а там холодно. Вы чувствуете радиатор, и он горячий. Это означает, что TRV знает, что в комнате холодно, и включил радиатор, чтобы попытаться нагреть ее. Что тогда сделают многие люди, так это посмотрят на цифры на боковой стороне клапана радиатора, которые будут говорить, например, 3 из 10. Поскольку в комнате холодно, люди часто делают это, поворачивая клапан радиатора до 10. и это означает, что он никогда не выключится, что противоречит цели наличия TRV.Основная причина установки TRV — экономия денег на счетах за отопление. Так что, если вы войдете в холодную комнату, радиатор горячий, ТРВ работает нормально, и вы включите его на 10, радиатор никогда не выключится, и вы никогда не сэкономите деньги. Теперь вы знаете, как получить максимальную отдачу от TRV, вы можете подумать об установке некоторых или обновлении существующих. Если это так, обязательно ознакомьтесь с нашим фантастическим ассортиментом термостатических клапанов для радиаторов, где вы найдете огромное разнообразие, подходящее к вашему стилю радиатора! Радиатор, изображенный на основном изображении, представляет собой черный изогнутый полотенцесушитель Ferroli . Статья Бенджамина Кларка

Как работают термостатические клапаны в системе охлаждения автомобиля — carengineered.com | by Carengineered

Ранее мы обсуждали двигатель и его части, в которых мы обсуждали систему охлаждения двигателя в качестве обзора.

Также мы обсудили функции и части радиатора, который также является еще одним важным компонентом системы охлаждения двигателя любого автомобиля.

Сегодня мы поговорим о клапане термостата, который также является основным компонентом системы охлаждения любого двигателя.

Клапан термостата работает очень просто. Он позволяет охлаждающей жидкости течь в радиатор для охлаждения или ограничивает поток охлаждающей жидкости, когда он недостаточно горячий.

Также поддерживает постоянную температуру двигателя.

При запуске двигателя уже охлажденная охлаждающая жидкость начинает течь через блок цилиндров.

Когда двигатель прогревается до такой степени, что температура достигает 90 градусов Цельсия (приблизительно), клапаны термостата открываются или, другими словами, сужаются, прокладывая проход для горячей охлаждающей жидкости, которая устремляется в радиатор.

Эта охлаждающая жидкость после достижения радиатора проходит через алюминиевые ребра, которые расположены параллельно друг другу и работают как теплообменники, что позволяет горячей охлаждающей жидкости отдавать тепло в атмосферу, позволяя охлаждающей жидкости охлаждаться, а затем снова циркулирует в двигателе для поглощения тепла, а затем снова сбрасывается в атмосферу через радиатор.

Этот цикл продолжает вращаться, позволяя двигателю постоянно охлаждаться и поддерживать постоянную температуру двигателя.

Термостат сжимается и расширяется для разных температурных диапазонов за счет небольшого цилиндра, расположенного внутри этого устройства.

Этот небольшой цилиндр состоит из воска, который начинает плавиться при температуре около 90 градусов Цельсия (температура плавления воска может варьироваться).

Когда этот воск нагревается, он расширяется, позволяя соединенному с ним стержню вытолкнуться из цилиндра и открыть клапан.

Точно так же, когда воск остывает, он превращается в твердую форму, которая снова тянет стержень назад, и поэтому говорят, что клапан находится в закрытом положении.

Толкание и вытягивание штока контролируется пружинным механизмом, который также находится в этом устройстве и связан со штоком.

Таким образом, термостатические клапаны представляют собой сложную инженерную модель, основанную на простых концепциях.

Функции клапана термостата в автомобиле

Хороший автомобиль может служить вам верой и правдой долгие годы. На самом деле, это может растянуться на десятилетия, если за автомобилем хорошо ухаживают и обслуживают. Если вы решите обменять свой автомобиль на более новую модель, его общее состояние повысит его стоимость.Знание функций некоторых ключевых частей вашего автомобиля и своевременное техническое обслуживание необходимы любому водителю. Одной из таких деталей является клапан термостата . Давайте посмотрим, что делает эта часть, как диагностировать сбои и как это исправить.

Что делает клапан термостата?

Также известный как клапан термостата или просто термостат, этот клапан отвечает за снижение температуры двигателя автомобиля .Хотя многие из нас знают о потенциальных опасностях перегрева двигателя, двигатель также не будет работать должным образом, когда он слишком холодный. Следовательно, работа термостата заключается в регулировании температуры между этими крайними значениями, создавая благоприятную среду, которая способствует оптимальному вождению, контролируя поток охлаждающей жидкости , которая может циркулировать в двигателе. Клапан термостата обеспечивает циркуляцию охлаждающей жидкости и поддерживает охлаждение двигателя.

Поскольку термостат работает как клапан, он имеет 2 положения: открыто и закрыто.Когда клапан находится в открытом положении, охлаждающая жидкость может протекать через него, что снижает температуру двигателя. Когда клапан закрывается, он блокирует поступление свежей охлаждающей жидкости в двигатель, позволяя ему прогреться. Эта деталь работает вместе с радиатором вашего автомобиля . Когда охлаждающая жидкость становится слишком теплой, она возвращает ее к радиатору, который возвращает ее к подходящей температуре.

Холодный двигатель — Когда термостат определяет, что двигатель слишком холодный, он закрывается.Это предотвращает выход охлаждающей жидкости из двигателя и попадание охлаждающей жидкости в радиатор для охлаждения. Это позволяет охлаждающей жидкости нагреваться вместе с двигателем , нагревая , нагревая двигатель в целом.

Горячий двигатель — Когда термостат определяет, что двигатель становится слишком горячим, он открывается. Это позволяет свежей холодной охлаждающей жидкости поступать в систему, которая начинает охлаждать ее до более безопасной температуры. Охлаждающая жидкость, которая стала теплой, выбрасывается в радиатор для охлаждения.

Короче говоря, без термостата вашего автомобиля ваш двигатель рискует перегреться и перегреться или переохладиться и заглохнуть.Термостат поддерживает оптимальную температуру двигателя , что означает, что части вашей системы двигателя могут работать в меру своих возможностей и прослужат дольше, обеспечивая при этом наилучшее вождение.

Заедание клапана

Наиболее распространенная проблема с клапаном термостата, из-за которой он перестает работать, — это застревание в открытом или закрытом положении. Это приведет к тому, что ваш двигатель станет либо слишком горячим, либо слишком холодным, что серьезно повлияет на производительность вашего автомобиля.

Если вы обеспокоены тем, что у вас может заклинить клапан, вы можете проверить и протестировать клапан самостоятельно, выполнив следующие действия:

  • Подготовка: Отсоедините отрицательный кабель аккумулятора и слейте часть охлаждающей жидкости из система. Это предотвратит любые утечки при тестировании.
  • Снятие – Снимите верхний шланг радиатора . Это позволит вам снять корпус термостата и, наконец, сам термостат.При снятии термостата запишите температуру, которая на нем выбита.
  • Проверка – Наполните кастрюлю холодной водой и вставьте термометр . Добавьте термостат и поставьте кастрюлю на плиту. Следите за термометром. Как только температура достигнет числа, которое вы записали, он должен начать открываться. Если это произойдет, то это означает, что ваш термостат в рабочем состоянии. Если этого не происходит или термостат начинает открываться только при более высоких температурах, он неисправен и требует замены.

Обслуживание

Если вы не разбираетесь в механике, вам не о чем беспокоиться, так как ваш термостат может быть проверен профессионалом в рамках регулярного обслуживания и ремонта. Не беспокойтесь, если вы давно не обслуживали свой автомобиль, ведь лучше поздно, чем никогда. Если вы живете в районе Spring или Houston, TX , вам следует сделать первую остановку в Das European Autohaus. Мы специализируемся на импортных автомобилях и 4.5 звезды, команда в Das European Autohaus точно знает, как

Как работают термостатические душевые клапаны?

Термостатические душевые краны становятся все более и более популярными, поскольку люди стремятся улучшить контроль над своим душем и получить максимально возможный комфорт.

В этой статье мы объясним, что такое термостатический душевой клапан и как он работает.

Что такое термостатический душ?

В отличие от обычного душа, в котором вам нужно отрегулировать краны горячей и холодной воды, чтобы добиться нужной температуры, термостатический душ содержит смесительный клапан, который подает горячую и холодную воду до точной температуры.

Это обеспечивает большее удобство, контроль и безопасность, поскольку означает, что вам не нужно беспокоиться о том, будет ли температура слишком низкой или слишком высокой. Душ позаботится об этом за вас.

Поэтому душ такого типа особенно удобен для пожилых людей или родителей с маленькими детьми. Потенциальная проблема быть отруганным горячей водой значительно снижена.

Как работает клапан?

На термостатическом клапане для душа вы увидите выбор настроек или температур, которые позволят вам контролировать, насколько горячим или холодным будет ваш душ.

Для достижения нужной температуры в этих типах душей хранится большое количество горячей воды и соответственно смешивается с нужным количеством холодной воды.

Если изменить температуру на клапане середины душа, то результат должен быть практически мгновенным, а не по прошествии дней ожидания в течение веков получения желаемой температуры.

Отличная функция безопасности большинства современных термостатических предохранительных клапанов — это способность обнаруживать перебои в подаче холодной воды, что приводит к мгновенному отключению душа.Это помогает гарантировать, что человек, принимающий душ, не ошпарится очень горячей водой.

Могу ли я получить электрический термостатический клапан для душа?

Нет, у вас должна быть обычная система центрального отопления с горячей водой, чтобы использовать термостатический клапан для душа, поскольку они полагаются на смешивание горячей и холодной воды для мгновенного достижения желаемой температуры.

Электрические душевые кабины работают немного по-другому, они имеют собственный нагревательный элемент, который нагревает подачу холодной воды.Электрический душ полезен во многих случаях, но, к сожалению, не совместим с термостатическими душевыми клапанами.

РОДСТВЕННЫЕ СТАТЬИ

• Ванны или душевые – на что расходуется больше воды?

• Различные варианты душа для дома

• Что установить: новую ванну или новый душ?

Блог — Что такое клапан регулирования температуры?

Клапаны регулирования температуры используются для регулирования температуры жидкости в турбинах, компрессорах, а также в водяных рубашках двигателей и системах охлаждения смазочного масла.Они подходят для управления процессами и промышленного применения, где жидкости необходимо смешивать или отводить для достижения оптимальных температур. Они также могут применяться в системах когенерации для контроля температуры в контуре рекуперации тепла, обеспечения надлежащего охлаждения двигателя и максимальной рекуперации тепла.

Клапаны, используемые в промышленности, чаще всего характеризуются количеством портов, которые они имеют. Как следует из названия, двухходовой клапан имеет два порта, трехходовой клапан имеет три порта и так далее.Поскольку разные клапаны поддерживают разные скорости потока, диапазоны температур, типы жидкостей и давления, знание этих требований поможет выбрать подходящий клапан. AMOT производит два типа 3-ходовых регулирующих клапанов: термостатические (внутренние датчики) и приводные (внешние датчики).

Типы клапанов регулирования температуры

Термостатические регулирующие клапаны

Клапан, который приводится в действие за счет внутреннего измерения и регулирования температуры жидкости, называется термостатическим клапаном.Этот тип клапана является автономным без какого-либо внешнего источника питания. Компания AMOT впервые применила эту технологию в 1948 году, когда мы внедрили в конструкцию нашего клапана специальный воск, который остается в полутвердой форме и очень чувствителен к изменениям температуры. При изменении температуры жидкости парафин расширяется или сжимается, что, в свою очередь, сдвигает клапан вверх или вниз, открывая или закрывая отверстия.

                                   2 дюйма, модель BO                                    Модель R

Диапазон рабочих температур определяется химическим составом воскового материала и устанавливается на заводе в соответствии с рекомендациями производителя двигателя или оборудования.После того, как термостатический элемент откалиброван на заданную температуру, его нельзя изменить, пока не будет установлен новый элемент. Эта прочная, но простая конструкция предотвращает случайное включение оборудования слишком горячим или слишком холодным оператором, что может привести к повышенному расходу топлива, дорогостоящему ремонту и простоям.

Приводные регулирующие клапаны

В отличие от клапанов с внутренним датчиком, регулирующий клапан с приводом обычно является частью полной системы, которая измеряет изменения температуры с помощью внешнего датчика.Зонд посылает сигнал на панель управления, которая открывает или закрывает порты клапана с помощью внешнего источника питания. Типичные типы систем включают электрические, пневматические или их комбинацию. Хотя для работы этого типа клапана необходимо больше компонентов, они имеют ряд преимуществ. Во-первых, они, как правило, гораздо более точны, поэтому, если ваше приложение требует очень точного контроля температуры, это может быть лучшим вариантом. Во-вторых, в отличие от термостатических клапанов, эти системы позволяют гибко регулировать диапазон температур при изменении условий эксплуатации.

  Электрический клапан модели G    Пневматический клапан модели G        Датчик температуры         ПИД-регулятор

Как они используются?

Термостатические и приводные клапаны

AMOT одинаково хорошо работают в приложениях, требующих смешивания жидкостей двух разных температур или для отвода жидкостей к охладителю, теплообменнику или радиатору. Кроме того, клапаны AMOT могут работать в любом положении, что позволяет устанавливать клапаны в зависимости от того, что лучше всего подходит для существующей трубопроводной системы.На приведенных ниже схемах показаны типовые конфигурации трубопроводов для каждого применения.

Смешивание

Когда клапаны используются для смешивания, порт C — это входной порт холодной жидкости из охладителя, порт B — это входной патрубок горячей жидкости, а порт A — общий выход. Порт A является портом измерения температуры и смешивает горячую и холодную жидкости в правильной пропорции для получения желаемой температуры на выходе из порта A.

Перенаправление приложений

Когда клапаны используются для отвода, впускным отверстием является порт A (порт измерения температуры), при этом порт C подключается к охладителю, а порт B подключается к байпасной линии охладителя.

Если вы не уверены, какой клапан лучше всего подойдет для вашего применения, наше руководство по выбору, фильтры продуктов или калькулятор расхода помогут сузить варианты.

Принцип работы термостатического клапана: Обзор термостатических клапанов Herz Armaturen

Добавить комментарий

Ваш адрес email не будет опубликован.
