Поверхностный дренаж: способы устройства и оформления

Устройство систем дренажа — одна из составляющих работ по благоустройству участка. В некоторых случаях — очень важная составляющая. Даже если владелец и не планировал масштабных работ по осушению территории, то хотя бы поверхностные дренажные канавы, отмостка и водостоки всё равно устраиваются.


Водоотводящий лоток по краю дорожки

В предыдущей статье Дренажные системы на дачном участке я рассмотрела причины подтопления участка и основные принципы дренажа. В этой публикации хочу более подробно остановиться на способах устранения лишней воды на участке и декоративных возможностях оформления приспособлений для отвода влаги.

Ведь вода на участке — это не только стихийное бедствие, это ещё и огромные возможности и отличный инструмент для ландшафтного дизайнера.


Декоративное оформление водотоков в ландшафте участка

Проект дренажной системы на участке

Устройство системы водоотведения — важный этап в благоустройстве участка. Если есть опасность подтопления высокими грунтовыми водами или почва слабо проницаема для воды, дренирование котлована при строительстве дома обязательно. Лучше выяснить потребность в этом заранее, чтобы не столкнуться с проблемой уже после того, как возведение дома закончено.

Дренажные конструкции потому и называются системой, что подземный дренаж и отмостка, водосточные трубы и поверхностные канавки, даже пруд — всё это единый комплекс, искусственное воссоздание на небольшом участке естественного круговорота воды в природе.

Выпадающая с осадками влага частично поглощается грунтом, частично стекает в водоёмы по естественным уклонам. Вода, которая инфильтровалась в почву, становится грунтовой и так же, по уклонам водоупорных слоёв, стекает в сторону водоёмов, расположенных в низинах.


Устройство системы дренажа фундамента уже построенного дома

Собираясь делать дренажную систему, нужно постараться воссоздать натуральные условия существования воды в природе с помощью искусственных устройств. Крайне желательно рассчитать систему так, чтобы она работала максимально самостоятельно, без использования принуждения в виде дренажных насосов.

Нужно постараться продумать проект водоотведения так, чтобы не было нужды заставлять воду двигаться туда, куда она сама не течёт. Принцип действия дренажной системы должен быть основан на самотёке: поверхностную воду собираем в канавы и позволяем ей утекать с территории участка; слабопроницаемую для влаги глинистую почву при помощи дрен и дренажных подушек делаем легко впитывающей воду.


Лесной ручей

Так, дренажные канавы и лотки имитируют реки, подземные дрены — текущие грунтовые воды, места сбора отведённой воды — озёра и моря: всё как в природе. Тогда функционирование системы дренажа будет наиболее надёжным, независимым от перебоев с электричеством. А ещё такую систему будет легче вписать в ландшафт. Планируя дренаж, необходимо учесть уровень грунтовых вод, естественные уклоны рельефа, глубину залегания фундамента, расположение строений и высоких деревьев на участке.




Ads by

Поверхностный дренаж

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом склоне.

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.


Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.


Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.


Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для

сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.


Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.


Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.


Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

  • Природного ручья

Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта.

Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.


Дренажная канава в виде ручья

  • «Французской» канавы

Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.


Французская канава

  • «Сухого» ручья

«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.


Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

  • Дорожек

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.


Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.


Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.


Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.


Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.


Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.


Поверхностное водоотведение от зданий

Стоку воды в сторону дренажных канав должна способствовать и грамотно устроенная вертикальная планировка участка при разработке проекта строительства дома и других зданий. Такая планировка — одна из составляющих устройства общей дренажной системы. Создание насыпи под домом при строительстве улучшает условия отведения дождевой и талой воды от фундамента строений.


Отмостка вокруг дома

Для отвода воды отмостка по периметру дома, площадка и дорожки перед строением делаются с наклоном в сторону общего водоотведения.  В направлении сточных и дренажных канав или конструкций подземного дренажа должны быть сориентированы и водоотводящие лотки, принимающие воду из водосточных труб на строениях.


Водосточная труба, направленная в отверстие ливневой канализации

Устраивая приёмники воды под водостоками, следует учесть количество поступающей воды. Так, если в прогнозе погоды сказано, что выпало 6 мм осадков (а это средненький такой дождь), это значит, что на каждый квадратный метр кровли дома упало 6 литров влаги. То есть, при площади крыши в 100 квадратных метров, вы должны обеспечить отток воды объёмом в 600 литров.

Засыпной дренаж вокруг дома — мягкая отмостка

Вокруг дома (по периметру) можно организовать засыпной дренаж. Принцип его устройства такой же, как и в описанных выше «французских» канавах: траншея, засыпанная щебнем и гравием. Верхний слой засыпки может быть декоративным, например, из цветной гальки.

Засыпной дренаж —  замена или дополнение отмостки с твёрдым покрытием. Возможно, он лучше подойдёт к дизайну вашего участка. Есть несколько вариантов конечного покрытия мягкой отмостки:

  • декоративные щебень или галька;
  • газонная трава;
  • декоративные растения.

Дренаж вокруг террасы

Засыпной дренаж хорошо использовать не только по периметру зданий, но и вокруг открытой террасы и бассейна — это сделает площадку более аккуратной.

Создать систему поверхностного дренажа не слишком сложно. Конечно, придётся прорыть канавы и облагородить их, если в этом существует необходимость. Но в целом работы можно провести самостоятельно, вооружившись только лопатой и тачкой.

Главное, правильно распланировать направления канав: так, чтобы и вода лишняя ушла, и посадки, особенно деревья и кустарники, без влаги не остались. Также важно соблюсти уклоны для обеспечения самотёка.


Дренаж участка. Фото сайта vashakanalizaciya.ru

Если условия на участке с точки зрения лишней воды более суровые, грунтовые воды расположены высоко, то поверхностным дренажом не обойтись. Потребуется «тяжёлая артиллерия» — глубинный дренаж. Тут уже лопатой не справиться, потребуются масштабные земляные работы и инженерный расчёт.

Читайте также:

  • Дренаж дачного участка
  • Практика водоотвода: поверхностный и глубинный дренаж
  • Дренажные системы на дачном участке: глубинный дренаж
  • Правильная отмостка — не мелочь: подготовительные земляные работы и дренаж
  • Куда течет вода? Водосливные системы для дачного дома

Дренаж участка своими руками — осушение участков +схемы

Дренаж дачного участка лучше доверить специалистам, однако, если нет такой возможности, то можно попробовать разобраться во всем самостоятельно. В первую очередь, надо разобрать разновидности дренажа и различные схемы его устройства, а также предназначение. Дренаж просто необходим, потому что эта система защищает дом и участок от избыточной влажности. Если неправильно его установить, то эффект может быть обратным. Это приведет к затоплению и вымыванию почвы.

Содержание

  1. Виды
  2. Поверхностный
  3. Точечный
  4. Линейный
  5. Глубинный
  6. На глинистых почвах
  7. Использование рельефа
  8. На торфяных почвах
  9. Ошибки при обустройстве
  10. Видео
  11. Схемы

Виды

Дренажная система для дома Для начала, надо разобрать его виды и выяснить особенности работы каждого.

Дренаж бывает:

  • поверхностным;
  • глубинным.

Поверхностный дренаж можно сделать без привлечения мастеров. Это относительно несложная работа.

Глубинный дренаж лучше всего производить еще на этапе постройки дома.

Строение тоже нуждается в защите. Часто бывает так, что поток грунтовых вод проникает в подземные помещения. Вода может затопить погреб, гараж, подземную стоянку или комнату отдыха. Все зависит от того, что находится ниже поверхности земли.

Поверхностный

Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.

Поверхностный дренаж бывает двух типов: точечный и линейный.

  1. Точечный. Такая система состоит из водосборников, которые, в свою очередь, связаны с канализацией. Устройства сбора воды обычно устанавливаются под водостоками, в низинах и под кранами.
  2. Линейный. Система напоминает канал, который имеет склон в сторону колодца. Именно туда поступает влага от ливней.

Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.

Точечный

При точечной планировке лотки устанавливаются, в первую очередь, под сточные трубы дома. В противном случае вода будет постоянно попадать на фундамент и на участок.

Неправильная планировка повлечет за собой проникновение влаги в подземные помещения.

Лотки нужно установить так, чтобы они находились под землей. От них придется провести трубы к канализации. Сверху лоток прикрывается решеткой. Это и защитный, и декоративный элемент одновременно. Для очистки лотка надо только поднять решетку и убрать из емкости мусор.

Линейный

Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

Дренаж линейного типа Для стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

Установка таких систем необходима в случаях, когда:

  • необходима защита фундамента от дождевых вод;
  • есть риск размытия почвы;
  • есть нужда в отводе влаги от сараев, гаражей и других сооружений, расположенных в низине;
  • для защиты дорожек на садовом и дачном участках.

Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Перед обустройством заглубленной системы надо определить, в какую сторону течет вода во время ливней. Именно этот показатель является одним из самых важных.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

  1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
  2. На участке вырываются траншеи. Их схема напоминает елочку.
  3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
  4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
  5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
  6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
  7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

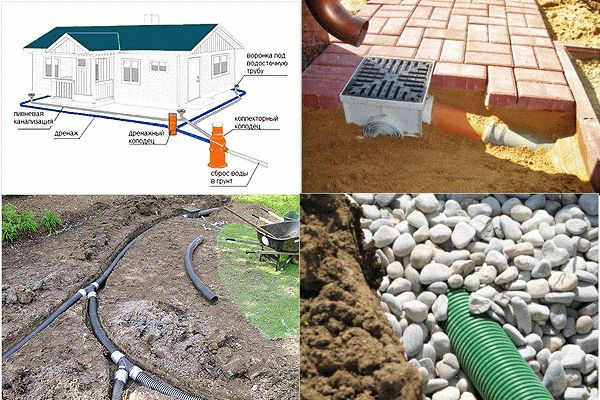

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

На глинистых почвах

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры, касающиеся дрен:

  • уклон;
  • расположение по плану;
  • глубину залегания;
  • расстояние между рядами;
  • устройство устьевой части и смотровых колодцев.

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Использование рельефа

Укладка в глинистую почву

С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж.

Глинистая почва плотная и тяжелая, поэтому для улучшения дренажных свойств грунт следует тщательно разрыхлить. В процессе прокладки дрен необходимо обходить места, предназначенные для проезда автомобиля.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Осушение торфяников позволяет снизить уровень грунтовых вод до 2–2,5 м. Не нужно этого делать, если на вашем участке уже проводилось осушение грунта. Это можно легко определить. На участке проводилось осушение, если на нем не бывает застоев талой воды, а уровень грунтовых вод в паводок не превышает 1,5 м.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Высадите вокруг водоема влаголюбивые плодовые/декоративные культуры.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

На торфяниках растения следует выращивать на приподнятых грядках. Если летом торф пересохнет из-за жары, то его будет нужно регулярно и обильно поливать.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Ошибки при обустройстве

Для заболоченного участка

Самая распространенная ошибка при обустройстве дренажной системы заключается в том, что ее устанавливают без должного проектирования. При установке дренажных труб и систем надо, в первую очередь, разобраться в ситуации. При этом необходимо проанализировать сам участок и характер грунтовых вод.

Например, вода очень часто воздействует на фундамент. Чтобы защитить его, проектировать систему дренажа нужно при строительстве дома. В этом случае потребуется установка дополнительного подвала, который будет служить барьером для грунтовых вод. Если проектирование было произведено неправильно, то ситуация может только осложниться. Грунтовые воды будут поступать в подвал и воздействовать на фундамент. В сложных случаях придется обращаться к специалистам.

Видео

Схемы

Эти схемы помогут вам спланировать дренаж участка соответственно требованиям:

Основные ошибки

Ливневая канализация





Помогла ли вам статья?

ГЛАВА 6 — ДРЕНАЖ

ГЛАВА 6 — ДРЕНАЖ



6.1 Необходимость дренажа
6.2 Различные типы дренаж


Во время дождя или полива поля становятся влажными. Вода проникает в почву и накапливается в ее порах. Когда все поры заполнены водой, говорят, что почва насыщена и больше не может поглощать воду; когда продолжается дождь или орошение, на поверхности почвы могут образовываться лужи (рис. 9).6).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и проникает из бассейнов.

Часть воды, находящейся в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и замещается водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше не остается воды, некоторое время продолжается нисходящий поток, и воздух снова поступает в поры почвы. Эта почва больше не насыщена водой.

Однако насыщение могло продолжаться слишком долго для здоровья растений. Корням растений требуется воздух, а также вода, и большинство растений не могут выдерживать насыщенную почву в течение длительного времени (исключением является рис).

Помимо ущерба урожаю, очень влажная почва затрудняет, а то и делает невозможным использование техники.

Вода, стекающая из насыщенного грунта вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается. После проливных дождей или продолжительного чрезмерного орошения уровень грунтовых вод может даже достигать и насыщать часть корневой зоны (см. рис. 9).7). Опять же, если такая ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по контролю подъема уровня грунтовых вод.

Рис. 97. После сильных дождей уровень грунтовых вод может подняться и добраться до корневой зоны

Перед сильным количеством осадков

После сильных осадков

Удаление избыточной воды либо с поверхности земли, либо с корневой зоны называется дренаж.

Избыток воды может быть вызван дождем или использованием слишком большого количества воды для орошения, а также может иметь другие причины, такие как просачивание каналов или наводнения.

В очень засушливых районах в почве часто происходит накопление солей. Большинство сельскохозяйственных культур плохо растут на соленой почве. Соли можно вымыть путем просачивания поливной воды через корневую зону сельскохозяйственных культур. Чтобы добиться достаточного просачивания, фермеры будут поливать поле больше, чем нужно культурам. Но соленая просачивающаяся вода вызовет повышение уровня грунтовых вод. Таким образом, дренаж для контроля уровня грунтовых вод также служит для контроля засоленности почвы (см. главу 7).


6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж


Дренаж может быть естественным или искусственным. Во многих районах есть естественный дренаж; это означает, что избыточная вода стекает с фермерских полей в болота или в озера и реки. Однако естественного дренажа часто бывает недостаточно, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж – удаление избыточной воды с поверхности земли. Обычно это достигается с помощью неглубоких канав, также называемых открытыми дренами. Неглубокие канавы впадают в более крупные и глубокие коллекторные стоки. Для облегчения стока избыточной воды в сторону дрен поле придается искусственный уклон путем планировки (см. рис. 98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа

6.2.2 Подземный дренаж

Подпочвенный дренаж – это удаление воды из корневой зоны. Это достигается за счет глубоких открытых дрен или заглубленных трубчатых дрен.

я. Глубокие открытые водостоки

Избыточная вода из корневой зоны стекает в открытые дренажи (см. рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дрен

ii. Дренажные трубы

Дренажные трубы представляют собой подземные трубы с отверстиями, через которые может поступать грунтовая вода. Трубы подают воду в дренажный коллектор (см. рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью заглубленных труб

Дренажные трубы изготавливаются из глины, бетона или пластмассы. Их обычно укладывают в траншеи машинами. В глиняных и бетонных трубах (длиной обычно 30 см и диаметром 5 — 10 см) дренажная вода поступает в трубы через стыки (см. рис. 101, вверху). Гибкие пластиковые дрены значительно длиннее (до 200 м) и вода поступает через перфорации, распределенные по всей длине трубы (см. рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

III. Глубокие открытые дренажи по сравнению с трубными дренажами

В открытых дренажах используются земли, которые в противном случае можно было бы использовать для выращивания сельскохозяйственных культур. Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям. Открытые стоки требуют частого обслуживания (борьба с сорняками, ремонт и т. д.).

В отличие от открытых дрен, подземные трубы не вызывают потери обрабатываемой земли, а требования к обслуживанию очень ограничены. Однако затраты на установку трубных водостоков могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.


Различные типы поверхностных дренажных систем

Поверхностные дренажные системы представляют собой каналы, созданные для стока воды. Они содержат неглубокие канавы, вырытые параллельно. Знание различных типов систем поверхностного водоотвода, их назначения и способов выбора позволит вам выбрать наилучший маршрут для данного объекта.

Назначение

Назначением систем поверхностного водоотвода является предотвращение затопления или скопления воды на участке. Чем дольше вода находится в застое, тем больше она подвержена загрязнению внешними воздействиями. Некоторое количество воды, несомненно, впитается в землю и окружающую листву; однако двор с неправильным уклоном, отсутствие поверхностных дренажных систем или чрезмерное выпадение осадков могут вызвать проблемы.

Независимо от того, происходит ли упорядоченное отвод или удаление этой избыточной воды в результате строительства дренажных систем, формирования земли или планировки для направления воды в канализацию, это должно произойти. Улучшенные каналы поддерживают воду, которая в конечном итоге собирается естественными водоемами в этом районе или канализационными системами для очистки, фильтрации и пополнения.

Преимущества

Как было кратко сказано, преимущества внедрения поверхностных дренажных систем заключаются в том, что они сводят к минимуму продолжительность накопления воды в пруду. Длительное насыщение почвы ограничивает газообмен внутри почвы и корневой системы растений. Это также препятствует сельскохозяйственным работам и может затопить посевы и, по сути, убить их.

Вы когда-нибудь замечали клочок земли, который регулярно затапливается, и вода, кажется, никогда не стекает, мутная и неоднородная из-за роста растений? Это происходит из-за длительного насыщения, которое может задушить урожай или привести к потере питательных веществ в почве.

Цель проектирования

Вся причина, стоящая за различными конструкциями систем поверхностного дренажа, заключается в том, чтобы выполнить эффективный план поверхностного дренажа. Есть много факторов, которые вы должны принять во внимание при составлении карты этих систем. Цель состоит в том, чтобы превратить землю в водораздел. У каждого отдельного водоема есть водосборный бассейн, где вода сливается или «сливается» в более крупные водоемы. Дождевая вода стекает в ручьи и реки, а те — в более крупные водоемы, такие как море или океан.

Водораздел направляет стоки воды в дренажную систему, будь то бассейн, траншейный сток или ливневая канализация. Неправильная система поверхностного дренажа окажет пагубное воздействие на поверхность, что затем повлияет на подземный дренаж. ABT предлагает полилитные желобные трапы, которые идеально подходят для бетона. Эти высококачественные водостоки требуют меньше труда на месте, невероятно универсальны, огнестойки и хорошо подходят для различных применений. Полимербетон не разрушается, так как через него проходят различные вещества, такие как соли, масла, щелочи и большинство кислот. Наконец, он содержит сливные каналы с предварительным и не наклонным уклоном, среди других важных особенностей, которые делают его отличным решением для слива.

Типы

При рассмотрении различных типов поверхностных дренажных систем можно выделить четыре основных варианта и некоторые их подгруппы.

Открытые дренажи

Неглубокие

Неглубокие открытые водостоки можно создавать с помощью ручной лопаты. Они никогда не бывают глубже одного фута. Их цель — помочь удалить воду в неглубоких впадинах. Хотя они направляют воду в более крупные стоки или ручьи, неглубокий дренаж подходит только для осушения небольших участков и считается скорее временным устройством.

Средняя глубина

Открытые дренажи средней глубины имеют глубину от фута до метра. Обычно экскаватор выкапывает их в V-образную траншею с плоским дном. Он имеет уклон, который должен быть достаточно крутым, чтобы вода могла быстро течь, не повреждая стенки или дно водостока. Они больше всего подходят для плоских участков.

Большой

Большой открытый сток может быть шириной и глубиной несколько метров. Экскаватор-драглайн, бульдозер или скрепер можно использовать для создания большого открытого дренажа. Эти типы дренажных систем используются для отвода больших объемов воды.

Горбы и впадины

Это именно то, на что это похоже. На поверхности образуются параллельные бугры с впадинами между ними. Горбы помогают сбрасывать лишнюю влагу, которая затем собирается в углублениях, которые служат неглубокими поверхностными стоками. Эти две функции работают вместе, чтобы создать ряд боковых поверхностных стоков. Оттуда вода сбрасывается в канализационные стоки. Расстояние между горбами зависит от скорости, с которой необходимо удалять воду. Диапазон может составлять от десяти до двадцати метров. Чем больше пространство, тем медленнее будет сливаться вода.

Дамбы

Дамбы обычно формируются на участках с уклоном, где почва удаляется для создания этих форм дамб на склонах каналов. Он удерживает поверхностный сток от нарастания скорости во время течения, чтобы предотвратить эрозию земли. Дамбы должны следовать рельефу склона, а их поток воды должен двигаться плавно, чтобы избежать оползней. Идеально, если дамбы расположены на расстоянии от тридцати до пятидесяти метров друг от друга. Канал может быстро разрушиться, если при строительстве не будет тщательно учтено создание травяного покрова сразу после создания дамбы.

Заросшие травой водные пути

Заросшие травой водные пути обычно мелкие и часто узкие. Они используются для регулирования оттока из стоков, спускающихся по склонам, чтобы предотвратить эрозию. Их можно использовать только там, где есть густой участок травы. Размер и форма водотока определяют количество воды, которое может быть эвакуировано, и крутизну склона в поверхностных дренажных системах водотока с травяным покровом.

Существует множество различных типов поверхностных дренажных систем, и использование как природных, так и искусственных элементов может обеспечить необходимое облегчение в районе, где часто происходят наводнения. Другая терминология, с которой необходимо ознакомиться, включает подземный дренаж, уклон и водосточные трубы. Системы поверхностного дренажа — это не только первая защита от скопления воды, но и необходимый способ транспортировки к следующему этапу сбора воды.

Поверхностный дренаж участка: Поверхностный дренаж

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
