Чертежи станка отрезного. Материалы и инструменты

Для работы понадобится:

• болгарка;
• сварочный аппарат;
• дрель;
• набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

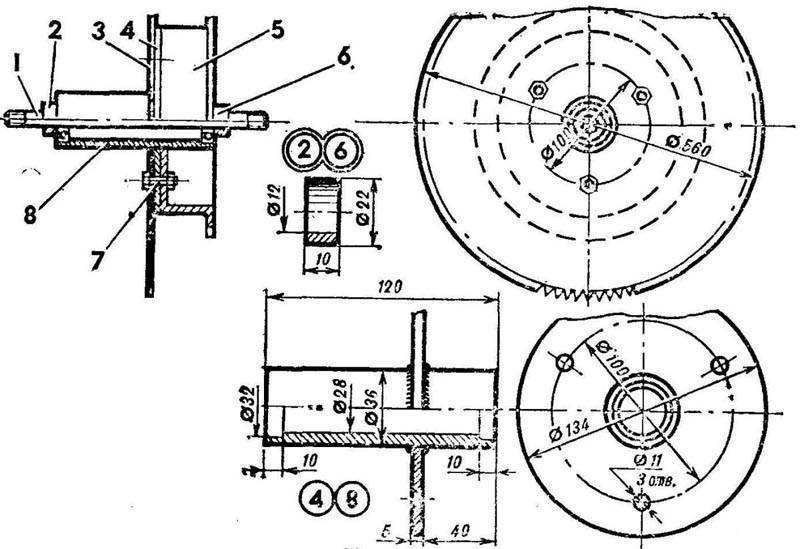

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими . Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на

Он состоит из нескольких основных узлов:

• электродвигателя;
• маятника;
• механизма привода;
• отрезного диска;
• рабочего стола.

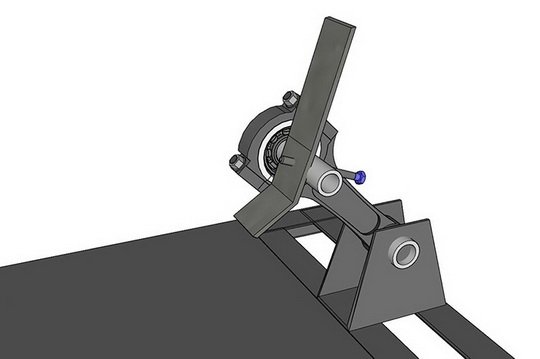

Рассмотрим их по отдельности.

Маятниковая пила своими руками. Маятниковые пилы по металлу и дереву

Маятниковая пила представляет собой электроинструменты для работы по дереву и металлу своими руками. Устройство обеспечивает быстрый и точный разрез заготовок. Многие считают, что маятниковая пила и сабельная — идентичные агрегаты. На самом деле между ними есть определенные отличия.

Что это?

Пила во время работы осуществляет возвратно-поступательные движения. Точно так же работает и сабельная.

Отрезная маятниковая электропила — это достаточно компактный по размерам станок, где режущий инструмент представляет собой диск и крепится вертикально на специальном маятнике.

Размер устройства, в зависимости от модели и мощности, может отличаться. Маятник обеспечивает возможность поднимать и опускать режущее полотно при работе по металлу или дереву.

Ассортимент обширен, что позволяет покупателю выбрать такие востребованные пилы как Макита, Зубр, ПМ 400 и пр.

Особенности устройства

Чертеж типового устройства пилы

• Дисковая и маятниковая пилы имеют примерно одинаковый принцип действия;
• Основное отличие между устройствами заключается в том, что у дисковой режущий инструмент и двигатель фиксируются неподвижно, а у маятникового устройства они поднимаются и опускаются за счет маятника;
• Отрезная маятниковая установка обеспечивает высокоточный срез под прямым углом;
• Дополнительно инструмент типа ПМ 400, ПМ 55, Интерскол, Зубр, Макита, KD 300, ПМ 70 и прочие представители сегмента маятниковых пил способны осуществлять резку под углом;
• Зачастую отрезная система для резки по дереву или металлу включает абразивный диск;
• Применение соответствующих дисков позволяет эффективно работать. Для обработки того или иного изделия нужно просто заменить полотно;
• Полотно бывает и универсальным, позволяя одним диском распиливать всевозможные заготовки;
• Современная отрезная маятниковая электропила для резки заготовок отличается тем, что режущее полотно, диск могут заменяться в кротчайшее время. Этим отличаются и лидеры сегмента в лице ПМ 70, ПМ 55, KD 300, Зубр, Макита, Интерскол, ПМ 400 и пр.;
• Каждый инструмент для резки обязательно оснащается системами защиты. Это обусловлено тем, что вращающееся режущее полотно является потенциально опасным;
• Выбрав нужный размер устройства, вы можете осуществлять резки заготовок в домашних условиях;
• Производители предлагают как бытовые, так и промышленные модели.

Чертеж отрезного станка по металлу. Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Металлорежущий станок своими руками. Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

Отрезной станок из болгарки ушм своими руками. Как правильно изготовить станок из болгарки

Изготовить своими руками отрезной станок из болгарки можно двух видов:

• Простой вариант, который можно закрепить к верстаку и осуществлять простейшие виды работ по распиливанию материалов.
• Сложный вариант. Такой инструмент предусматривает выполнение более серьезных работ, но при этом для его создания потребуется немало времени и сил.

Крепим УШМ к площадке

Первый вариант простого изделия можно посмотреть на фото. На основании фото можно изготовить такое приспособление, которое будет незаменимым помощником при работе с металлом и прочими видами материалов.

Самое важное в реализации данного изделия – это надежно закрепить болгарку, чтобы она не «ерзала» в разные стороны при проведении работ. Второй вариант предусматривает изготовление стальной станины, на которой будет располагаться установка. Для реализации второго варианта потребуется много металла и сварочный аппарат.

Пружина автовозврата подвижной части

1. Потребуется первоначально изготовить рабочий стол(основу). Сделать его можно из уголков и листа металла. Если металла для столешницы нет, то можно использовать лист ДСП и прочих аналогичных материалов.
2. Конструкция рамы. После того, как станина готова, необходимо приступить к конструированию рамы для закрепления болгарки. Эта рама будет состоять из подвижной и неподвижной части, благодаря чему можно будет подводить инструмент к изделию для резки. Для начала нужно закрепить неподвижное основание, которое должно быть обязательно устойчивым и жестким. Подвижная часть крепится к неподвижной при помощи шарнирного соединения.
3. Закрепление инструмента. На подвижную часть и закрепляется режущий инструмент, посредством чего можно будет регулировать положение болгарки. Инструмент следует фиксировать максимально качественно, в противном случае, это может привести к его отрыву от рамы. Для того чтобы подвижная часть с болгаркой возвращалась автоматически в исходное положение, то есть вверх, следует предусмотреть специальную пружину или противовес. Натяжение пружины следует выбирать в зависимости от веса используемого инструмента.
4. Защита инструмента. Обязательно необходимо предусмотреть кожух для болгарки, который защитит оператора не только от случайного прикосновения к рабочему лезвию, но еще и исключит вылет искр и опилок при резке различных материалов.
5. Линейка. Если планируется выполнять точные работы, то такой элемент, как линейка, очень важен при конструировании такого аппарата. В качестве линейки можно использовать трубку с соответствующими метками. Ее следует приварить к столешнице на некотором расстоянии от режущего диска.
6. Пусковое устройство для самодельного станка. Если речь идет о сложной и надежной конструкции отрезного станка, то обязательно следует предусмотреть установку кнопок управления. Это кнопки пуска и отключения, которые должны быть установлены под столешницей станка(в доступном и удобном месте), чтобы оператор имел легкий к ним доступ. Можно даже сделать кнопку управления при помощи педали, что позволит отключать аппарат, если будут заняты руки.

Отрезной станок своими руками чертежи. Как сделать дисковый отрезной станок по металлу своими руками

Для резки металла, в наше время, существует огромное множество всевозможных инструментов. Многие из них ручные и имеют большой ряд неудобств. Остальная часть инструментария, считается автоматизированной и имеет большие габариты, либо большую ценовую категорию.

Чтобы совместить приятное с полезным, а также удобство и ценовую категорию, рукодельные мастера создали дисковый отрезной станок. Ниже мы рассмотрим всё, что касается данного оборудования.

Применение самодельного отрезного станка

Область применения данного станочного оборудования распространяется на промышленную область применения и на бытовое использование. Используется для раскроя различного вида металла (сталь, чугун, медь, алюминий и т.д.).

Так как в быту существует огромное множество различных объектов из металла, требуемых мелкого ремонта, этот станок становится крайне необходимым. Ведь один раз опустить стойку резака с режущим диском будет проще и быстрее, чем вручную пилить ножовкой.

Габаритные характеристики самодельного оборудования позволяют расположить его под навесом, в летнее время, а зимой благополучно расположить в тёплом гараже, либо в мастерской.

Совет: Для установки станины крайне важно выбирать гладкое и прочное место (бетонную плиту, толстые уголки, либо бетонировать опорные ножки станины). Делается это для того, чтобы во время работу снизить возможность появления вибрации к минимуму.

На производстве в основном применяют автоматизированные системы, которыми управляет оператор через ЧПУ. Цель — серийное производство металлопродукции, в виде резки труб заданных размеров и различных сечений, плоского металлопроката и многое другое.

Ниже мы разберём, по каким критериям различают данное станочное оборудование.

Классификация отрезных станков

Все отрезные станки различают по огромному количеству критериев. Мы же разберём самые главные. Итак, основные технологические критерии:

По типу инструментария

Разделение происходит непосредственно по инструменту, осуществляющему резку металлопродукции. В свою очередь они разделяются на следующие подвиды:

Ленточнопильные

В данном случае используется ленточная пила с зубчиками. Изготавливается лента из высококачественной быстрорежущей стали. За счёт того, что режущая лента тонкая, осуществляется экономия в расходе материала, из-за тонкого разреза. Применяются ленточные станки на производствах.

Ножовочные

Используются на небольших производствах, а также в быту. Ножовочный инструмент бывает ручным (всем известная ножовка по металлу) и электромеханическим станочком. В данном случае, ножовочное полотно изготавливается из различных металлов (быстрорежущая сталь, углеродистая сталь, легированная сталь, биметаллическая сталь). Этот вид довольно прост в эксплуатации и считается удобным инструментом.

Дисковые станки

Относятся к категории незаменимых инструментов. Используются во всей металлообрабатывающей промышленности. На таком оборудовании можно осуществлять качественный раскрой металла даже не квалифицированному человеку. Помимо промышленности это станочное оборудование широко применяют и в быту.

По числу режущих кромок

Одноголовочные

В конструкции присутствует один режущий диск. Такой вид станка является малопроизводительным в своём роде и способен выполнять только одну операцию.

Двухголовочные

В их конструкции используют две «головы» для крепления дисков. В данном случае, одна «голова» находится в прочно закреплённом и неподвижном состоянии. Вторая имеет возможность двигаться в независимости в первой. Это оборудование считается высокопроизводительным инструментом.

По типу подачи пильного диска

Фронтальная подача пильного диска

Центр диска осуществляет движение в горизонтальной плоскости.

Нижняя подача

Центр диска движется снизу вверх по вертикальной плоскости.

Маятниковая подача

Центр режущего диска осуществляет движение похожее на дугу, сверху вниз.

Вертикальная подача

Центр диска движется по горизонтальной плоскости сверху вниз.

По основному виду

Отрезные пилы

С помощью этого инструмента производится отрез мерных деталей металлопроката. Хорошо подходит для мелкосерийного производства.

Абразивно — отрезные

При работе с таким оборудованием используются абразивные круги. Осуществляется качественное срезание остатков (заусенцев) металлопроката. Раскрой материала на заготовки, распил профильного металла под необходимым углом от 0 до 45 градусов.

Правильно-отрезные

Такое оборудование осуществляет обработку металла производимого и поставляемого на катушках (арматурная сталь, металлическая полоса, проволока, прутки с профильным сечением). Это оборудование оснащено правильным механизмом и автоматической размоткой металла с бабины. Скрученная проволока попадает в этот механизм, выпрямляется по всей плоскости и подаётся в специальный приёмник для дальнейшей обработки.

Совет: В зависимости от материала, по которому будет осуществляться раскрой, необходимо выбирать подходящие режущие диски. Диски должны подходить по техническим характеристикам.

Видео самодельный отрезной станок по металлу для кругов 400 мм

для резки металла и дерева

В домашней мастерской у каждого любителя самодельщика всегда в арсенале имеется УШМ (углошлифовальная машина). Этот инструмент практически незаменим, так как может выполнять множество функций. При этом если у владельца в наличии дополнительные аксессуары, его возможности значительно расширяются. Самодельные станки для болгарки имеют большую популярность, так как они просты в изготовлении и не отличаются громоздкостью конструкции.

Самодельный отрезной станок

Область применения отрезных станков

Применение дополнительных аксессуаров для УШМ дает очень большую область их использования, но основной задачей остается распил материалов, таких как металлы, дерево, камень.

Отрезной станок из болгарки своими руками изготовляется для таких целей:

• Контроль толщины распила.
• Ровность разреза.
• Возможность выставления разных углов распила.

Все эти критерии дают самодельщику возможность с помощью отрезного станка изготавливать детали более сложной конструкции, так как повышается качество исполнения.

Внимание! Без станка, в домашних условиях можно выполнять эти задачи, но на это будет уходить больше времени, так как придётся доводить ровность распилов. Одновременно важно будет по несколько раз перепроверять правильность углов для одинаковых заготовок.

Устройство маятниковой пилы из болгарки

Отрезной станок из УШМ в большинстве случаев выполняют по системе маятника. Подобный инструмент в народе так и называется маятниковой пилой.

Принцип работы такого устройства основан на перевешивании. На край вертикальной опоры, устанавливается два металлических уголка. Они должны крепится на петли строго посередине. Собранное устройство такого вида напоминает детскую качель. В месте где будет проводится рез деталей, производится крепление болгарки. На другом краю маятника устанавливают груз, который будет поднимать болгарку по окончанию реза.

Вместо груза можно также установить пружину, которая работает на сжатие. Жесткость пружины подбирается на практике.

Как закрепить болгарку для точной резки? Требуется открутить ручку на инструменте. И по имеющимся отверстиям в болгарке просверлить такие же в уголке. Для крепления требуется ее прикрутить двумя болтами.

Далее рекомендуется ручку УШМ установить на свое место, для удобства реза.

Устройство самодельного маятникового станка

Необходимые инструменты и материалы

Для изготовления отрезной стойки понадобятся электроинструменты:

• Болгарка для отрезки металлических заготовок.
• Дрель, используется для сверления отверстий.
• Электролобзик. Он используется для резки фанеры для основания. Также под эту деталь можно использовать листовой металл.

Также применяется ручной инструмент, без которого работы выполнять невозможно:

• Рулетка.
• Карандаш или маркер.
• Уголок.
• Набор сверл.
• Набор накидных или гаечных ключей.
• Плоскогубцы.

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Для справки! Малые габариты оборудования приводят к тому, что его достаточно легко спрятать и достать в нужный момент.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

Важно! Изготавливая этот узел, следует обязательно проследить: люфт должен полностью отсутствовать, потому что он влияет на ровность реза.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Важно! При разрезе любой детали она должна быть прочно зажата. Это избавит от ударов или искривления отрезного диска.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

Зачем делать станок из УШМ

Существует несколько причин чтобы делать такую приставку для болгарки самостоятельно.

• Самостоятельное изготовление позволит сэкономить деньги на покупку. Такой девайс не является сложным, поэтому его изготовление не потребует много затрат.
• Выполненный своими руками станок подгоняется для каждых условий индивидуально. Это позволяет сделать оригинальные крепления к столу. А также индивидуальную установку режущей части, которая позволит монтировать УШМ разных размеров.
• К такому оборудованию также можно изготовить отдельные приставки, которые позволят затачивать пилы или использовать диски по дереву.
• Допускается установить регулятор оборотов, что поможет облегчить многие работы в будущем.

Направление искр при разрезе металла

Правила безопасности при работе с самодельным станком

Так как УШМ при резке металла образует много иск, необходимо следить за тем, чтобы вблизи не было легковоспламеняемых материалов. Сторона, куда будет направлено искрообразование, должна быть ограждена стойким листовым металлом.

При работе на самодельном станке обязательным условием является установка защиты, так как части диска могут отлетать в любые стороны. Также эта защитная часть останавливает круговые искры диска.

При изготовлении станка необходимо учитывать то, что искры должны лететь от человека, а не на него, то есть необходимо закрепить УШМ правильной стороной. Но даже в этом случае, важно надеть защитную одежду, очки, перчатки.

Настольный шлифовальный станок Основы, которые необходимо знать — семейный мастер на все руки

Настольный шлифовальный станок, вероятно, не является инструментом, который вы будете использовать каждый день.

Однако, если он доступен и правильно настроен, вы будете удивлены, как часто он пригодится для всего: от заточки инструментов до скругления концов резьбы на срезном болте. Мы собрали эти советы, чтобы помочь вам получить максимальную отдачу от вашей кофемолки.

1 / 15

Семейный мастер на все руки

Держите под рукой емкость с водой

Большинство стамесок и других режущих инструментов изготовлены из закаленной стали. Если сталь становится слишком горячей и становится иссиня-черной, значит, она перегрелась и долго не держит режущую кромку. Чтобы не испортить лезвие инструмента из-за перегрева, держите поблизости воду для охлаждения инструмента. Хорошей техникой является однократное перемещение инструмента по станку не более чем на несколько секунд. Затем опустите его в воду. Если стальная кромка перегревается и меняет цвет, отшлифуйте кромку до хорошей стали и начните сначала.

2 / 15

Семейный мастер на все руки

Безопасное шлифование мелких предметов

Держите мелкие предметы плоскогубцами с фиксатором. Это держит ваши пальцы на безопасном расстоянии от шлифовального круга и защищает их от ожогов горячим металлом. Это также дает вам лучший контроль над процессом измельчения.

3 / 15

Изготовление направляющих для заточки инструментов

Это лучший способ надежно удерживать инструменты во время их заточки — и избавьтесь от догадок при создании правильного угла скоса. Это короткий кусок 2×4 с угловым концом и размером 1-1/4 дюйма. отверстие для хомута. Я сделал один для заточки стамесок и лезвий рубанка, и еще несколько с разными углами для токарных инструментов по дереву. Крупные метки с названием инструмента говорят вам, какие блоки для каких инструментов. Для шлифовального станка Delta с кругом диаметром 6 дюймов кусок 2×4 длиной 5-1/2 дюйма точно выравнивает инструмент по кругу. Для других шлифовальных станков вам может потребоваться отрегулировать эту длину. Примечание. Угол, который вы вырезаете на блоке, не совпадает с углом скоса инструмента. Но опустим математику.

Чтобы определить угол блока, выключите шлифовальный станок и прижмите скос инструмента к кругу. Угол вала инструмента по отношению к верстаку — это угол, под которым выполняется резка на станке 2×4. Мы благодарим Рэя Капуто за этот острый аксессуар.

4 / 15

Семейный мастер на все руки

Рассмотрите возможность использования низкоскоростной шлифовальной машины для заточки

Если у них нет переменной скорости, большинство стационарных шлифовальных машин работают со скоростью около 3450 об/мин. Если вы будете осторожны и держите круг в чистоте (подробнее об этом в другом совете), эти высокоскоростные шлифовальные машины работают нормально. Но для заточки садовых и других инструментов лучше подойдет низкоскоростная шлифовальная машина со скоростью 1750 об/мин. Более низкая скорость снижает вероятность перегрева режущей кромки инструмента. Еще одно преимущество низкоскоростной шлифовальной машины (от 100 до 150 долларов США) заключается в том, что этот тип обычно включает рыхлые белые шлифовальные круги, которые лучше справляются с задачей заточки, чем серые шлифовальные круги, обычно входящие в комплект высокоскоростных шлифовальных машин.

Посмотрите, как пользоваться угловой шлифовальной машиной.

5 / 15

Семейный мастер на все руки

Правка кругов Часто

Правка круга выравнивает поверхность круга, но, что более важно, она обнажает новую зернистость для более эффективной резки. При использовании круга промежутки между режущей крошкой могут забиться, а сама крошка потускнеть. Круг в таком состоянии может вызвать перегрев и замедлить съем материала. Колесный шлифовальный станок, подобный показанному здесь (от 15 до 30 долларов), имеет брусок с пропитанным алмазным песком. Удерживая стержень напротив вращающегося колеса, он срезает поверхность, обнажая новый песок, придает квадратную форму поверхности колеса и округляет колесо. Чтобы использовать такой инструмент для правки, запустите настольную шлифовальную машину и подождите, пока она не наберет полную скорость. Затем прижмите приспособление для алмазного круга к прялке, удерживая его перпендикулярно поверхности колеса. Обязательно наденьте качественную маску от пыли.

Мелкая пыль оксида алюминия очень вредна для легких. Прежде чем начать, нарисуйте карандашом линию на колесе, чтобы определить, когда вы удалили достаточное количество материала с колеса. Одевайте колесо до тех пор, пока карандашная линия не исчезнет.

6 / 15

Семейный мастер на все руки

Следите за появлением искр

Когда вы затачиваете долото или другой инструмент, вы можете определить, когда лезвие становится острым, по искрам. Когда край тупой, искры отклоняются вниз. Но по мере того, как кромка становится острее, искры катятся по инструменту и каскадом падают на поверхность, обращенную к вам. Когда вы увидите, что это начинает происходить, будьте осторожны с шлифовкой гораздо больше, потому что тонкая кромка очень уязвима для перегрева.

7 / 15

Семейный мастер на все руки

Изготовьте угломер

Стамески и другие режущие инструменты работают лучше всего, если их края заточены под правильным углом. Вы можете поискать в Интернете, чтобы найти оптимальный угол для любого инструмента, который вы затачиваете.

Большинство стамесок по дереву должны быть заточены под углом примерно 25 градусов с дополнительным углом микрофаски 30 градусов на кончике лезвия. Угловой упор позволяет установить подручник под нужным углом. Угломер можно сделать из тонкого куска картона с помощью недорогого транспортира. 1. ОТМЕТИТЕ УГОЛ НА КАРТОНЕ Совместите центральную отметку транспортира с верхним краем картона. Затем поворачивайте транспортир до тех пор, пока нужный угол не совпадет с верхним краем. Нарисуйте линию вдоль транспортира, чтобы отметить угол. Не забудьте обозначить угол. Разрежьте вдоль линии, чтобы создать калибр. 2. ОТРЕГУЛИРОВАТЬ ПОДСТАВКУ ДЛЯ ИНСТРУМЕНТА Установите картон на подставку для инструмента и отрегулируйте угол подставки до тех пор, пока колесо не коснется центра угловой части картонного шаблона.

8 / 15

Семейный мастер на все руки

Модернизация подручника

Недорогие настольные шлифовальные станки имеют подручники, которые привередливы и трудны в настройке.

Если вы часто затачиваете инструмент или просто хотите, чтобы подручник для настольного шлифовального станка был проще в настройке, рассмотрите возможность добавления отдельного подручника. Существует несколько вариантов, некоторые из которых предназначены для конкретных задач, таких как заточка токарных станков. Эта модель Veritas имеет две регулировки для позиционирования и выравнивания подручника, а также рычаги для легкой затяжки. Вы также можете купить насадку, которая держит стамески или рубанки.

9 / 15

Семейный мастер на все руки

Сделайте свой шлифовальный станок портативным

Даже в самых хорошо организованных домашних мастерских недостаточно места, чтобы выделить секцию для настольного шлифовального станка. Хорошим решением будет закрепить кофемолку на доске или небольшой подставке, чтобы вы могли прикрепить ее к столу, когда она вам понадобится, и хранить на полке, когда она вам не нужна. Отделение на этой подставке для шлифовальной машины — хорошее место для хранения инструментов для правки и защитных очков, чтобы они всегда были под рукой, когда они вам понадобятся.

Для более изысканной версии сделайте небольшой ящик, чтобы он соответствовал пространству под кофемолкой. Стенд состоит из двух 12 x 16 дюймов. куски 3/4 дюйма. фанера, разделенная двумя 4 x 12-дюймовыми. стойки. Мы использовали два 5/16-дюймовых. болты с шайбами ​​и гайками для крепления шлифовального станка, оставляя достаточно места перед шлифовальным станком для установки отдельного упора для инструмента.

10 / 15

Легко фиксируемая мобильная база

Shazam! Закрепите свои настольные инструменты на верстаке за считанные секунды. Болт 3/4 дюйма. фанерные основания на инструменты, а затем приклейте и привинтите деревянную планку вдоль переднего края, чтобы она поместилась в столярные тиски. Зажмите эту полосу в тиски, чтобы зафиксировать инструмент на месте. Если у вас нет тисков, просверлите пару отверстий с зазором вдоль поверхности деревянной планки на основании и ввинтите винты через планку в край верстака. Затем просто отвинтите, чтобы удалить инструмент.

11 / 15

Семейный мастер на все руки

Установка полировальной станции

Настольный шлифовальный станок, оснащенный проволочным кругом с одной стороны и хлопковым полировальным кругом с другой, или полировальные круги с обеих сторон, является отличным инструментом для очистки и полировки. Вам также понадобится набор палочек для полировки (14 долларов). Полировальные палочки имеют цветовую маркировку, указывающую на зернистость, от крупной до очень мелкой. Чтобы использовать полировальный круг, прижмите палочку к полировальному кругу, пока он вращается, чтобы нанести немного полировального состава на круг. Затем слегка прижмите предмет к колесу и дайте составу отполировать поверхность.

12 / 15

Семейный мастер на все руки

Заточите лезвие газонокосилки

Заточить лезвие газонокосилки легко с помощью настольной шлифовальной машины. Заточите конические режущие кромки болгаркой только в том случае, если вы видите зазубрины на лезвии. Следуйте заводскому углу режущей кромки. Болгарка удалит зазубрины на лезвии намного быстрее, чем вы их подпилите.

13 / 15

Семейный мастер на все руки

Безопасность шлифовальной машины

• При шлифовании надевайте защитные очки с боковыми щитками, защитные очки или лицевой щиток.
• Включите кофемолку и отойдите в сторону, пока колеса не наберут полную скорость. Если есть проблема, вы не окажетесь на пути летящих обломков.
• Осмотрите шлифовальные круги на наличие трещин или повреждений. Перед установкой нового колеса подвесьте его с помощью отвертки через центральное отверстие. Слегка постучите по колесу пластиковой ручкой другой отвертки. Колесо должно звенеть. Если вместо этого вы слышите глухой стук, колесо, вероятно, треснуло и его нельзя использовать.
• При установке колеса не перетягивайте гайку. Просто заткнись. Чрезмерная затяжка может привести к поломке колеса.
• Держите кожухи и искрогасители на месте. И поддерживайте размер 1/8 дюйма. или менее зазор между подручником и шлифовальным кругом.

14 / 15

Не все шлифовальные круги одинаковы

Для заточки стамесок можно использовать два типа кругов из оксида алюминия; один сине-серый, а другой белый. Мы использовали колесо более темного цвета, которое тверже и дольше сохраняет форму. Недостатком, однако, является то, что он перемалывает горячее, чем более мягкий белый круг. Слишком сильный нагрев ослабит сталь. Мягкому кругу потребуется более частая обработка с помощью правящего инструмента, но у вас будет меньше шансов обжечь край стамески во время шлифовки. Для достижения наилучших результатов используйте круг с зернистостью 100 для придания формы лезвиям долота.

15 / 15

Знайте, когда заменять колесо

Наденьте колесо на палец и постучите по нему в четырех местах ручкой отвертки. Все нажатия должны звучать одинаково. Если нет, выбросьте колесо. Он взломан.

Первоначально опубликовано: 02 октября 2018 г.

Резка нержавеющей стали – 4 шага, которые необходимо выполнить

Резка Нержавеющая сталь считается популярным сырьем в производственном секторе. Причиной массового внедрения этого материала является его прочность, долговечность и коррозионная стойкость. Однако эти же особенности делают нержавеющую сталь очень сложной для резки.

При резке нержавеющей стали вам потребуются достаточные базовые знания о типе инструмента, который вы хотите использовать для резки стали.

В этой статье вы найдете столь необходимую информацию о том, как резать нержавеющую сталь.

Содержание

• Раздел 1: О нержавеющей стали
  • Аустенитная нержавеющая сталь
  • Ферритная нержавеющая сталь
  • Мартенситная нержавеющая сталь
  • Преимущества нержавеющей стали
• Раздел 2: Какие инструменты нам потребуются для резки нержавеющей стали
  • Угловая шлифовальная машина
  • Дремель
  • Отрезная пила
  • Циркулярная пила
  • Электролобзик
  • Ленточная пила
  • Плазменный резак
• Раздел 3: Как резать нержавейку?
  • 3. 1 Подготовка рабочего места.
  • 3.2 Измерение для реза.
  • 3.3 Резка стали.
    • 3.3.1 Резка нержавеющей стали пилой
    • 3.3.2 Резка нержавеющей стали болгаркой
    • 3.3.3 Резка нержавеющей стали ножницами по металлу
    • 3.3.4 Резка нержавеющей стали механическими ножницами
    • 3.3.5 Резка нержавеющей стали плазменным резаком
  • 3.4 Зачистите край.
• Раздел 4: Следите за перегревом.
• Раздел 5. На какие меры предосторожности необходимо обратить внимание?
  • 5.1 Советы по обеспечению безопасности на рабочем месте
  • 5.2 Советы по самозащите.
• Резюме:

Рабочий, использующий пилу для резки

Раздел 1: О нержавеющей стали

Нержавеющая сталь — это разновидность стали. Таким образом, он обладает хорошими физическими свойствами. Нержавеющая сталь состоит в основном из железа и углерода в системе из двух сплавов. Хром и никель делают нержавеющую сталь разнообразной по свойствам, что делает ее устойчивой к коррозии.

Коррозия стали возникает из-за присутствия в ее составе железа. Вот почему большинство производителей включают другие добавки для улучшения их механических свойств. После добавления хрома в сталь он образует оксид хрома на воздухе. В отличие от обычной стали, этот оксид образует защитную поверхность, не позволяющую воздуху и сырости вызывать ржавчину.

Существует несколько типов нержавеющей стали, но наиболее известными являются следующие:

Аустенитная нержавеющая сталь

Аустенитная сталь является наиболее популярной и используемой нержавеющей сталью. Простая причина этого заключается в его хороших коррозионных свойствах и низкой теплопроводности. Еще одной причиной его принятия являются превосходные механические свойства. Аустенитная сталь лучше всего подходит для изготовления предметов домашнего обихода, современных труб и сосудов, разработки и облицовки зданий.

Ферритная нержавеющая сталь

Ферритная нержавеющая сталь — еще один популярный вариант стали со свойствами, сравнимыми с аустенитной сталью, но с лучшими коррозионными и механическими свойствами. Следовательно, он больше подходит для изготовления стиральных машин и бойлеров.

Мартенситная нержавеющая сталь

Мартенситная нержавеющая сталь представляет собой исключительно твердый вариант стали. Однако он не так устойчив к коррозии, как другие марки стали. Он содержит всего около 10% хрома и применяется в производстве лопастей для аэронавтики.

Дуплексная нержавеющая сталь представляет собой более или менее комбинацию аустенитной и ферритной стали. Следовательно, они более прочные и адаптируемые. Дуплексные стали популярны при производстве бумаги и других нефтехимических материалов.

Преимущества нержавеющей стали

• Устойчива к коррозии.
• Легко изготавливается и обладает хорошей пластичностью.
• Нержавеющая сталь прочная и долговечная.
• Экономичен для различных применений.
• Эстетически привлекателен.
• Нержавеющая сталь экологически безопасна.
• Пригоден для вторичной переработки.

Раздел 2: Какие инструменты нам потребуются для резки нержавеющей стали

Нержавеющая сталь имеет множество применений, от автомобилей до ювелирных изделий. Изменение формы нержавеющей стали для различных целей возможно только при использовании различных металлорежущих инструментов, а именно;

Угловая шлифовальная машина

Угловая шлифовальная машина — это переносной ручной инструмент, известный своими абразивными свойствами. Однако из-за его высокой силы резания операторы считают его очень подходящим для резки нержавеющей стали. Этот инструмент также может резать тонкие и толстые пластины или листы из нержавеющей стали.

Dremel

Еще один ручной инструмент — Dremel. Благодаря конструкции отрезного круга из армированной смолы он может резать нержавеющую сталь и алюминий. Следовательно, это свойство позволяет резать высокоуглеродистую сталь.

Отрезная пила

Отрезная пила очень похожа на другие ручные инструменты. Однако он имеет пневматическую функцию. В результате эта пневматическая функция дает ему автоматизированное преимущество перед своими аналогами. Они популярны для резки тонких листов и могут резать быстрее и точнее благодаря своей конструкции.

Циркулярная пила

Популярная циркулярная пила имеет широкий спектр применения, а также подходит для резки нержавеющей стали. Его гибкость делает его пригодным для создания нестандартных рисунков на нержавеющей стали.

Лобзик

Лобзик — еще один электроинструмент, который эффективно вырезает кривые на различных поверхностях материалов. Тем не менее, важно отметить, что при резке стали всегда выделяется большое количество тепла, которое иногда может повредить сталь. В этот момент на помощь приходит электролобзик, который позволяет выполнять более длинные пропилы при высоких температурах, не рискуя потерять режущий инструмент.

Ленточная пила

Ленточная пила больше всего подходит для выполнения отрезных работ. Последние приложения, такие как резка труб и рельсов, являются наиболее распространенными, которые вы найдете вокруг. Они просты в использовании благодаря возможности горизонтальной резки. Ленточные пилы также могут резать нержавеющую сталь, как электролобзик. Однако единственная разница в том, что он должен быть на более низкой скорости.

Плазменный резак

Плазменный резак — это технологическое новшество, использующее концентрированный энергетический луч для разрезания материалов. За прошедшие годы плазменный резак расширился в области резки металлов. Плазменный резак лучше всего подходит для толстой нержавеющей стали, которую другие инструменты не могут разрезать.

Раздел 3: Как резать нержавеющую сталь?

3.1 Подготовка рабочего места.

Вам необходимо настроить рабочее пространство независимо от выбранного вами инструмента. Жесткий и прочный верстак поможет добиться стабильной резки. Если вы используете легковоспламеняющиеся инструменты, убедитесь, что горючие материалы с рабочего места удалены.

3.2 Измерение для реза.

Используйте стандартную измерительную ленту, чтобы получить точную оценку области, которую необходимо вырезать. Используйте маркеры, чтобы отметить точки, которые вы хотите пропустить. Если вам не хватает прямой линии, используйте линейку или попробуйте угольник, чтобы получить точный разрез.

3.3 Резка стали.

После измерения и маркировки стали необходимо выбрать наиболее подходящий инструмент для резки стали. У вас могут быть тонкие или толстые стальные пластины или листы, требующие различных режущих инструментов. Тонкие листы нержавеющей стали лучше всего резать ножницами по металлу. Напротив, для более толстых листов потребуются механические ножницы, циркулярные пилы или плазменные резаки.

3.3.1 Резка нержавеющей стали пилой

Циркулярная пила – это электроинструмент для резки стали большой толщины. Однако при использовании циркулярной пилы вам также понадобится полотно для резки металла, которым можно резать сталь. Затем включите пилу и дайте ей поработать некоторое время, прежде чем начинать резку. Затем осторожно опустите пильное полотно на сталь, чтобы резать.

3.3.2 Резка нержавеющей стали с помощью шлифовальной машины

Угловая шлифовальная машина — это ручной инструмент, который также можно использовать для резки нержавеющей стали. Вы также должны соблюдать те же меры предосторожности и принципы, которые описаны в руководстве, чтобы предотвратить несчастные случаи. Также важно отметить, что вы должны включить кофемолку в течение 5 минут перед резкой.

Рабочий, использующий угловую шлифовальную машину

3.3.3 Резка нержавеющей стали ножницами по металлу

Как и обычные ножницы, тонкие ножницы подходят для резки тонких листов. Медленно используйте ножницы по металлу, чтобы сделать точный разрез и защитить руки от порезов.

  3.3.4 Резка нержавеющей стали ножницами с электроприводом

Ножницы с электроприводом — удобный инструмент, поскольку они позволяют определить тип и способ разреза. Его основное отличие от ножниц по металлу — это двигатель для автоматического управления. Опять же, это инструмент, который будет резать не так гладко. Таким образом, он в основном работает на низкой скорости, чтобы получить более точные разрезы. Лучше всего подходит для резки тонких стальных листов.

Электроножницы

3.3.5 Резка нержавеющей стали с помощью плазменного резака

Плазменный резак — это мощный инструмент, использующий сжатый воздух для резки материалов. Он лучше всего подходит для резки толстой нержавеющей стали вместо более тонких стальных листов. Поэтому, чтобы резать плазменным резаком, подключите его к баллону под давлением и включите переключатель. Вы должны установить ток для вашего плазменного резака примерно на 25 или 20G.

Затем включите резак и переместите резак вдоль или поперек нержавеющей стали, которую вы хотите разрезать. Вы получите наилучший результат, двигаясь медленно и очень стабильно.

Резка нержавеющей стали

3.

4 Очистите кромку.

Острые края после резки нержавеющей стали — это нормально. Для этого вам нужно выделить дополнительное время, чтобы придать заготовке дополнительную отделку. Используйте ручной напильник или инструмент для удаления заусенцев, чтобы привести в порядок все края, чтобы придать вашей работе более профессиональный вид.

Раздел 4: Остерегайтесь перегрева.

Использование нержавеющей стали для изготовления другого предмета или конструкции имеет много преимуществ. К преимуществам относятся высокая прочность, гибкость и ударная вязкость. Одним из основных преимуществ нержавеющей стали является ее способность выдерживать жару и суровые термические условия. Тем не менее, резка стали может нагреваться, что приводит к изменению свойств материала.

Перегрев может отрицательно сказаться на твердости и прочности стали. Это связано с тем, что перегрев изменяет микроструктуру стали. Эти неблагоприятные последствия включают причинение вреда имуществу, а также ущерб климату и травмы.

Раздел 5: На какие меры предосторожности необходимо обратить внимание?

Все рабочие места должны быть безопасными для операций резки. Это связано с тем, что несчастный случай может привести к серьезной аварии при работе с режущими инструментами. В результате вам необходимо сделать операции по резке более безопасными.

Вот несколько советов о том, как лучше всего обезопасить свое рабочее место:

5.1 Советы о том, как сделать свое рабочее место безопасным

• Держите свое рабочее место в чистоте, чтобы облегчить мобильность.
• Правильно освещайте рабочее место
• Правильно размещайте силовые кабели, чтобы не споткнуться о них.
• Надлежащая вентиляция
• Вы должны убрать все легковоспламеняющиеся материалы с рабочего места.
• Снимите все украшения, браслеты и шарфы.

5.2 Советы по самозащите.

• Использовать очки для защиты глаз
• Надевать перчатки. Защита рук
• Носите промышленные сапоги для защиты ног.
  Отрезной станок по металлу своими руками чертежи из болгарки: Отрезной станок из болгарки своими руками: чертежи, стойки
