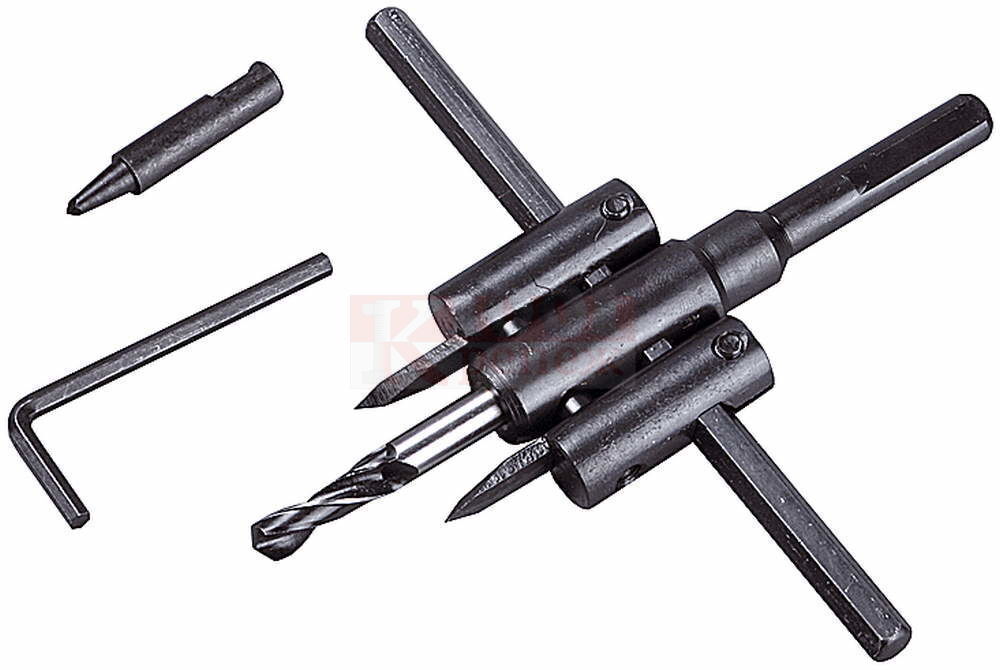

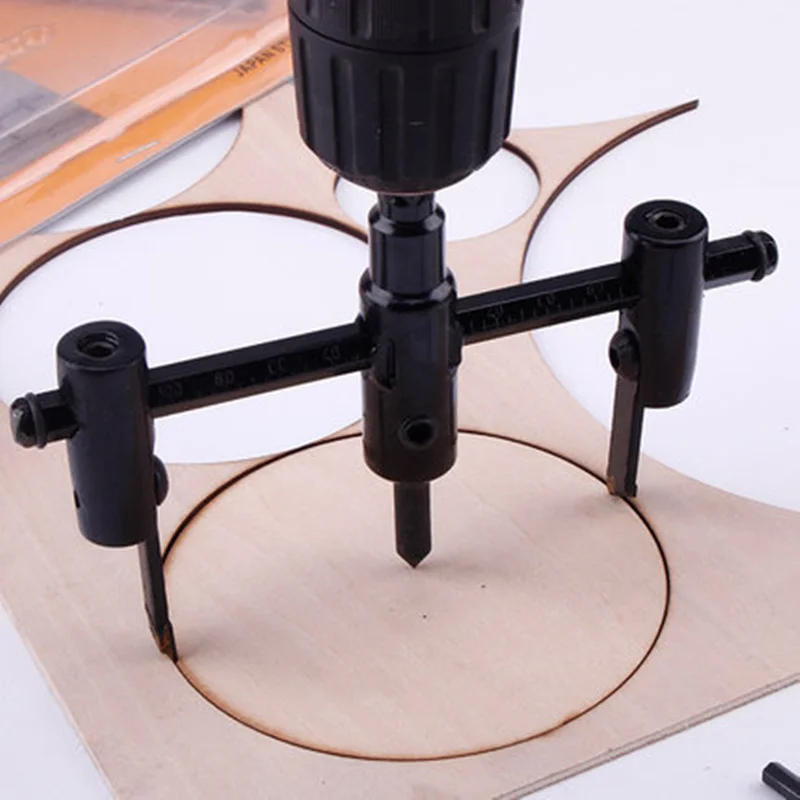

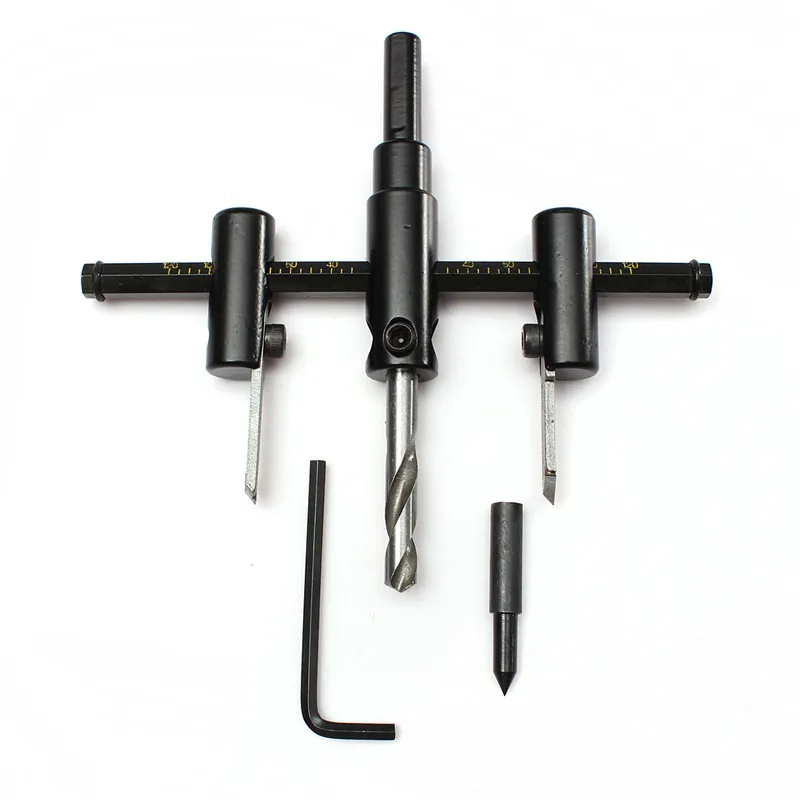

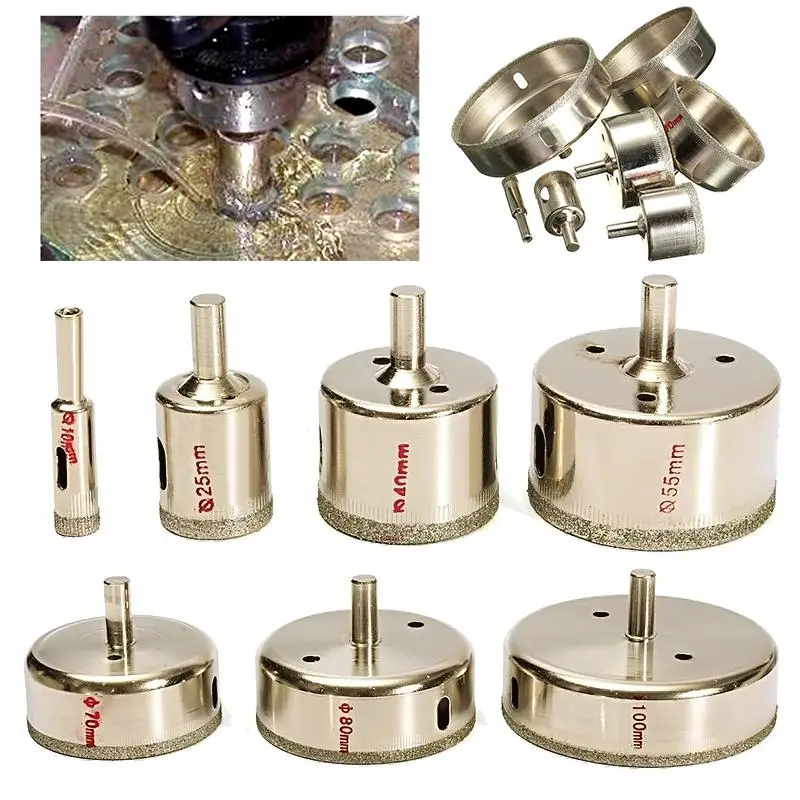

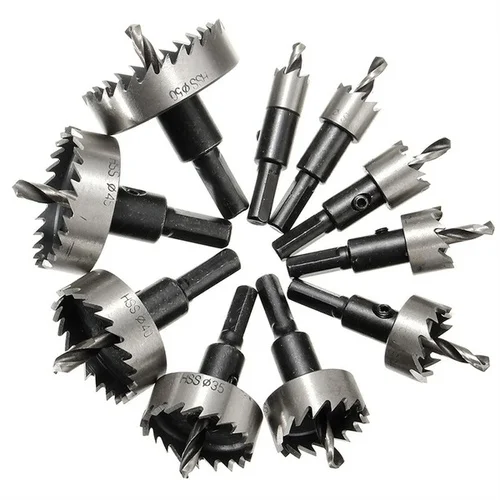

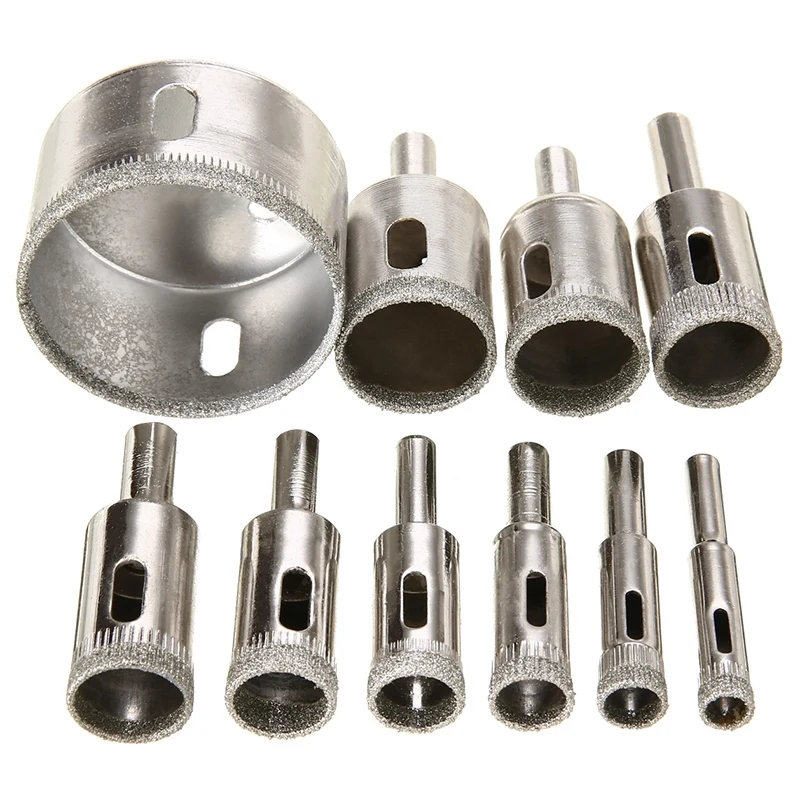

Насадка для сверления круглых отверстий: Насадка на дрель для вырезки отверстий в желобе под сливную воронку, 90 мм

виды и применение приспособлений для дрели

1. Разновидности устройств для дополнительного оснащения дрели
2. Виды насадок для дрелей

Насадки на дрель, а также приставки для данного электроинструмента наделяют его новыми функциями и возможностью успешно решать различные технологические задачи. Приспособления для оснащения дрели позволяют использовать ее не только для сверления, но и в качестве механической пилы, фрезера, небольшого токарного станка или даже насоса для перекачки жидкостей. Современные производители предлагают множество разнообразных насадок и приставок, которые делают дрель по-настоящему многофункциональной.

Распиловочный станок моделиста на базе дрели

Конечно, насадки и другие приспособления не сделают из дрели устройство, сопоставимое по производительности и точности обработки со специализированным оборудованием, но для решения несложных технологических задач с их помощью ее можно использовать вполне успешно. Очень удобно применять элементы дополнительного оснащения дрели для решения строительных и ремонтных задач, а также многих других вопросов, связанных с содержанием жилья в надлежащем состоянии.

Разновидности устройств для дополнительного оснащения дрели

Наиболее распространенным является такое приспособление для дрели, как упор, который позволяет просто и быстро сверлить отверстия на требуемую глубину. Конструкция простейшего упорного приспособления включает в себя вспомогательную ручку и сам упор, на поверхность которого нанесена метрическая шкала.

Более сложную конструкцию и, соответственно, большую функциональность имеет параллельный упор, при помощи которого можно контролировать не только глубину выполняемого отверстия, но и положение его оси относительно поверхности обрабатываемого изделия или конструкции. Выпускаются приставки данного типа и для инструмента, используемого при строительстве и ремонте, и для дрелей по дереву.

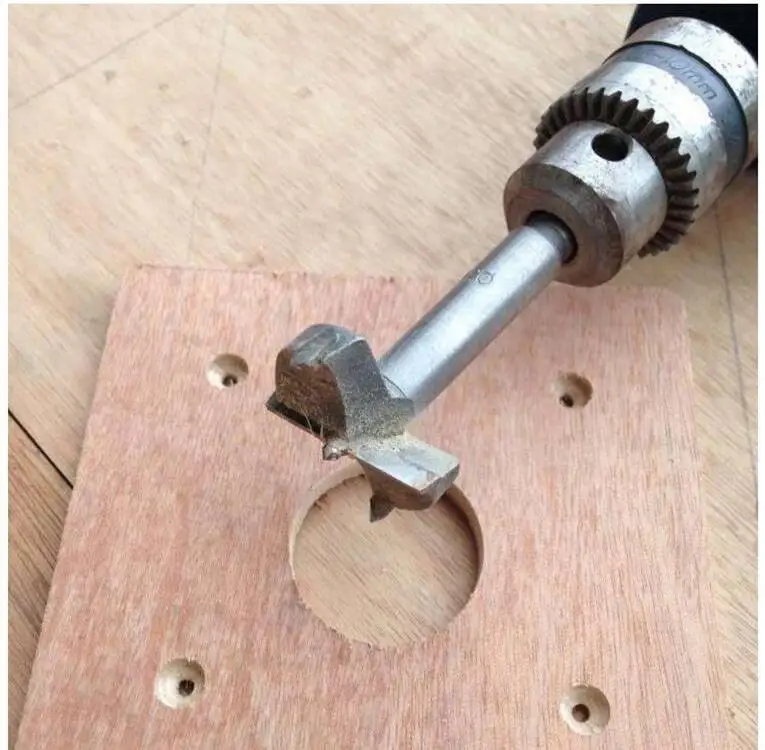

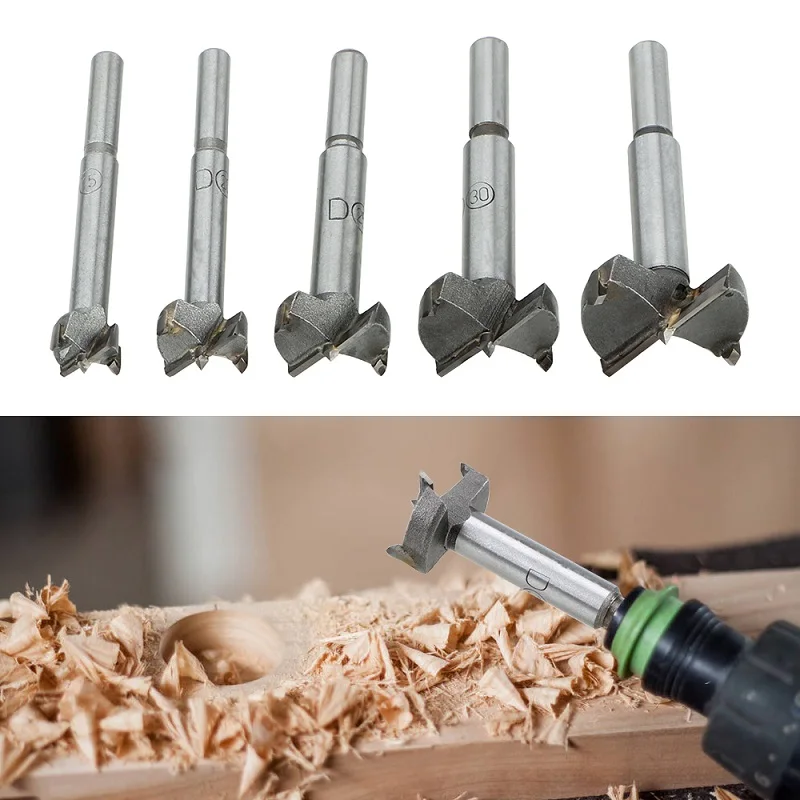

Выборка глухих отверстий под мебельные петли сверлом форстнера намного упрощается с использованием стойки для дрели

Параллельные упоры, предназначенные для использования в комплекте с инструментом для строительных и ремонтных работ, устанавливаются на мощные дрели, при помощи которых выполняют бурение отверстий в бетонных и кирпичных строительных конструкциях. Приставка данного типа состоит из упора со шкалой и вспомогательной ручки для дрели. В отдельных моделях параллельных упоров предусмотрен встроенный отсос для удаления отходов обработки, который подключается к пылесосу.

Популярными среди домашних мастеров являются приспособления для дрели, при помощи которых ее можно использовать для выполнения столярных работ. Дрель, оснащенная такой приставкой, – это, по сути, небольшая фрезерная установка. В ее конструкции присутствует вертикальная стойка с направляющими, по которым перемещается специальная корзина с зафиксированным в ней электроинструментом. Конечно, подобный вертикальный фрезерный станок не способен обеспечить такую же точность и производительность выполняемой обработки, как специализированное оборудование, но для выполнения несложных работ в домашней мастерской он подходит.

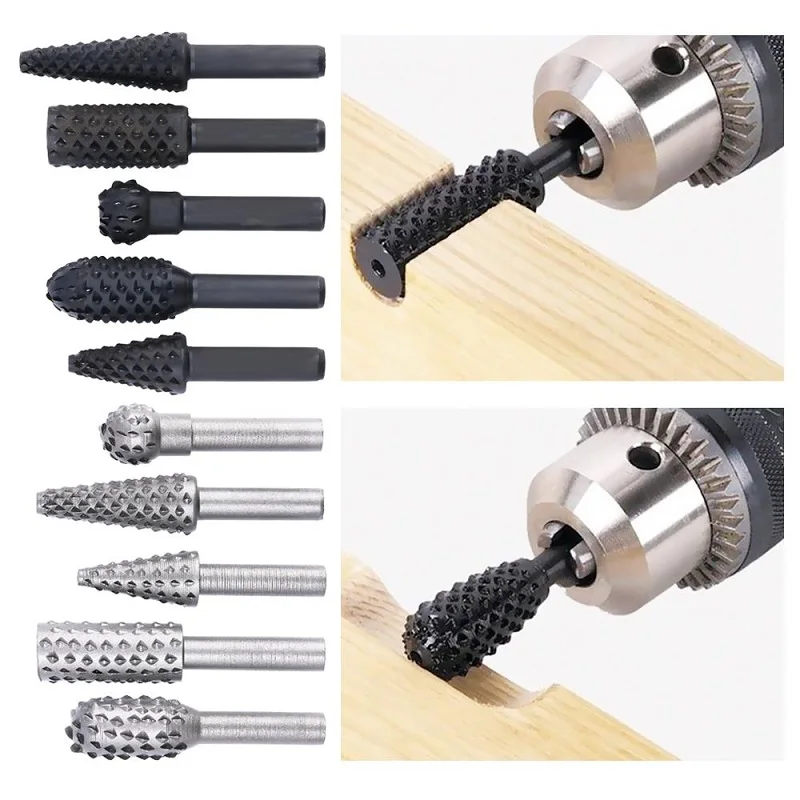

Посредством этой фрезерной насадки вырезаются пазы, щели или профили

Достаточно большую категорию среди элементов дополнительного оснащения ручного электрического инструмента составляют насадки и приставки для дрели, при помощи которых можно выполнять сверление под углом. Такое приспособление для сверления отверстий работает там, где использовать обычную дрель не представляется возможным. Рабочая головка в зависимости от модели данного оборудования может располагаться под различными углами (до 90°) по отношению к оси вращения основного патрона дрели. Наиболее популярными и востребованными являются приспособления для сверления под углом 90 градусов.

Сверлильная стойка с изменяемым углом наклона позволяет легко высверливать косые отверстия

На современном рынке широко представлены приспособления для сверления отверстий, которые позволяют не только ограничивать глубину создаваемых отверстий и контролировать вертикальность их оси, но и использовать дрель в качестве небольшого фрезера. Особенно популярны такие девайсы среди домашних мастеров, которые самостоятельно занимаются изготовлением мебели.

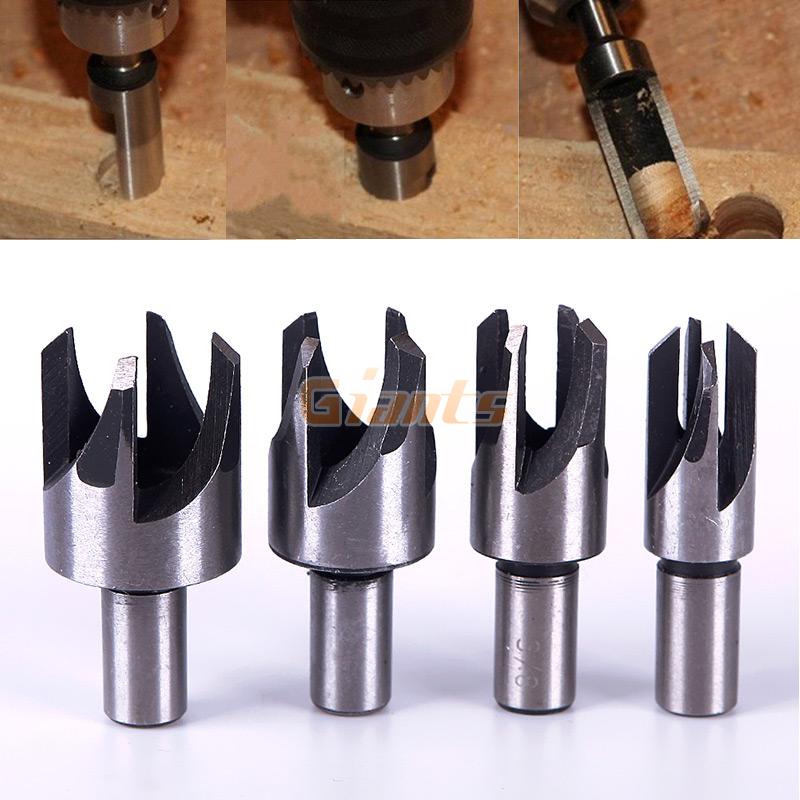

При использовании различных рабочих насадок на дрель для обработки дерева можно выполнять множество технологических операций (в частности, боковое сверление отверстий в изделиях круглой или более сложной конфигурации, требующее применения специальных вкладышей). На отдельные модели таких приспособлений устанавливаются специальные отсосы, подключаемые к пылесосу, при помощи которых из зоны обработки удаляются пыль и мелкая стружка. Следует иметь в виду, что даже такие функциональные устройства не позволяют сделать из дрели полноценный ручной фрезер, который обладает такими же операционными возможностями, но обеспечивает более высокую точность и качество выполняемой обработки.

Пылеудаляющие насадки на дрель

Никто не будет оспаривать тот факт, что применять для формирования отверстий не дрель, а сверлильный станок значительно удобнее (да и точность обработки с помощью стационарного оборудования выше). Между тем и из ручного электроинструмента можно сделать простейший сверлильный станок, для чего используется направляющая приставка для дрели. Большинство современных моделей такого приспособления комплектуется тисками для фиксации детали в процессе обработки, а также станиной, по которой такие тиски могут свободно перемещаться.

Сам электроинструмент помещается в специальный держатель для дрели (корзину), который является универсальным зажимным устройством и может использоваться практически для любых моделей сверлильного инструмента. Такое приспособление, на стойку которого нанесена точная метрическая шкала, является очень полезным приобретением для любого домашнего мастера, так как позволяет выполнять отверстия с меньшими трудозатратами и более высокой точностью.

Сверлильная стойка в паре с тисками добавляет возможность зажимать заготовки и даже шлифовать их

Высокой популярностью пользуются приставки к дрели, позволяющие использовать ее в качестве токарного станка по дереву. Такая оснастка закрепляется на рабочем столе, а сама дрель выступает в роли ее приводного механизма. Для установки дрели в конструкцию такой приставки используются специальная подставка и крепежный механизм.

Самодельный токарный станок из дрели

Подобные приставки выпускаются в различном конструктивном исполнении, с разным набором режущих инструментов и приспособлений, позволяют легко воплотить в жизнь мечту многих домашних мастеров о том, чтобы иметь в распоряжении свой токарный станок. Конечно, токарный станок, приводимый в действие обычной электродрелью, не сравнится со специализированным оборудованием ни по ресурсу работы, ни по точности и производительности выполняемой обработки. Если использовать такую приставку в интенсивном режиме, электродрель не выдержит значительных и продолжительных нагрузок и в итоге выйдет из строя. Именно поэтому, чтобы не остаться без дрели, применять такую приставку следует для выполнения несложных и не слишком продолжительных токарных работ по дереву.

К наиболее популярным приспособлениям для дрели относятся приставки, которые позволяют превратить такой инструмент в электроточило или наждак. С их установкой не возникает никаких сложностей даже у неопытных мастеров. Такие приставки можно использовать не только для заточки ножей и полотен дисковых пил, но и для восстановления геометрических параметров сверл, токарных резцов, стамесок и ножей рубанков. Таким образом, применяя такие приспособления на дрель для заточки, можно не только решить с их помощью многие бытовые вопросы, но сэкономить на обращении к квалифицированным специалистам.

Успешно использовать подобный наждак, в том числе и для заточки режущих инструментов, могут даже те, кто не имеет опыта в этой области.

В качестве рабочей насадки этого станка можно использовать наждачные или шлифовальные диски

Дополнительная оснастка на дрель необходима не только домашним мастерам, но и профессиональным мебельщикам. К такой оснастке, в частности, относится приставка для фрезерования, при помощи которой в столярных изделиях и элементах мебели выполняют пазы для создания угловых соединений. При использовании такой приставки нет необходимости фиксировать обрабатываемые детали в зажимном устройстве. Она обеспечивает высокую точность обработки, а для создания паза требуемой ширины и глубины в ее оснащении предусмотрены специальные регулировочные элементы.

Для того чтобы даже в самых труднодоступных местах эффективно использовать инструменты, приводимые во вращение дрелью, можно приобрести гибкий привод или угловой адаптер.

Угловая насадка для дрели

Гибкий привод и угловая насадка на дрель одним концом фиксируются в патроне дрели. Второй их конец оснащен зажимным устройством, в котором можно закреплять сверлильный, фрезерный, абразивный и любой другой инструмент с хвостовиком подходящего диаметра. Выбирая между двумя такими приспособлениями, следует учитывать, что гибкий привод с точки зрения обработки труднодоступных мест обладает большими возможностями, чем угловая насадка для дрели. Угол изгиба такого привода не ограничивается 90°, он может быть любым.

Примеры использования угловых насадок

Вопрос о том, возможно ли использовать электрическую дрель в качестве привода насоса, предназначенного для перекачивания жидкостей, не лишен смысла. Чтобы практически решить такую задачу, можно не придумывать различные самоделки, не ломать голову над изготовлением надежного крепления для дрели на корпусе типового насоса и над тем, какой использовать переходник. Все эти вопросы уже продуманы специалистами и реализованы в конструкции приставки-насоса.

Несмотря на небольшие размеры, насадка-насос может обеспечивать вполне приличное давление

Такой насос для дрели, хотя и не предназначен для длительного и интенсивного использования, способен эффективно решать многие задачи. В частности, он может успешно перекачивать небольшие объемы как вязких жидкостей (таких, например, как масло или краска), так и обычной воды. Чтобы изменить скорость откачки жидкой среды, достаточно поменять количество оборотов, совершаемых патроном дрели. Поскольку корпусы насосов для дрели, как правило, изготавливаются из пластика, они не отличаются длительным сроком службы, но этот недостаток компенсируется невысокой стоимостью таких устройств.

Мебельный кондуктор обеспечивает точную центровку и перпендикулярность высверливаемых дрелью отверстий

Электрические дрели часто применяются в комплекте со специальными шаблонами, которые не только повышают точность выполнения сверления и дальнейшей сборки, но и значительно ускоряют процесс обработки. Шаблоны для профессионалов изготавливаются из металла, сохраняют свои геометрические параметры на протяжении длительного времени. Для домашнего пользования можно приобрести недорогой пластиковый шаблон, который, хотя и не отличается такой долговечностью, как их металлический аналог, обеспечивает высокую точность выполняемой обработки.

Шаблоны для сверления разделяются на бытовые и профессиональные

Смысл шаблонов для сверления заключается в том, что в их конструкции заложены типоразмеры и расположение отверстий, наиболее часто выполняемых в элементах мебельных конструкций. Так, есть шаблоны, предназначенные для сверления отверстий под закрепление мебельных петель, врезку замков и установку мебельных стяжек. В таких шаблонах точно выдержано не только расстояние между выполняемыми отверстиями, но и расстояние, на котором такие отверстия должны находиться от кромки обрабатываемого изделия.

Виды насадок для дрелей

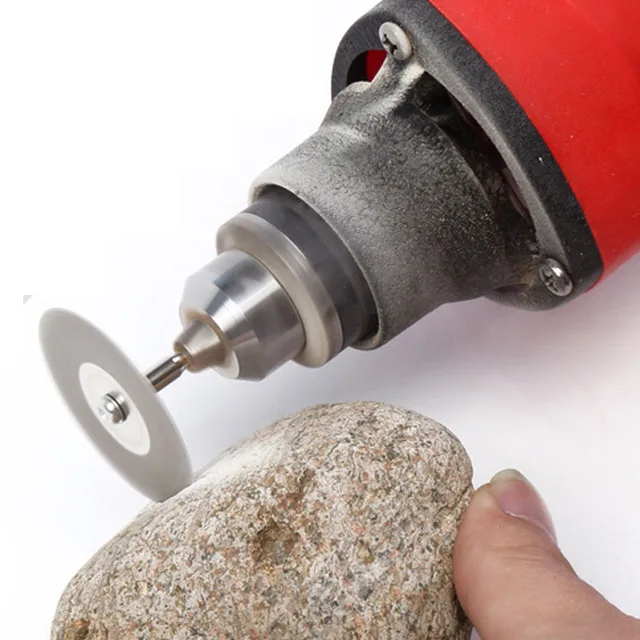

Насадки, используемые в комплекте с дрелями, тоже применяются для расширения функциональных возможностей последних. Сюда, в частности, относится ряд насадок для дрели для резки листового металла. Такие насадки на дрель для резки металла могут работать как вырубные или высечные ножницы. Даже при использовании с обычной дрелью или шуруповертом они демонстрируют высокую эффективность. Например, такая насадка на дрель для резки способна справиться с металлическим листом толщиной до 1,5 мм, сеткой, изготовленной из металла, и толстым пластиком.

Насадка для резки металлов и пластиков

В большинстве случаев для резки металла лучше применять именно насадку на дрель, а не ручной или электрический лобзик. Объясняется это тем, что лобзик, как и многие другие устройства, при помощи которых можно резать листовой металл, способствуют интенсивному нагреву зоны обработки. Это может привести к сгоранию защитного покрытия, нанесенного на поверхность листа. Среди наиболее популярных насадок для дрели, используемых для резки листового металла, можно выделить устройства, называемые «Сверчок» и «Стальной бобер», а также приспособления, выглядящие как ножницы по металлу, но приводимые в действие дрелью или шуруповертом.

Среди домашних мастеров, а также тех, кто профессионально занимается кузовным ремонтом автомобилей, большой популярностью пользуются шлифовальные и полировальные насадки на дрели. Рабочим органом, которым оснащаются такие шлифовальные насадки, может быть барабан с наклеенной на его поверхность наждачной бумагой, а также фетровый или войлочный диск.

Для использования дрели в качестве полировочного станка достаточно закрепить инструмент на столе с помощью держателя

Материал, посредством которого насадка на дрель для шлифовки будет контактировать с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Так, шлифовочный инструмент, при помощи которого выполняется более грубая обработка, часто изготавливается из абразивного материала соответствующей зернистости, а на полировочный наклеивается войлок или фетр. В качестве полировочного инструмента также используется насадка-щетка, устанавливаемая в патроне дрели при помощи своего хвостовика.

Насадка на дрель для полировки автомобиля может использоваться не только после выполненного кузовного ремонта, но и в тех случаях, когда владелец транспортного средства желает придать ему первозданный сияющий вид. При желании сэкономить на приобретении шлифовальных насадок для дрели можно сделать такое приспособление своими руками. Для этого подойдет самодельный деревянный барабан, в центральной части которого необходимо надежно зафиксировать хвостовик. При помощи данного конструктивного элемента такое устройство будет фиксироваться в патроне дрели. Шлифовка и полировка дрелью с использованием подобного барабана может осуществляться при помощи таких материалов, как наждачная бумага, войлок и фетр.

Нейлоновая насадка-щетка поможет очистить двигатель

По похожему принципу работают насадки для электроинструмента, применяемые для зачистки изделий из различных материалов. Так, для зачистки изделий из металла могут использоваться металлические и абразивные насадки, а также насадка-щетка. Щетка изготовлена из металлической проволоки и позволяет эффективно очистить поверхность изделия от загрязнений, ржавчины и остатков старого лакокрасочного покрытия. Сама щетка, которой оснащаются такие насадки, может располагаться на торцевой или боковой части приспособления (все зависит от задач, которые предстоит решить). Различаются подобные насадки и по материалу, из которого изготовлена щетка. Такими материалами, в частности, могут быть полимерные волокна или металлическая проволока.

Используя насадку для замешивания раствора, обычную дрель можно превратить в эффективный строительный миксер. Замес строительных и отделочных смесей, который выполняется при помощи насадки-миксера для дрели, осуществляется не только быстро, но и качественно. Важно только не превышать объем замешиваемой смеси, чтобы не снизить эффективность использования такого устройства.

Используя дрель в качестве миксера, следует рассчитывать нагрузку пропорционально мощности инструмента

Говоря о том, что можно сделать при помощи дополнительной оснастки, используемой в комплекте с ручным электрическим инструментом, следует также упомянуть насадку-заклепочник на дрель. Инструмент, на который устанавливается такая насадка, должен обладать функцией реверса, а заклепка, фиксируемая при помощи такого приспособления, может быть только вытяжного типа.

При желании сэкономить на приобретении серийных приспособлений можно изготовить многие насадки для дрели своими руками. В таких случаях лучше пользоваться советами тех, кто уже занимался практическим решением подобных вопросов и решил поделиться своим опытом через интернет.

Насадка на дрель для квадратных отверстий. Свер­ле­ние квад­рат­ных от­вер­стий. Изготовление устройства для сверления квадратных отверстий

Насадка на дрель для квадратных отверстий. Свер­ле­ние квад­рат­ных от­вер­стий. Изготовление устройства для сверления квадратных отверстий

В некоторых случаях необходимо получить отверстия в форме квадрата. Обычные способы малопроизводительны и тяжелы. Самый примитивный из них сводится к предварительному высверливанию отверстия диаметром, равным вписанной в квадрат окружности, и постепенному его продалбливанию. Потребуется инструмент, который сможет работать без вращения инструментальной головки, а также специальный переходник. Проще воспользоваться так называемым «квадратным» сверлом (сверлом Уаттса), или, точнее, фрезой.

Немного истории с геометрией

Ещё в XV веке легендарный Леонардо да Винчи, изучая свойства геометрических фигур, обратил внимание на так называемые геометрические объекты с равной толщиной. Таких фигур имеется бесконечное множество, но простейшей – помимо окружности — является скруглённый треугольник, который может быть образован следующим образом. Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны. Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника.

Практическую пользу из этого факта извлёк Л. Эйлер, который три века спустя продемонстрировал вращение такого скруглённого треугольника: вначале вокруг собственной оси, а затем – с некоторым эксцентриситетом, благо карданный механизм науке и технике того времени был уже известен.

Ещё дальше в практическом использовании данной фигуры пошёл немецкий инженер Ф. Рело, который обратил внимание на то, что траектория углов движущегося треугольника при определённых способах его вращения весьма близка к квадрату. Лишь непосредственно в углах квадрата внешняя поверхность описывает дугу, впрочем, небольшого радиуса. В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет.

Пройдёт ещё несколько десятков лет, и англичанин Г. Уаттс придумает приспособление, которым можно обеспечить гарантированную квадратную траекторию для металлорежущего инструмента. Техническое решение для сверла Уаттса было запатентовано в 1916 году, а через год началось серийное производство таких инструментов.

Сверло или фреза?

Большинство технической общественности считает, что всё-таки фреза. Тем не менее, производители упорно продолжают называть данный инструмент сверлом для квадратных отверстий, сверлом Уаттса или сверлом, профиль которого соответствует треугольнику Рело.

Что правильнее? Если обратиться к кинематике перемещения такого режущего инструмента (для наглядности можно воспользоваться схемой, приведённой на рис. 1, то можно обнаружить, что съём металла будет производиться только боковой поверхностью, причём плоскостей резания будет не одна, как у обычного сверла, а четыре, что более свойственно фрезам.

Однако одного вращающего движения для получения квадратного отверстия будет недостаточно. Простые математические вычисления (в данной статье не приводятся) показывают: для того, чтобы «сверло» для квадратного отверстия выполняло свою функцию, оно должно при работе описывать не только основное движение вращения режущей кромки, но и качательное движение сверла/фрезы вокруг некоторой оси. Оба движения должны производиться во взаимно противоположных направлениях.

Рисунок 1 – Треугольник Рело: а) – построение; б) последовательность вращения для получения отверстия квадратной формы.

Угловая скорость обоих вращений определяется довольно просто. Если за параметр f принять частоту оборотов вала дрели (либо перфоратора), то для колебательных вращений шпинделя вокруг собственной оси достаточна скорость в 0,625f. В этом случае ось шпинделя как бы зажимается между рабочим валом и приводным колесом, заставляя сверло/фрезу колебаться в зажимном приспособлении с остаточной скоростью

(1 – 0,625)f = 0,375f.

Более точно результирующую скорость вращения фрезы можно установить, пользуясь техническими характеристиками дрели/перфоратора, но ясно, что она будет намного ниже той, на которую изначально рассчитан инструмент. Поэтому получение квадратного отверстия будет происходить с меньшей производительностью.

Устройство и принцип работы

Непосредственно применить фрезу/сверло для квадратных отверстий с профилем треугольника Рело нельзя – необходимы канавки для отвода образующейся стружки.

Поэтому (см. рис. 2) профиль рабочей части инструмента представляет собой вышеописанную фигуру, из которой вырезано три полуэллипса. При этом реализуются три цели: снижаются момент инерции сверла, нагрузки на шпиндель, а также повышается режущая способность фрезы.

Рисунок 2 – Фактический профиль рабочей части инструмента

Конструкция инструмента такова. Собственно, рабочая часть включает в себя рабочую поверхность, которой производится съём металла и отводящие стружку канавки. Изготавливается фреза-сверло для квадратных отверстий из стали У8 и закаливается до твёрдости HRC 52…56. При особо тяжёлых условиях эксплуатации используются изделия из легированной стали Х12 с твёрдостью HRC 56…60. При нормальной подаче СОЖ и из-за сравнительно небольших температур в зоне обработки стойкость инструмента – высокая.

Более сложную конструкцию имеет шпиндель-переходник. Он включает в себя:

1. Корпус.
2. Зубчатый венец.
3. Посадочное место под основной шпиндель (если инструмент устанавливается в инструментальной головке металлорежущего станка, то переходник имеет вид конуса Морзе).
4. Приводной шестерни.
5. Основного шпинделя.
6. Шестерни зацепления с зубчатым венцом.
7. Качающейся втулки.

Для бытовых приспособлений производители фрез/свёрл для квадратных отверстий предлагают накладные рамки, которые соединяются карданной передачей с патроном, и сообщают эксцентрические перемещения режущему инструменту. Толщина такой рамки определяет глубину получаемого отверстия.

Для соединения приспособления с патроном станка необходим ещё специальный переходник. Он состоит из:

1. Корпуса.
2. Плавающего хвостовика.
3. Качающегося кольца.
4. Сменной втулки под патроны разных металлообрабатывающих станков.
5. Крепёжных винтов.
6. Опорных шариков.

Для практического применения рассматриваемого инструмента достаточно придать шпинделю основного оборудования подачу в необходимом направлении. Для изготовления квадратных отверстий с применением такой оснастки пригодны фрезерные протяжные и токарные станки.

//www. youtube.com/watch?v=60WbTPNFT-8

Альтернативные способы получения квадратных отверстий

Недостатком свёрл Уаттса считается наличие радиусных дуг в углах квадрата, что не всегда приемлемо. Кроме того, свёрла для квадратных отверстий, изготовленные с использованием треугольника Рело, не могут вести обработку заготовок большой толщины. В таких случаях можно использовать электроэрозионные/лазерные технологии, а также – что проще – применить сварку или штамповку.

Комплекты пробойников для квадратных отверстий выпускаются в ассортименте поперечных размеров до 70×70 мм в металле толщиной до 12…16 мм. В комплект входят:

• Пуансонодержатель под пробойник.
• Направляющая втулка.
• Кольцевой ограничитель хода.
• Матрица.

Для силового воздействия на пробойник можно использовать гидравлический домкрат. Пробитое отверстие выгодно отличается чистотой полученных кромок, а также отсутствием заусенцев. Подобный инструмент производится, в частности, торговой маркой Veritas (Канада).

При наличии в домашнем хозяйстве сварочного инвертора квадратное отверстие в стальной детали можно прожечь. С этой целью в заготовке предварительно сверлится (с запасом) круглое отверстие, затем туда вставляется требуемых размеров квадрат из графита марок ЭЭГ или МПГ, после чего обваривается по контуру. Графит извлекается, а в изделии остаётся квадратное отверстие. Его, при необходимости, можно зачистить и прошлифовать.

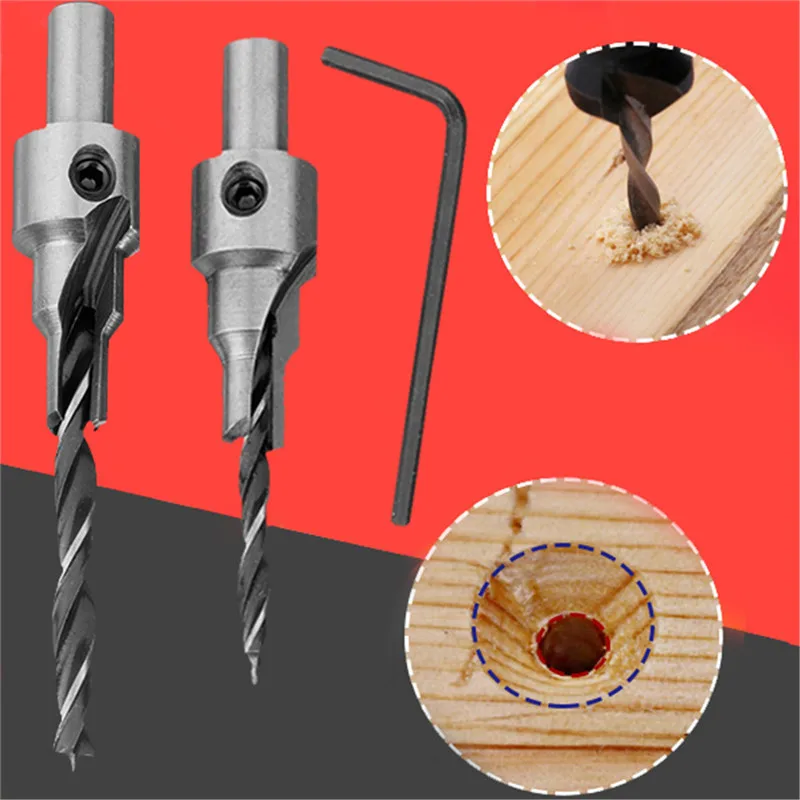

Одним из основных видов механической обработки различных материалов резанием, применяемых в современной технике, является сверление. Оно осуществляется при помощи специального инструмента, называемого сверлом, которому сообщается вращательное движение (в некоторых случаях вращается заготовка). С помощью сверления можно получать отверстия различной глубины и диаметра.

В большинстве случаев отверстия , получаемые методом сверления, имеют цилиндрическую форму. Однако применение специального инструмента и особых методик обработки позволяет придавать им эллипсовидную, квадратную , криволинейную, продолговатую , треугольную и другую форму.

Отверстия продолговатые под крепёж ГОСТ 16030 – 70
D	B		L
	1-й ряд	2-й ряд	3	4	6	8	10	12	14	16	18	20	22	25	28	32	36	40	45	50	55	60	70	80	90	100	110	125
2	2.4	—	×	×	×	×
2. 5	2.9	—		×	×	×	×
3	3.4	—		×	×	×	×	×
4	4.5	—			×	×	×	×	×	×
5	5. 5	—				×	×	×	×	×	×
6	6.6	7					×	×	×	×	×	×
8	9	10						×	×	×	×	×	×	×	×	×	×	×
10	11	12							×	×	×	×	×	×	×	×	×	×	×
12	13	14								×	×	×	×	×	×	×	×	×	×	×
14	15	16									×	×	×	×	×	×	×	×	×	×	×
16	17	18										×	×	×	×	×	×	×	×	×	×	×
18	19	20											×	×	×	×	×	×	×	×	×	×	×
20	22	24												×	×	×	×	×	×	×	×	×	×	×
22	24	26													×	×	×	×	×	×	×	×	×	×	×
24	26	28														×	×	×	×	×	×	×	×	×	×	×
27	30	32															×	×	×	×	×	×	×	×	×	×	×
30	33	35																×	×	×	×	×	×	×	×	×	×	×
36	39	42																	×	×	×	×	×	×	×	×	×	×
42	45	48																		×	×	×	×	×	×	×	×	×
48	52	56																				×	×	×	×	×	×	×

Отверстия квадратные под крепёж ГОСТ 16030 – 70
	Размер квадратных подголовков болтов	B		R
		1-й ряд	2-й ряд
	5	5. 5	—	0.5
	6	6.6	7	0.5
	8	9	—	0.8
	10	11	12	0.8
	12	13	14	1.0
	14	15	16	1.0
	16	17	18	1.2
	20	22	24	1.2
	22	24	26	1.6
	24	26	28	1.6

Лазерная обработка

В условиях современного машиностроительного и какого либо другого производства часто возникает необходимость в получении в различных материалах отверстий, имеющих весьма сложную форму. Для этого часто применяется метод, заключающийся в использовании лазерного луча, функционирующего в режиме управляемого термического раскалывания.

На сегодняшний день именно лазерная обработка является одним из наиболее передовых методов формирования и обработки квадратных , продолговатых и иных отверстий в самых различных материалах. Подобная технология позволяет получать качественную обработку, что создаёт условия для её более масштабного применения.

Применение лазерного оборудования с числовым программным управлением, позволяют не только изготавливать или обрабатывать отверстия самых различных форм и конфигураций, но и получать полностью готовые изделия.

Электроэрозионный метод обработки

В технике под электрической эрозией понимается разрушение поверхности изделия или заготовки, которое происходит под воздействием электрических разрядов.

Этот способ обработки чаще всего используется для того, чтобы в определенных пределах осуществлять изменение размеров и формы отверстий, предварительно проделанных в металлических изделиях и заготовках. Разработчики машиностроительных изделий, которые они проектируют, нередко сталкиваются с необходимостью изготовления отверстий которые могут быть отличными от цилиндрических. Это могут быть квадратные , продолговатые , прямоугольные, криволинейные и прочие отверстия .

Особенно непросто реализовать их обработку тогда, когда сам материал обладает такими характеристиками, как повышенная твердость или высокая вязкость. Именно в этих случаях обычно и используется электроэрозионная обработка.

Как показывает практика, она наиболее эффективна для обработки изделий сложной конфигурации, изготовленных из твердых материалов. Дело в том, что использование для тех же целей распространенных механических способов часто оборачивается повышенным износом режущего инструмента.

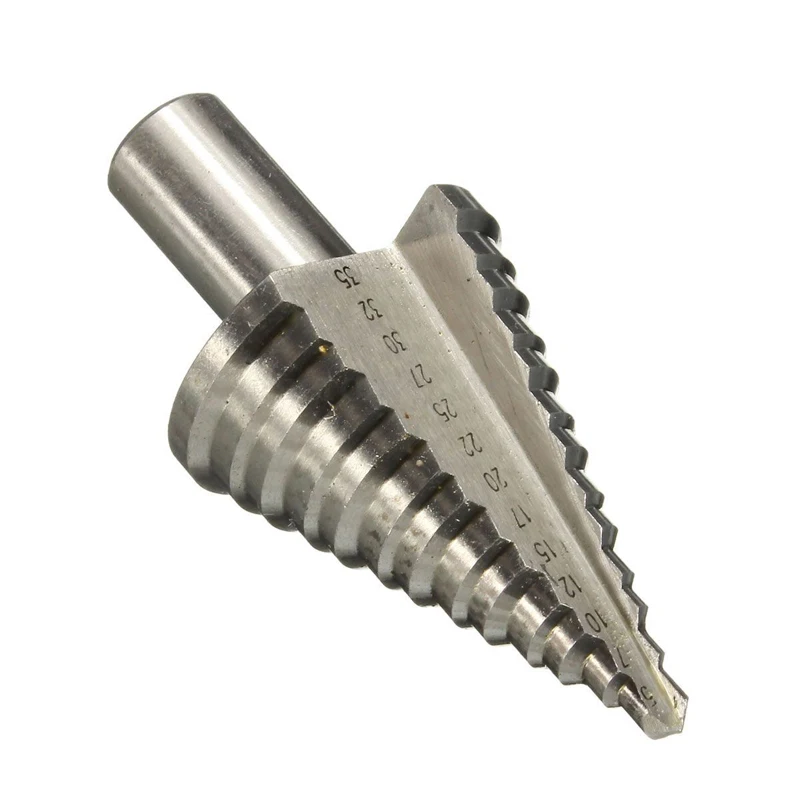

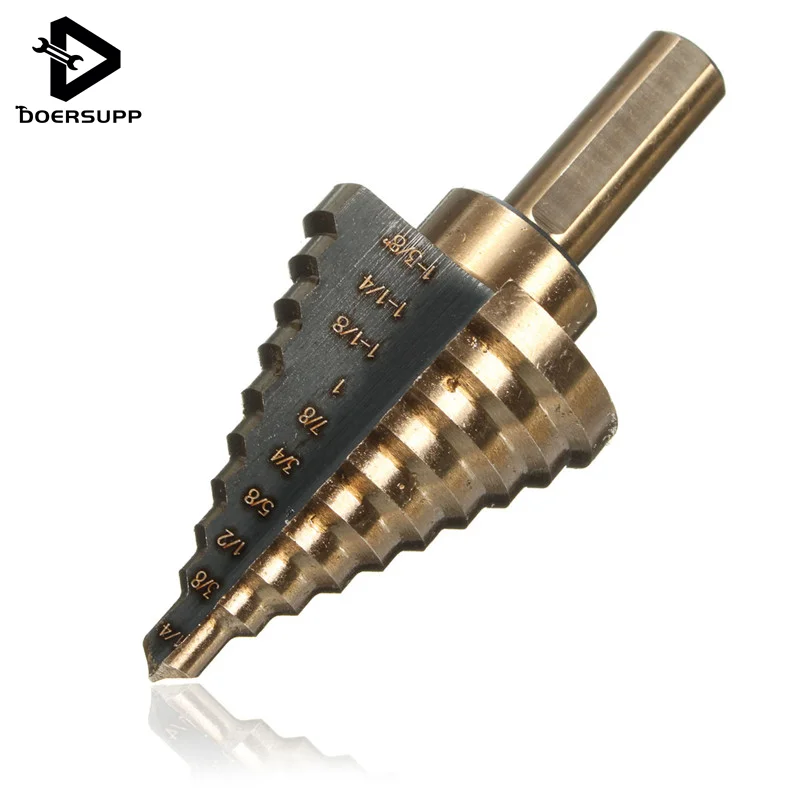

Конусные сверла для сверления листового металла

В тонком листовом металле достаточно часто приходится проделывать различные отверстия цилиндрической формы. Так, к примеру, происходит тогда, когда требуется произвести электромонтажные работы в стальных коробах, причем сделать это нередко бывает не так уж и просто.

Сверление отверстий в тонком листовом металле с помощью обычных спиральных сверл — дело непростое, поскольку инструмент начинает, что называется, «подхватывать». Это может привести (и нередко приводит) к его поломкам, а также к тому, что отверстия получаются неправильной, искривленной формы. Конусные сверла и сверла ступенчатые с этой задачей справляются намного лучше.

Дело в том, что благодаря их специфической форме слой обрабатываемого материала срезается равномерно, без так называемых «подхватываний» и рывков. Поэтому просверливаемые отверстия имеют идеально цилиндрическую форму.

В зависимости от того, какие именно геометрические характеристики имеет режущий инструмент, применение сверл с конической режущей кромкой позволяет получить результирующие диаметры различной величины. Если условия сверления особенно сложны, то опытные мастера применяют не конусные, а ступенчатые сверла. Этот режущий инструмент позволяет обеспечить очень точные размеры результирующих отверстий.

Пробивка отверстий

Одной из наиболее распространенных технологий листовой штамповки металлов является пробивка. К примеру, при таком высокоточном производстве, как приборостроение, очень значительное количество деталей изготавливается именно с использованием этого метода. Для пробивки квадратных и продолговатых отверстий используется специальная оснастка, изготавливаемая из высокопрочных материалов, устойчивая к длительным и постоянным механическим нагрузкам и не требующая частого и тщательного обслуживания.

Пробивка отверстий может производиться как на сложном механизированном оборудовании, так и на простых ручных прессах. Ее процедура заключается в том, что между пуансоном и матрицей помещается заготовка, в которой необходимо пробить отверстие.

Про-стей-шая фигу-ра по-сто-ян-ной ши-ри-ны — по-мо-жет нам в свер-ле-нии квад-рат-ных от-вер-стий. Ес-ли дви-гать центр это-го «тре-уголь-ни-ка» по некой тра-ек-то-рии , то его вер-ши-ны вы-чер-тят по-чти квад-рат, а сам он за-ме-тёт всю пло-щадь внут-ри по-лу-чен-ной фигу-ры.

Гра-ни-цы по-лу-чен-ной фигу-ры, за ис-клю-че-ни-ем неболь-ших ку-соч-ков по уг-лам, бу-дут стро-го пря-мы-ми ! И ес-ли про-дол-жить от-рез-ки, тем са-мым до-ба-вив уго-лоч-ки, то по-лу-чит-ся в точ-но-сти квад-рат . \circ$ от-но-си-тель-но сто-рон квад-ра-та и рав-ны $k\cdot(\sqrt3+1)/2$ и $k\cdot(1/\sqrt3-1)/2$.

Пло-щадь неза-ме-тён-ных уго-лоч-ков со-став-ля-ет все-го око-ло 2% от пло-ща-ди все-го квад-ра-та!

Те-перь, ес-ли сде-лать свер-ло в ви-де тре-уголь-ни-ка Ре-ло, то мож-но бу-дет свер-лить квад-рат-ные от-вер-стия с немно-го скруг-лен-ны-ми угол-ка-ми, но аб-со-лют-но пря-мы-ми сто-ро-на-ми!

Оста-лось сде-лать та-кое свер-ло… Вер-нее, са-мо-то свер-ло сде-лать неслож-но, нуж-но толь-ко чтобы оно на-по-ми-на-ло в се-че-нии тре-уголь-ник Ре-ло, а ре-жу-щие кром-ки сов-па-да-ли с его вер-ши-на-ми.

Труд-ность за-клю-ча-ет-ся в том, что, как уже бы-ло от-ме-че-но вы-ше, тра-ек-то-рия цен-тра свер-ла долж-на со-сто-ять из че-ты-рёх дуг эл-лип-сов. Ви-зу-аль-но эта кри-вая очень по-хо-жа на окруж-ность и да-же ма-те-ма-ти-че-ски близ-ка к ней, но всё же это не есть окруж-ность. А все экс-цен-три-ки (круг, по-са-жен-ный на круг дру-го-го ра-ди-у-са со сме-щён-ным цен-тром), ис-поль-зу-е-мые в тех-ни-ке, да-ют дви-же-ние стро-го по окруж-но-сти.

В 1914 го-ду ан-глий-ский ин-же-нер Гар-ри Джеймс Уаттс при-ду-мы-ва-ет, как устро-ить та-кое свер-ле-ние. На по-верх-ность он на-кла-ды-ва-ет на-прав-ля-ю-щий шаб-лон с про-ре-зью в ви-де квад-ра-та, в ко-то-ром хо-дит свер-ло, встав-лен-ное в па-трон со «сво-бод-но пла-ва-ю-щим в нём свер-лом». Па-тент на та-кой па-трон был вы-дан фир-ме, на-чав-ший из-го-тов-ле-ние свёрл Уатт-са в 1916 го-ду.

Дже-ро-ла-мо КАРДАНО (1501 — 1576). Ко-гда в 1541 го-ду им-пе-ра-тор Карл V три-ум-фаль-но во-шёл в за-во-ё-ван-ный Ми-лан, рек-тор кол-ле-гии вра-чей Кар-да-но шёл ря-дом с бал-да-хи-ном. В от-вет на ока-зан-ную честь он пред-ло-жил снаб-дить ко-ролев-ский эки-паж под-вес-кой из двух ва-лов, ка-че-ние ко-то-рых не вы-ве-дет ка-ре-ту из го-ри-зон-таль-но-го по-ло-же-ния […]. Спра-вед-ли-вость тре-бу-ет от-ме-тить, что идея та-кой си-сте-мы вос-хо-дит к ан-тич-но-сти и что по край-ней ме-ре в «Ат-лан-ти-че-ском ко-дек-се» Лео-нар-до да Вин-чи име-ет-ся ри-су-нок су-до-во-го ком-па-са с кар-дан-ным под-ве-сом. Та-кие ком-па-сы по-лу-чи-ли рас-про-стра-не-ние в пер-вой по-ло-вине XVI ве-ка, по-ви-ди-мо-му, без вли-я-ния Кар-да-но.

С. Г. Гин-ди-кин. Рас-ска-зы о физи-ках и ма-те-ма-ти-ках.

Мы же вос-поль-зу-ем-ся дру-гой из-вест-ной кон-струк-ци-ей. При-кре-пим свер-ло жёст-ко к тре-уголь-ни-ку Ре-ло, по-ме-щён-но-му в квад-рат-ную на-прав-ля-ю-щую рам-ку. Са-ма рам-ка фик-си-ру-ет-ся на дре-ли . Оста-лось те-перь пе-ре-дать вра-ще-ние па-тро-на дре-ли тре-уголь-ни-ку Ре-ло.

Думаю каждый из вас делал корпус для своей электронной поделки. И при изготовлении корпуса часто возникает одна мерзкая проблема — проделать дырку формой отличной от окружности. Например, квадратную, под LED индикатор.

Я раньше долго мучался, высверливал по контуру, затем шлифовал эти зубчики, матерился по поводу того, что сошлифовал лишнее или запорол параллельность. В общем, на все что касается механообработки материала у меня руки из задницы. И с этим ничего не поделать. Но там где не могут руки должна работать голова. И придумалось простое и эффективное решение.

Итак. Надо профигачить в пластиковом корпусе квадратную дырку.

Для начала разметим отверстие. Делать это лучше по бумажному шаблону — надо как можно четче накернить углы. Делаем это на наружней, лицевой, стороне! Затем углы сверлятся насквозь тонким сверлышком. Тут важно взять сверло потоньше. Чем тоньше тем точнее будет наше отверстие.

Берем линейку и острый скальпель. Можно канцелярский нож или что под рукой. Главное требование — он должен быть очень острым, жестким и чтобы не болтался. Я делаю такие вещи с помощью резака .

По линейке от дырочки до дырочки, точно по размерам нашего отверстия (ни больше ни меньше, точно так!) делаем прорезы. Чем глубже тем лучше, но можно без фанатизма. Т.к. чем глубже режешь тем больше шанс что сорвется лезвие и мы покоцаем наружную поверхность, а это уже не то — некрасиво. Дырочки тут рулят еще тем, что в них заваливается острие скальпеля и край реза дальше дырки не идет. Разметка тут самый важный этап . От него зависит получится ли все с первого раза идеально или придется подравнивать.

Все, получили внутри четыре кусочка. Теперь надо подцепить их от центра и выломать внутрь !

Прорез который мы сделали даст нам слабую точку по которой пластик лопнет и выломается. А отверстия с краев не дадут трещине уйти дальше чем надо.

На проковыривание этой дырки у меня ушло не более 10 минут. Это с уборкой мусора и отвлеканием на фотографирование и поиск то скальпеля, то сверлышка.

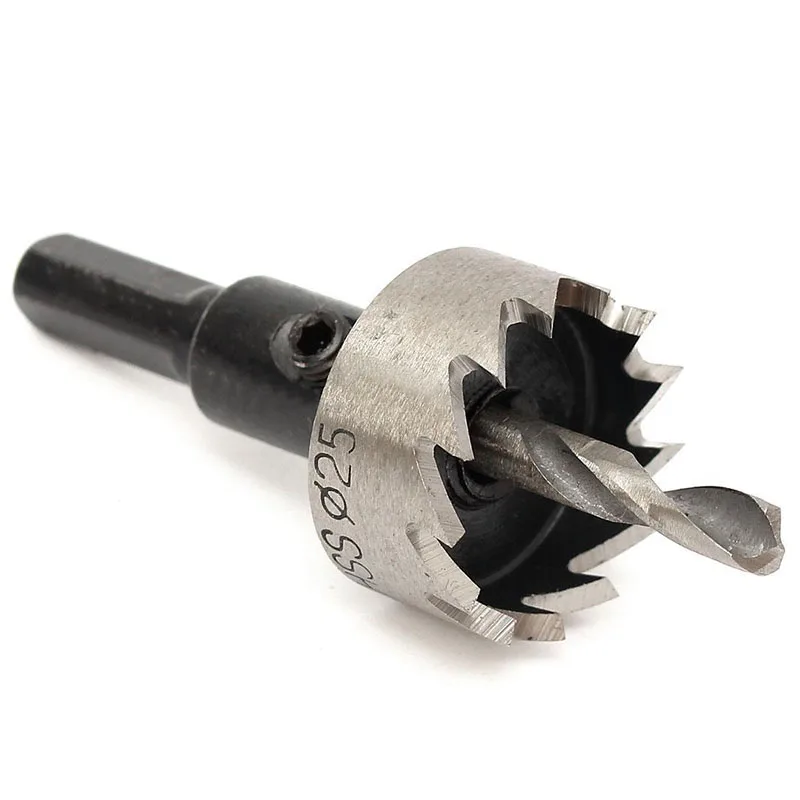

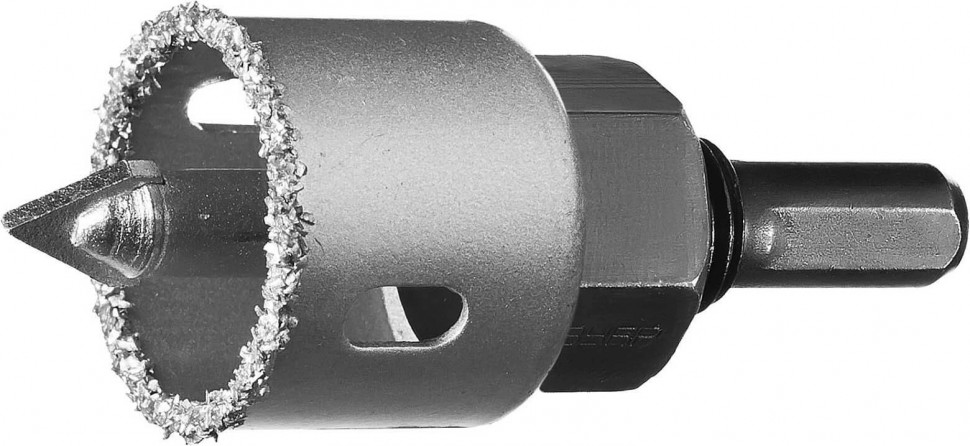

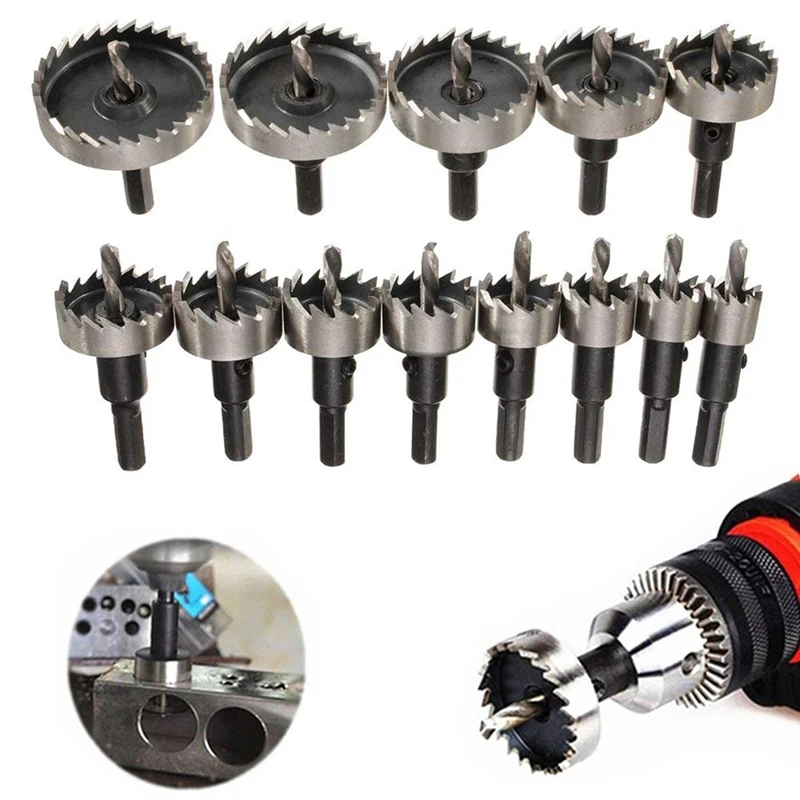

Кольцевая пила и сверла для кольцевой пилы в Ace Hardware

Выбор по бренду

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для сравнения параллельное сравнение функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями.

  Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите продукты или более для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. сравнение функций.Сравнить

• Выберите 2 или более продукции для бок о бок по бок по сравнению с функциями. Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для одновременного сравнения сравнение функций.Сравнить

• Выбрать 2 или более продуктов для бок о бок по бок по сравнению с функциями.

  Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• 2
• 90 или более

  6 Выберите продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения сравнение функций. Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями сравнения. Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравнить

Показаны 30 из 582

Как правильно использовать кольцевую пилу (сделай сам)

Обновлено: 24 февраля 2023 г.

Техника сверления больших отверстий, глубоких отверстий и расширение существующих отверстий.

Следующий проект›

Семейный мастер на все руки

Вырезание чистых отверстий кольцевой пилой требует определенных навыков и практики. Вот ключевые методы, которые сделают задачу более безопасной и дадут вам наилучшие результаты.

Эксперты DIY журнала The Family Handyman Magazine

Время

Час или меньше

Сложность

Новичок

Стоимость

Менее 20 долларов США

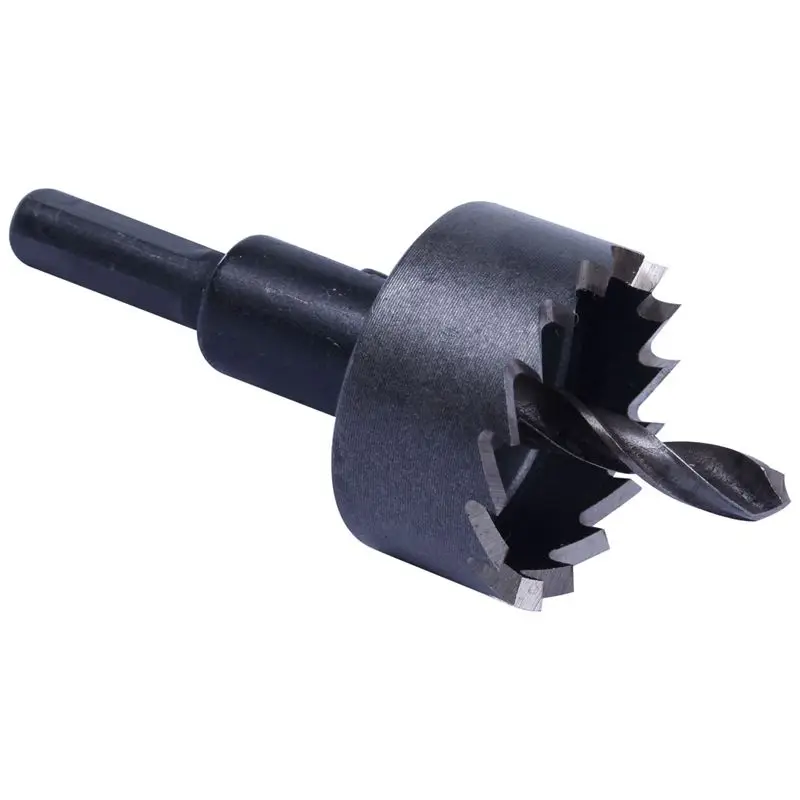

Основы кольцевой фрезы

Фото 1.

Сначала просверлите направляющее отверстие

Отметьте центр отверстия и просверлите 1/8 дюйма. пилотное отверстие полностью через дверь, чтобы перенести центр на другую сторону. Держите биту ровно и перпендикулярно двери.

Фото 2: Совместите сверло для полного контакта

Совместите центральное сверло с направляющим отверстием. Крепко возьмите сверло обеими руками и надавите прямо. Медленно запустите сверло и отрегулируйте угол, пока зубья кольцевой пилы не будут равномерно касаться дерева.

Фото 3. Начните медленно и увеличьте скорость

Увеличьте скорость сверления и нажмите с умеренным усилием после того, как зубья кольцевой пилы прорежут канавку глубиной 1/8 дюйма. Запустите дрель почти на максимальной скорости для сверления дерева и на малой скорости для металла. Снизьте скорость сверления и время от времени вынимайте коронку, чтобы очистить канавку от опилок и охладить коронку. Просверлите примерно наполовину.

Фото 4: Завершите отверстие с другой стороны

Совместите центральную фрезу с направляющим отверстием на противоположной стороне двери и завершите отверстие. Прижмите дрель к бедру для дополнительной мощности и лучшего контроля. Деревянная заглушка застрянет в пиле и выскочит с другой стороны.

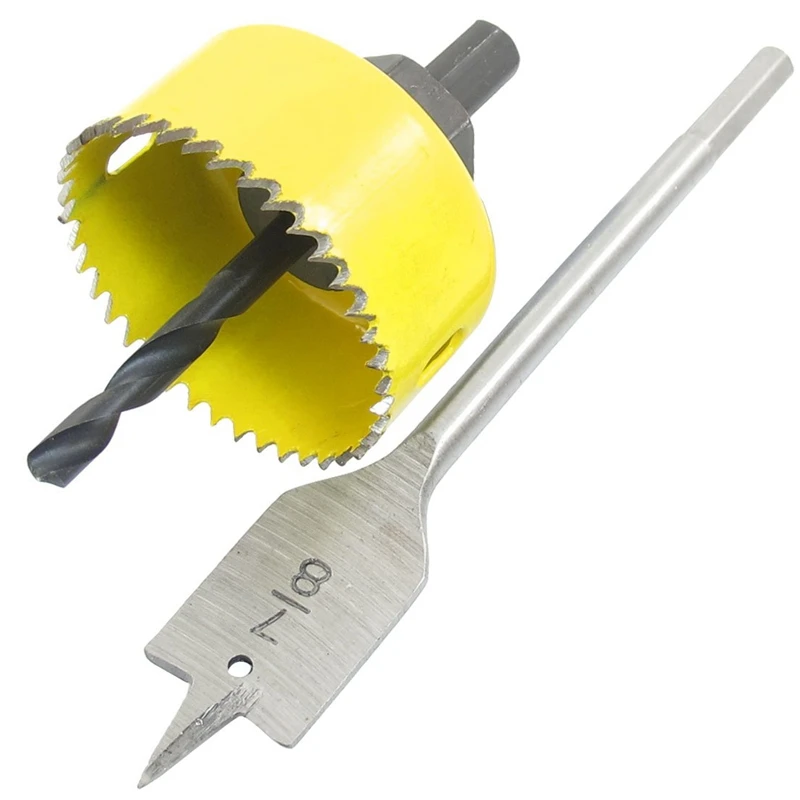

Сверла-лопатки являются предпочтительным инструментом для сверления отверстий диаметром до 1-1/4 дюйма для прокладки электропроводки и других целей. Но когда дело доходит до сверления действительно больших отверстий для замков или водопроводных труб, используйте кольцевую пилу. Кольцевая пила представляет собой стальной цилиндр с зубьями пилы, врезанными в верхнюю кромку. Кольцевые пилы не режут так быстро, как большие сверла, приводимые в действие мощным профессиональным 1/2-дюймовым сверлом. сверлить. Но буровые долота дорогие (30 долларов плюс аренда дрели). Кольцевые пилы, с другой стороны, легко доступны в хозяйственных магазинах и домашних центрах всего за 5 долларов и работают со стандартным диаметром 3/8 дюйма. сверлить. Вырезание чистых отверстий кольцевыми пилами требует небольшого навыка и практики. Вот ключевые методы, которые сделают задачу более безопасной и дадут вам наилучшие результаты.

Важна правильная установка

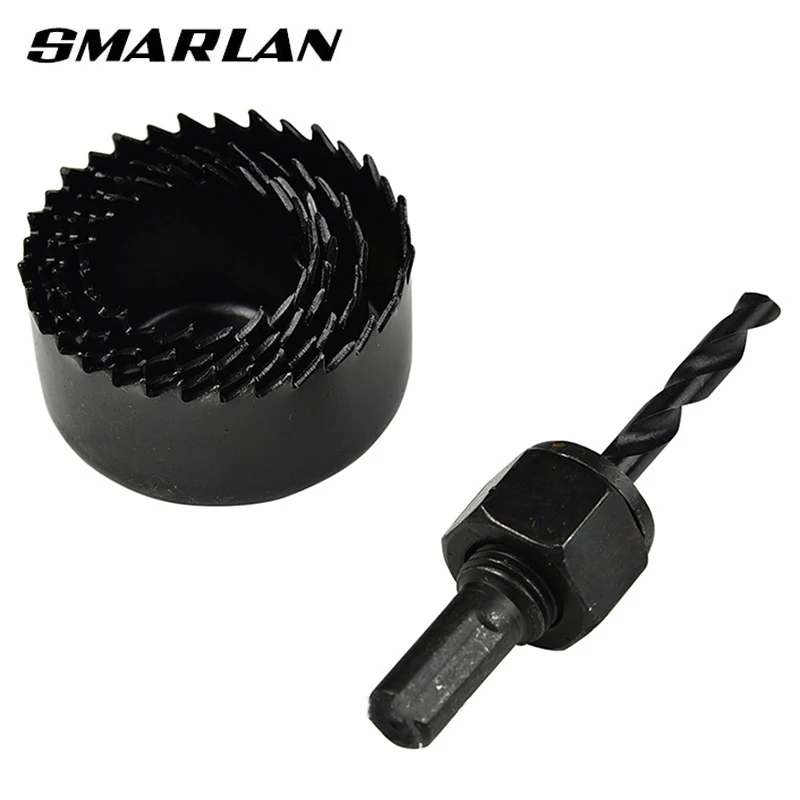

Установите коронку нужного размера в оправку. Если у вашей кольцевой пилы есть регулируемое центральное сверло, убедитесь, что оно выступает за зубчатый край пилы примерно на 3/8 дюйма (фото 2). Если центральная насадка имеет плоское пятно на хвостовике, совместите его с установочным винтом. Затем затяните установочный винт, чтобы зафиксировать биту. Наконец, затяните кольцевую пилу в патроне шнура 3/8 дюйма. дрель с регулируемой скоростью. Аккумуляторные дрели не будут иметь достаточной мощности, если они не на 18 вольт или больше.

Начинайте медленно и крепко держитесь
На фотографиях 1–4 показано, как просверлить отверстие в деревянной двери для замка или дверной ручки, но те же методы применимы и для сверления других отверстий. Если вам нужно чистое отверстие без осколков, просверлите его с обеих сторон (фото 1 и 4). Ключом к получению идеально ровного отверстия является обеспечение равномерного контакта в начале. Это поставит вашу дрель под прямым углом к ​​двери (Фото 3).

Совет:

Для большинства замков и комплектов дверных защелок требуется 2-1/8 дюйма. отверстие, поэтому, если вы покупаете набор кольцевых пил, убедитесь, что он содержит этот размер.

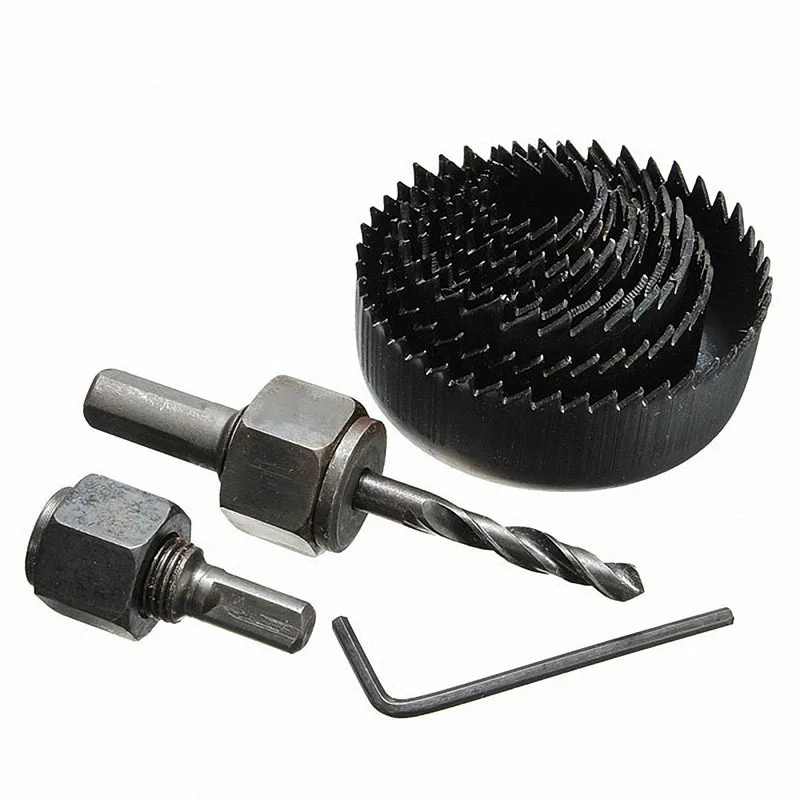

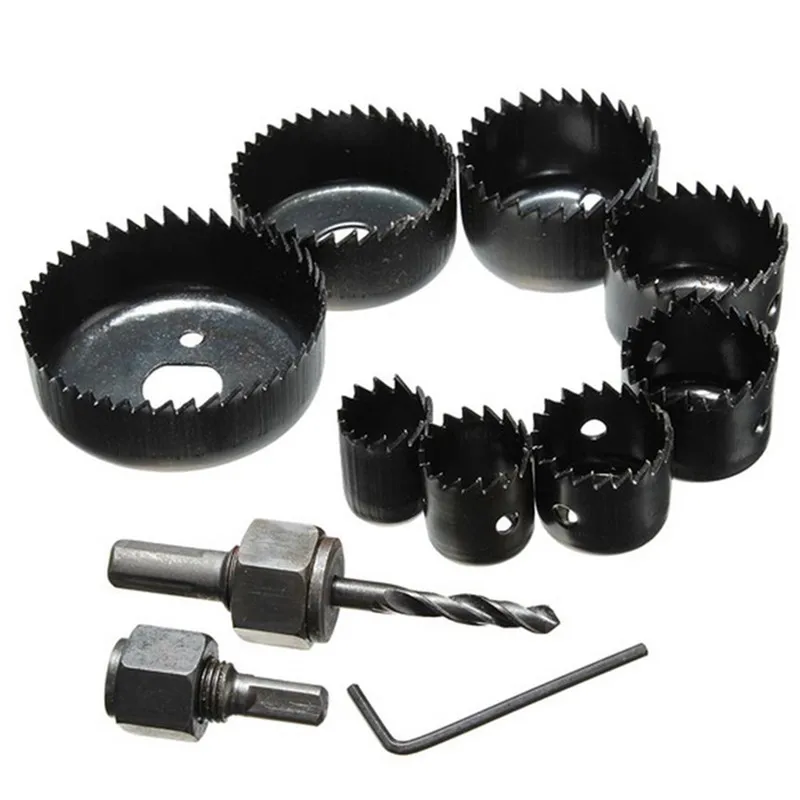

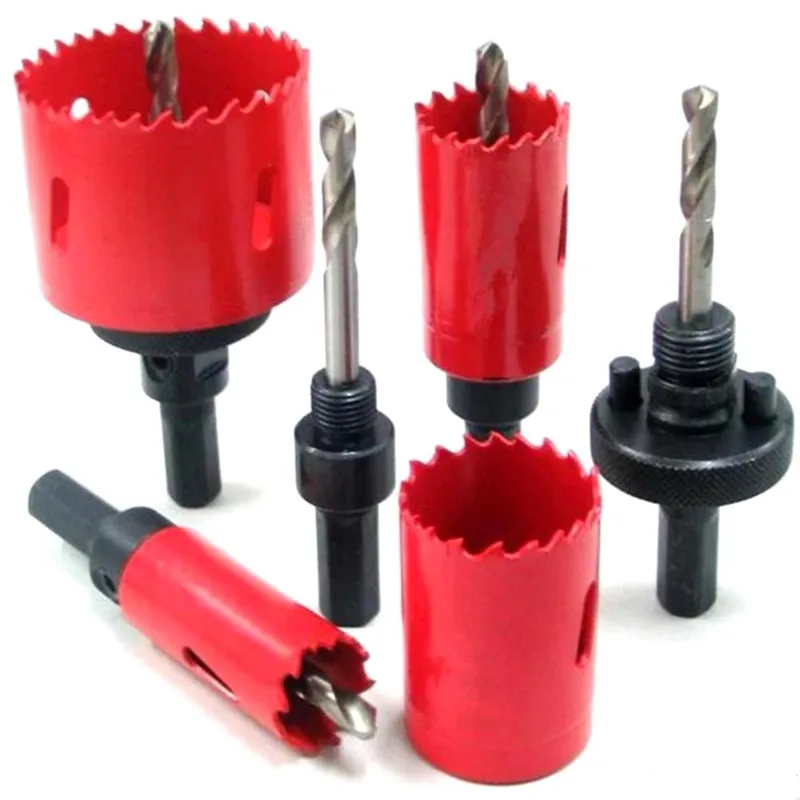

Покупка коронок

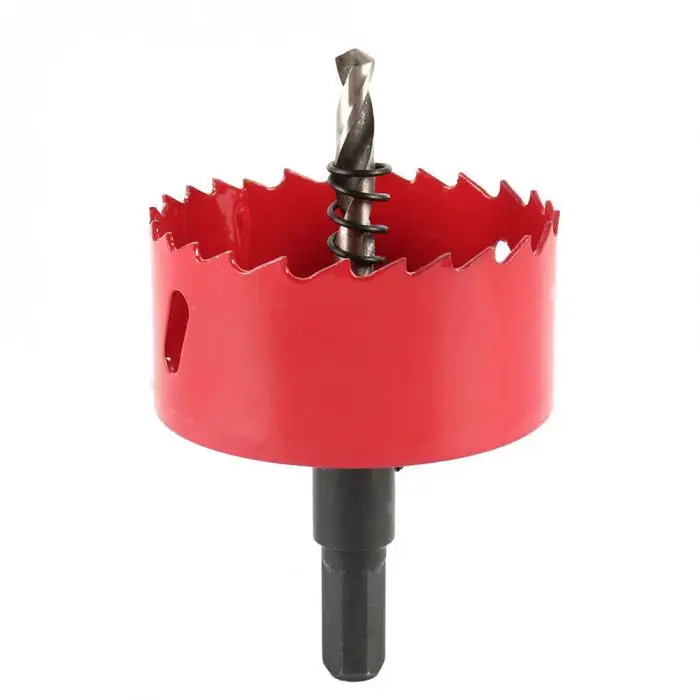

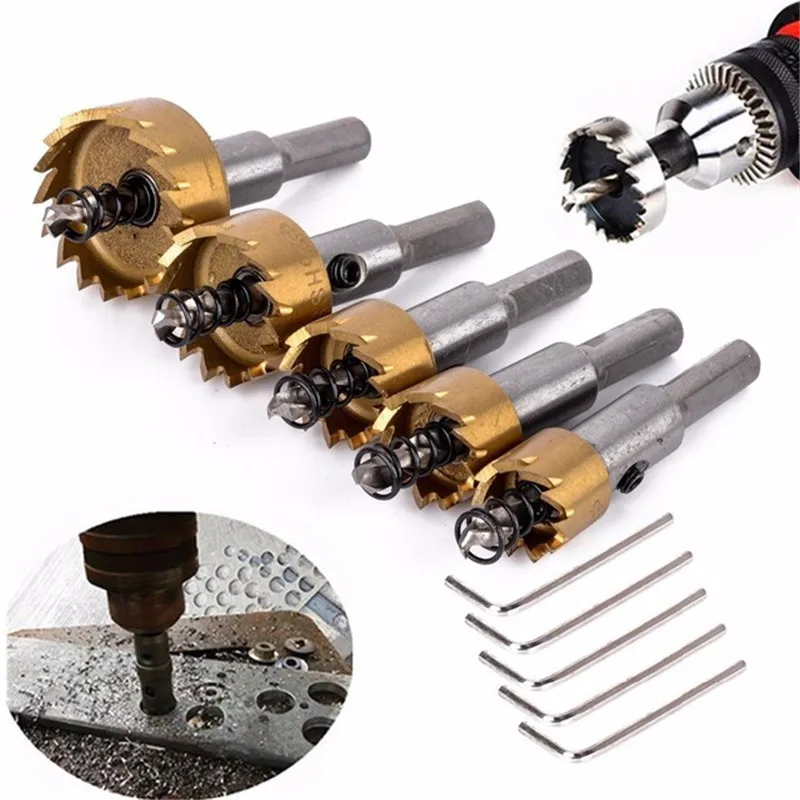

Всего за 15 долларов вы можете купить набор коронок из углеродистой стали для сверления дерева. Примерно за 45 долларов вы можете купить набор биметаллических кольцевых пил, которые будут резать дерево и металл и прослужат намного дольше. Вы также можете купить специальные коронки с карборундовым или алмазным покрытием для резки твердых материалов, таких как плитка и камень. Эти пилы, однако, не будут пилить дерево. Большинство кольцевых пил крепятся к отдельной центрирующей направляющей, называемой оправкой. Остальные — одна штука. У лучших оправок (около 12 долларов) есть два штифта, которые вставляются в отверстия в нижней части кольцевой пилы, чтобы зафиксировать пилу на месте. Подберите оправку к вашей пиле и убедитесь, что она подойдет к вашей дрели. Для некоторых беседок требуется 1/2 дюйма. патрон и дрель.

Увеличить имеющиеся отверстия

Фото 5: Закрепите кусок обрезков над отверстием

Чтобы увеличить существующее отверстие, сначала закрепите лом размером 1/4 дюйма. накройте его фанерой, чтобы обеспечить твердую поверхность для центральной части.

Фото 6: Отметьте новый центр на обрезке

Отметьте центр нового отверстия на фанере и просверлите направляющее отверстие в фанере. Совместите центральную часть кольцевой пилы с направляющим отверстием и просверлите отверстие.

Есть только одна проблема, когда вам нужно увеличить существующую дыру. Центральное сверло на вашей коронке должно войти в дерево, прежде чем вы сможете начать отверстие; в противном случае пила будет просто крутиться и прогрызать поверхность, оставляя после себя беспорядок. Зажим 1/4-дюйм. кусок фанеры поверх существующего отверстия — самое простое решение (фото 5 и 6). Другой способ — вставить деревянную пробку в существующее отверстие.

Высверливание керна для глубоких отверстий

Фото 7. Используйте боковую рукоятку для глубоких или больших отверстий

Сверлите до тех пор, пока коронка не достигнет полной глубины. Не забывайте вынимать коронку каждые пять секунд или около того, чтобы очистить канавку от опилок. Если у вашей дрели есть боковая рукоятка, как показано на рисунке, используйте ее, чтобы обеспечить более надежный захват и лучший контроль.

Фото 8: Удалите древесину, чтобы пила могла войти глубже

Выдолбите как можно большую часть деревянной пробки

Фото 9: Закончите отверстие

Повторяйте процесс сверления и долбления до тех пор, пока вы не пройдете весь путь.

Вы можете просверлить глубокие отверстия кольцевой пилой, если выдолбите деревянную пробку по ходу движения (Фото 8). Это полезно, когда у вас есть доступ только к одной стороне толстого материала, а длина вашей кольцевой пилы недостаточна, чтобы пройти весь путь. Если у вас нет стамески под рукой, выломайте заглушку обычной отверткой.

ВНИМАНИЕ!

Кольцевые пилы удивительно опасны
Наклон дрели или удары коронкой по гвоздю во время сверления могут привести к заклиниванию пилы и сильному вращению двигателя в руках. Мощный крутящий момент может ударить сверло по лицу или напрячь запястье. Так как заедание трудно предсказать, лучшей защитой будет прижать рукоятку дрели к бедру или ноге, если это возможно, и поддерживать крепкий хват двумя руками. Если у вашей дрели есть боковая рукоятка (фото 7), используйте ее.

Кроме того, примите следующие меры предосторожности для безопасного вырезания отверстий:

• Держите сверло прямо, чтобы не заклинить коронку.
• Не носите свободную одежду или украшения, которые могут запутаться в кольцевой пиле.
• Найдите кнопку фиксации скорости курка (если она есть на дрели) и не нажимайте ее во время сверления. (Мне нравится отключать эти замки, подпиливая или отпиливая кнопку, чтобы она находилась заподлицо с ручкой.
  Насадка для сверления круглых отверстий: Насадка на дрель для вырезки отверстий в желобе под сливную воронку, 90 мм
