Нагревательный кабель саморегулирующийся принцип работы: Саморегулирующийся кабель - все что нужно знать об «умных» технологиях обогрева - sk-amigo.ru

Саморегулирующийся греющий кабель – эффективный инструмент для обогрева труб

Зимние холода представляют большую опасность для систем водоснабжения, особенно если речь идет о частных домах, расположенных за пределами городов и крупных поселений. Из-за плохой теплоизоляции трубы могут промерзнуть, что повлечет за собой прекращение подачи воды. Чем глубже проложены трубы, тем они менее подвержены пагубному влиянию холодов. Для исключения подобных ситуаций важно продумать качественную систему защиты. Оптимальный вариант – греющий кабель саморегулирующегося типа, который гарантированно спасет трубы от ледяных пробок.

Содержание

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

проводники из различных металлов, по которым протекает электрическая энергия;
«умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;

изоляционная оболочка, состоящая из множества слоев.

Основным элементом, объясняющим принцип действия греющего кабеля, является полимерная матрица. Благодаря ее наличию у провода проявляются саморегулирующие свойства. Матрица состоит из мелких частиц, поэтому ее отдельные элементы регулируют нагрев независимо друг от друга. Таким образом, вам не придется подключать различные датчики и прочую электронику для качественной регулировки температуры.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

к содержанию ↑

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Резистивный двухжильный Deviflex DTCE-30

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

к содержанию ↑

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

к содержанию ↑

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

к содержанию ↑

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

к содержанию ↑

Основные виды греющих кабелей

Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

Резистивный провод

Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

к содержанию ↑

Саморегулирующийся провод

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

Рекомендация. Саморегулирующийся кабель может нарезаться на отрезки произвольной длины и подключаться отдельно друг от друга. Это никак не влияет на работоспособность и эффективность изделия в целом.

к содержанию ↑

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.

к содержанию ↑

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам. Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

Снимите изоляцию.
Расплетите оплетку.
Удалите уголок.
Подготовьте уплотнительную муфту.
Выполните обсадку муфты, используя фен.
Склейте концы муфты.
Наденьте колпачок.
Зачистите герметичный конец.

к содержанию ↑

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

Закрепите кабель на трубе.
Приклейте алюминиевую ленту или установите хомуты.
Установите теплоизоляцию.
Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

к содержанию ↑

Теплоизоляция греющих кабелей

Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом. Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.

Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы. С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра.

к содержанию ↑

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

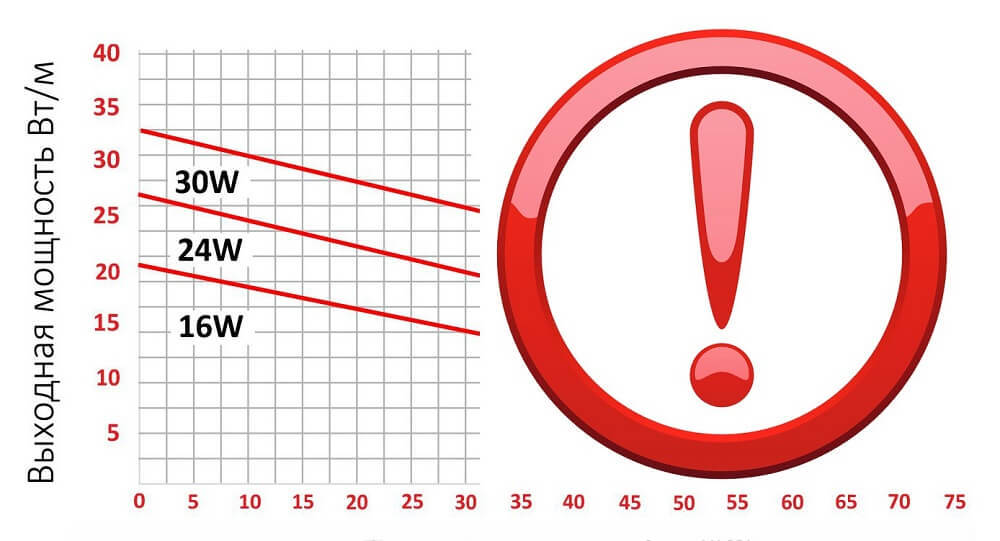

Третий минус – высокая нагрузка при запуске. Рассмотрим кабель мощностью 50 Вт/м. При подключении такого кабеля к сети нагрузка на нее составит до 100 Вт. Происходить это будет до тех пор, пока кабель не нагреется до заданной температуры. На это может уйти от одной до пяти минут. После этого, если провод не отключается от сети, нагрузка не превышает заданного значения.

к содержанию ↑

Производители

На отечественном рынке электрической продукции выделяется компания Ensto, предлагающая клиентам широкий ассортимент саморегулирующихся кабелей разной длины и модификации. По желанию заказчика провод может нарезаться метражом.

Из более бюджетных вариантов кабелей, не уступающих по качеству предыдущим изделиям, можно выделить продукцию компании Devi.

к содержанию ↑

Греющий кабель своими руками: инструкция по изготовлению

Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.

Греющий кабель – преимущества и недостатки саморегулирующихся, резистивных и зональных изделий

принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
Защиты от замерзания воды или для предотвращения скопления влаги;
Предотвращения образования льда или отложения снега;
Поддержания температуры какого-либо объекта в заданных пределах.

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I² * R * t

Где:

Q – величина выделяемой тепловой энергии;
I – величина тока, протекающего по нагревательному кабелю;
R – омическое сопротивление элемента;
t – время подключения кабеля к электрической сети.

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

Одножильный линейный.

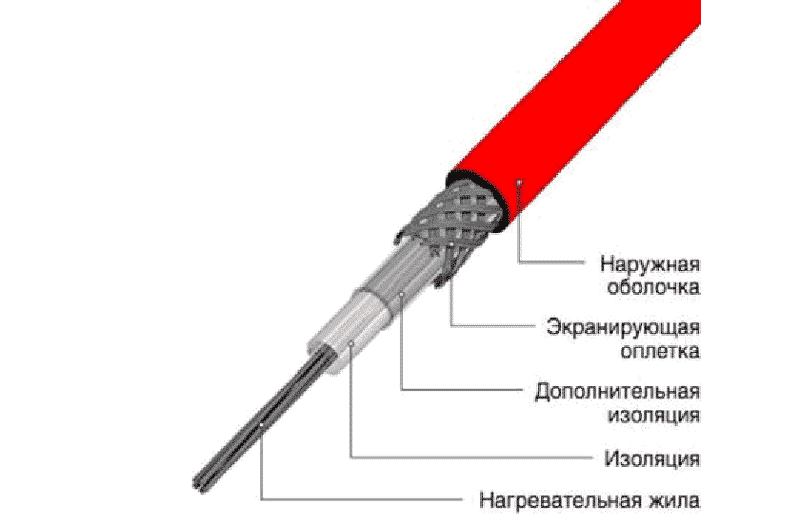

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов. Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к «+» и «–» или к нулю и фазе.

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
Токоведущие жилы, на которые подается напряжение от внешнего источника.
Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.

Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т.д.).
При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
При поворотах нужно следить, чтобы радиус изгиба не превышал шести его диаметров.
После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
различных трубопроводов в системах водоснабжения, канализации, отопления и т.д.;
емкостей и резервуаров для хранения жидких веществ;
систем водоотведения и дренажа;
подогрева ступенек зданий, тротуаров и технологических проходов;
нагревательных матов, ковриков и дорожек;
аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

Таблица: область применения нагревающего кабеля

Область применения	Требуемая температура, °С	Удельная мощность, Вт/м².	Суммарная мощность, кВт
Тепловые барьеры в камерах промышленных холодильников	2-5	3 — 15	0,5-5
Обогрев антенн спутниковой связи	2-5	200-300	2-15
Обогрев ванн обезжиривания	30-50	200-400	0,5-3
Обогреваемые линии изготовления бетонных изделий	40-60	300	20-50
Обогрев плит прессов	40-150	300-1000	2-10

Саморегулирующийся греющий кабель – всё что нужно знать!

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2

Мощность: 16 Вт
Назначение: трубопровод
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: без взрывозащиты
Maкс. температура (рабочая): 65 °C

Оптовый прайс

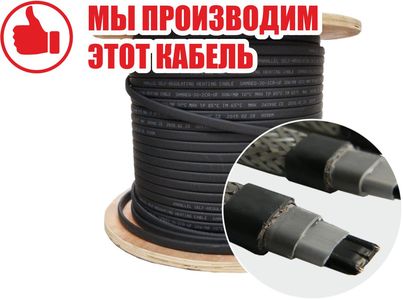

Саморегулирующийся кабель SAMREG 16-2CR

Мощность: 16 Вт
Назначение: трубопровод / резервуар
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: без взрывозащиты
Maкс. температура (рабочая): 65 °C

Оптовый прайс

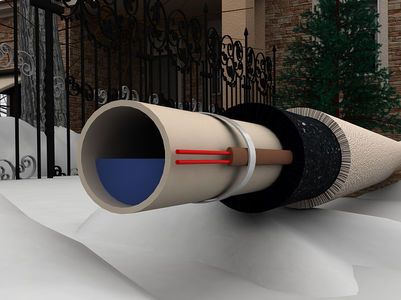

Саморегулирующийся кабель SRL 16-2

Мощность: 16 Вт
Назначение: трубопровод
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: без взрывозащиты
Maкс. температура (рабочая): 65 °C

Оптовый прайс

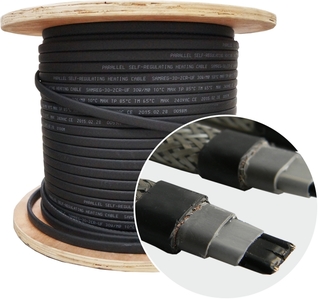

Саморегулирующийся кабель SRL 16-2CR

Мощность: 16 Вт
Назначение: трубопровод / резервуар
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: без взрывозащиты
Maкс. температура (рабочая): 65 °C

Оптовый прайс

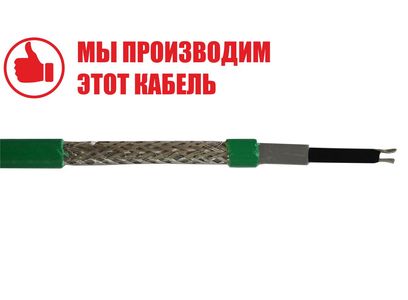

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

Мощность: 17 Вт
Назначение: трубопровод / резервуар
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: со взрывозащитой
Maкс. температура (рабочая): 65 °C

Оптовый прайс

Саморегулирующийся кабель ALPHATRACE ATMI-CF17

Мощность: 17 Вт
Назначение: трубопровод / внутрь трубы / резервуар
Тип: саморегулирующийся
Вид: низкотемпературный
Применение: со взрывозащитой
Maкс. температура (рабочая): 65 °C

Оптовый прайс

Основные преимущества Samreg

Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
возможность эксплуатации без терморегуляторов и систем автоматики.

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Применение греющего кабеля Samreg

Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

В зависимости от максимальной рабочей температуры, Samreg может быть

Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты Samreg делится

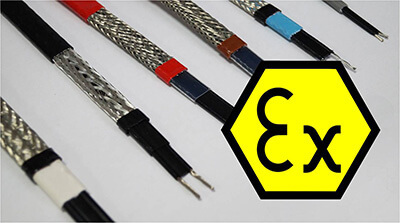

Взрывозащищенный саморегулирующийся кабель

Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

Экранированный — под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

Форма поставки саморегулирующегося кабеля

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

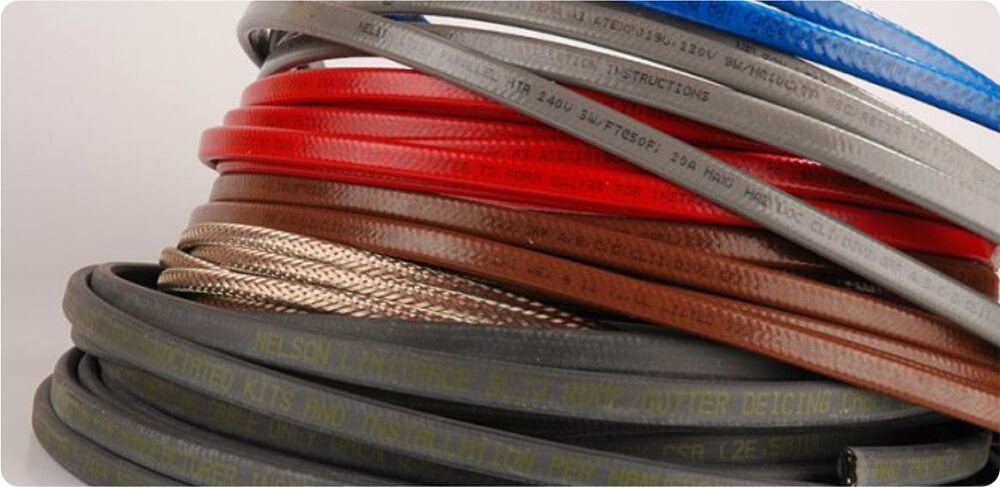

Срок службы греющего кабеля

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

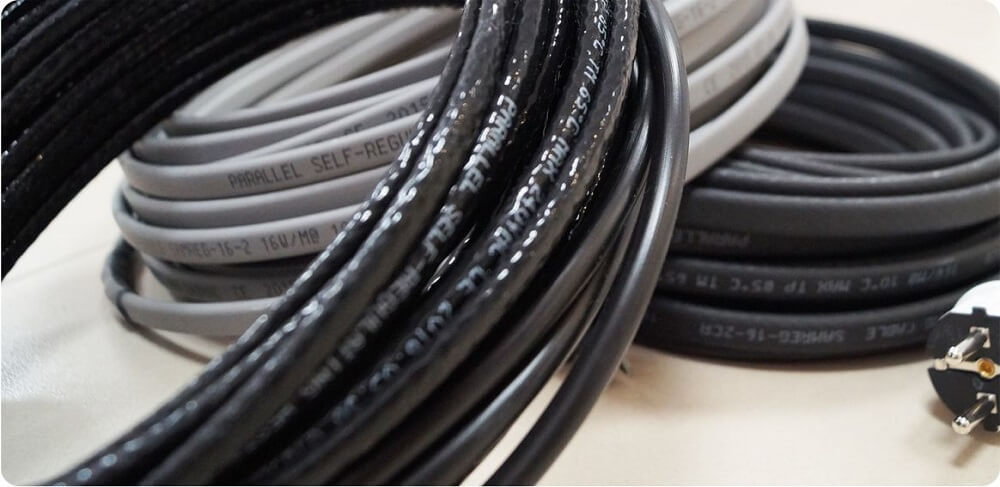

Максимальная длина секции греющего кабеля

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

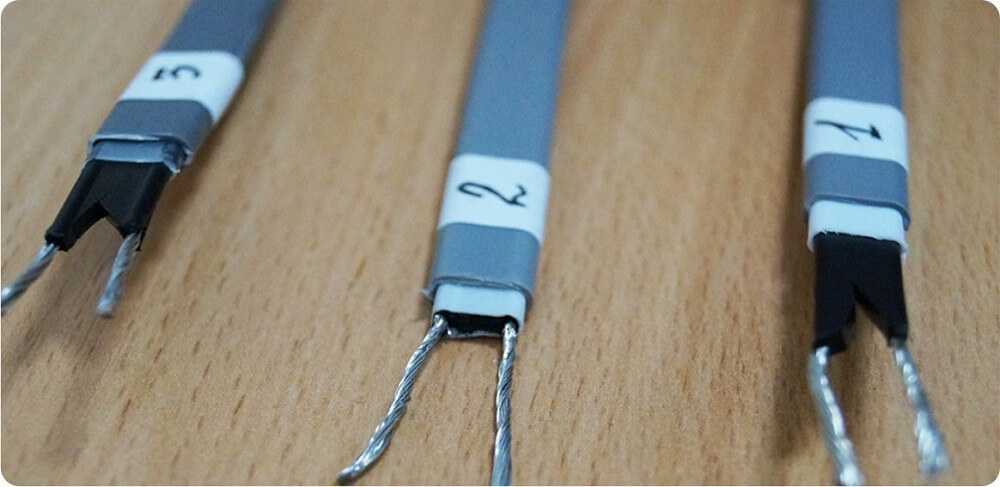

Качество саморегулирующегося кабеля

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее

Бесплатный расчет проекта

Рассчитаем требуемую мощность
Подберем кабель и крепления, подходящий для Вашего объекта
Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

напряжение питания, В;

номинальная мощность погонного метра, Вт/м;

удельное сопротивление пускового тока, А;

сечение токопроводящих жил, мм²;

максимальная рабочая температура кабеля, °C;

максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.

виды, устройство и принцип работы, преимущества, область применения, критерии выбора, особенности монтажа
В современных технологиях растёт популярность использования греющего кабеля.
Основное его предназначение заключается в предотвращении замерзания отдельных участков путём излучения тепла.
На рынке представлено три вида, отличающихся принципом работы, конструктивными элементами и стоимостью.
Посмотрите видео об особенностях греющих кабелей
Виды греющих кабелей
• Резистивный представляет собой длинную греющую систему, которую нет возможности укоротить. В роли нагревательных элементов выступают проводники тока.
• Зональный представляет параллельные жилы, по которым поставляется ток. Между жилками наматывается проволока с высоким сопротивлением, которая и является греющим элементом. Нагрев осуществляется благодаря зональным соприкосновениям проволоки и одной из токопроводящих жил.
• Саморегулирующий кабель представляет «интеллектуальную» конструкцию, состоящую из двух медных токопроводящих жил и греющей матрицы, размещённой между ними. Матрица является полупроводником, наделена способностью изменения свойств при малейших изменениях температуры окружающей среды.
Резистивные и зональные кабели имеют более простые устройства. Невысокая стоимость даёт возможность применять их для бытовых нужд: системы теплого пола, обогрева труб диаметром не более 40 мм и др. Саморегулирующий вид хоть и обходится дороже, окупается быстро благодаря техническим характеристикам.
Устройство и принцип работы греющего кабеля
Кабель состоит из следующих элементов:
— внешней защитной оболочки;
— металлической стандартной оплётки;
— термопластичной оболочки;
— медных проводников, скрученных между собой;
— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.
Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.
При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.
Преимущества греющего кабеля
— режим подогрева изменяется самопроизвольно в зависимости от температуры воздуха;
— ограничения по длине используемого проводника составляет 150-200 м, что даёт возможность охватывать большие площади;
— разрешается резать на необходимую длину;
— при перепадах напряжения и перехлёста кабель не перегорает.
Перед установкой следует ознакомиться с недостатками для предотвращения неприятных сюрпризов:
— срок эксплуатации меньше, нежели у других видов;
— повышенная стартовая нагрузка, превышающая в 1,5 раза рабочий показатель;
— при длительном пользовании снижается мощность;
— высокая стоимость.
Нужно отметить, что на рынке большое количество товара китайского производства. Отличить аналог сможет только специалист, поэтому обращаться за покупкой следует к официальным представителям.
Область применения греющего кабеля
Кабель используется для обогрева:
• трубопроводов;
• кровельных конструкций;
• открытых площадок, теплиц;
• водосточных систем;
• подъездных дорожек и др.
Критерии выбора греющего кабеля
При покупке кабеля необходимо учесть следующие факторы:
— требуемую мощность;
— длину нагревательной секции;
— коэффициент тепловых потерь при монтаже на трубопровод;
— способ расположения кабеля;
— расчёт увеличения требуемой длины для компенсации теплопотерь (в пределах 30%).
Особое внимание заслуживает торговая марка. В борьбе с конкурентами добросовестный производитель отдаёт предпочтение главному «оружию» – качеству своей продукции.
Особенности монтажа
• Монтаж кабеля может производиться внутри трубы и снаружи.
• Если установка осуществляется внутри трубы, то на выходе в тройник вкручивается специальная врезка, через которую и выходит кабель. Выводить его через запорную арматуру противопоказано.
• Монтаж в трубе возможен только при соответствующих параметрах трубопровода (не менее 40 мм).
• Наружный способ установки предполагает спиральное и линейное крепление. Для фиксации кабеля используются алюминиевая лента и строительные хомуты. При спиральном варианте расход греющего проводника увеличивается, однако он обеспечивает максимальную эффективность.
• Один конец кабеля зачищается для соединения с электрическим проводом. Другой – герметизируется.
• Если производится внешний монтаж, то кабель крепится алюминиевым скотчем, после чего поверхность изолируется специальным утеплительным материалом.
• Для обустройства систем антиобледенения следует приобретать изделия с максимальной температурой нагрева 120°С (при мощности 30 Вт/м).
Оборудованная система прослужит длительный период при соблюдении правил установки и эксплуатации.
Поделиться:
Принцип действия саморегулирующегося кабеля
Цены на обогрев труб в нашем каталоге
Цены на обогрев кровли в нашем каталоге
См. также: Как подобрать кабель для обогрева труб
Принцип действия саморегулируемого нагревательного кабеля
Конструкция саморегулируемого нагревательного кабеля
Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.
Принцип действия саморегулируемого нагревательного кабеля
Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т.е. его сопротивление быстро возрастает при увеличении температуры.

Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.
Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.
Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.
Конструкция саморегулируемого нагревательного кабеля

Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.
Источник: teplo-spb.ru
Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш
10 глупых ошибок при монтаже греющего кабеля для обогрева труб.
Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.
На большей части нашей страны эта отметка находится на уровне не более 2,5м.
А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?
Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.
Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.
Виды кабеля и как он работает
Наибольшее распространение получили греющие кабеля двух видов:
резистивные
саморегулирующиеся
Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.
Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.
При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.
Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.
С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.
Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.
Ошибка №1
Без регулятора использовать резистивный кабель нельзя!
Иначе он банально может расплавить и прожечь трубу.
Саморегулирующийся кабель — принцип работы
У саморегулирующегося, замкнутого контура или петли нет.
Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!
Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.
То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.
Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.
Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.
Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.
Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.
Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.
Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.
Вам не придется покупать и подключать термостат.
Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.
Пищевой и не пищевой — 3 отличия
Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.
Чем они отличаются между собой конструктивно? Во-первых, размером.
Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.
Ошибка №4
Не угадаете с размером, и такой кабель реально может уменьшить напор воды.
При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.
Второе отличие – обязательное наличие экрана. У наружных его может и не быть.
Ну и третье, самое главное – материал внешней изоляции.
Вот, например, пищевой вариант.
Снаружи мы имеем:
фторполимерную оболочку
Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.
Далее идут:
бронированный, защитный экран или оплетка
Ошибка №5
Без такого заземляющего экрана кабель внутри трубы использовать нельзя.
слой изоляции
две медные жилы с полимером между ними
У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.
Какой кабель выбрать?
Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.
Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.
Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.
Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.
При отсутствии требуемой мощности потребуется намотать сразу два кабеля.
Труба замерзла — причина
Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.
А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.
Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.
Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.
Под определенную марку используют свой сальник. Неправильно подберете, получите течь.
Как проложить греющий кабель снаружи трубы
Для монтажа по наружной стороне вам понадобятся:
сам кабель
алюминиевый скотч
Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.
нейлоновые стяжки
теплоизоляция
Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.
Ошибка №6
При этом нет нужды обматывать всю трубу целиком.
Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.
Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.
В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.
Далее необходимо закрепить кабель.
Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.
Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.
Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.
Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.
При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.
Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.
Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.
В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.
Поверх кабеля приклеивается еще один слой фольгированного скотча.
После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.
Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.
Теплоизоляционный шов заделывается армирующим скотчем.
Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.
Монтаж на трубе с вентилем
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?
Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.
А что делать с краном?
Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.
Монтаж греющего кабеля внутри водопровода
Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?
Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.
Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?
Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.
Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.
Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.
Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.
А это обязательно рано или поздно приведет к выходу из строя обогрева.
Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.
Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.
Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.
Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.
Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.
Статьи по теме
90000 Low Temperature Self-regulating Heating Cable, China Low Temperature Self-regulating Heating Cable LSR Manufacturers 90001 90002 Product Name: 90003 90004 90002 Low Temperature Self-regulating Heating Cable LSR 90003 90007 90002 Short Introduction: 90003 90004 In the past 40 years, self-regulating heating cables (heat trace cable) have become very popular all over the world.Self-regulating heating cable can be used for a lot applications like pipe and vessels freeze protection, pipe and tank temperature maintenance, snow melting for roads and walkways, roof and gutter deicing, 90002 roof deicing cables 90003.90004 The 90002 self-regulating heating cable 90003 (self-regulating heating cable and auto temperature control heating cable) is a new generation and the only constant temperature electric band heater. The resistivity of the heating element is of extremely high «PTC» (positive temperature coefficient) and these elements are in parallel connection. The characteristics are as follows: it can automatically restrict the heating temperature, and can automatically adjust the output power with the temperature of the heated body with no need of any other additional equipment; it can be cut or connected in a certain length at free will for use, and allows multiple overlapping with no high temperature hot spots or worry about being burnt up.By right of these characteristics, heating cables are provided with advantages including overheating prevention, convenient usage and maintenance as well as energy saving. They are applicable for temperature control, heat trace, insulation and heating of pipes, equipment and containers, especially there is any material easy to break down, deteriorate, crystallize or condense and freeze. They have been widely used in industries including petroleum, chemical industry, power, metallurgy, light industry, foods, freezing, buildings, coal gas, production and processing of agricultural byproducts as well as other departments.90004 The heating cable is composed of nano-meter conductive carbon particles, two parallel buses and the insulation layer. All self-regulating heating cables can be cut into sections in any length or connected via two-way or three-way junction box because of this kind of parallel structure. 90017 90007 90002 Technical data 90003 90004 Output Wattage: 10, 16, 24, 30, 40 (W / m) 90004 Maximum maintain temperature: 65 ° C 90004 Maximum exposure temperature: 110 ° C 90004 Minimum installation temperature: -40 ° C 90017 90007 Work voltage: 110V- 120V / 220-240V 90017 90007 MOQ: 1000m 90017 90002 LSR Series 90003 90004 LSR is ideally used for process temperature maintenance and frost protection of regular diameter pipelines, tanks, valves, flanges, roof & gutter de-icing, snow melting and other application where low temperature is needed.It is suitable for hazardous area, cable with fluoropolymer outer jacket can also be used in non-hazardous area and corrosive area. UV stabilized thermoplastic elastomer out jacket is provided to cover the braid for wet applications and exposure to the sun. 90004 LSR: Flame retardant thermoplastic outer insulation jacket protect against certain-inorganic chemical solutions, it also protect against abrasion and impact damage. 90004 LSR-PB: Flame retardant thermoplastic outer jacket protect against certain-inorganic chemical solutions, it also protect against abrasion and impact damage.90004 Max resistance of braid: ≤18.2Ω / km 90004 Bus wire gauge: 16AWG 90007 Approvals: CE EAC EAC-EX ATEX 90017 90007 90017 90007 90017 90004 90002 Our Advantage: 90003 90004 Three layer co extrusion technology 90004 1) Principle 90004 Three layer co extrusion technology of self regulating heating cables, which is characterized in that: two metal wire coated with a low resistance layer, a conductive layer, insulating layer and the insulating layer, a metal shielding net.Among them low resistance layer, conductive layer and the insulating layer of the three layer of a extrusion. 90004 2) Advantages 90004 The two metal wire coated with new low resistance layer, the insulation layer of the conductive layer, forming a three layer with the extrusion production process, the conductive layer and the insulating layer structure closely No gap, no air, no impurities, reducing self heating single fault rate and decay rate, convenient and safe, long service life. 90004 Due to low resistance between the transition layer and the PTC contact closely, effectively reduce the starting current, the current impact to the material of PTC, prolong service life, reduce the 3) starting current.90004 The inner insulation layer using the self-made insulation, due to the special nature of PTC material, the market most of the insulation of PTC will be more or less damage, and we use a unique formula of self insulation, insulation itself does not have any damage to the PTC, Between the insulation and PTC is compact in structure, can effectively waterproof. In addition to our self insulation and good weather resistance, low temperature resistance, high temperature, anti ultraviolet radiation.90004 4) Safety 90004 The traditional production process of self regulating heating cables between the combination does not close, the air and impurities are not fully discharged, electric heating at high temperature for a period of time it caused by the metal electrode and the PTC heating element 90004 The contact surface of the separation failure, resistance caused by fire, with three layers of extrusion technology development and application, effectively put an end to these potential risks, to avoid the fire, security.90004 5) Process 90007 The three layer with double insulation extrusion technology (the world’s first) with the tropics, forming a two insulating layer of the production process in the three layer of the application with the extrusion technology, three layer with double insulation extrusion technology to improve the insulation performance with the tropics, increased mechanical strengthen extend the service life. 90017 90007 90017.90000 90001 90002% PDF-1.4 % 392 0 obj > endobj xref 392 171 0000000016 00000 n 0000004669 00000 n 0000004816 00000 n 0000005500 00000 n 0000005664 00000 n 0000005778 00000 n 0000037534 00000 n 0000069276 00000 n 0000101211 00000 n 0000130775 00000 n 0000160291 00000 n 0000190036 00000 n 0000190172 00000 n 0000190345 00000 n 0000190960 00000 n 0000191281 00000 n 0000191393 00000 n 0000191815 00000 n 0000192085 00000 n 0000192343 00000 n 0000192931 00000 n 0000192958 00000 n 0000193491 00000 n 0000223205 00000 n 0000247069 00000 n 0000275840 00000 n 0000275910 00000 n 0000276011 00000 n 0000294985 00000 n 0000295257 00000 n 0000295681 00000 n 0000299008 00000 n 0000322325 00000 n 0000331434 00000 n 0000332691 00000 n 0000333958 00000 n 0000334709 00000 n 0000335103 00000 n 0000336059 00000 n 0000337003 00000 n 0000337228 00000 n 0000337453 00000 n 0000337775 00000 n 0000340388 00000 n 0000340651 00000 n 0000340993 00000 n 0000341200 00000 n 0000341544 00000 n 0000342714 00000 n 0000343413 00000 n 0000344040 00000 n 0000344777 00000 n 0000403943 00000 n 0000404172 00000 n 0000404628 00000 n 0000404961 00000 n 0000408058 00000 n 0000408300 00000 n 0000408542 00000 n 0000409373 00000 n 0000409424 00000 n 0000409724 00000 n 0000409773 00000 n 0000409827 00000 n 0000409876 00000 n 0000409930 00000 n 0000409981 00000 n 0000410294 00000 n 0000410343 00000 n 0000410401 00000 n 0000410451 00000 n 0000410632 00000 n 0000410682 00000 n 0000410888 00000 n 0000410939 00000 n 0000411229 00000 n 0000411280 00000 n 0000411551 00000 n 0000411601 00000 n 0000411727 00000 n 0000411778 00000 n 0000412098 00000 n 0000412148 00000 n 0000412330 00000 n 0000412380 00000 n 0000412582 00000 n 0000412633 00000 n 0000412907 00000 n 0000412958 00000 n 0000413225 00000 n 0000413371 00000 n 0000413517 00000 n 0000413639 00000 n 0000413716 00000 n 0000413796 00000 n 0000413893 00000 n 0000413972 00000 n 0000414011 00000 n 0000441840 00000 n 0000442051 00000 n 0000442422 00000 n 0000442894 00000 n 0000443263 00000 n 0000443637 00000 n 0000444018 00000 n 0000444392 00000 n 0000444708 00000 n 0000446357 00000 n 0000446690 00000 n 0000447798 00000 n 0000448111 00000 n 0000449723 00000 n 0000450001 00000 n 0000450543 00000 n 0000450907 00000 n 0000452446 00000 n 0000452485 00000 n 0000478543 00000 n 0000478582 00000 n 0000478825 00000 n 0000479052 00000 n 0000479173 00000 n 0000479319 00000 n 0000479546 00000 n 0000479773 00000 n 0000479969 00000 n 0000480115 00000 n 0000480261 00000 n 0000480488 00000 n 0000480585 00000 n 0000480731 00000 n 0000480869 00000 n 0000481005 00000 n 0000481126 00000 n 0000481275 00000 n 0000481413 00000 n 0000481510 00000 n 0000481659 00000 n 0000482081 00000 n 0000482519 00000 n 0000482766 00000 n 0000482912 00000 n 0000483061 00000 n 0000483181 00000 n 0000483327 00000 n 0000483554 00000 n 0000483781 00000 n 0000483977 00000 n 0000484204 00000 n 0000484431 00000 n 0000484627 00000 n 0000484773 00000 n 0000484969 00000 n 0000485196 00000 n 0000485423 00000 n 0000485571 00000 n 0000485717 00000 n 0000485944 00000 n 0000486171 00000 n 0000486292 00000 n 0000486438 00000 n 0000486665 00000 n 0000486892 00000 n 0000487038 00000 n 0000487184 00000 n 0000487411 00000 n 0000487638 00000 n 0000487834 00000 n 0000487980 00000 n 0000004484 00000 n 0000003791 00000 n trailer ] / Prev 624601 / XRefStm 4484 >> startxref 0 %% EOF 562 0 obj > stream h ޼ RYHTa = 8: * 6 [ͤ5MjX 得 & C $$ ((l \ * [V! p ފ sJC |?] 90003.90000 90001 90002% PDF-1.4 % 395 0 obj > endobj xref 395 209 0000000016 00000 n 0000005521 00000 n 0000005668 00000 n 0000006415 00000 n 0000007040 00000 n 0000007204 00000 n 0000007318 00000 n 0000007430 00000 n 0000007688 00000 n 0000008297 00000 n 0000014052 00000 n 0000018747 00000 n 0000022854 00000 n 0000027222 00000 n 0000032471 00000 n 0000032845 00000 n 0000033109 00000 n 0000033469 00000 n 0000038736 00000 n 0000038872 00000 n 0000039092 00000 n 0000039265 00000 n 0000039598 00000 n 0000039868 00000 n 0000039895 00000 n 0000040295 00000 n 0000040738 00000 n 0000044505 00000 n 0000069333 00000 n 0000073171 00000 n 0000073241 00000 n 0000073334 00000 n 0000089099 00000 n 0000089371 00000 n 0000089750 00000 n 0000093613 00000 n 0000117503 00000 n 0000127196 00000 n 0000136237 00000 n 0000137554 00000 n 0000138868 00000 n 0000139705 00000 n 0000140454 00000 n 0000141410 00000 n 0000142172 00000 n 0000142397 00000 n 0000142622 00000 n 0000142943 00000 n 0000145567 00000 n 0000145848 00000 n 0000146234 00000 n 0000147187 00000 n 0000147449 00000 n 0000147778 00000 n 0000148109 00000 n 0000149253 00000 n 0000149935 00000 n 0000150552 00000 n 0000151272 00000 n 0000210478 00000 n 0000211434 00000 n 0000211663 00000 n 0000212216 00000 n 0000212545 00000 n 0000215580 00000 n 0000215820 00000 n 0000216062 00000 n 0000216111 00000 n 0000216165 00000 n 0000216214 00000 n 0000216268 00000 n 0000216319 00000 n 0000216647 00000 n 0000216696 00000 n 0000216754 00000 n 0000216804 00000 n 0000217060 00000 n 0000217110 00000 n 0000217313 00000 n 0000217363 00000 n 0000217563 00000 n 0000217614 00000 n 0000217885 00000 n 0000217936 00000 n 0000218210 00000 n 0000218260 00000 n 0000218381 00000 n 0000218431 00000 n 0000218599 00000 n 0000218649 00000 n 0000218759 00000 n 0000218810 00000 n 0000219144 00000 n 0000219195 00000 n 0000219470 00000 n 0000219520 00000 n 0000219725 00000 n 0000219776 00000 n 0000220105 00000 n 0000220156 00000 n 0000220452 00000 n 0000220503 00000 n 0000220798 00000 n 0000220944 00000 n 0000221090 00000 n 0000221239 00000 n 0000221361 00000 n 0000221608 00000 n 0000221928 00000 n 0000222050 00000 n 0000222127 00000 n 0000222207 00000 n 0000222304 00000 n 0000222383 00000 n 0000222422 00000 n 0000250241 00000 n 0000250452 00000 n 0000250823 00000 n 0000251292 00000 n 0000251661 00000 n 0000252047 00000 n 0000252426 00000 n 0000252796 00000 n 0000253112 00000 n 0000254761 00000 n 0000255092 00000 n 0000256273 00000 n 0000256586 00000 n 0000258197 00000 n 0000258475 00000 n 0000259017 00000 n 0000259905 00000 n 0000260191 00000 n 0000260561 00000 n 0000262090 00000 n 0000262129 00000 n 0000263815 00000 n 0000263854 00000 n 0000289912 00000 n 0000289951 00000 n 0000290318 00000 n 0000290737 00000 n 0000290858 00000 n 0000291007 00000 n 0000291368 00000 n 0000291770 00000 n 0000291891 00000 n 0000292040 00000 n 0000292267 00000 n 0000292494 00000 n 0000292690 00000 n 0000292836 00000 n 0000292982 00000 n 0000293209 00000 n 0000293306 00000 n 0000293452 00000 n 0000293648 00000 n 0000293875 00000 n 0000294102 00000 n 0000294329 00000 n 0000294556 00000 n 0000294754 00000 n 0000294900 00000 n 0000295148 00000 n 0000295582 00000 n 0000295990 00000 n 0000296271 00000 n 0000296584 00000 n 0000297062 00000 n 0000297530 00000 n 0000297779 00000 n 0000297928 00000 n 0000298155 00000 n 0000298351 00000 n 0000298471 00000 n 0000298617 00000 n 0000298755 00000 n 0000298891 00000 n 0000299012 00000 n 0000299161 00000 n 0000299583 00000 n 0000300021 00000 n 0000300268 00000 n 0000300414 00000 n 0000300563 00000 n 0000300701 00000 n 0000300798 00000 n 0000300947 00000 n 0000301174 00000 n 0000301401 00000 n 0000301597 00000 n 0000301824 00000 n 0000302051 00000 n 0000302247 00000 n 0000302393 00000 n 0000302589 00000 n 0000302816 00000 n 0000303043 00000 n 0000303191 00000 n 0000303337 00000 n 0000303564 00000 n 0000303791 00000 n 0000303912 00000 n 0000304058 00000 n 0000304285 00000 n 0000304512 00000 n 0000304658 00000 n 0000005336 00000 n 0000004566 00000 n trailer ] / Prev 429768 / XRefStm 5336 >> startxref 0 %% EOF 603 0 obj > stream hSYLSQ = XZ * Y] pEEPUc @ c? 4F> 11 «(BQh / gr̻wy up / qĐCq 0҂ # «J»% v} Cj ~ a ߋ C-OZ = | yI &) (Nw2 ܲ6 k, M’G2X’C ݨ * R1BB6) AT @ 2 @ td1Ȩs; \ «DBFA = o /) [toHKAbpZHj @ # Z5 \ p @ 90003.90000 90001 90002% PDF-1.4 % 427 0 obj > endobj xref 427 176 0000000016 00000 n 0000004783 00000 n 0000004930 00000 n 0000005651 00000 n 0000005815 00000 n 0000005929 00000 n 0000008672 00000 n 0000011416 00000 n 0000013908 00000 n 0000015781 00000 n 0000016406 00000 n 0000016518 00000 n 0000016776 00000 n 0000017383 00000 n 0000019023 00000 n 0000019159 00000 n 0000019492 00000 n 0000019907 00000 n 0000020177 00000 n 0000020204 00000 n 0000022353 00000 n 0000022573 00000 n 0000022746 00000 n 0000023083 00000 n 0000025303 00000 n 0000049258 00000 n 0000051521 00000 n 0000051621 00000 n 0000067322 00000 n 0000067594 00000 n 0000067972 00000 n 0000091829 00000 n 0000100870 00000 n 0000102199 00000 n 0000103532 00000 n 0000104381 00000 n 0000105145 00000 n 0000105386 00000 n 0000106703 00000 n 0000107102 00000 n 0000108542 00000 n 0000109614 00000 n 0000110672 00000 n 0000110914 00000 n 0000111154 00000 n 0000111361 00000 n 0000112305 00000 n 0000171471 00000 n 0000172444 00000 n 0000172672 00000 n 0000172947 00000 n 0000173286 00000 n 0000176779 00000 n 0000177027 00000 n 0000177285 00000 n 0000177334 00000 n 0000177405 00000 n 0000177454 00000 n 0000177512 00000 n 0000177563 00000 n 0000177885 00000 n 0000177934 00000 n 0000178021 00000 n 0000178070 00000 n 0000178124 00000 n 0000178174 00000 n 0000178380 00000 n 0000178429 00000 n 0000178483 00000 n 0000178534 00000 n 0000178874 00000 n 0000178925 00000 n 0000179849 00000 n 0000179899 00000 n 0000180070 00000 n 0000180121 00000 n 0000180466 00000 n 0000180516 00000 n 0000180721 00000 n 0000180772 00000 n 0000181094 00000 n 0000181145 00000 n 0000181423 00000 n 0000181474 00000 n 0000181741 00000 n 0000181887 00000 n 0000182033 00000 n 0000182155 00000 n 0000182232 00000 n 0000182312 00000 n 0000182409 00000 n 0000182488 00000 n 0000182527 00000 n 0000210597 00000 n 0000210808 00000 n 0000211179 00000 n 0000211644 00000 n 0000212013 00000 n 0000212391 00000 n 0000212772 00000 n 0000213145 00000 n 0000213215 00000 n 0000215520 00000 n 0000215836 00000 n 0000217487 00000 n 0000217813 00000 n 0000218814 00000 n 0000219127 00000 n 0000220738 00000 n 0000221016 00000 n 0000221558 00000 n 0000222445 00000 n 0000222731 00000 n 0000223101 00000 n 0000251435 00000 n 0000251474 00000 n 0000253160 00000 n 0000253199 00000 n 0000254397 00000 n 0000254436 00000 n 0000280494 00000 n 0000280533 00000 n 0000280912 00000 n 0000281269 00000 n 0000281389 00000 n 0000281538 00000 n 0000281912 00000 n 0000282266 00000 n 0000282387 00000 n 0000282536 00000 n 0000282613 00000 n 0000282693 00000 n 0000282772 00000 n 0000282918 00000 n 0000283064 00000 n 0000283139 00000 n 0000283236 00000 n 0000283382 00000 n 0000283458 00000 n 0000283533 00000 n 0000283653 00000 n 0000283799 00000 n 0000283937 00000 n 0000284073 00000 n 0000284194 00000 n 0000284343 00000 n 0000284765 00000 n 0000285202 00000 n 0000285449 00000 n 0000285595 00000 n 0000285744 00000 n 0000285882 00000 n 0000285979 00000 n 0000286128 00000 n 0000286209 00000 n 0000286286 00000 n 0000286363 00000 n 0000286444 00000 n 0000286525 00000 n 0000286721 00000 n 0000286867 00000 n 0000286944 00000 n 0000287020 00000 n 0000287100 00000 n 0000287248 00000 n 0000287394 00000 n 0000287475 00000 n 0000287560 00000 n 0000287681 00000 n 0000287827 00000 n 0000287903 00000 n 0000287983 00000 n 0000288062 00000 n 0000288208 00000 n 0000004597 00000 n 0000003893 00000 n trailer ] / Prev 422497 / XRefStm 4597 >> startxref 0 %% EOF 602 0 obj > stream h ޴ KLan C [RAmU «TQ (BHTĐhrGM4 * Xx = MHt11 ^ ~ 7_ | @ ZyesVrӣ J & / L — Q1 = ~ :: 6 {F ^ Yv.p? 3YL $ tp [ e (_ph «; Rq \% U> 0; qU $ ET #`:!] # D 볢 OFK & XqP23 34Z (] + Ǘy, X`˟v # i0m 90003.
Нагревательный кабель саморегулирующийся принцип работы: Саморегулирующийся кабель — все что нужно знать об «умных» технологиях обогрева
