Как собирается конструкция каркасного дома из дерева

Автор karkas На чтение 6 мин.

Каркасный дом завоевал любовь не только жителей Америки, Канады и Финляндии, но и среди наших людей.

Почему? Ответ прост: такие дома быстро возводятся, экономные в использовании, хорошо сохраняют тепло, могут строиться на любых почвах и в любое время года.

Кроме того, в возведении конструкций каркасных домов нет ничего сложного, и их можно ставить своими руками.

Каркасная конструкция из дерева

Конструкция каркасного дома: плюсы и минусы

Традиционно в конструкциях каркасных домов используется дерево.

Оно имеет следующие преимущества:

  • недорогой материал
  • легкий материал
  • может быть обработан своими руками септиками и огнезащитой
  • в него легко входят гвозди, болты, другие фиксирующие элементы
  • легкость дерева позволяет применять в некоторых случаях монтажный клей
  • не ржавеет
  • полностью экологичен
  • имеет приятный запах дерева, особенно хвойные породы

Виды деревянного бруса для каркасной конструкции

Однако есть и минусы в каркасных конструкциях из дерева. Они связаны в первую очередь с тем, что дерево – природный материал, играющий свою роль в пищевой цепочке:

  1. Нуждается в тщательной обработке от насекомых и бактерий.
  2. Подвержен горению, поэтому считается пожароопасен, необходимо использовать огнезащиту.
  3. В местах соприкосновения с металлами вызывает ржавчину у необработанного металла, при этом дерево начинает разрушаться в своей структуре, гниет.
  4. Способно в некоторой мере менять размер, впитывая в себя влагу или наоборот – отдавая ее в окружающую среду. Из-за этого происходит усадка дома, деформация каркаса.
  5. Перед строительством древесина всегда нуждается в дополнительной обработке и просушке, лучше камерной.

Каркас дома из металла не горит, не изменяет формы, он долговечен. Однако он также нуждается в обработке, так как имеется склонность к образованию ржавчины.

Материал тяжелый, и для транспортировки и установки в каркасных конструкциях может потребоваться спецтехника.

К тому же, цена металла будет существенно выше, чем при возведении деревянного каркаса.

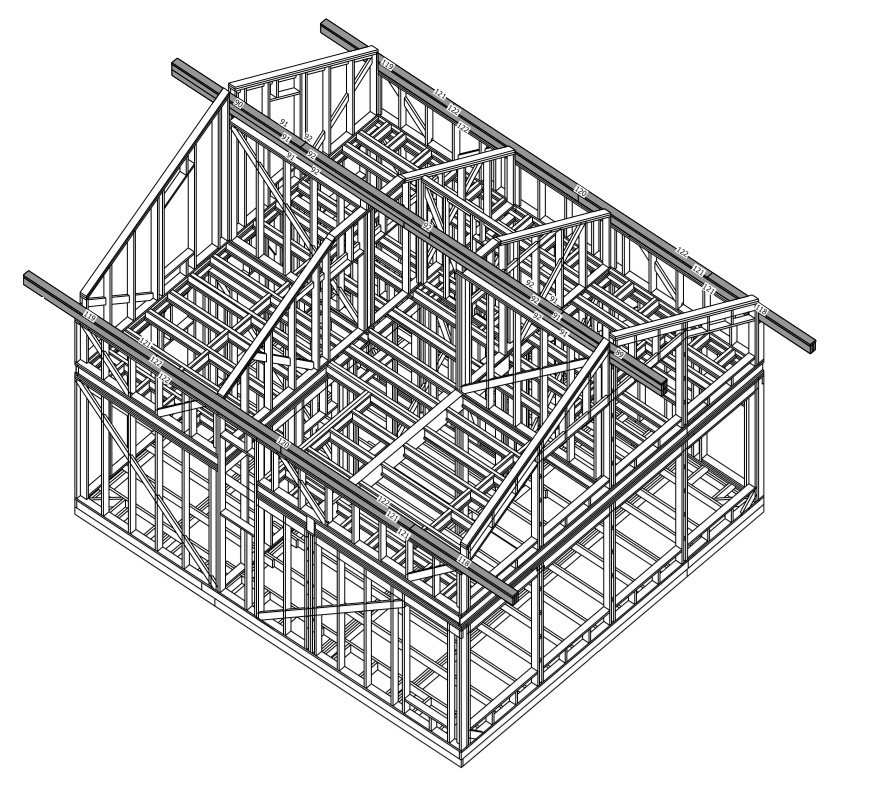

Каркас для дома из металла

Конструкция каркасного дома подробно

Конструкция каркаса состоит из металлических или деревянных балок, закрепленных специальным образом.

Каркас из металла или дерева состоит из угловых стоек, внутренних стоек, горизонтальный перемычек, подкосов.

Все крепления балок между собой должны быть надежными, для чего используются уголки, саморезы, гвозди.

Пока стена дома не обшита, каркас следует подпирать временными укосинами, которые не дают стене отклоняться в сторону.

Схема конструкции каркаса стены

Каркас устанавливается на обвязку, которая является необходимым элементом будущего дома.

Обвязка представляет собой брус или доски, которые укладываются на фундамент и закрепляются анкерными болтами.

Между фундаментом и обвязкой необходимо проложить гидроизоляцию и, в некоторых случаях, утеплитель.

Это делается для того, чтобы дерево не контактировало в цементом, и не происходило его разрушения. Для металла используется такая же технология.

Фундамент для каркасного дома выбирают легкий, так как сам дом редко усаживается из-за своей небольшой массы. Исключения составляют глинистые почвы и сыпучие.

После установки всех стоек и других элементов каркасных конструкций, выполняется верхняя обвязка.

Это последний этап в формировании каркаса стены, во время которого все стены соединяются в одну конструкцию.

Соединение угловой стойки с обвязкой

Подробнее об устройстве каркаса стен можно прочитать здесь, а об устройстве обвязки – тут.

Не забывайте проверять все элементы на геометрию. Вертикальные стойки должны стоять строго вертикально, а угол между нижней обвязкой и брусом должен быть ровно 90 градусов.

Обвязка должна лежать на одном уровне, ее качество во многом зависит от ровности фундамента.

Допускается перекос в несколько миллиметров, но не более 10 мм.

Горизонтальные балки должны лежать строго горизонтально, расстояние между началом балки и нижней обвязкой должно соответствовать расстоянию между концом балки и обвязкой.

Виды соединения бруса в деревянном каркасе стены

Пирог каркасной стены: лучшие варианты

Считается, что пирог каркасной стены обладает лучшими тепловыми характеристиками, если сравнивать его с блочными или кирпичными стенами.

Это мнение имеет право на жизнь, так как у каркасной стены гораздо ниже теплопроводность.

Что это значит? При нагреве воздуха внутри такого дома, стены практически не нагреваются, поэтому энергии тратится на обогрев гораздо меньше.

При этом многослойная конструкция позволяет долгое время сохранять воздух комфортной температуры, так как стены не поглощают тепло, как кирпич и блоки.

В цементных домах воздух не станет теплым и комфортным, пока не нагреются стены, а на это требуется и время, и электроэнергия.

Каркас стены с вентиляционным зазором

Простой пирог стены состоит из следующих слоев: внутренняя отделка, листы ОСБ, пароизоляционная мембрана, утеплитель, гидроизоляция, листы ОСБ, внешняя или наружная отделка.

Это самый простой пирог и самый распространенный, однако для улучшения качества дома существуют некоторые способы его улучшения.

Если ваш дом стоит в месте, где часто бушуют ветра, вам понадобится дополнительный слой ветрозащиты.

Для этого внешние стены дома дополнительно утепляют листами пенопласта.

Именно этот материал рекомендуется специалистами для дополнительной внешней ветрозащиты в первую очередь из-за того, что ему не страшна влага, которая может попасть снаружи.

Иногда внешнее утепление производится каменной ватой, так как она более жаростойкая. Но из-за ее способности впитывать влагу, внешнее утепление стены этим материалом нерационально.

О том, как утеплить дом минеральной ватой, читайте здесь.

Пирог стены каркасного дома с двойной прослойкой утеплителя

Так как каркасные дома по своей сути напоминают термос, сохраняющий тепло, остро встает вопрос о вентиляции.

Без смены воздуха и его движения на стенах может скапливаться конденсат в виде капель воды, а в самом воздухе снижается уровень кислорода.

Решает эту проблему вентиляция каркасного дома, установленная во время строительства.

А дополнительную просушку стен от конденсата можно обеспечить, поменяв гидроизоляцию в стене на пароизоляцию.

Мембрану следует класть так, чтобы влага не поступала извне в стену, но при этом могла выходить из стены и внутрь дома, и наружу.

Элементы будущего каркасного здания

Основные элементы конструкции каркасного дома

Так как строительство каркасного дома происходит постепенно, и новый этап строительства начинается после завершения предыдущего этапа, важно знать, какие элементы конструкции дома вообще существуют.

Итак, дом состоит из:

  1. Фундамента. Возведение фундамента – это важнейший этап строительства. Это основа дома, от которой во многом зависит долговременность эксплуатации здания.
  2. Обвязки и стен. Нижняя обвязка фиксирует стены на фундамент, а верхняя соединяет все 4 стены в одну конструкцию. Стены состоят из определенных слоев, которые мы рассматривали выше.
  3. Пол. Он может быть выполнен в виде цементной стяжки по бетону или быть деревянным, основой которого составляют лаги.
  4. Кровля. Он вида кровли зависит и внешний вид здания, и его качество, особенно если под кровлей будет располагаться жилая мансарда или отапливаемый чердак. Кровля также состоит из нескольких слоев, среди которых утеплитель, пароизоляция, гидроизоляция, обрешетка и кровельный материал. Если используется гибкая черепица, кровля обязательно включает листы ОСБ, на которую и укладывается материал.
  5. Внешняя и внутренняя отделка не является элементом конструкции дома, но является завершающим этапом в формировании здания.

Каждый элемент здания строится поочередно в соответствии с технологией каркасного строительства.

О том, как сделать пол в каркасном доме, читайте тут.

Создаем конструкцию каркасных стен дома их секреты и недостатки: пирог и утеплитель: Обзор +Видео

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

[contents]

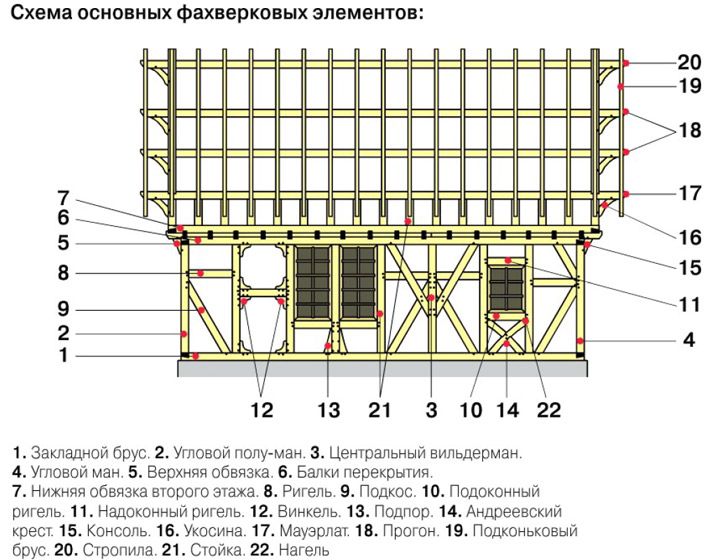

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Известная и недорогая технология строительства дома

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

  • Наружная облицовка;
  • Несущая часть с теплоизоляцией;
  • Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

  • Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
  • Несущая часть дает прочность и устойчивость всей стене.
  • Встроенная теплоизоляция сохраняет накопленное тепло в помещении.


Наружная обшивка дает защиту стенам каркасного помещения от попадания влаги.

Устройство каркаса стен
Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

  1. стены, изготовление которых происходит непосредственно на стройке;
  2. двойные внешние стеновые каркасные перегородки;
  3. модульные стеновые перегородки;
  4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома
Установка стены в одиночку

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

Конструкция каркасного дома | Русская построечка

Изобретением технологии каркасного строительства мир обязан США. Впервые идея была реализована в Детройте. В дальнейшем каркасные конструкции распространились по всем штатам и холодной Канаде, уверенно захватив лидерство в частном строительстве. Технология, разработанная для быстрого возведения домов эконом-класса, постоянно совершенствовалась. Но принцип, который лежит в основе конструкции, остается неизменным.

Общие особенности каркасных домов

Каркасный дом – «слоеный пирог», который можно «приготовить» для эксплуатации в любых климатических условиях путем подбора подходящих материалов, коррекции толщины стен и грамотного монтажа. Конструкция базируется на несущих стойках с обвязкой. Полые стены заполняются изоляцией и обшиваются с двух сторон. Внешний слой – декоративная отделка. Относительно легкая конструкция не требует мощного фундамента.

Каркасный дом – универсальное решение, на реализации которого можно сэкономить. Но при желании сократить расходы на строительство нельзя жертвовать эксплуатационными характеристиками. Бюджетная отделка гораздо предпочтительней, чем ненадежный каркас, некачественная изоляция или нарушение технологии монтажа. Правильно построенный каркасный дом может скромно выглядеть, но роскошно служить по назначению.

Конструкция каркаса

Для оборудования каркаса допустимо использовать деревянные или металлические стойки, но первый вариант целесообразней. При его выборе существенно снижается нагрузка на основание, упрощается обработка и улучшаются экологические качества. Загородный дом из дерева – классическое решение, которое несложно реализовать и при строительстве каркасной конструкции, подобрав для монтажа сухой брус подходящего сечения.

Размеры стоек зависят от планируемой толщины стен. Если дом предназначен для сезонного использования, достаточно минимального утепляющего слоя, которому должно соответствовать и сечение бруса. Исходя из прогнозируемой нагрузки выбирается и тип фундамента. Для строительства капитального дома рекомендуется оборудовать ленточный, но для компактной летней дачи достаточно столбчатого или свайно-винтового.

Непосредственно на фундамент поверх слоя гидроизоляции по периметру укладывается нижний венец из бруса. К нему с определенным интервалом крепятся вертикальные стойки. Нижняя и верхняя обвязка из досок придает конструкции жесткость, для усиления которой используются диагональные распорки. Внизу монтируются лаги, вверху – балки перекрытия дома. На этом сооружение каркаса завершается и начинается следующий этап.

Конструкция «пирога» каркасных стен

При планировании бюджета на строительство дома по каркасной технологии помимо затрат на утеплитель необходимо предусмотреть расходы на покупку гидроизолирующих и ветрозащитных материалов. Для монтажа стен применяются также сэндвич-панели – в сущности, готовый «пирог» из тех же комплектующих, которые можно купить по отдельности для самостоятельной сборки, сэкономив средства, но несколько увеличив трудозатраты.

Чтобы избежать намокания утеплителя изнутри размещается парозащитная пленка, снаружи – гидроизоляция. На современном рынке предлагаются эффективные мембраны для разных целей. Для обшивки обычно используются практичные плиты OSB, поверх которых дом облицовывается декоративными материалами снаружи и изнутри. При строительстве дачи для сезонного проживания допускается закрепление отделочных слоев прямо на каркасе.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Конструкция стены каркасного дома | Стены своими руками

В современном строительстве загородных домов одним из наиболее экономичных и удобных в применении материалов считаются каркасные деревянные стены.

Они сегодня являются чрезвычайно популярными у потребителей, поскольку не требуют профессиональной подготовки и квалифицированного труда для монтажа.

Технические особенности данных конструкций позволяют сравнительно быстро возводить дома, поскольку сложные соединения на врубках здесь заменены простейшими гвоздевыми.

Недостатки каркасной конструкции

Если для возведения своего загородного коттеджа вы хотите выбрать вариант каркасных стен, то вам необходимо знать про основной недостаток данных конструкций – про влагу, которая накапливается во внутренних полостях каркаса. Влага способна проникать через щелочки наружной обшивки во время косых дождей либо же конденсироваться в толще утеплителя.

Конденсат получается из водяных паров теплых потоков воздуха, попадающих из внутреннего отапливаемого помещения в зимний период года. Влага, проникшая внутрь каркаса, вызывает увлажнение утеплителя, а это значительно снижает его теплозащитные способности.

Поскольку утеплитель, расположенных еж слоев обшивки, высыхает долго и очень медленно, он довольно скоро становится благоприятной средой обитания и развития плесени и грибов, которые поражают все деревянные элементы.

В связи с этим при возведении каркасных жилых строений необходимо максимально надежно защитить их стены от попадания в них водяных паров изнутри, влаги наружи и от грунтовой влаги, которая поднимается вверх в процессе капиллярного подсоса.

Основные части каркасных стен

Конструкция наружной каркасной стены представлена тремя основными частями:

  • облицовка внутренняя, оснащенная гидроизоляционным слоем,
  • несущая часть, оснащенная теплоизоляционным покрытием,
  • облицовка наружная.

В случае, когда используется каркас либо каркасная плита, толщина несущей части может являться меньше, чем толщина самой теплоизоляции. Каркасная плита тоже может выступать в роли теплоизоляционного материала.

Функции каркасных стен

Каждая из частей конструкции стены выполняет свои функции:

  • слой гидроизоляции препятствует проникновению в конструкцию стен конденсации водяных паров и влаги внутреннего воздуха,
  • несущая часть воспринимает, а также передает воспринятые нагрузки на конструкцию фундамента, обеспечивает сохранность в доме теплоты,
  • облицовка  наружная служит для защиты от проникновения внутрь конструкции стен влаги извне.

Каркас содержит нижнюю обвязку, на которую устанавливают угловые и несущие стойки, а также опирающиеся на стойки насадки. В зависимости от толщины конструкций заполнения будет определяться ширина частей каркаса. Стойки устанавливаются соответственно размеру заполнителя.

Типы конструкций каркасных стен

На сегодняшний день применяются следующие типы конструкций каркасов:

Монтируемые каркасные стены

 Здесь в качестве дополнительного теплоизоляционного слоя используют или еще один каркас (плита, расположенная под наружной облицовкой), либо плита с внешней стороны каркаса, которая состоит из минеральной ваты и покрытия, предназначенного для защиты от продувания.

Все слои конструкции скрепляются посредством пластиковых гильз, препятствующих сжатию изоляционной плиты. Между стойками каркаса расстояние составляет не больше 600 мм.

Каркас двойной

Здесь роль дополнительной теплоизоляции выполняет двойной каркас, элементы которого объединяются либо посредством твердой волокнистой плиты, либо посредством металлического крепления.

Модульные панели

Здесь дополнительным слоем теплоизоляции могут являться листы либо плиты из пенополиуретана. В таких стенах отверстия выпиливают непосредственно на рабочей площадке. Устанавливаемых поверху деревянных крепежный брус следует рассчитать таким образом, чтоб несущие балки перекрытия не оказались расположенными над монтажными отверстиями.

Стена наружная, выполненная из мелкоразмерных панелей

Конструкция так называемых мелкоразмерных панелей подобна конструкции традиционных наружных стен. Гидроизоляция прокладывается единым слоем. В местах швов она соединяется силиконовой массой. Отдельные элементы крепятся к нижнему брусу по швам, а также по внутренней поверхности собираемых стен.

Видео. Утепление каркасного дома // FORUMHOUSE

Видео. Стены каркасного дома

Статьи о стенах в загородных домах

устройство стен, крыши и фундамента

Прежде чем начать строительство своего дома, следует определиться с технологией его возведения. Выбор её зависит в первую очередь от затрат денег и времени на будущую новостройку. Каркасный дом – это малоэтажное быстровозводимое жильё, построенное на основе конструкции из дерева или металла.

Смонтированный деревянный каркас коттеджа

С каждым годом набирает популярность благодаря тому, что оно в меньшей мере подвержено внешним воздействиям, тёплое, лёгкое, имеет современный привлекательный вид.

Вернуться к оглавлению

Содержание материала

Достоинства

Деревянное каркасное жильё по качественным характеристикам не уступает кирпичным домам, бетонным домам, а по некоторым параметрам их превосходит:

  1. Быстровозводимость. Достигается благодаря не только небольшому весу всех деталей будущей постройки, но их конструктивным особенностям. Отсутствие так называемых мокрых операций позволяет производить отделку в любое время года.

    Вариант конструкции двухэтажного каркасного дома

  2. Лёгкий вес дома с использованием жёстких материалов существенно уменьшает вероятность возникновения повреждений от ошибок конструкции, воздействия внешних неблагоприятных факторов. Постройке в меньшей мере грозит неравномерная осадка в результате пучения или сдвига грунта.
  3. Экономия на закладке фундамента. Вес конструкции такой, что не требуется установка мощной, а значит, дорогостоящей фундаментной основы.
  4. Возможность воплощения разнообразных решений, а перераспределение веса не приводит к нарушению целостности, снижению прочности каркасного жилища.
  5. Быстрота прогреваемости всех помещений дома, обеспеченная высокой теплозащитой всего корпуса.
  6. Паропроницаемость стен почти на уровне классических деревянных домов. Она создаёт эффект «дышащего жилища», что очень важно для комфортного проживания.

    Схема устройства паропроницаемости каркасного дома

  7. Ремонтопригодность. Отремонтировать можно все элементы здания, в том числе фундамент. Лёгкий корпус (обычно меньше 20 тонн) можно поднять домкратом и сделать ремонт фундаментной основы.
  8. Благодаря небольшой толщине стен достигнуто оптимальное соотношение общего пространства, занимаемого зданием, и полезной жилплощади для проживания.
  9. Относительно невысокая стоимость конструкции, привлекательный внешний вид.

Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится. Поэтому при возведении дома следует подбирать строительные материалы очень осторожно.

Вернуться к оглавлению

Основные составные части

Каркас малоэтажной деревянной конструкции составляют:

  • фундамент;
  • балки нижней обвязки;

    Схема конструкции деревянного каркаса дома

  • стойки для коробки дверей;
  • балки верней обвязки;
  • вертикальные угловые стойки;
  • раскосы;
  • соединительные поперечные бруски;
  • цокольное и чердачное перекрытие дома.

Вертикальные стойки бывают угловые и промежуточные. Назначение тех и других – соединение верхней обвязки и нижней. Оно осуществляется обычно способами: с использованием металлических уголков или с помощью полной врубки и нагелей. Укосы используются для того, чтобы каркас не перекашивался, не изменил своего положения при воздействии сильного ветра.

Вернуться к оглавлению

Материалы

Если запланировано строительство деревянного дома, то из древесины должны быть следующие основные элементы:

  • брус для закладного венца, верней обвязки и боковых стоек конструкции;
  • доски для поперечин и черновой обшивки каркаса;
  • бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, внутренней и внешней отделки стен дома, пароизоляции, утепления.

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Вернуться к оглавлению

Строительство каркасного деревянного дома

Чтобы стать собственником каркасного жилья, можно купить готовые его элементы, сделанные на заводе, перевезти домой и осуществить их сборку. Это называется щитовая технология, достоинство которой определяется быстротой возведения новостройки. Она требует использования крана для установки готовых щитов и, как правило, заливки ленточного фундамента.

Проект деревянно-щитового дома 6 на 6 можно построить собственными руками с нуля, что обойдётся значительно дешевле, к тому же домовладелец получит большое удовлетворение от реализации своих идей в процессе строительства.

Чертеж для постройки каркасного коттеджа

Каркас жилища может быть из металлических балок. Но они используются не так уж часто. Это обусловлено тем, что металл значительно дороже дерева, а для монтажа конструкции нужна грузоподъёмная техника.

Использование деревянных балок позволяет осуществить возведение дома самостоятельно, без привлечения квалифицированных строителей и специальной техники. Как при строительстве любого здания, каркас будущего здания прорабатывается на бумаге или в специальной компьютерной программе. Проект его можно разработать самому домашнему мастеру, специальные навыки необязательны. На чертеже разрабатываются все элементы будущего дома, их размеры, подгонка, способы соединения, крепления основных деталей.

При выполнении строительных работ не обойтись без следующих инструментов и материалов:

  • молоток, гвозди, саморезы;
  • металлические кронштейны;
  • балки, брусья, доски и лаги;

    Крепление балок каркаса и лаг пола

  • цементно-стружечные плиты или OSB;
  • рубероид;
  • цемент, песок и лопаты.

Фундамент

Начинают строительство с закладки фундамента. Благодаря невысокому весу деревянного здания он может быть лёгкий ленточный или столбчатый. Выбрав тот или иной вариант, производят разметку территории.

Котлован под фундаментную ленту должен быть таких размеров, чтобы она сама была шире стены сантиметров на 5–7 и уходила в землю примерно на 30 см.

На дно выкопанной траншеи насыпают песчаную подушку 5 см и утрамбовывают. Она необходима для того, чтобы уменьшить влияние смещающихся слоёв почвы. Затем котлован укрепляют опалубкой из досок или другого листового материала. После этого монтируют арматуру на прутьях. Их забивают в землю для того, чтобы на них держалась арматурная сетка, для монтажа которой можно использовать продольные металлические детали непригодных велосипедов или детских колясок.

Готовый ленточно-столбчатый фундамент под каркасный дом

Их соединяют, используя металлическую проволоку. Цементный раствор домашний мастер может сам приготовить и залить, используя в определённых пропорциях цемент высокой марки, воду, песок, пластификатор, щебень или гравий. Перед тем как устанавливать каркас, готовый фундамент надо покрыть гидроизоляционным материалом.

Если под домом не планируется цокольный этаж или подвал, то используется столбчатый фундамент. Бетонные, кирпичные или металлические столбы устанавливают по углам будущей постройки, а также на пересечении внутренних и внешних стен. Сверху эти элементы объединяют обвязочным толстым брусом, на котором будет стоять конструкция. Обвязку изолируют от фундаментных опор двумя слоями рубероида.

Иначе в местах соприкосновения дерева с бетоном, кирпичом или металлом может появляться конденсат, древесина начнёт гнить.

Обвязка

Для монтажа нижней и верхней обвязки необходим брус размерами 150х150 мм. Он может быть из дуба, лиственницы или сосны. Предварительно его обрабатывают антипиреном и антисептическим раствором. Углы сводят по принципу «шип-паз» с плотной подгонкой, без зазоров.

Можно соединять, используя металлические крепёжные элементы, но соприкасаясь с деревом, они окисляются, со временем вызывают гниение древесины.

В результате вся конструкция теряет первоначальную прочность. Каркас монтируют на нижнюю обвязку. Она должна занимать весь периметр ленточного или столбчатого фундамента, к которому крепится анкерными болтами. Для большей прочности во время заливки бетона или установки свай по углам фундамента можно забетонировать металлические штыри для крепления обвязочной рамы к фундаментной основе.

Когда укрепление нижней обвязки закончено, надо убедиться, что она уложена строго горизонтально. Позже перекосы конструкции исправить очень сложно. Теперь можно укладывать лаги для пола.

Вертикальные опорные брусья по длине должны обеспечивать потолок на высоте примерно 2,7 м. Выше – могут возникнуть проблемы с обогревом, ниже – летом будет душно.

Их размещают по углам, а между ними промежуточные.

Первоначально вертикальные стойки укрепляются временными укосами, по два на каждую опору, но установив верхнюю обвязку, их заменяют постоянными. Для монтажа потолочной обвязочной рамы используют брусья с пазами. Когда она готова, её кладут на вертикальные стойки и прибивают гвоздями. Потолочные балки укладываются в пазы и крепятся стальными кронштейнами или уголками.

Стены

Предпочтительно, чтобы доска для тёплых стен была не менее 10 см толщиной.

Чертеж конструкции стен каркасного коттеджа

А выбор материала для утепления дома определяется предпочтениями хозяина. В наши дни наиболее качественным утеплителем признаётся пенополистирол. Он недорогой, воздухопроницаемый, является хорошим теплоизолятором.

Он не сбивается в утеплительной нише, не сползает вниз, как это происходит с минеральной ватой. После чего производится отделка стен изнутри, зачастую вагонкой. Удержать тепло помогают также установленные стеклопакеты с двойными или тройными стёклами.

Крыша

Первоначально укладывается прочный брус, на который будут опираться все другие элементы. Стропила соединяются гвоздями и под углом в форме буквы «А».

Пример крепления крышных стропил крыши каркасника

Затем делается обрешётка, сколоченная из досок одна от другой на дистанции 10 см. Верхнюю её часть, используя строительный степлер, покрывают рубероидом. Поверх него, начиная снизу, внахлёст настилается профилированный лист, шифер или черепица.

Коньковую полосу после завершения настила следует укрепить саморезами. По краям кровли делают водосборы со сливом. После этой процедуры устанавливают двери, окна, строят крыльцо, а по желанию и мансарду.

Вернуться к оглавлению

Ошибки строительства

Наиболее часто встречается проблема подготовки пиломатериалов. Иногда они недостаточно просушены, в процессе эксплуатации могут покоробиться и растрескаться. Потребителю после покупки можно самому устроить дополнительную просушку. Для этого доски с покрашенными торцами перекладывают деревянными брусками и накрывают листами шифера или профнастила.

А под плёнкой или рубероидом дерево будет преть. Доски в процессе сушки необходимо переворачивать каждую неделю. Не менее чем через месяц высушенный пиломатериал перебирают, откладывая искривлённый и покоробившийся.

Смонтированная крыша каркасного дома из профнастила

Далее следует проверить ширину досок. После просушки она может уменьшиться от 1 до 5 см. Это зависит от того, из какого участка ствола она сделана: из его края или сердцевины. Поэтому чтобы не возникли проблемы при обшивке стен, пола и потолка, весь пиломатериал следует дисковой пилой привести к единому размеру.

Ошибкой может быть экономия на толщине угловых балок, брусьев нижней и верхней обвязки. Цементно-стружечные плиты не надо подменять листами ДСП. Количество укосов не следует уменьшать. Каждая вертикальная балка деревянного каркаса должна укрепляться четырьмя раскосами: по два снизу и сверху. Иначе под напором сильного ветра каркас дома будет скрипеть.


Ещё одна ошибка: по истечении эксплуатационного срока, каркасное здание пытаются ремонтировать и латать, тратя большие деньги. Этого не рекомендуется делать, лучше его снести и построить новое. Фундамент можно использовать прежний, потому что под лёгким весов конструкции он практически нисколько не разрушился. Строительство такого же дома обойдётся дешевле постоянного ремонта обветшалого здания.

NAUKADOMA.RU — Каркаснные дома, технологии каркасного строительства

Особенности каркасных домов

Каркасно-рамочная конструкция стен

Конструкция любого легкого каркасного дома состоит из нескольких ключевых элементов — несущего каркаса, утеплителя закладываемого внутрь, а так же наружной и внутренней обшивки с дополнительными слоями.

Каркасная технология имеет внушительный перечень преимуществ. Каркасные дома имеют минимальную толщину стен по сравнению с любой другой технологией и соответственно лучшее соотношение площади застройки к полезной площади помещений.

Дома построенные по каркасной технологии имеют малый вес и предъявляют минимальные требования к фундаменту, что позволяет значительно сэкономить на его стоимости.

Несмотря на небольшую толщину, при соблюдении технологии строительства, теплоизоляционная способность каркасных стен весьма высока.

Конструкция угла каркасной стены 1

Конструкция угла каркасной стены 2

Угол межэтажного перекрытия


в каркасной конструкции

Примыкание внутренней стены

В зависимости от вида и толщины используемого утеплителя каркасные стены имеют следующие приближенные параметры теплосопротивления

  • Минвата толщиной 150мм, — R = 3,2
  • Минвата толщиной 200мм, — R = 4,3
  • Пенополистирол — толщиной 150мм, — R = 3,7
  • Пенополистирол — толщиной 200мм, — R = 5

Строительство каркасных домов следует выполнять из сухого пиломатериала. Использование сырой древесины неизбежно приведет к ее последующему усыханию, деформации, появлению щелей и ослаблению крепежа. Степень этих негативных явлений может быть различной, но так или иначе они себя проявят. Наиболее распространенное сечение доски используемой для каркаса 150х50мм, 200х50мм. Ширина зависит от необходимой толщины утеплителя.

В качестве наружной обшивки каркаса может использоваться ориентировано-стружечная плита (OSB,ОСП), влагостойкая фанера, или цементно-стружечная плита (ЦСП). Наружная и внутренняя обшивка, помимо защиты каркаса и утеплителя от внешней среды, придает каркасу дополнительную пространственную прочность.

Для утепления каркасных домов может применяться плотный минераловатный утеплитель или пенополистирол. Минераловатная теплоизоляция должна быть расчитана на применение в вертикальных конструкциях и хорошо держать форму, в противном случае она будет сползать и образовывать неутепленные полости в верхней части каркаса стен.

Если для утепления дома используется пенопласт, то после установки в каркас, щели по периметру обязательно герметизируются при помощи монтажной пены. В связи с этим нужно учитывать факт, что несмотря на меньшую стоимость пенополистирола, по сравнению с минватой, необходимое количество пены может свести на нет разницу в их цене.

Важнейшим элементом в составе стены каркасного дома является пароизоляция. Она устанавливается с внутренней стороны помещения и предохраняет утеплитель от намокания. Особое внимание следует уделять качеству пароизоляции, её герметичности. Все швы должны обязательно проклеиваться двусторонней лентой. При использовании в качестве утеплителя пенополистирола необходимость в пароизоляции отпадает.

Наличие пароизоляции в составе каркасных конструкций создает внутри дома замкнутую воздушную среду. По этой причине, для поддержания комфортного микроклимата в помещениях, следует устраивать эффективную систему вентиляции.

Каркасная технология предполагает два различных подхода к процессу строительства. В первом варианте строительство происходит из штучных материалов. Подготовка, распиловка материалов и сборка дома из них происходит непосредственно на участке.

Во втором варианте дом монтируется из готовых крупноразмерных панелей (щитов), изготавливаемых в заводских условиях в соответствии с проектом. На стройку они доставляются в нужной конфигурации, размерах, с оконными и дверными проемами. На стройплощадке происходит только их установка и сборка. Данный подход позволяет возводить коробку каркасного дома с очень высокой скоростью. В то же время вес некоторых щитов может быть весьма высок, и поэтому для монтажа каркасно-щитовых стен может понадобиться кран, либо бригада из нескольких человек.

Щитовая технология имеет варианты. В одном случае щиты могут иметь лишь одностороннюю обшивку. Закладка утеплителя и обшивка с противоположной стороны происходит только после монтажа всей коробки. Другой вариант каркасно-панельных домов это строительство из так называемых SIP панелей. SIP панель состоит из толстого слоя плотного пенополистирола на который с двух сторон под высоким давлением наклеиваются листы(OSB,ОСП). При этом пенополистирол выполняет не только теплоизоляционную функцию, но и повышает прочность конструкции. Дома построенные из SIP панелей обладают большей прочностью, по сравнению с обычным рамочным каркасом.


Конструкция каркасного дома

Крыша каркасного дома с устройством свеса

;

Конструкция каркаса состоит из следующих элементов — нижней и верхней обвязки, вертикальных стоек, укосов, цокольного и межэтажных перекрытий, оконных и дверных проемов. Последовательность сборки каркасного дома зависит от применяемых инженерных решений.

Цокольное перекрытие платформа


Облицовка блокхаусом

Цокольное перекрытие платформа


Штукатурный фасад

Цокольное перекрытие по обвязке стен

Цокольное перекрытие с независимым


опиранием. Облицовка кирпичом

Наиболее распространенным является так называемый платформенный каркас. Название обусловлено тем, что перед возведением стен, на фундаменте сначала сооружается цокольное перекрытие с укладкой чернового пола. Фрагменты стен собираются в рамы уже на готовой платформе, после чего происходит их установка и крепление к перекрытию прямо поверх чернового пола. Затем операции повторяются, монтируется межэтажное перекрытие, на которое устанавливаются стены второго этажа.

Плюсом платформенного каркаса является отточенная технология и удобство выполнения работ. Наличие ровного основания облегчает раскладку, подгонку и монтаж элементов, позволяет производить сборку каркаса стен с максимальной точностью и качеством.

Минусом платформенной конструкции является то, что после укладки листов чернового пола (ОСП, фанера, ЦСП), не рекомендуется допускать его намокания. В связи с этим, в условиях дождливой погоды необходимо предусмотреть меры защиты перекрытия от дождя.

Еще одним минусом является то, что в каркасе платформенного типа крайне затруднен ремонт перекрытий. Несущие стены стоят прямо на балках перекрытия, что делает невозможным замену балок, без серьезного вмешательства в остальные элементы конструкции.

Данная проблема не является особо актуальной, если элементы конструкции перекрытия соответствующим образом обработаны и эксплуатируются в условиях нормальной влажности. Однако, в сложных условиях — плохо проветриваемом подполье, постоянном переувлажнении, плохой биозащите, срок службы конструкций цокольного перекрытия может оказаться значительно меньше, чем у стен, а способ решения этой проблемы окажется весьма сложным. В связи с этим желательно обеспечить доступ в подполье для периодического осмотра конструкций.

В качестве альтернативы существуют и другие варианты конструкции цокольного перекрытия. В одном из них, перекрытие сооружается уже после установки каркаса стен. Балки ложатся поверх горизонтальной доски стенового каркаса. Данный вариант позволяет производить замену балок перекрытия в случае необходимости. Недостаток этой схемы в том, что при отсутствии ровного основания сборка каркаса стен происходит в более сложных условиях. Кроме того усложняется подрезка плит чернового пола и утеплителя в районе стыка перекрытия со стенами.

В другом варианте цокольное перекрытие сооружается в виде отдельного короба внутри периметра стен. Благодаря чему каркасы стен и перекрытия получаются абсолютно независимы друг от друга. Данная конструкция возможна только в том случае, если фундамент дома достаточно широк, что позволяет сдвинуть стены к его наружному краю, а на внутренний положить балки перекрытия.

Данный способ хорош тем, что при наилучшей ремонтопригодности он сохраняет преимущества платформы. На фундаменте можно сначала возвести короб перекрытия, а стены собирать уже на нем. Отличие состоит лишь в том, что после сборки, стены приставляются сбоку, а не ставятся на перекрытие. Недостаток состоит в том, что данная конструкция требует более широкой ленты фундамента по сравнению с предыдущими вариантами. Это приводит к повышенному расходу материалов на фундамент и повышению его стоимости.

Каркасные дома могут возводиться практически на любом типе фундамента. Самое простое решение предполагает использование столбчатого или свайного фундамента без монолитного ростверка. В этом случае вершины столбов объединяют толстым обвязочным брусом, на котором сооружается каркас. Перед возведением каркаса по фундаменту укладывают слой рулонной гидроизоляции.


Наружная отделка каркасных домов

Отделка каркасного дома может производиться самыми различными материалами. Наиболее простые виды отделки это обшивка сайдингом, блокхаусом, и аналогичными материалами. Для всех этих материалов устанавливают вертикальные направляющие — деревянные бруски или металлический профиль.

Направляющие устанавливаются поверх наружной черновой обшивки, которая в свою очередь предварительно покрывается ветро-влагозащитной мембраной. Благодаря направляющим между отделкой и черновой обшивкой остается вентилируемое пространство которое способствует выведению пара через мембрану. После установки направляющих, на них, с помощью саморезов крепят элементы отделки. Монтаж ведется снизу вверх.

Более сложным вариантом является штукатурная облицовка каркасника. С одной стороны наружная обшивка из ОСП,ЦСП или фанеры, представляет собой достаточно ровную плоскость, которую можно грунтовать и красить. С другой стороны все листовые материалы при увлажнении подвергаются деформации. Это приводит к волнообразованию и растрескиванию лицевого покрытия на стыках плит.

По этим причинам штукатурную отделку выполняют по технологии «мокрый фасад», которая позволяет избежать трещинообразования. Для этого по наружной обшивке крепят тонкий слой жесткого утеплителя, на который наносят слой штукатурки по стеклотканевой сетке. Затем следует слой грунтовки и декоративной штукатурки. Дополнительный плюс данной отделки в том, что добавочный слой утеплителя являясь сплошным, повышает общую герметичность теплоизоляции, устраняя мосты холода в районе стыков элементов каркаса.

Еще один вариант облицовки каркасного дома это обкладка стен кирпичом. Для выполнения кирпичной облицовки необходимо, чтобы фундамент выступал за наружную плоскость стен позволяя опереть на него кирпичную стенку с зазором от наружной обшивки не менее 50мм. Кирпич крепят к каркасной стене при помощи гибких связей, для которых подойдет металлическая перфорированная лента.

Более легкой альтернативой массивной кирпичной облицовке, является отделка фасада клинкерной плиткой. Она производится в широчайшем ассортименте цветов и фактур, и в тоже время не требует дополнительной ширины фундамента. Технология её монтажа аналогична штукатурной облицовке фасада, только вместо декоративной штукатурки производится клеевой монтаж плитки.


Металлический крепеж деревянных конструкций

Перфорированная пластина

Гвоздевая пластина

Стропильно-балочный крепеж

Скользящее крепление стропил

Опора балки открытая

Опора балки закрытая

Кронштейн скрытый

Уголок простой

Уголок универсальный

Сгибаемый уголок

Зубчатый диск

В настоящее время для монтажа деревянных, в том числе каркасных конструкций, помимо простых гвоздевых соединений, активно используются металлические крепежные элементы. Их применение позволяет сократить количество сложных столярных работ, что ускоряет процесс строительства. При использовании металлического крепежа не происходит ослабления поперечных сечений, как в случае устройства врубок.

Производители предлагают широкий ассортимент крепежных элементов для дерева. Каждый конкретный вид крепежа изготавливается в различных размерах, позволяя подобрать его под параметры конструкции. Перфорированный крепеж изготавливается из листовой стали толщиной 1,5 — 2мм. Для защиты от коррозии металл оцинковывают.

Перфорированные монтажные пластины

— содержат множество отверстий под гвозди/саморезы или болты, позволяют осуществлять надежное гвоздевое соединение двух и более элементов в одной плоскости под любым углом. Накладываются на узел с двух сторон. Активно используются для соединения элементов в стропильных фермах. Позволяют вести монтаж прямо на стройплощадке. При необходимости пластины могут подрезаться по форме узла.

Гвоздевые пластины

— (металлические зубчатые пластины МЗП) изготавливаются методом просечки стального листа, в результате чего получают несколько рядов зубьев-гвоздей имеющих общее основание. Имеют то же предназначение, что и перфорированные пластины, однако в отличие от них требуют монтажа в промышленных условиях.

Крепление гвоздевыми пластинами осуществляется при помощи пресса методом вдавливания. Забивание гвоздевых пластин недопустимо, так как не обеспечивает надежного соединения. По этим причинам использование гвоздевых пластин целесообразно именно в условиях производства, поскольку обеспечивает высокую скорость сборки конструкций, и неэффективно на стройплощадке.

Стропильно-балочное крепление

— служит для соединения перпендикулярных конструктивных элементов опирающихся друг на друга — балок и стропил. Так же может использоваться для подшивки поперечных элементов с нижней стороны балок. Для более эффективного крепежа, пару креплений лучше устанавливать не строго симметрично, а перевернуть одно из них полкой в другую сторону. В некоторых случаях стропильно-балочное крепление может быть заменено обычным уголком.

Скользящее крепление стропил

— используется при строительстве домов из бревна или бруса естественной влажности, если требуется устройство наслонных стропил. В этом случае, в результате усадки сруба, расстояние от конькового прогона до мауэрлата может изменяться. Поэтому жесткое крепление стропил к мауэрлату недопустимо. Скользящий крепеж позволяет нижнему краю стропил свободно смещаться относительно стены, на которую они опираются. Установку скользящего крепления следует выполнять с учетом максимальной величины смещения стропила.

Опоры балок

— позволяют крепить под прямым углом горизонтальные несущие элементы — (балки, прогоны) к различным частям конструкции. Крепление к основной опоре может осуществляться как на гвозди или саморезы, так и на болты. Опоры балок выпускаются в широкой номенклатуре размеров, рассчитанных на различную ширину и высоту балок.

В некоторых случаях, если конструкции являются частью интерьера, к ним предъявляются повышенные эстетические требования. В данной ситуации крепеж либо стараются смонтировать незаметно, либо использовать технологию врубки элементов. Некоторые крепежные элементы специально предназначены для скрытого монтажа.

К таким элементам относится скрытый кронштейн балки. В отличии от обычных балочных опор, после установки он оказывается полностью скрыт в теле балки. Для использования кронштейна с торца балки делается вертикальный пропил, и сверлятся отверстия под металлические штифты. Кронштейн крепится к несущей части конструкции, в которой предварительно, выбирается площадка под кронштейн, на толщину его металла , после чего на него одевается балка и вставляются штифты.

Уголки

— различных размеров служат для соединения конструкций под прямым углом. Могут иметь отверстия под гвозди/саморезы и под болты. Часто применяются для соединения стоек (вертикальных элементов конструкции) с горизонтальными элементами.

Кроме уголков с круглыми отверстиями существуют так называемые регулируемые уголки с продолговатыми отверстиями под болты. Это позволяет осуществлять последующую корректировку положения соединяемых элементов относительно друг друга.

Так же встречаются уголки с углом крепления 135 градусов и уголки со сгибаемой частью, что позволяет стыковать элементы конструкции под любым требуемым углом.

Зубчатый диск

— используется для повышения прочности болтовых соединений, балок и стропил. Диски могут быть как двусторонними, для установки между соединяемыми элементами, так и односторонними для установки под шляпками болтов. Эффективность крепления достигается тогда, когда диаметр отверстия в диске соответствует диаметру болта.

Т-образное крепление

— служит для соединения двух перпендикулярных элементов между собой. В определенной ситуации может заменить крепление при помощи уголков.

Т-образное крепление

Конструкция каркасного дома

Каркасный дом представляет собой постройку, реализованную на основе силового (несущего) каркаса, который собирается из деревянного бруса. Основание, стены и межэтажное перекрытие заполняется утеплителем, который защищается от воздействия влаги гидро- и пароизоляцией. После сборки каркаса и его заполнения осуществляется наружная и внутренняя отделка традиционными материалами на выбор заказчика, а также попутно обустраиваются коммуникации.

Фундамент

В качестве фундамента для сравнительно легкого каркасного дома может быть выбрана любая из доступных сегодня технологий. Как правило, на тип фундамента и его конфигурацию по большому счету влияют особенности местного участка – ландшафт, уклоны, тип и состав грунта, глубина залегания грунтовых вод и другие критерии.

В целом, каркасный дом можно строить и на ленточном фундаменте, и на опорно-столбчатом, и на свайно-винтовом. Несущей способности любого из них будет вполне достаточно, чтобы выдержать весовую нагрузку всей конструкции.

Основание дома

Основание каркасного дома состоит из обвязки, которая выступает в роли несущего элемента для пола и всего каркаса. Делается она по фундаменту путем укладки и фиксации 150-миллиметрового бруса, под который предварительно раскладывается гидроизоляционный материал.

На обвязке в дальнейшем устанавливаются половые лаги. Для их изготовления берется нестроганый брус 50*150 мм, укладываемый на ребро с шагом 600-700 мм. Далее лаги подшиваются строительной доской. На полученное основание укладывается гидроизоляция, а в промежутках между лагами – рулонный 150-миллиметровый утеплитель. Сверху теплоизоляционный материал накрывается пароизоляцией.

Далее обустраивается черновой пол из обрезной доски. В дальнейшем отделка пола выполняется любым материалом по желанию заказчика и в соответствии с функциональными особенностями помещений.

Стены и перегородки

Стены и перегородки начинаются со сборки силового каркаса. Он в данном случае состоит из стоек, горизонтальных перемычек и укосин. Аналогично собирается каркас внутренних перегородок. Для сборки внешних несущих стен используется брус 50*150 мм, а для перегородок допускается брус 50*100 мм.

В каркас закладывается плитный утеплитель, который снаружи дома закрывается ветрозащитой, а изнутри пароизоляцией. Далее по обрешеткам нашивается отделка – имитация, вагонка и другие материалы.

Межэтажное перекрытие

Несущими элементами межэтажного перекрытия каркасного дома являются балки из 150-миллиметрого бруса, которые по аналогии с полами устанавливаются на ребро, чтобы обеспечить большую несущую способность. Далее потолок подшивается вагонкой, поверх которой идет пароизоляция, рулонный 100-миллиметровый утеплитель и гидроизоляция.

Фронтоны и крыша

Фронтон строится на основании каркаса из бруса, который зашивается вагонкой естественной влажности. В случае, если фронтоны являются частью жилой мансарды, то они утепляются по аналогии со стенами первого уровня.

Крыша каркасного дома состоит из стропильных ног, распорок и прочих элементов, наличие которых зависит от конфигурации. Укрывается крыша традиционно – по обрешетке крепится кровельный материал – ондулин или другой по желанию заказчика. Если крыша является частью жилой мансарды, то она утепляется, а теплоизоляционный материал защищается изнутри пароизоляцией.

Итог

Каркасный дом – это деревянный силовой каркас, во все конструкции которого закладывается теплоизоляционный материал. Утеплитель обязательно защищается от воздействия влаги. Снаружи и изнутри дом отделывается любыми современными материалами, включая имитацию бруса или бревна, вагонку и так далее.


Другие статьи



Планировка участка 10 соток с деревянным домом и баней

Несмотря на довольно скромные размеры планировку участка 10 соток с деревянным домом и баней можно реализовать в нескольких вариантах. При этом надо обязательно учесть некоторые требования относительно расстояний между объектами двора, а также особенности геометрии участка и другие нюансы.

Читать полностью…

Каркасный дом / Stemmer Rodrigues Arquitetura

Каркасный дом / Stemmer Rodrigues Arquitetura

© Габриэль Конрат

+ 37

ShareShare
  • Facebook

  • Pinterest

    Pinterest

  • WhatsApp

    Mail

    2

    Mail

или

https://www.archdaily.com/932587/frame- дом-стеммер-родригес-архитетура © Gabriel Konrath

Текстовое описание предоставлено архитекторами. The Frame House — это дом для одной семьи, расположенный в Ново-Гамбурго, Риу-Гранди-ду-Сул, для пары и их двоих детей. Архитектурная часть основана на полной интеграции дома, в отношении его внутренних пространств и их связи с внешними пространствами.

© Габриэль Конрат План © Габриэль Конрат

Другим принципом проекта была оптимизация исходного профиля земли и ее морфологии. Чтобы соблюдать его, программа была составлена ​​таким образом, чтобы допустить минимально возможное движение почвы.Предварительно натянутая плоская плита и тщательно продуманный ландшафт по-новому интерпретировали навес для автомобиля на уровне улицы. Из него можно попасть в вестибюль, в котором есть лестница и лифт. На верхнем этаже гостиная, столовая и кухня объединены с террасами и бассейном, образуя единую большую гостиную. Комнаты были устроены на верхнем этаже лицом к югу, с лучшим видом, но с навесами на север. Сильная позиция проекта демонстрируется контролируемым и разборчивым использованием дерева, бетона и стали.Использование ярких цветов в пунктуальных элементах, таких как оранжевая столешница на кухне и синий обеденный стол, контрастирует с общим монохромом.

© Габриэль Конрат Секция © Габриэль Конрат

Вдохновение для проекта Каркасного дома восходит к сущности домов с балконами, выходящими на улицу, с зонами отдыха вокруг дома, как приглашение для соседей строить отношения. Настилы, которые распределены по склону земли, являются буквальной интерпретацией этой концепции — между деревянными и стальными конструкциями набор плывет по саду.

© Gabriel Konrath

Проектирование домов со стальным каркасом – современные методы строительства домов

Объявления

Дома со стальным каркасом известны как наиболее экономичные конструкции. Современная домашняя архитектура и строительство предлагают множество вариантов – деревянные каркасы, бетонные конструкции, и, несмотря на то, что такой каркас более популярен в промышленном строительстве, он нашел свое место и в жилых домах. Дома из стального каркаса исключительно устойчивы, долговечны и предлагают множество преимуществ.

Объявления

Это правда, что когда вы слышите «дом из стального каркаса», первое впечатление, которое приходит на ум, не очень лестно, и люди представляют себе коробчатую конструкцию в виде клетки, которая совсем не похожа на дом, и это один из основных причины, по которым люди выбирают альтернативные варианты. Как только вы поймете, что дом с металлическим каркасом предлагает оригинальные эстетические возможности и может иметь удивительный внешний вид, вы можете изменить свое мнение о домах со стальным каркасом. Металлокаркасный дом не обязательно должен быть похож на стальной куб.У вас может быть кирпичный фасад или дерево, внешняя облицовка или виниловый сайдинг, чтобы создать желаемый внешний вид. Каркас имеет некоторые преимущества, но у него есть и некоторые недостатки, в первую очередь его плохая изоляционная способность, и мы рассмотрим плюсы и минусы домов с металлическим каркасом.

Преимущества и преимущества

Каковы плюсы домов со стальным каркасом ? Почему люди выбирают их вместо традиционного деревянного каркаса для жилых построек? Какая сталь используется для металлокаркасных домов? Это первые вопросы, которые приходят на ум, когда вам нужно сравнить этот исключительный тип домов с традиционными.

Сталь использовалась для строительства зданий с 19 го века, но в основном в коммерческих зданиях. Два типа стали — «горячекатаная» и «холоднокатаная». Оба типа очень прочные, но горячекатаный тип толстый и тяжелый. Кроме того, он очень дорог и редко используется для жилых домов. Из холодногнутой стали можно формовать гораздо более тонкие профили, ее можно резать и сгибать. Преимущество рам состоит в том, что они изготавливаются по индивидуальному заказу и имеют размеры в процессе производства, и нет необходимости резать и исправлять их размер во время строительства.Обрамление можно заказать в готовом виде, что означает, что все дверные и оконные проемы будут изготовлены на заводе и доставлены на место строительства в готовом виде. Это означает меньшие трудозатраты и более короткие сроки строительства.

Долговечность стальных рам трудно превзойти, и это, пожалуй, самое важное преимущество. Они обеспечивают большее пространство между вертикальными стойками и большее открытое пространство. Стальные рамы не деформируются и не расширяются, что является большим преимуществом по сравнению с деревянными рамами.В таком доме не будет проблем с гниением, грибком, термитами и муравьями. Металлокаркасный дом более устойчив к землетрясениям и сильным ветрам.

При строительстве такого дома внутренние каркасы заземляются на землю, что придает конструкции дополнительную устойчивость, а каркас выполняет роль громоотвода. Кроме того, он не горюч.

Легкий вес – еще одно преимущество по сравнению с деревянным каркасом. Сталь легче дерева, бетона и кирпича.Он устойчив к воде, не расширяется и не сжимается. Такой каркас имеет более длительный срок службы, чем любой другой материал, при правильной обработке с использованием правильных покрытий и краски.

Сталь

полностью пригодна для вторичной переработки и считается экологически чистым материалом. Это правильный выбор для долговечного здания, короткого периода строительства и экологически чистой жилой архитектуры.

Недостатки домов со стальным каркасом

Энергоэффективность является самой большой проблемой домов со стальным каркасом .Они не являются энергоэффективными, потому что материал имеет очень плохие изоляционные свойства из-за быстрой теплопроводности. Чтобы решить эту проблему, необходимо установить дополнительную изоляцию или высокоэффективную изоляцию.

Несмотря на то, что металлокаркасные дома строятся быстро, процесс требует знаний, инструментов и специального оборудования. Не у каждого подрядчика есть необходимые инструменты, поэтому вам нужно провести некоторое исследование, если вы решили выбрать дом с металлическим каркасом.

Каркас обычно оцинковывается для защиты от коррозии, так как он подвержен ржавчине.Если поверхностное покрытие порезано, поцарапано или проникла влага, это может вызвать ржавчину.

Еще одним недостатком домов со стальным каркасом является общая прочность материала. Он сохраняет структурную целостность, но металлический каркас не будет поддерживать тяжелую настенную мебель или шкафы. Это приводит к необходимости дополнительной поддержки, что увеличивает стоимость строительства.

Каркасный дом от Jonathan Tuckey Design

Британская студия Jonathan Tuckey Design добавила каркасные перегородки и световые люки, чтобы добавить больше света в этот отреставрированный конюшенный дом в западной части Лондона.

Jonathan Tuckey Design отремонтировал здание, внесенное в список памятников архитектуры II степени, для частного клиента и его собаки, создав двухэтажный дом с совмещенной гостиной и столовой на первом этаже.

Органы планирования не хотели позволять архитекторам спроектировать открытую планировку пространства, поэтому вместо этого они добавили прозрачные стены с деревянными стойками, которые в точности повторяют исходный интерьер.

«Мы договорились о сложном процессе планирования, чтобы достичь этой эстетики в каркасном доме», — сказал архитектор Ник Хоуэтт Dezeen.«Открытая планировка с каркасными стенами позволяла свету проникать глубоко в план».

Пять световых люков освещают разные части помещения. «Большой свет в крыше над лестницей позволял свету проникать на первый этаж», — сказал Хоуэтт.

Стены представляют собой смесь открытой кирпичной кладки и деревянных панелей, а кухня отделана нержавеющей сталью, а также есть уголок для чтения.

Входы ведут в дом с обоих этажей. Вход на нижний этаж ведет в выкрашенную в красный цвет мастерскую и гараж, которые клиент использует для хранения своих мотоциклов.

Главная спальня расположена рядом, в то время как кладовые расположены по краям коридора, а ванная комната и душевая спрятаны позади.

Лестница из березовой фанеры соединяет два этажа.

В этом году компания Jonathan Tuckey Design также преобразовала историческую часовню в Уилтшире, Англия, в дом с пристройкой из черненого дерева, задуманной как тень здания.

Фотография Иоаны Маринеску.

Вот краткое описание от архитекторов:


Каркасный дом

Реконструкция конюшни, внесенной в список памятников архитектуры II степени, в Холланд-парке, Западный Лондон.

Помимо отреставрированного исторического экстерьера, прихожая с бетонным полом красного цвета служит одновременно мастерской и витриной для коллекции старинных мотоциклов нашего клиента, которую можно увидеть изнутри дома через большую застекленную перегородку.

На первом этаже также находится главная спальня и ванная комната. Напротив коридора березовая лестница вставлена ​​в двухуровневое пространство, облицованное черным МДФ.

На первом этаже каркас из деревянных стоек расположен на месте первоначальных стен, создавая открытую, но многоуровневую кухню и жилое пространство.Над этим каркасом видна оригинальная конструкция крыши, а новые световые люки с деревянными колпаками пропускают естественный свет.

Свежая кухня из нержавеющей стали контрастирует с кирпичными стенами, а кабинет обшит панелями из пихты Дугласа. Квалифицированное мастерство возвышает скромную палитру материалов, чтобы создать характерный современный дом.

План здания — нажмите, чтобы увеличить изображениеПлан первого этажа — нажмите, чтобы увеличить изображениеПлан первого этажа — нажмите, чтобы увеличить изображениеПлан крыши — нажмите, чтобы увеличить изображениеРазрез — нажмите, чтобы увеличить изображение

Nomo Studio проектирует бетонный дом на Менорке, чтобы обрамлять вид на море

Большие проемы по всей передней части бетонного фасада каркасного дома на испанском острове Менорка обрамляют обширный вид на море.

Каркасный дом был спроектирован барселонской студией Nomo Studio как летний дом для семьи. Он занимает крутой склон на курорте Ковес-Новес на северо-восточном побережье острова.

Расположение и планировка дома обусловлены наклонной топографией участка, а также местными строительными нормами и правилами, чтобы соседняя собственность не закрывала вид.

Расположенный в верхней части участка, его основные жилые помещения расположены на первом этаже, чтобы обеспечить лучший вид на Средиземное море.

Только главная спальня расположена на одном уровне с жилыми помещениями, а остальные спальни расположены на первом этаже вместе с отдельной гостиной.

Решение разместить главную спальню на первом этаже означает, что этот уровень может функционировать как автономная квартира-лофт, которой легко управлять, если владельцы захотят приехать на короткое время.

Нижний уровень рассматривается как пристройка, которую можно занять, когда дети пары или гости приезжают погостить.

Простая геометрическая форма здания построена из бетона, который был отлит на месте, чтобы создать прочную эстетику, которая поддерживает ощущение уединения, когда дом рассматривается под любым углом.

«Сильный контраст между открытостью фасада с видом на море и непрозрачностью бокового и заднего фасадов создает сильный эффект обрамления», — говорят в Nomo Studio.

«Чтобы еще больше усилить этот жест, крыша наклонена, открываясь к обзору, а весь передний фасад остеклен от пола до потолка большими раздвижными окнами.»

Застекленные поверхности кухни и гостиной выходят прямо на крытую террасу площадью 43 квадратных метра, которая служит продолжением интерьера во время общественных мероприятий.

Раздвижные стеклянные двери открывают бетонный дом от Narch с видом на национальный парк недалеко от Барселоны

Крыша дома сделана из сборных многопустотных плит, которые чаще используются в проектах промышленного строительства. Это позволило создать 11-метровый пролет без колонн, что гарантирует отсутствие прерываний обзора.

Один из сборных железобетонных элементов был удален, чтобы освободить место для большого бескаркасного светового люка, который позволяет дневному свету проникать в помещения без окон в задней части жилых помещений.

Главная спальня в конце первого этажа также выходит на собственный балкон, который полностью отделен от общей террасы рядом с ней. Каждая из детских комнат на нижнем уровне имеет собственную террасу и ванную комнату, что позволяет этим пространствам чувствовать себя более уединенными и автономными.

Бетон, выбранный для фасадов здания, способен выдерживать суровый морской климат и со временем красиво стареть. Полоса вертикальных полос создает рельефный рисунок вокруг верхнего этажа, в который входят двери и окна.

Другие испанские дома, которые максимально используют виды из бетона, включают дом в заповеднике от Narch с раздвижными застекленными дверями и кольцеобразную резиденцию в лесу от Office Kersten Geers David Van Severen.

Фотография Адриа Гула.

Проектирование А-образного дома | Talie Jane Interiors

Ретро-дизайн снова в моде. Минималистские четкие линии и скандинавские мотивы модны и становятся все более распространенными. Эти тенденции привели к возрождению А-образного дома с его треугольной формой и драматической покатой крышей, которая почти доходит до земли с двух сторон.

Хотя жилища треугольной формы восходят к временам навесов и ти-пи, их популярность резко возросла с середины 1950-х по 1970-е годы.

Архитекторы Уолтер Римелин, Джон Кэмпбелл, Джордж Рокрайз, Хенрик Х. Булл и Эндрю Геллер заложили основу в начале 1950-х годов, проектируя дома для отдыха в форме треугольника. Геллер превратил старую идею А-образного каркаса в новую моду в 1955 году, когда он построил А-образный дом на пляже в Лонг-Айленде, штат Нью-Йорк, известный как Дом Элизабет Риз. Дизайн Геллера привлек международное внимание, когда он был опубликован в The New York Times 5 мая 1957 года. И вскоре по всему миру были построены тысячи каркасных домов.



Именно в эпоху после Второй мировой войны А-образная рама приобрела свои наиболее определяющие характеристики:

  • Треугольная крутая линия крыши, напоминающая букву А. Крыша обычно доходит до земли, хотя в некоторых версиях крыша заканчивается на высоте нескольких футов над землей.
  • 1-1/2 или 2-1/2 этажа
  • Фронтоны в передней и задней части дома
  • Множество окон в передней и задней стенах
  • Открытая планировка



А-образная рама имеет множество преимуществ, особенно для заснеженного озера Тахо:

  • Тяжелый снег соскальзывает на землю, а не остается на ней, увеличивая вес крыши
  • Высота А-образной рамы позволяет использовать чердаки и места для хранения
  • Крыша доходит до земли, обслуживание минимально (обшивка и краска отсутствуют)
  • Большие окна на переднем и заднем фасадах пропускают много естественного света



У А-образной конструкции есть несколько недостатков:

  • Наклонная крыша создает треугольное «мертвое пространство» у внутреннего основания стен на каждом этаже, обеспечивая ограниченное жилое пространство.(При правильном проектировании эти небольшие жилые помещения могут стать уютными и интимными.)
  • С такими драматическими наклонными стенами остается мало вертикальных стенных пространств для выставления произведений искусства. (Преимущество в том, что соборные потолки, которые он создает, могут быть весьма впечатляющими.)



Несмотря на эти проблемы проектирования, дома с А-образным каркасом могут быть довольно очаровательными. Деревенский стиль, искусство и ремесла и английский деревенский декор хорошо подходят для дома в этом стиле.



Вот несколько советов по дизайну, которые помогут максимально увеличить ограниченное жилое пространство и получить преимущество эффектных соборных потолков, которые создает стиль А-образной рамы:

Расстановка мебели

  • Расширьте узкую комнату, разместив самую большую мебель, например, кровать или диван, у более короткой стены.Этот визуальный трюк работает, создавая впечатление ширины, а не длины. Кроме того, это обеспечит место для хранения за диваном/кроватью и откроет остальную часть пространства.



Книжные полки на заказ

  • Воспользуйтесь минимальным пространством на стене, соорудив нестандартные книжные полки от пола до потолка. Это делает углы и щели эффективными, обеспечивая мощный визуальный эффект.



Уютно и интимно

  • Преимущество А-образного дома в том, что он создает уют.Подчеркните этот атрибут, включив круглые сидения и добавив декоративные одеяла и подушки для дополнительного комфорта.



Ниши

  • Извлеките выгоду из укромных уголков и закоулков в вашем А-образном доме. Создайте небольшую рабочую зону, разместите интересную мебель, повесьте любимые произведения искусства или создайте уголок для чтения. Еще один способ акцентировать внимание на нише — это покраска или обои.



Эффектные потолки

  • Дополните эффектные линии потолка красивой подвеской или люстрой.



Тали Джейн — владелец и главный дизайнер компании Talie Jane Interiors. Позвоните по телефону 855.TALIEJANE сегодня, чтобы получить помощь в проектировании дома с А-образной рамой.



Источники:

http://architecture.about.com/od/periodsstyles/ig/House-Styles/A-frame-Style.htm

http://cottagelife.com/diy/13-well-designed-a-frame-interriors

http://interiorcollective.com/inspiration/how-to-design-in-an-a-frame-home

Рэндл, Чад. Рамка.Нью-Йорк: Princeton Architectural Press, 2004. Печать.

Фред А. Бернштейн. «Умер Эндрю Геллер, 87 лет, архитектор-модернист». Газета «Нью-Йорк Таймс. 27 декабря 2011 г.





Проект дома из деревянного каркаса и соломенных тюков

План дома из соломенных тюков и деревянного каркаса

«Strawtron» — это деревянный каркасный дом с изоляцией из тюков соломы, моя вторая крупная строительная находка после Gobcobatron.



Эйприл и я спроектировали дом так, чтобы использовать как можно больше натуральных материалов, включая солому, древесину, глину, известь и переработанный деревянный пол. Планы этажей были тщательно продуманы, чтобы сохранить как можно меньше внутреннего пространства, но при этом обеспечить максимальный уровень функциональности.

Нашей конечной целью было сделать пространство и планировку как можно более подходящими и эффективными для этого климата. Северо-восточному штату Миссури приходится бороться с высокой температурой и влажностью, морозом и снегом, дующими ветрами и сильными дождями, чрезвычайно тяжелой глинистой почвой, торнадо, засухой и наводнениями.Это не простое место для строительства!

Особенности конструкции деревянного каркасного дома

  • Строительные элементы: изоляция из тюков соломы, деревянный каркас с местной древесиной (пиленый дуб белый и красный, акация цельная), фундамент из бетонных столбов, живая крыша, штукатурка земляная и известковая, стены крыльца из светлой соломы из глины
  • Интерьер жилой площади 1-го этажа приблизительные размеры 13’x24’ (около 300 квадратных футов)
  • Планируется, что теплица
  • будет размером около 10’x14’ — будет служить источником тепла, дополнительным жилым пространством с солнечным душем, раковиной и т. д., и место для выращивания милых вещей
  • Винтовая лестница из круглого дерева ведет на второй этаж над основным жилым помещением, с выходом на балкон глубиной 6 футов на западе
  • Северное крыльцо — закрытое хорошо проветриваемое помещение для приготовления пищи и отдыха в летнее время
  • Место для хранения над крыльцом
  • Тепло от небольшой дровяной печи (изначально печь Morso 1410)

Хронология строительства Строутрона

Эйприл и я разработали Strawtron зимой 2011-12, полностью осознав, что саман не подходит для четырехсезонного проживания на северо-востоке Миссури.Gobcobatron будет преобразован в арендуемое помещение на три сезона.

Мы придумали амбициозный план по созданию пространства, которое будет готово для проживания в течение года. Наша цель была ясна с самого начала: мы хотели спроектировать эффективный, просторный, но небольшой, красивый дом, построенный в основном вручную, который мог бы служить успешной моделью естественного здания для нашего особого климата и места.

Мы разработали планы этажей и в сотрудничестве с Томом Кандиффом, профессиональным странствующим деревянным каркасником, разработали конструкцию деревянного каркаса, соответствующую конструкции, которую мы задумали.Том ловко преобразовал наши планы этажей в настоящую рамку, включив в нее все элементы, которые мы хотели видеть в окончательном доме.

Одновременно с этим мы начали свой путь в мир мастер-классов по естественному строительству и планировали провести наши первые полноценные занятия летом 2012 года: мастер-класс по деревянным каркасам в июне и мастер-класс по соломенным тюкам в июле.

Эти семинары принесут нам пользу, если мы объединимся с опытными учителями, чтобы построить дом из компонентов, с которыми у нас был минимальный опыт, распределить рабочую нагрузку и одновременно привлечь заинтересованных лиц к созданию и получению новых навыков, ускорить сроки и, в конечном счете, , чтобы можно было построить дом там, где иначе это было бы невозможно.

Оба семинара прошли с большим успехом. Никогда в жизни мы с Эйприл не работали так усердно, как в то беспощадно жаркое лето 2012 года, одновременно работая над домом и организуя/продвигая/проведя два крупных семинара. Мы закончили деревянный каркас и крышу в самый последний момент, и огромный объем работы был выполнен во время мастерской соломенных тюков. В конце лета мы работали в одиночку, чтобы опечатать дом, и мы смогли пережить в доме зиму, когда вернулись с заработка издалека.

В 2013 году мы закончили жилую крышу, сделали еще внутреннюю отделку и штукатурку, закрыли северное крыльцо, построили винтовую лестницу из кругляка и… приготовились к переезду в Кентукки (да, мы уезжали из только что начатого дома наслаждаться). Но это уже другая история.

В 2014 году мы вернулись на шестинедельный строительный марафон и полностью закончили пространство внутри и снаружи. Отделка наружной известковой штукатурки, внутренняя отделка глиняной штукатуркой, потолки, отделка столярных изделий и множество других задач были выполнены.Мы также пошли дальше и подключили дом к электричеству.

Strawtron был огромным трудом любви, еще большим опытом обучения и источником большой радости и многих воспоминаний.



Бесплатные планы строительства дома с деревянным каркасом

Вот полный набор наших строительных планов  для деревянного каркаса, включая 3D-изображения, планы этажей, чертежи фасадов и т. д.: Планы этажей и дизайн деревянного каркасного дома.

Если вы найдете эти чертежи полезными, пожалуйста, свяжитесь с нами и сообщите нам об этом.Возможно, в будущем мы сможем сделать чертежи дома за пределами элементов каркаса.

Санкционная политика — наши внутренние правила

Эта политика является частью наших Условий использования. Используя любой из наших Сервисов, вы соглашаетесь с этой политикой и нашими Условиями использования.

Как глобальная компания, базирующаяся в США и осуществляющая операции в других странах, Etsy должна соблюдать экономические санкции и торговые ограничения, включая, помимо прочего, те, которые введены Управлением по контролю за иностранными активами («OFAC») Департамента США. казначейства.Это означает, что Etsy или кто-либо, использующий наши Услуги, не может принимать участие в транзакциях, в которых участвуют определенные люди, места или предметы, происходящие из определенных мест, как это определено такими агентствами, как OFAC, в дополнение к торговым ограничениям, налагаемым соответствующими законами и правилами.

Эта политика распространяется на всех, кто пользуется нашими Услугами, независимо от их местонахождения. Ознакомление с этими ограничениями зависит от вас.

Например, эти ограничения обычно запрещают, но не ограничиваются транзакциями, включающими:

  1. Определенные географические области, такие как Крым, Куба, Иран, Северная Корея, Сирия, Россия, Беларусь, Донецкая Народная Республика («ДНР») и Луганская Народная Республика («ЛНР») области Украины, или любое физическое или юридическое лицо, работающее или проживающее в этих местах;
  2. Физические или юридические лица, указанные в санкционных списках, таких как Список особо обозначенных граждан (SDN) OFAC или Список иностранных лиц, уклоняющихся от санкций (FSE);
  3. Граждане Кубы, независимо от местонахождения, если не установлено гражданство или постоянное место жительства за пределами Кубы; и
  4. Предметы, происходящие из регионов, включая Кубу, Северную Корею, Иран или Крым, за исключением информационных материалов, таких как публикации, фильмы, плакаты, грампластинки, фотографии, кассеты, компакт-диски и некоторые произведения искусства.
  5. Любые товары, услуги или технологии из ДНР и ЛНР, за исключением подходящих информационных материалов и сельскохозяйственных товаров, таких как продукты питания для людей, семена продовольственных культур или удобрения.
  6. Ввоз в США следующих товаров российского происхождения: рыбы, морепродуктов, непромышленных алмазов и любых других товаров, время от времени определяемых министром торговли США.
  7. Вывоз из США или лицом США предметов роскоши и других предметов, которые могут быть определены США.S. Министр торговли, любому лицу, находящемуся в России или Беларуси. Список и описание «предметов роскоши» можно найти в Приложении № 5 к Части 746 Федерального реестра.
  8. Товары, происходящие из-за пределов США, на которые распространяется действие Закона США о тарифах или связанных с ним законов, запрещающих использование принудительного труда.

Чтобы защитить наше сообщество и рынок, Etsy принимает меры для обеспечения соблюдения программ санкций. Например, Etsy запрещает участникам использовать свои учетные записи в определенных географических точках.Если у нас есть основания полагать, что вы используете свою учетную запись из санкционированного места, такого как любое из мест, перечисленных выше, или иным образом нарушаете какие-либо экономические санкции или торговые ограничения, мы можем приостановить или прекратить использование вами наших Услуг. Участникам, как правило, не разрешается размещать, покупать или продавать товары, происходящие из санкционированных районов. Сюда входят предметы, которые были выпущены до введения санкций, поскольку у нас нет возможности проверить, когда они были действительно удалены из места с ограниченным доступом. Etsy оставляет за собой право запросить у продавцов дополнительную информацию, раскрыть страну происхождения товара в списке или предпринять другие шаги для выполнения обязательств по соблюдению.Мы можем отключить списки или отменить транзакции, которые представляют риск нарушения этой политики.

В дополнение к соблюдению OFAC и применимых местных законов, члены Etsy должны знать, что в других странах могут быть свои собственные торговые ограничения и что некоторые товары могут быть запрещены к экспорту или импорту в соответствии с международными законами. Вам следует ознакомиться с законами любой юрисдикции, когда в сделке участвуют международные стороны.

Наконец, члены Etsy должны знать, что сторонние платежные системы, такие как PayPal, могут независимо контролировать транзакции на предмет соблюдения санкций и могут блокировать транзакции в рамках своих собственных программ соответствия.Etsy не имеет полномочий или контроля над независимым принятием решений этими поставщиками.

Экономические санкции и торговые ограничения, применимые к использованию вами Услуг, могут быть изменены, поэтому участникам следует регулярно проверять ресурсы по санкциям. Для получения юридической консультации обратитесь к квалифицированному специалисту.

Ресурсы: Министерство финансов США; Бюро промышленности и безопасности Министерства торговли США; Государственный департамент США; Европейская комиссия

Последнее обновление: 18 марта 2022 г.

Конструктив каркасного дома: Конструкция каркасного дома для постоянного проживания

Добавить комментарий

Ваш адрес email не будет опубликован.
