Как установить термостат на котел – как установить и подключить своими руками

Содержание

Как правильно установить регулятор температуры на котел отопления

Установка и подключение терморегулятора



Современные производители котлов и различных систем отопления комплектуют свои изделия беспроводными портами либо разъемами для дополнительного подключения датчиков температуры.

Существует два основополагающих варианта подключения термодатчика:

  • через кабель регулятора;
  • при помощи клеммы, расположенной на самом отопительном оборудовании.

Узнать о том, как подсоединить терморегулятор к котлу можно легко узнать из прилагаемой к устройству инструкции по эксплуатации, найдя соответствующий раздел с подробным описанием схемы монтажа.

Существуют некоторые общие практические правила и требования, как установить регулятор температуры вне зависимости от его функционального набора. Следует четко помнить, что корректное действие всей системы отопления напрямую зависит от охлаждения и/или нагрева самого термоэлемента.

Быстрота его реагирования находится в прямой зависимости от скорости температурных изменений. Поэтому становится очевидным, что если термодатчик заблокирован какими-либо предметами, то он будет с задержкой реагировать на изменение температурных параметров в помещении, а его показатели станут недостоверными.

Установка терморегулятора на котел отопления



Как показывает практика, устанавливать терморегулятор следует:

  • вдали от любых электроприборов, чтобы свести к минимуму действие на датчик исходящих от них тепловых потоков;
  • обеспечить свободный доступ воздуха к самому прибору;
  • избегать нежелательного закрытия терморегулятора тяжелыми шторами либо предметами мебели;
  • в наиболее прохладных помещениях, особенно в тех, где люди проводят большую часть своего времени;
  • в местах, где нет прямых солнечных лучей;
  • в точках, недоступных для сквозняков;
  • на высоте полутора метров от пола, так как холодный воздух всегда концентрируется внизу, а теплый неизменно поднимается вверх помещения, данное правило особенно актуально, если установлены теплые полы.

Данные рекомендации необходимо соблюдать, чтобы избежать ложных срабатываний термодатчика, что приведет к общей некорректной работе всей системы в целом.

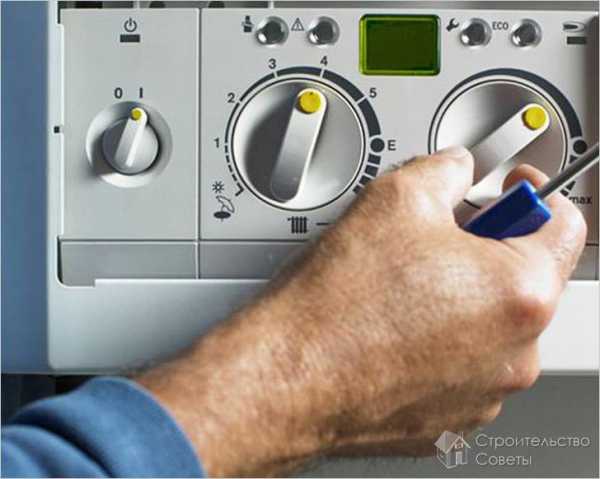

Регулировки

После того, как удалось подключить терморегулятора к котлу отопления необходимо провести соответствующие настройки установленного оборудования. В комплект любого изделия входит инструкция по эксплуатации, в которой подробнейшим образом описан план и действия по настройке, которым следует тщательно следовать.

Только так можно организовать корректную настройку терморегулятора, тем самым создав комфортный и благоприятный температурный режим в помещении. На внешних панелях большинства устройств расположены различные реле и кнопки, с помощью которых можно провести соответствующие регулировки.

Терморегулятор на электрический котел, как правило, может поддерживать два основополагающих режима: экономный и оптимальный. Первый понижает температуру воздуха до уровня, который наиболее благоприятен для спокойного и комфортного сна, а второй – поддерживает благоприятный температурный режим в дневное время.

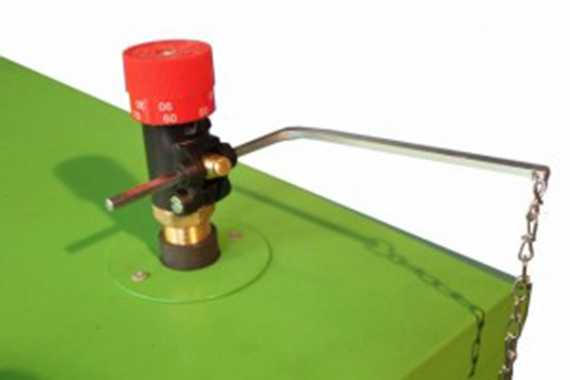

Практически настроить термодатчик твердотопливного котла можно, если последовательно соблюдать следующие рекомендации:

  • разжечь котел;
  • открыть дверцу для свободного доступа воздуха, ни в коем случае не присоединяя к цепочке;
  • ослабить расположенный на регулировочной рукоятке фиксатор;
  • правильно выставить рукоятку в положение, соответствующее необходимому температурному режиму;
  • затем следует внимательно проследить за терморегулятором, когда сила разогрева достигнет нужной температуры надо присоединить к заслонке цепной привод, но дверца должна остаться приоткрытой на 2-3 мм;
  • завершающий этап – закрепление винта-фиксатора.

После первоначальных регулировок специалисты советуют проверить работу оборудования в различных температурных режимах, вплоть до максимального.

Преимущества использования регулятора температуры

Грамотный монтаж и регулировка термостата отопительного котла дает множество преимуществ.

Среди них основополагающими можно назвать:

  • экономия газового топлива до 50-60%, если правильно выставить температурный режим;
  • аналогичная ситуация с электрическим оборудованием, при правильных настройках котел работает в режиме сглаживания скачков в сети напряжения, а также на сокращения потерь при сопротивлении;
  • использование терморегулятора способно на значительный период продлить срок службы основного оборудования;
  • термодатчик избавляет от необходимости частой регулировки температуры, достаточно единожды поменять показания, выставив их на определенный уровень, и в помещении будет комфортная обстановка;
  • температурный регулятор любой модели котла способен обеспечивать круглосуточное, в автоматическом режиме контроль за работой оборудования, что позволяет равномерно обогревать помещение;
  • большинство моделей термодатчиков можно устанавливать как при самом монтаже котла, так и уже в устроенное оборудование;
  • современные модели термодатчиков выглядят достаточно компактно, а потому могут организованно вписаться практически в любой интерьер.

Функциональность и выбор устройства

Современные производители предлагают огромный выбор терморегулятор для различных котлов отопления. Все они различаются степенью своей функциональности и набором определенных опций, поэтому простому обывателю бывает затруднительно сделать правильный выбор. Далее будут рассмотрены одни из самых популярных моделей термостатов для отопительных котлов.

Baxi (Бакси)

Данный производитель кроме основной своей деятельности – изготовления отопительного оборудования, занимается также выпуском дополнительных аксессуаров к нему. Среди множества производимых девайсов отдельного внимания заслуживают термостаты Baxi (Бакси).

Они позволяют поддерживать заданную температуру и обеспечивают круглосуточный комфортный климат. Если такой термостат установить в паре с одним еще аксессуаром – датчиком уличной температуры, то работа котла станет намного эффективней из-за разницы уличного и комнатного температурного микроклимата.

Иммергаз

Известная итальянская фирма выпускает комнатные программаторы обеспечивают экономный режим работы отопительного оборудования. Ими можно управлять как вручную, так и дистанционно. Еще термостаты Иммергаз называют еще недельными, так как он позволяет задавать различные температурные режимы как на выходные, так и на рабочие дни.

Принцип действия основывается на температуре подачи самого теплоносителя, циркулирующего в отопительной системе, а задается на дисплее управления. При этом сам котел поддерживает необходимую температуру посредством включения либо выключения горелки посредством моделирования мощности в нужных диапазонах. Термостаты данного бренда позволяют отключать режим нагрева отопительных батарей даже при повышении на полградуса от заданной температуры.

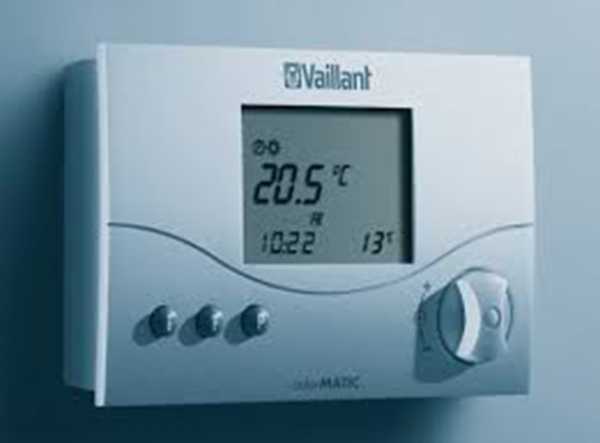

Vailant (Вайлант)

Данный температурный регулятор предназначен для автоматического обеспечения приемлемой для помещений температурой в диапазоне до 350С. Возможен вариант недельного программирования.

При этом сам термодатчик Vailant (Вайлант) может быть расположен в любой части помещения, даже в подвале, но это никак отрицательно не сказывается на функциональности самого оборудования.

Протерм

Модельный ряд комнатных термодатчиков данного производителя содержит в себе как простое в обслуживание оборудование, так и более сложные программаторы. Установка того или иного регулятора Протерм полностью зависит от технических возможностей самого котла, более мощное оборудование может выдавать температуру до +35

0С. Любая категория продукции этой фирмы гарантирует плавную и бесперебойную работу любого отопительного оборудования.

Аристон

Несмотря на богатый ассортимент, представленный на рынке отопительных приборов, неизменной востребованностью уже многие десятилетия пользуются терморегуляторы известного итальянского бренда Аристон, применяемы для оснащения любых видов котлов.

Такие датчики можно запрограммировать как на недельный, дневной и даже почасовой режим работы, что дает не только эффективную экономию, но и значительно продлевает срок эксплуатации самого оборудования.

Бош

Данные термодатчики подходят как для одноконтурных, так и для двухконтурных котлов. Имеют интуитивно понятное, простое меню управления. Есть дополнительный режим – «отпуск» с возможностью указания даты начала и окончания отсутствия людей в помещении.

Кроме терморегуляторов Бош, а также вышеперечисленных брендов, похожими функциональными особенностями обладают такие датчики температуры, как регуляторы Висман, Феролли,Эван и Зота.

Многолетняя практика производства и применения терморегуляторов показывает, что расходы на его приобретение легко компенсируются при эксплуатации котла даже в максимальном режиме уже в течении четырех или пяти лет. Это достаточно убедительный факт, обеспечивающий в дальнейшем перспективу финансовой экономии, учитывая постоянно растущие тарифы на отопление.



boilervdom.ru

Как подключить термостат к газовому котлу

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

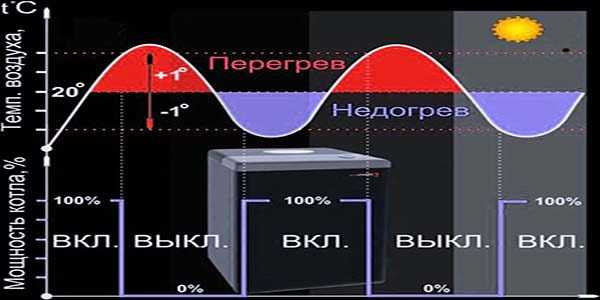

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

  • Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
  • В помещении присутствует много людей и из-за них температура воздуха не опускается.
  • Автоматика котла меньше изнашивается, так как реже происходят включения.
  • В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
  • Возможность изменения настроек.
  • После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
  • С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

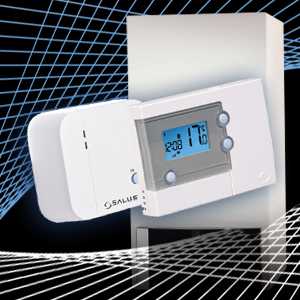

Выносной термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
  • Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
  • Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

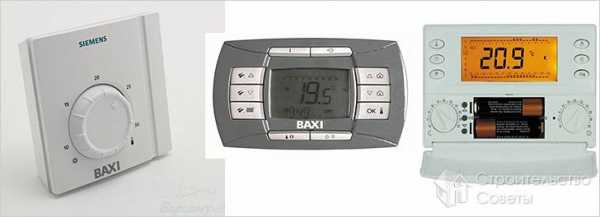

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси

Протерм

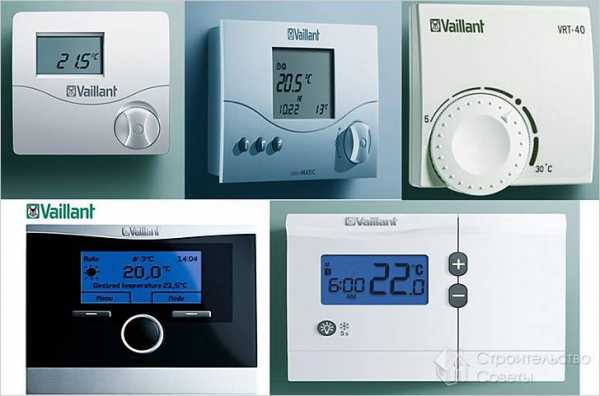

Вайлант

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

  • Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
  • Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
  • Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

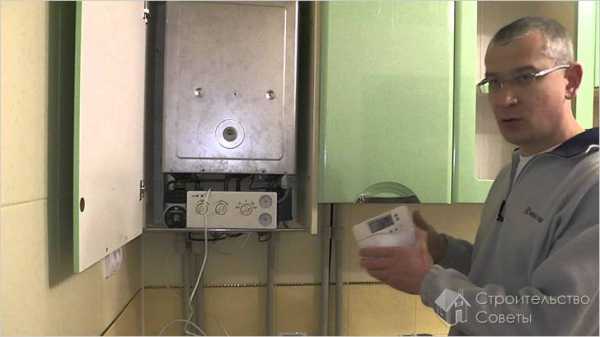

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

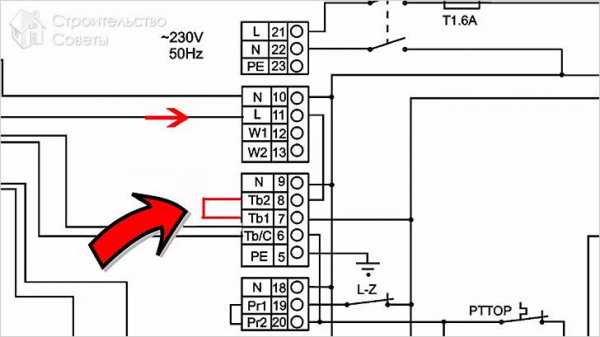

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

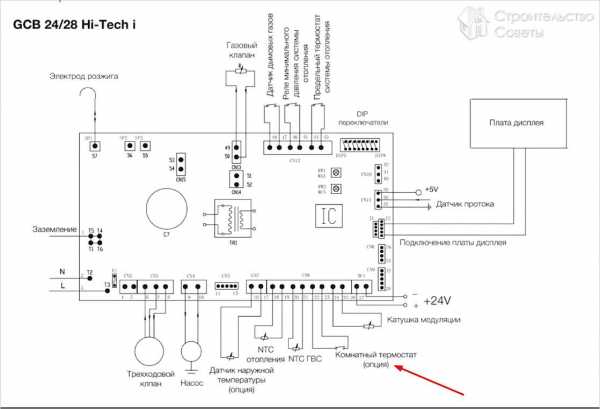

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

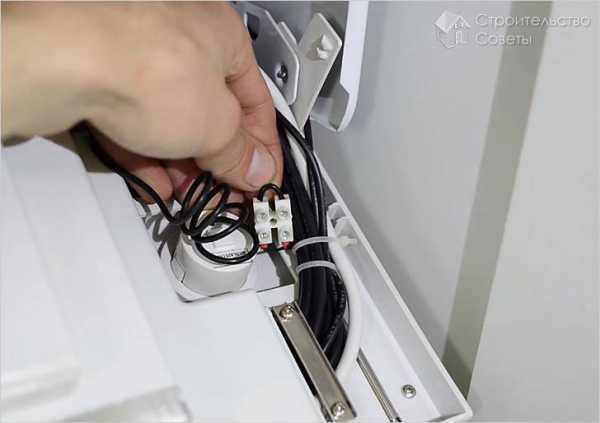

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

  • Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
  • Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
  • Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
  • Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

www.stroitelstvosovety.ru

Как подключить комнатный термостат к газовому котлу

Оглавление статьи

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу???». Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос. Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

  • Через клемму NC — подключение для включения кондиционеров.
  • Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

  • L — напряжение питания.
  • N — провод нейтрали.
  • I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

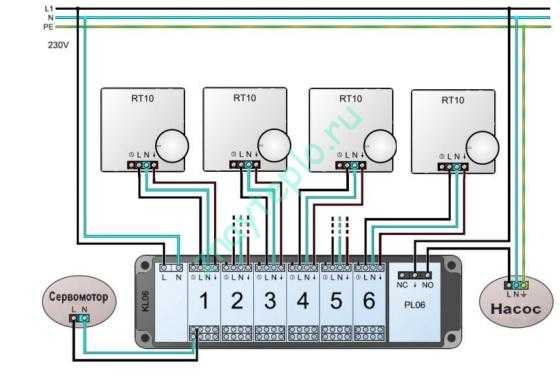

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?


Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов». Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»).  Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи.

Здесь были приведены самые распространенные схемы подключения комнатных термостатов. Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены. К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту. Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.



znayteplo.ru

Как подключить комнатный термостат к газовому котлу для отопления: схема подключения

Современные газовые котлы отличаются высокой технологичностью и чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.

Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата. Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в не

ogon.guru

Комнатный термостат для газового котла — установка, подключение и настройка

Устанавливая автоматический терморегулятор, пользователь надеется сэкономить энергоносители, расходуемые на отопление квартиры либо частного дома. Правда, покупка и монтаж прибора иногда дает противоположный результат – потребление газа или электроэнергии возрастает.

Поэтому предлагаем разъяснить ряд моментов: как работает…

Терморегуляторы для газовых и твердотопливных котлов

Устанавливая автоматический терморегулятор, пользователь надеется сэкономить энергоносители, расходуемые на отопление квартиры либо частного дома. Правда, покупка и монтаж прибора иногда дает противоположный результат – потребление газа или электроэнергии возрастает. Поэтому предлагаем разъяснить ряд моментов: как работает комнатный термостат для газового котла, разновидности регуляторов температуры, способы подключения и правильной настройки.

Кратко о принципе работы

Для лучшего понимания принципа действия терморегуляторов сначала поясним алгоритм работы водогрейного отопителя в базовой комплектации:

  1. Пользователь разжигает котел, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
  2. Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
  3. После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.

Справка. В турбированных дровяных котлах автоматика отключает вентилятор – нагнетатель. Поступление воздуха в топку прекращается, агрегат переходит в режим тления.

Без внешнего термодатчика отопитель «не видит» температу

derevyannie-doma.com

Как подключить термостат к газовому котлу

Комнатный термостат

Термостат — это автоматический прибор, необходимый для регулирования работы котельного оборудования. Он считывает температуру воздуха в помещении и подает «команду» котлу, снижая или увеличивая его мощность. Современное котельное оборудование, как правило, имеет встроенные программаторы. Но бывают ситуации, когда подключать дополнительное оборудование приходится самостоятельно. Рассмотрим, как к газовому котлу подключить термостат.

Регулировка работы котельного оборудования

Регулировать работу газового котла можно двумя способами — вручную или автоматически с помощью комнатного терморегулятора. Рассмотрим, как это происходит на практике. На степень нагрева воздуха влияет температура теплоносителя в системе. Ее увеличение или уменьшение обеспечивает комфортный микроклимат с наилучшими температурными показателями.

После достижения теплоносителем заданной температуры котел отключается. При снижении показателя — включается. В случае изменения дельты температур снаружи и внутри здания работу котла придется перепрограммировать. Эти манипуляции проводятся в течение всего отопительного сезона, поэтому ручная регулировка — не самый удобный вариант.

Обратите внимание! Подключение комнатного программатора позволяет полностью решить проблему. Все данные о температуре будут считываться датчиками, и котел будет работать по заданной программе.

Установка программатора позволяет решить еще одну важную проблему. При ручной регулировке котел работает в режиме постоянных кратковременных включений-выключений. Пуск осуществляется на короткий период времени — около 10 минут. Циркуляция теплоносителя в системе, как правило, обеспечивается насосным оборудованием. Причем оно будет работать независимо от того, включен отопительный прибор или нет.

Все это существенно увеличивает расход электроэнергии. Кроме того, подобный режим работы не лучшим образом сказывается на долговечности агрегата.

Что дает термостат?

Термостат — это автоматический программируемый прибор. Пользователь устанавливает на нем комфортную температуру в помещении. При понижении температуры программатор автоматически включает котел. Порог срабатывания может быть разным и зависит от модели прибора. В среднем датчики срабатывают при понижении температурных показателей на 0,25 градуса.

После автоматического включения котла теплоноситель начинает нагреваться, и температура воздуха повышается. При достижении заданных показателей программатор отключает котел. На первый взгляд может показаться, что никакой разницы с ручным управлением нет. На самом деле есть одно важное отличие, немало сказывающееся на экономичности отопления. Отключая котел, термостат автоматически отключит и циркуляционный насос.

Принципиальная схема

Повторное включение оборудования произойдет после достижения температурой воздуха порога срабатывания датчиков. Так как комнатный термостат реагирует на температуру воздуха, а не теплоносителя, частота включений котла существенно сокращается по сравнению с ручной регулировкой. Это объясняется тем, что нагретый воздух остывает значительно медленнее, чем вода в системе. Говоря простым языком, не столь важно, насколько сильно остынут батареи — пока в комнате будет нужное тепло, котел и насос не включатся.

Не будет включаться котел и в других случаях:

  • Нагревание комнаты солнечными лучами.
  • Сокращение дельты температур.
  • Увеличение числа людей и, как следствие, повышение температуры воздуха.
  • Получение тепла через ограждающие конструкции и т. п.

Как показала практика использования термостатов, они позволяют сэкономить до 30% энергии. При таких показателях можно говорить об энергоэффективной системе отопления, снижении затрат на обеспечение комфорта дома и экономии топлива.

Установка и подключение

Схема подключения

Специалисты рекомендуют устанавливать комнатные термостаты в жилых помещениях. Их монтаж, например, на кухне, в холле, котельной приведет к нарушениям в срабатывании системы. Желательно выбирать либо самую холодную комнату, например, угловую, либо помещение, где чаще всего собирается большое количество людей.

Рядом с терморегулятором не должно быть источников тепла — радиаторов и дополнительных обогревателей. На него не должны попадать прямые солнечные лучи. Не лучшее место и для установки на сквозняке. Осторожно нужно монтировать регуляторы рядом с электробытовыми приборами, излучающими немалое количество тепла. Все это является так называемыми тепловыми помехами, мешающими нормальной работе программатора.

Включение и отключение котла происходит с помощью реле. Современные газовые котлы независимо от их производителя и особенностей модели имеют точки подключения для термостата, через которые осуществляется управление отоплением и охлаждением. Подключить прибор можно с помощью клеммы на котле в нужной точке или с помощью кабеля термостата, входящего в комплект поставки. Способ подключения дополнительного оборудования можно узнать из технического паспорта котла, где есть не только описание, но и все необходимые схемы.

Подключение термостата выполняется в соответствии с рекомендациями производителя отопительного агрегата. Как правило, в технической документации на котел есть соответствующий раздел. В целом монтаж дополнительного прибора не вызывает трудностей, так что сделать его можно самостоятельно.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

Комнатный механический

С помощью переключателей можно контролировать:

  • Нагрев и кондиционирование воздуха.
  • Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
  • Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Преимущества автоматики

Автоматика для котельного оборудования — это выбор людей, которым необходима энергоэффективная система отопления. Установка самого дешевого программатора обеспечит экономию не менее 15%.

Помимо этого автоматика имеет немало других преимуществ:

Панель управления

  • Решение проблемы тактования отопительного прибора — необоснованно частых включений и отключений.
  • Установка точного температурного режима по времени — оптимальный/экономный.
  • Простота установки и настройки.
  • Облегчение эксплуатации котла.
  • Повышение надежности системы.
  • Возможность установки тонких настроек.

Здесь перечислены только самые очевидные преимущества автоматики. С их практическими достоинствами можно познакомиться только во время эксплуатации. Единственное, что нельзя не отметить — экономить на установке термостата нецелесообразно. Это простое и недорогое оборудование позволит существенно сэкономить на отоплении. Для холодных регионов России подобная экономия весьма существенна.

Заключение

Терморегулятор — важный элемент автономных систем отопления. Он позволяет обеспечить автоматическую работу всей сети и избежать перерасхода топлива. Этот простой прибор — залог долговечной работы и котла, и всей инженерной сети. Установка терморегулятора не представляет ничего сложного. Ориентируясь на описание и схемы, приведенные в инструкциях к котлу и автоматическому прибору, можно выполнить подключение и настройку самостоятельно, не обращаясь к специалистам.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Термостаты для котлов, нужны ли они вообще! | Salus Controls

Терморегуляторы?

Терморегуляторы, комнатные термостаты, датчики комнатной температуры – это все названия одного и того же понятия. Понятия о комфорте экономии и долговечности. А именно, комфортной температуры в помещении, экономии расхода газа и электроэнергии и увеличения срока службы Вашего отопительного агрегата.

Серия "Professional"

арт:RT300арт:EP200

Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную. И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

  • котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
  • котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.



Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С - + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).
Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

Серия "Standart"

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают - котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон. Отнять от этой суммы 25-30% - именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат. Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

www.salus-controls.ru

Как установить термостат на котел – как установить и подключить своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
