Как провести электропроводку на даче — пошаговое руководство

Выбор сечения и типа кабеля, номиналов автоматических выключателей, УЗО и другой защитной аппаратуры, и, наконец, выбор способа монтажа. Это еще неполный список этапов электромонтажных работ, которые введут в ступор любого начинающего мастера. Поэтому давайте разберемся как может быть проведена электропроводка на даче своими руками. Пошаговое описание всех этапов электромонтажа предоставлено ниже.

  • Определение способа прокладки кабеля
  • Составление схемы до монтажа
  • Выбор электроустановочных изделий
  • Подключение к опоре ВЛЭП по воздуху и под землёй
  • Электромонтаж внутренней проводки
  • Разметка стен
  • Штробление и углубления для подрозетников
  • Крепление распределительных коробок и подрозетников
  • Прокладка линий
  • Подключение розеток и выключателей
  • Прокладка наружной проводки

Определение способа прокладки кабеля

Для начала нужно определится с тем, как вы будете прокладывать проводку:

  1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
  2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Выбрать тип электропроводки достаточно просто:

  • Если у вас стены из кирпича, бетона, газобетона и других твёрдых негорючих материалов – прокладывайте внутреннюю электропроводку.
  • В деревянном доме нужна наружная проводка. В ПУЭ 7.1.38, сказано о том, что по сгораемым стенам, перегородкам, потолкам (и за ними) прокладка осуществляется в несгораемых трубах и кабелями, не распространяющими горение. Подобные рекомендации содержат и другие пункты Правил.
  • В каркасном доме согласно СП 31-105-2002 п. 13.5.1, 13.5.2 допускается делать электропроводки через пустоты или заполненные утеплителем пространства стен и перекрытий, а пропускать кабель через стены допускается без негорючих гильз, но изоляция должна быть не распространяющей горение (приставки -нг или -нг-ls в маркировке изделия) или в защитных оболочках.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:



Схема ввода 1 фазы с заземлением:



Схема с трёхфазным вводом 380/220В и заземлением:

Выбор электроустановочных изделий

Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т.д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.

В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

  1. Разметка.
  2. Штробление.
  3. Установка подрозетников и распредкоробок.
  4. Прокладка кабеля.
  5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

  1. С помощью перфоратора с насадкой «долото» или «шило».
  2. Штроборезом.
  3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов. С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором.

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями.

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами. На этом этапе важно проложить правильное количество проводов, для всех электроприёмников.

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

  • https://samelectrik.ru/kak-pravilno-ustanovit-rozetku-svoimi-rukami.html
  • https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html

Прокладка наружной проводки

Мы рассмотрели, как выполняется прокладка внутренней электропроводки на даче поэтапно, теперь рассмотрим другой вид – наружную проводку. Прокладка наружной электропроводки в дачном домике проще, и занимает меньше времени. Согласно ПУЭ наружная электропроводка должна выполняться кабелями с изоляцией, не поддерживающей горение. Какой кабель использовать в этом случае? Подходит тот же ВВГнг-LS, или другие кабели с такой изоляцией.

Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.

Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.

Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.

Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.

Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!

Материалы по теме:

  • Как собрать электрический щит
  • Как выбрать автоматический выключатель
  • Как выбрать УЗО для дома
  • Освещение на даче своими руками

Опубликовано 29.01.2019 Обновлено 28.02.2019 Пользователем Александр (администратор)

Проводка на даче своими руками: делаем пошагово

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т. д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

  1. Узлы электропитания от линии ввода
  2. Предохранительные устройства защиты от короткого замыкания
  3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
  4. Расположение линий электропередач – то есть, проводов
  5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек …
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Функциональность штор

Почвопокровные растения.

Как планировать ветки проводки?

Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.

Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.

При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.

После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.

Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.

Перед прокладкой электросети эти коробки размещаются на планировке.

Проводка в бане

Вопрос, как сделать проводку в бане своими руками, еще более сложен. К тому, как провести проводку в бане применяются рекомендации и по проведению электричества в деревянные дома и по проведению электричества в ванную комнату.

Монтаж проводки осложняется тем, что кроме сгораемого основания и влаги, присутствует еще и сильный тепловой фактор. Следует помнить, что над печкой вести проводку нельзя. Провод выбирается негорючий и термостойкий.

Как и в ванной, электроустановочные изделия нельзя устанавливать непосредственно в парной. Распределительные коробки, розетки и выключатели с высокой степенью защиты монтируются в предбаннике. Светильник для парилки должен быть не ниже IP-44 по степени защиты. Можно установить низковольтные светильники, соответственно с понижающим трансформатором.

Фото 2 — Подходящий светильник для бани — стеклянная крышка, металлическое основание

Скрутки алюминиевых проводов со временем слабнут.

На большинстве дач, построенных в конце прошлого столетия, скрутки проводов алюминиевой проводки в распаячных коробках были без обжимных колец. Обжимные кольца не дают сильно скрученным проводам ослаблять свитый пучок. В слабо скрученных скрутках проводов площадь соприкосновения проводов друг с другом уменьшается. Способность пропускать расчетное количество силы тока тоже уменьшается. Скрутки не выдерживают высокой, а подчас и обычной нагрузки, нагреваются, окисляются. Окислы плохо проводят ток, со временем качество проводки становится хуже. Получается, что проводка слабая, да еще и скрутки не позволяют подключить мощные электроприборы. Лучший выход в этом случае – замена проводки.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию.

Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг – найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес – не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

  • пластиковые колеса от тележки – 2 шт. ;
  • болты М10;
  • болты М12;
  • швеллеры – 2 шт.;
  • эластичные подушки для рукояти – 2 шт.;
  • отрезки трубы;
  • полая труба – 1,2 м;

Для работы потребуются инструменты:

  • молоток;
  • слесарные инструменты;
  • болгарка;
  • сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Устройство защитного отключения на даче

Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм2. Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм2.

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:

Электромонтаж

Электропроводка в частном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:

  1. Используются самозатухающие провода и кабеля с отличной изоляцией.
  2. Коробки распределительные и установочные должны быть металлическими.
  3. Все соединения герметизируются.
  4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
  5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Монтаж

Вначале делают отвод от линии ЛЭП. Вводной кабель подбирают, учитывая максимальную мощность электрооборудования всего дома.  Важным моментом может стать особенность материалов: если просто соединить медный провод с алюминиевым, они долго не прослужат – помешает сильное окисление. Проще всего соединить их при помощи клеммной колодки. В отличие от традиционного соединения винтом и гайкой, клеммная колодка очень просто, но надежно производит соединение медных и алюминиевых проводов в любом их сочетании. Нужно зачистить изоляцию на концах проводов всего на 5 мм и зажать винтом, вставив в отверстия.

Потом нужно установить распределительный щиток. В него устанавливают автоматические выключатели для каждой сети, счетчик электроэнергии, вводной автомат и УЗО. Автоматический выключатель, должен отключить весь дом от электричества в случае короткого замыкания. Для однофазной сети используют однополюсный или двухполюсный (заводится фаза и ноль). Вводной автоматический выключатель, как правило, устанавливают после счетчика – тогда его не нужно опломбировать, а если установить до счетчика – нужна обязательно пломба. Корпус щитка непременно нужно заземлить.

УЗО, то есть устройство защитного отключения, – очень нужная вещь для безопасности. Оно улавливает самую незначительную утечку тока и сразу реагирует отключением, тем самым защищает человека, если произошла утечка на металлический корпус. Его выбирают, учитывая ток номинальный и ток утечки. Причем, номинальный ток выбирают выше, чем ток автоматического выключателя в цепи. А ток утечки выбирают, учитывая подключаемое оборудование и тип помещения. Например, для ванной комнаты с ее влажностью (и для чердачных помещений) нужно УЗО с током утечки не более 10 mA, а для более сухих помещений достаточно 30 mA.

Если делается воздушное ответвление, обязательно нужно заземлить однофазный ввод. Чтобы повторно заземлить нулевой провод при вводе, можно использовать водопроводные трубы. Так к трубе приваривают стальную полоску, к ней присоединяют нулевой провод, а можно заземлить используя стальные стержни, с диаметром 12 мм каждый или стальные уголки толщиной 4 мм и длиной не меньше 2 м. К ним приваривается стальной уголок, к нему прикрепляется медный проводник. Вся эта конструкция закапывается в землю на глубину возможного промерзания. Сопротивление заземления должно быть 4 Ом.

Электропроводка на даче под землей делается в такой последовательности:

  • нужно проложить короба для проводов и закрепить их;
  • в подготовленные короба протянуть провода;
  • установить розетки и выключатели;
  • подключить провода к щитку и счетчику.

Подключение проводов к распределительному щитку и счетчику обычно делает местный электрик, он должен их опломбировать. Обеспечить дачу электропроводкой вполне возможно своими руками, многие это успешно проделали.

Порядок монтажа

Для того чтобы обустроить проводку в частном доме своими руками, потребуется приготовить следующий монтажный инструмент:

  • Плоскогубцы и бокорезы;
  • Набор отвёрток и остро заточенный монтажный нож;
  • Изоляционную ленту;
  • Усадочные трубки (по необходимости).

Также нужно будет подготовить схему электропроводки на даче своими руками прорисованную после тщательной проработки порядка её размещения. По завершении составления схемы на её основе делается разметка мест монтажа установочных изделий, а также трасс, по которым проводку следует прокладывать.

Шкаф с автоматами

Начиная от него, провода расходятся по всем прорисованным в схеме помещениям и подсобкам. При установке розеток и выключателей сначала выполняется их неполный монтаж, при котором они просто фиксируются в заранее подготовленных нишах или на подрозетниках (при открытой прокладке).

После этого можно переходить к монтажу жгута проводов одним из заранее выбранных методов, а именно:

При полностью скрытой прокладке кабель с жилами сначала укладывается в уже подготовленный штроб, фиксируется там специальными скобками, а затем заделывается смесью из алебастра и мела. Вид скрытой проводки до заделки представлен на рисунке ниже;

Разводка скрытым способом

  • В соответствии со схемой электропроводки на даче своими руками обустраиваемой за отделочными панелями, прежде она помещается в гофрированную трубку, которая, в свою очередь, фиксируется скобами в заранее размеченных местах;
  • По завершении этих операций переходят к монтажу распредкоробок, также устанавливаемых в предварительно размеченных местах;
  • На завершающей стадии электромонтажных работ концы проложенных тем или иным способом проводов заводятся в распредкоробки и соединяются там согласно схеме кроссировки;
  • Ответные части этих же проводов подводятся ко всем электроустановочным изделиям и надёжно фиксируются на них.

При проведении этих операций важно соблюдать следующие правила подключения:

  • К розеткам подводятся два линейных провода, один из которых (в изоляции красного цвета) – фазовый, а другой, имеющий синюю расцветку, – нулевой;
  • К выключателю должен подходить только один красный провод, то есть он включается обязательно в разрыв фазной подводки;
  • В распредкоробке коммутируются оба линейных осветительных провода, один из которых направляется к выключателю, а другой –протягивается до контактов лампочки вместе с нулевой жилой.

В заключение отметим, что схема электропроводки в загородном доме должна учитывать не только расположение отдельных нагрузок, но и наличие в нём силового оборудования с большой потребляемой мощностью. В этом случае до места размещения энергоёмких агрегатов следует проложить отдельную трехфазную проводку с включенным в её цепь автоматическим выключателем соответствующего типа, рассчитанным на большие токи.

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

  • Основные требования для проводки
  • Основные этапы
  • Проект
  • Вход в дом
    • Поставка кабеля в земле
    • Ритрода воздушного кабеля
  • Дистригенционная доска
  • Открыть внутреннюю массу 9008
  • Distribution
  • Open Winder 9008
  • Open Winding 9008
  • Open Winding 9008
  • . трубы
  • Распределительная коробка
  • Открытый кабель
  • Скрытая внутренняя проводка
    • Металлические трубы
    • Под штукатурку
  • Выбор коммутационных аппаратов
  • Защитное заземление
  • Испытательные работы

    • Основные требования к электропроводке

    Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

    Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

    • Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
    • Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

    • Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
    • Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
    • Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
    • Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
    • Не допускать нагрева проводников и электрических соединительных узлов.

    Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

    Основные этапы

    Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

    • Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
    • Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

    нажмите, чтобы увеличить

    • На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
    • Выполнение ввода от магистральной линии электропередач в дом.
    • Установка и сборка распределительного щита.
    • Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
    • Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
    • Установка защитного заземления и УЗО.
    • Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

    Проект

    Электропроводка в деревянном доме своими руками начинается с составления проекта.

    По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

    На чертеже желательно указывать максимальную мощность электроприборов.

    Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

    нажмите, чтобы увеличить



    Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

    Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

    Ввод в дом

    Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

    Прокладка кабеля в земле

    Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

    При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

    Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

    Воздушная кабельная разводка

    Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

    Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

    В качестве ввода рекомендуется использовать СИП (СИП).

    Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

    Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

    Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

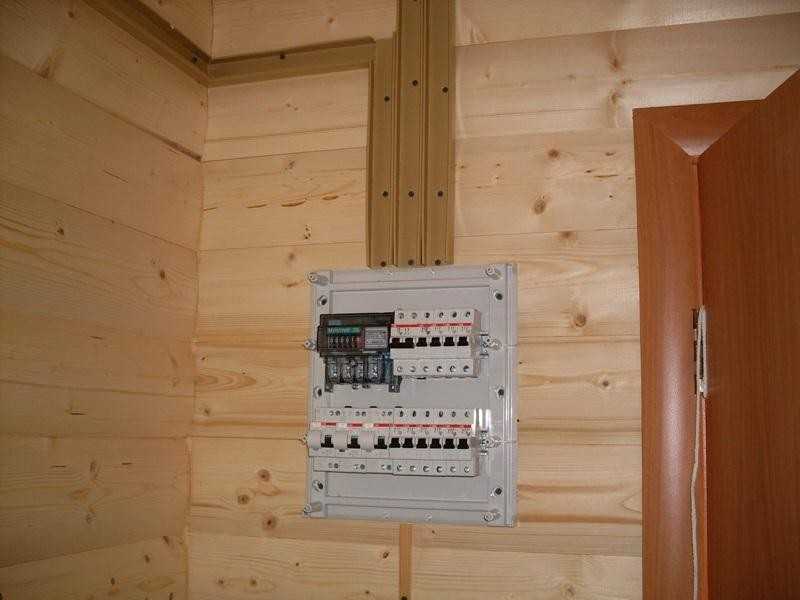

    Распределительный щит

    Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

    Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

    В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

    Открытая внутренняя проводка

    Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

    Трубы электротехнические гофрированные

    Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

    Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

    Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

    Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

    Электрокоробка

    Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

    Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

    Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

    Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

    Открытый кабель

    Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

    Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

    Скрытая внутренняя электропроводка

    Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм по пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

    Металлические трубы

    Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

    Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

    Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

    Медные трубы

    считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

    Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

    Под штукатурку

    Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

    Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

    Для этого есть две веские причины:

    1. При монтаже изоляционный слой жил может быть незначительно поврежден.
    2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

    Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

    Выбор коммутационных устройств

    При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

    Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

    В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

    При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

    Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

    Защитное заземление

    Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

    • Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
    • По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
    • Сварить эти штифты с уголками длиной 1 м при помощи сварки.

    • Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
    • Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

    В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

    Тестовая работа

    Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

    • измерить сопротивление изоляции;
    • загрузить машины;
    • измерить сопротивление заземляющего проводника;
    • проверить петлю «фаза-ноль»;
    • выполнить проверку УЗО.

    После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

    Наглядно о нюансах электропроводки в деревянном доме в видео:

    Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

    Изучите основы домашней электропроводки

    Изучите основы домашней электропроводки

    Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

    С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был следовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

    Как подключить электрические провода

    При монтаже электропроводки необходимо идентифицировать части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

    Ниже приведена таблица типов электрических проводов:

    • Черные провода или «горячие провода» передают электрические нагрузки от электрощита к розетке, светильнику или другому назначению.
    • Красные провода также являются горячими проводами, используемыми для соединения дымовых извещателей, так что, если сработает один сигнал тревоги, сработают и все остальные.
    • Белые и серые провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
    • Белые провода , обмотанные черной или красной изоляционной лентой, также являются горячими проводами. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
    • Зеленые провода соединяют клемму заземления в розетке и прокладывают ее к заземляющей шине в электрическом щите, обеспечивая возможность утечки тока на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
    • Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
    • Синие и желтые провода , хотя обычно они не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

    Черный провод

    Проводит электрические нагрузки от электрощита к розетке

    Щелкните здесь

    Красный провод

    Используется для соединения детекторов дыма, чтобы при срабатывании одной сигнализации.

    Щелкните здесь

    Белые и серые провода

    Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

    Щелкните здесь
