Первые шаги

Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Вбейте её в браузер и найдете техническое описание, в котором содержится информация о типе, цоколевке и т. п. Иное название технической документации от производителя — даташит, поэтому не пугайтесь, если встретите такое слово. И не переживайте, если даташит будет на другом языке, необходимые обозначения вы сможете распознать. В крайнем случае — онлайн-переводчик вам в помощь.

После того, как становится понятно, что за элемент пред вами, необходимо его выпаять. О том, как прозвонить транзистор мультиметром не выпаивая и можно ли это сделать, мы расскажем ниже.

Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается. Мы рассмотрим каждый вариант.

Как проверить мультиметром работоспособность биполярного транзистора

Посмотрим на определение: биполярный транзистор – полупроводниковая деталь, которая состоит из трех чередующихся областей полупроводника с разным типом проводимости (р-п-р или п-р-п) с выводом от каждой области.

То есть у такого транзистора 3 отвода: коллектор, эмиттер, база. На последний подаётся несильный ток, изменяющий сопротивление на участке эмиттер-коллектор. В результате этого процесса меняется протекающий ток. Он “бежит” в едином направлении, определяемом разновидностью перехода.

Есть 2 p-n перехода:

1. Обратная проводимость или n-p-n.
2. Прямая или p-n-p.

Посмотрите видео, как определить транзистор мультиметром:

С проверкой мультиметром транзистора биполярного затруднений нет. Проще всего описать pn как более привычный для электриков диод, за счет чего системы pnp и npn приобретают такой вид:

Подготовка к измерению

Перед началом измерений нужно:

1. Расставить щупы по своим местам. Советуем внимательно изучить инструкцию к мультиметру, чтобы знать, какое гнездо для чего предназначено. Обычно для черного щупа предназначено отверстие с надписью «СОМ», а для красного «VΩmA». Если на вашем мультиметре есть такие гнёзда, подключаем.
2. Выбираем нужную функцию: проверка сопротивления. Во втором случае можно поставить предел 2кОм. Режим проверки сопротивления, по сути, — омметр. Поэтому, если вы ищите, как проверить транзистор омметром, но у вас нет отдельно такого прибора, смело используйте мультиметр с данной функцией.

Измерение

Теперь можно начинать проверку. Сначала протестируем проводимость pnp:

1. Наконечник черного провода соединить с выводом «Б», красного с «Э».
2. Посмотреть на экран тестера. Значения от 0,6 до 1,3 кОм указывают на нормальную работоспособность.
3. Так же проверить значения между выводами «Б» и «К». Нормальные значения находятся в тех же пределах.

Если на каком-то из этих этапов или на обоих вы видите минимальное значение, это указывает на пробой.

Как омметром проверить исправность транзистора дальше:

1. Поменять полярность, то есть переставить щупы.
2. Провести повторное тестирование. Если с транзистором всё в порядке, вы увидите сопротивление, которое стремится к минимуму. Если видите 1, это значит, что тестируемая величина выше возможностей элемента, то есть в цепочке обрыв, придётся менять транзистор.

Теперь будем проверять транзистор обратной проводимости. Для этого:

1. Присоединить алый провод к «Б».
2. Протестировать сопротивление другим наконечником. Для этого по очереди прикоснитесь к «К» и «Э». Полученные цифры должны быть на минимуме.
3. Изменить полярность.
4. Провести повторное тестирование. Если вы видите показания 0,6 до 1,3 кОм, всё в порядке.

Вкратце суть проверки транзистора омметром показана на картинке:

Как проверить мультиметром полевой транзистор

Полезное видео о том, как прозванивать транзисторы мультиметром:

Такой элемент считается полупроводниковым полностью управляемым ключом. Управление осуществляется электрическим полем, в чем и заключается отличительная особенность таких элементов от биполярных, управляемых током. Электрополе формируется под действием напряжение, которое приложено к затвору относительно истока.

Полевые транзисторы также называются униполярными («УНО» — один). В соответствии с видом канала ток выполняется лишь одним типом носителей: дырками или электронами. Такие элементы разделяются на:

1. Элементы с управляющим p-n-переходом. Рабочие выводы присоединяются к полупроводниковой пластинке p- или n-типа.
2. С изолированным затвором.

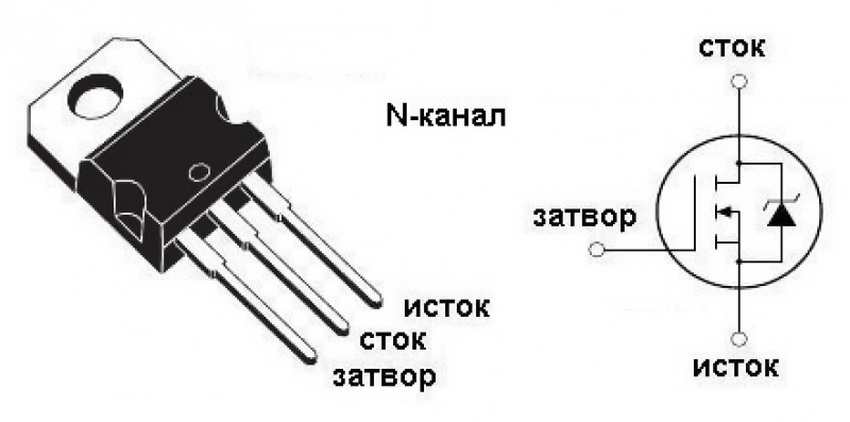

Чтобы протестировать полевой транзистор, нужно присоединить щупы нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбираем режим прозвонки.

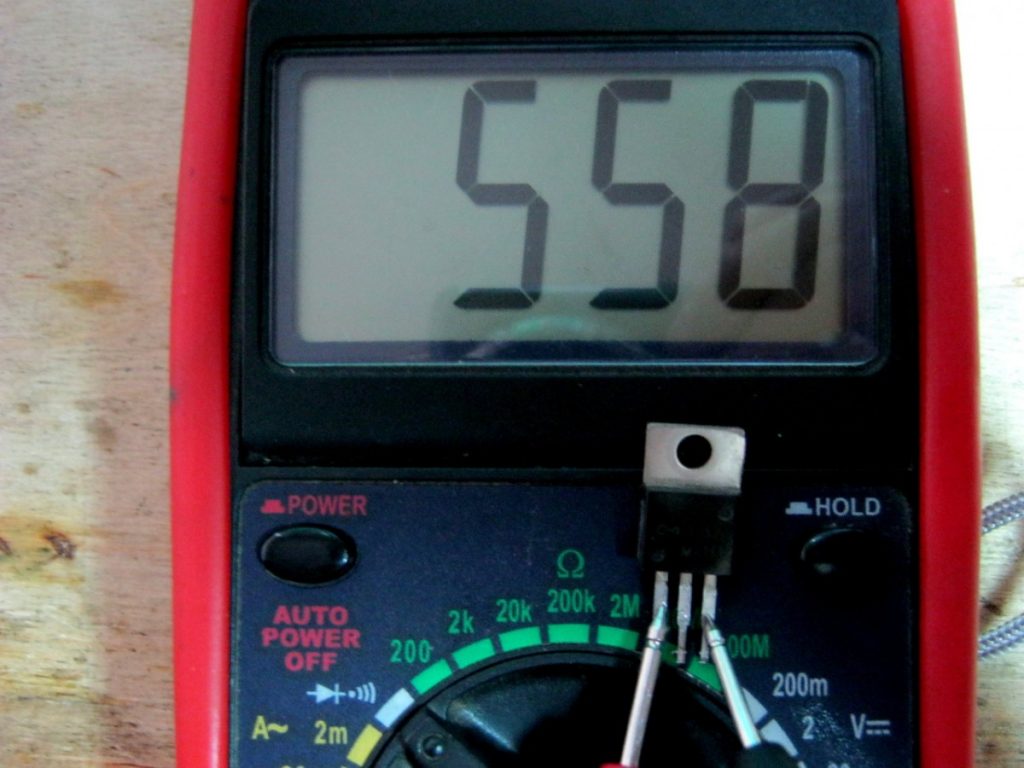

Инструкция проверки элемента n-типа:

1. Черным кабелем прикасаемся до «с», красным до «и».
2. Смотрим на показания сопротивления встроенного диода. Запомните или запишите значение.
3. Открываем переход, то есть красный кабель должен дотронуться до отвода «з».
4. Повторно делаем измерение из первого пункта. Значение должно уменьшиться — это указывает на то, что полевик частично открылся.
5. Закрываем компонент, то есть присоединяем черный кабель к «з».
6. Проделываем пункт первый и смотрим на дисплей. Должно быть исходное значение — это указывает на закрытие, то есть элемент работоспособен.

Чтобы проверить элементы p-типа, проделайте всё так же, но прежде измените полярность щупов.

Теперь вы знаете, как прозвонить транзистор мультиметром.

Стоит отметить, что биполярные транзисторы с изолированным затвором, нужно проверять по вышеописанной схеме для полевого устройства. Учитывайте, что сток и исток — это коллектор и эмиттер.

Как проверить транзистор мультиметром не выпаивая

Если вы думаете, как проверить транзистор мультиметром на плате, то помните, что таким способом могут определяться только биполярные элементы. Но мы советуем вам и этого не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным. Значит, выпаивание — это необходимость.

Это тот минимум, который вам нужно было узнать о проверке транзистора мультиметром не выпаивая.

Мы надеемся, что наша статья была вам полезна. Заглядывайте и в другие материалы нашего блога. Мы припасли для вас много важной информации!

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить транзистор цифровым мультиметром?

Имя: Рамиль

Ответ: Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается.



Вопрос: Как правильно проверить транзистор мультиметром не выпаивая?

Имя: Максим

Ответ: Таким способом можно протестировать только биполярные элементы. Но и этого лучше не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным.



Вопрос: Как можно определить полевой транзистор мультиметром?

Имя: Артём

Ответ: Чтобы протестировать полевой транзистор, нужно подключить щупы к нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбрать режим прозвонки и присоединять кабели в определенном порядке.



Вопрос: Как точнее проверить исправность транзистора мультиметром?

Имя: Никита

Ответ: Многое зависит от вида транзистора. Мультиметром можно протестировать биполярные и полевые транзисторы. В первом случае можно проверять обратную и прямую проводимость. Для тестирования pnp нужно наконечник черного провода соединить сначала с выводом «Б», красного с «Э».



Вопрос: Как проверить транзистор с помощью омметра?

Имя: Камиль

Ответ: Омметр измеряет сопротивление. Вам не обязательно иметь такой прибор, достаточно использовать мультиметр с функцией омметра. Правильное использование заключается в расстановке щупов, выборе режима омметра. Затем нужно правильно соединять провода с транзистором.



Как проверить транзистор?

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность.

Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями.

Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром.

Для начала нужно понять, что биполярный транзистор можно условно представить в виде двух диодов, так как он состоит из двух p-n переходов. А диод, как известно, это ничто иное, как обычный p-n переход.

Вот условная схема биполярного транзистора, которая поможет понять принцип проверки. На рисунке p-n переходы транзистора изображены в виде полупроводниковых диодов.

Устройство биполярного транзистора p-n-p структуры с помощью диодов изображается следующим образом.

Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p. Этот факт нужно учитывать при проверке. Поэтому покажем условный эквивалент транзистора структуры n-p-n составленный из диодов. Этот рисунок нам понадобиться при последующей проверке.

Транзистор со структурой n-p-n в виде двух диодов.

Суть метода сводиться к проверке целостности этих самых p-n переходов, которые условно изображены на рисунке в виде диодов. А, как известно, диод пропускает ток только в одном направлении. Если подключить плюс (+) к выводу анода диода, а минус (-) к катоду, то p-n переход откроется, и диод начнёт пропускать ток. Если проделать всё наоборот, подключить плюс (+) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.

Если вдруг при проверке выясниться, что p-n переход пропускает ток в обоих направлениях, то значит он «пробит». Если же p-n переход не пропускает ток ни в одном из направлений, то значит переход в «обрыве». Естественно, что при пробое или обрыве хотя бы одного из p-n переходов транзистор работать не будет.

Обращаем внимание, что условная схема из диодов необходима лишь для более наглядного представления о методике проверки транзистора. В реальности транзистор имеет более изощрённое устройство.

Функционал практически любого мультиметра поддерживает проверку диода. На панели мультиметра режим проверки диода изображается в виде условного изображения, который выглядит вот так.

Думаю, уже понятно, что проверять транзистор мы будем как раз с помощью этой функции.

Небольшое пояснение. У цифрового мультиметра есть несколько гнёзд для подключения измерительных щупов. Три, а то и больше. При проверке транзистора необходимо минусовой щуп (чёрный) подключить к гнезду COM (от англ. слова common – «общий»), а плюсовой щуп (красный) в гнездо с обозначением буквы омега Ω, буквы V и, возможно, других букв. Всё зависит от функционала прибора.

Почему я так подробно рассказываю о том, как подключать измерительные щупы к мультиметру? Да потому, что щупы можно элементарно перепутать и подключить чёрный щуп, который условно считается «минусовым» к гнезду, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет неразбериху, и, как следствие, ошибки. Будьте внимательней!

Теперь, когда сухая теория изложена, перейдём к практике.

Какой мультиметр будем использовать?

В качестве мультиметра использовался многофункциональный мультитестер Victor VC9805+, хотя для измерений подойдёт любой цифровой тестер, вроде всем знакомых DT-83x или MAS-83x. Такие мультиметры можно купить не только на радиорынках, магазинах радиодеталей, но и в магазинах автозапчастей. Подходящий мультиметр можно купить в интернете, например, на Алиэкспресс.

Вначале проведём проверку кремниевого биполярного транзистора отечественного производства КТ503. Он имеет структуру n-p-n. Вот его цоколёвка.

Для тех, кто не знает, что означает это непонятное слово цоколёвка, поясняю. Цоколёвка — это расположение функциональных выводов на корпусе радиоэлемента. Для транзистора функциональными выводами соответственно будут коллектор (К или англ.- С), эмиттер (Э или англ.- Е), база (Б или англ.- В).

Сначала подключаем красный (+) щуп к базе транзистора КТ503, а чёрный (-) щуп к выводу коллектора. Так мы проверяем работу p-n перехода в прямом включении (т. е. когда переход проводит ток). На дисплее появляется величина пробивного напряжения. В данном случае оно равно 687 милливольтам (687 мВ).

Далее не отсоединяя красного щупа от вывода базы, подключаем чёрный («минусовой») щуп к выводу эмиттера транзистора.

Как видим, p-n переход между базой и эмиттером тоже проводит ток. На дисплее опять показывается величина пробивного напряжения равная 691 мВ. Таким образом, мы проверили переходы Б-К и Б-Э при прямом включении.

Чтобы удостовериться в исправности p-n переходов транзистора КТ503 проверим их и в, так называемом, обратном включении. В этом режиме p-n переход ток не проводит, и на дисплее не должно отображаться ничего, кроме «1». Если на дисплее единица «1», то это означает, что сопротивление перехода велико, и он не пропускает ток.

Чтобы проверить p-n переходы Б-К и Б-Э в обратном включении, поменяем полярность подключения щупов к выводам транзистора КТ503. Минусовой («чёрный») щуп подключаем к базе, а плюсовой («красный») сначала подключаем к выводу коллектора…

…А затем, не отключая минусового щупа от вывода базы, к эмиттеру.

Как видим из фотографий, в обоих случаях на дисплее отобразилась единичка «1», что, как уже говорилось, указывает на то, что p-n переход не пропускает ток. Так мы проверили переходы Б-К и Б-Э в обратном включении.

Если вы внимательно следили за изложением, то заметили, что мы провели проверку транзистора согласно ранее изложенной методике. Как видим, транзистор КТ503 оказался исправен.

Пробой P-N перхода транзистора.

В случае если какой либо из переходов (Б-К или Б-Э) пробиты, то при их проверке на дисплее мультиметра обнаружиться, что они в обоих направлениях, как в прямом включении, так и в обратном, показывают не пробивное напряжение p-n перехода, а сопротивление. Это сопротивление либо равно нулю «0» (будет пищать буззер), либо будет очень мало.

Обрыв P-N перехода транзистора.

При обрыве, p-n переход не пропускает ток ни в прямом, ни в обратном направлении – на дисплее в обоих случаях будет «1». При таком дефекте p-n переход как бы превращается в изолятор.

Проверка биполярных транзисторов структуры p-n-p проводится аналогично. Но при этом необходимо сменить полярность подключения измерительных щупов к выводам транзистора. Вспомним рисунок условного изображения транзистора p-n-p в виде двух диодов. Если забыли, то гляньте ещё раз и вы увидите, что катоды диодов соединены вместе.

В качестве образца для наших экспериментов возьмём отечественный кремниевый транзистор КТ3107 структуры p-n-p. Вот его цоколёвка.

В картинках проверка транзистора будет выглядеть так. Проверяем переход Б-К при прямом включении.

Как видим, переход исправен. Мультиметр показал пробивное напряжение перехода – 722 мВ.

То же самое проделываем и для перехода Б-Э.

Как видим, он также исправен. На дисплее – 724 мВ.

Теперь проверим исправность переходов в обратном направлении – на наличие «пробоя» перехода.

Переход Б-К при обратном включении…

Переход Б-Э при обратном включении.

В обоих случаях на дисплее прибора – единичка «1». Транзистор исправен.

Подведём итог и распишем краткий алгоритм проверки транзистора цифровым мультиметром:

• Определение цоколёвки транзистора и его структуры;

• Проверка переходов Б-К и Б-Э в прямом включении с помощью функции проверки диода;

• Проверка переходов Б-К и Б-Э в обратном включении (на наличие «пробоя») с помощью функции проверки диода;

При проверке необходимо помнить о том, что кроме обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов. К таковым можно отнести составные транзисторы (транзисторы Дарлингтона), «цифровые» транзисторы, строчные транзисторы (так называемые «строчники») и т.

д.

Все они имеют свои особенности, как, например, встроенные защитные диоды и резисторы. Наличие этих элементов в структуре транзистора порой усложняют их проверку с помощью данной методики. Поэтому прежде чем проверить неизвестный вам транзистор желательно ознакомиться с документацией на него (даташитом). О том, как найти даташит на конкретный электронный компонент или микросхему, я рассказывал здесь.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Какие бывают припои?

• Как сделать печатную плату маркером?

• Зачем нужен супрессор?



Как проверить транзистор с помощью мультиметра (DMM+AVO)

Как запомнить направление транзистора PNP и NPN и идентификацию контакта, проверить, хорошо это или плохо.

Следующее базовое руководство, основанное на использовании цифрового (DMM) или аналогового (AVO) мультиметра, поможет вам:

• Запомнить направление транзисторов NPN и PNP
• Определите базу, коллектор и эмиттер транзистора
• Проверьте состояние транзистора.

Похожие сообщения:

• Биполярный переходной транзистор (BJT) | Строительство, работа, типы и применение
• Типы транзисторов – BJT, FET, JFET, MOSFET, IGBT и специальные транзисторы

Содержание

Как запомнить направление PNP и NPN транзистора?

• PNP = Указано
• NPN = не указано.

Если вы думаете, что это немного сложно, попробуйте более простой способ, как показано ниже.

                                                             Нажмите на изображение, чтобы увеличить его.

PNP   NPN

• P = баллы                      N = никогда
• N = IN                            P = Баллы
• P = постоянно           N = iN

Теперь давайте перейдем к пошаговому руководству, чтобы узнать, как проверить и проверить транзистор?

Проверка транзистора с помощью цифрового мультиметра в режиме диодов или в режиме проверки целостности цепи

Для этого следуйте приведенным ниже инструкциям.

1. Удалите транзистор из схемы, т.е. отключите питание транзистора, который необходимо проверить. Разрядите все конденсаторы (замкнув выводы конденсатора) в цепи (если есть).
2. Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра.
3. Подсоедините черный (общий или -Ve) щуп мультиметра к 1-й клемме транзистора, а красный (+Ve) щуп — ко 2-й клемме (рис. ниже). Вы должны выполнить 6 тестов, подключив черный (-Ve) щуп и красный (+Ve) щуп к 1 к 2, 1 к 3, 2 к 1, 2 к 3, 3 к 1, 3 к 2 соответственно. просто замените измерительные провода мультиметра или поменяйте местами клеммы транзистора, чтобы подключить, проверить, измерить и записать показания в таблице (показано ниже). Цифры красного цвета обозначают красный щуп, а цифры черного цвета подключены к черному (-Ve) щупу мультиметра.
4. Проверьте, измерьте и запишите показания дисплея мультиметра в таблице ниже.

У нас есть следующие данные из таблицы, приведенной ниже.

Из 6 тестов мы получили данные и результаты только по двум тестам, т. е. точки 2 к 1 и 2 к 3. Где мы получили в точках 2 к 1 0,733 В постоянного тока и 2 к 3 0,728 В постоянного тока. Теперь мы можем легко найти тип транзистора, а также его коллектор, базу и эмиттер.

1. Точка 2 — база транзистора в транзисторе BC55.
2. BC 557 представляет собой PNP-транзистор, в котором 2 ^-й -й (средний вывод является базовым) подключен к красному (+Ve) измерительному проводу мультиметра.
3. Во всех случаях Клемма 1 = Эмиттер, Клемма 2 = База и Клемма 3 = Коллектор (транзистор BC 557 PNP), поскольку результат теста для 2-1 = 0,733 В постоянного тока и 2-3 = 0,728 В постоянного тока, т. е. 2-1 > 2-3.

БК 557 ПНП	Точки измерения	Результат
	1-2	ОЛ
	1-3	ОЛ
	2-1	0,733 В постоянного тока
	2-3	0,728 В постоянного тока
	3-1	ОЛ
	3-2	ОЛ

Поиск БАЗЫ Транзистора :

Как упоминалось в приведенном выше руководстве, общее число, найденное в приведенных выше тестах, является базовым. В нашем случае 2 терминала ^и является Базовым и 2 является общим из 1-2 и 2-3.

2

^nd Метод с использованием цифрового мультиметра для определения основания транзистора.

Если вы будете следовать той же схеме и методу подключения проводов мультиметра и выводов транзисторов один за другим на рисунке выше, на рис. «c» и «d», красный (+Ve) измерительный провод подключается к среднему. т. е. 2 ^и вывод провода, а черный (-Ve) щуп подключается к 1 ^st одному выводу транзистора.

Опять же, красный (+Ve) щуп подключен к среднему, т.е. 2 ^и клемма провода, а черный (-Ve) измерительный провод подключен к 3 ^rd , одна клемма транзистора, и мультиметр показывает некоторые показания, т. е. 0,717 В постоянного тока и 0,711 В постоянного тока соответственно в случае BC 547 NPN.

Общий провод: 2 ^и , один из которых подключен к красному (+Ve) тестовому проводу (т.е. P и да, два других провода — N), который является базовым. В случае транзистора BC 557 PNP ситуация обратная.

NPN или PNP?

Все просто. Если черный (-Ve) щуп мультиметра подсоединить к базе транзистора (2 ^и  клемма в нашем случае), тогда это  PNP-транзистор , а когда красный (+Ve) щуп подключен к базе клеммы, это NPN-транзистор .

Похожие сообщения:

• Разница между транзисторами NPN и PNP
• Разница между BJT и FET транзисторами

Излучатель или коллектор?

Прямое смещение EB (эмиттер – база) больше, чем CB (коллектор – база), т.е. EB > CB в транзисторе PNP, например. BC557 НПН. Следовательно, это резистор типа PNP. В транзисторе NPN прямое смещение BE (база — эмиттер) больше, чем BC (база — коллектор), т. е. BE > BC, например. 547 г. до н.э. ПНП.

Вот вывод.

1. Точка 2 — база транзистора в BC547 Транзистор
2. BC 547 представляет собой NPN-транзистор, в котором 2 ^и (средний вывод — база) подключены к красному (+Ve) щупу мультиметра.
3. Вообще, Клемма 1 = Эмиттер, Клемма 2 = База и Клемма 3 = Коллектор (транзистор BC 547 NPN), поскольку результат теста для 1-2 = 0,717 В постоянного тока и 2-3 = 0,711 В постоянного тока, т. е. 1-2 > 2-3.

ВС 547 НПН	Точки измерения	Результат
	1-2	0,717 В постоянного тока
	1-2	ОЛ
	1-3	ОЛ
	1-3	ОЛ
	2-3	ОЛ
	2-3	0,711 В постоянного тока

Проверка транзистора с помощью аналогового или цифрового мультиметра в омах (Ом) Режим диапазона:

Шаги:

1. Отключите питание схемы и удалите транзистор из схемы.
2. Поверните селекторный переключатель и установите ручку мультиметра в положение диапазона Ом (OHM)
3. Подсоедините черный (общий или -Ve) щуп мультиметра к 1-й клемме транзистора, а красный (+Ve) щуп ко 2-й клемме (рис. 1 (a). (Необходимо выполнить 6 тестов, подключив черный (-Ve) щуп к 1 к 2, 1 к 3, 2 к 1, 2 к 3, 3 к 1, 3 к 2 соответственно, просто заменив измерительные щупы мультиметра или поменяв местами клеммы транзистора для подключения, проверки, измерьте и запишите показания в таблице (показаны ниже) (цифры красного цвета показывают выводы транзистора, подключенные к Красный (+Ve) измерительный провод мультиметра, а цифры черного цвета показывают выводы транзисторов, подключенные к черному (-Ve) измерительному проводу мультиметра. (Лучшее объяснение в таблице и на рисунке ниже)
4. Если мультиметр показывает высокое сопротивление как в первом, так и во втором тесте при изменении полярности транзистора или мультиметра, как показано на рис. 1 (а) и (б). (Обратите внимание, что результат будет показан только для 2 тестов из 6, как указано выше). т. е. В нашем случае 2 ^{-я клемма} транзистора является БАЗОВОЙ, потому что она показывает высокое сопротивление в обоих тестах 2 на 3 и 3 на 2, где Красный (+Ve) измерительный провод мультиметра подключен к 2 ^{-й клемме} транзистора . Другими словами, обычное число в тестах — это База, которая равна 2 из 1, 2 и 3.

Нажмите на изображение, чтобы увеличить

PNP или NPN?

Теперь это NPN-транзистор, потому что он показывает показания только тогда, когда КРАСНЫЙ (+Ve) измерительный провод (т. е. клемма P, где P = положительный) подключен к базе транзистора (см. рис. ниже). Если вы сделаете наоборот, т.е. черный (-Ve) измерительный провод (т.е. N = где N = отрицательный) мультиметра, подключенный к транзисторной клемме в последовательности (1 к 2 и 2 к 3) и показывает показания в обоих тестах, как указано выше , 2 ^и Клемма по-прежнему BASE, но транзистор PNP (см. рис. ниже).

Проверка транзистора с помощью цифрового мультиметра в режиме транзистора или hFE или бета-режиме

hFE, также известном как коэффициент усиления по постоянному току, означает «гибридный параметр усиления по прямому току, общий эмиттер», используемый для измерения hFE транзистора, который может найти по следующей формуле.

h _FE = β _DC = I _C / I _B

Его также можно использовать для проверки транзистора и его контактной клеммы, как показано на рис. 1.

Для проверки транзистора в режиме hFE в мультиметре имеется 8-контактный разъем, обозначенный PNP и NPN, а также E C B ( Эмиттер, коллектор и база). Просто поместите три контакта транзистора в слот мультиметра один за другим в разные слоты, например, ECB или CBE (поворотная ручка должна находиться в режиме hFE).

Если они отображают показания (это будут показания транзистора h _FE ), в нашем примере мы использовали транзистор BC548, который показывает бета-значение 368 (позиция CBE) текущее положение на C, B, Слот E — это точные клеммы транзистора (коллектор, база и эмиттер), и транзистор находится в хорошем положении, в противном случае замените его новым.

Related Posts:

• Как проверить конденсатор с помощью цифрового и аналогового мультиметра — 8 методов
• Как проверить диод с помощью цифрового и аналогового мультиметра — 4 способа.
• Как проверить реле? Проверка реле SSR и катушки?
• Как проверить и исправить дефекты печатной платы (PCB)?
• Как найти номинал сгоревшего резистора (тремя удобными способами)
• Как проверить целостность электрических компонентов с помощью мультиметра?
• Схема цепи тестера кабелей и проводов
• Как проверить аккумулятор с помощью тест-метра?
• Как проверить электрические и электронные компоненты с помощью мультиметра?

URL-адрес скопирован

Связанные статьи

Кнопка «Вернуться к началу»

Проверка транзисторов вольтметром

Неисправный транзистор иногда можно определить по частично сгоревшему или деформированному виду, но чаще по отсутствию видимой индикации. Один из подходов к устранению неполадок заключается в замене заведомо исправным компонентом, но это дорогостоящий путь. Кроме того, это ненадежно, потому что внешний дефектный компонент может мгновенно разрушить замену без видимых признаков. Разумной альтернативой является проверка транзистора. Обычный мультиметр может быстро выполнять внутрисхемные тесты, которые не являются полностью окончательными, но обычно предоставляют приемлемую информацию о годности/негодности, используя либо режим проверки диодов, либо омический режим.

Обычная процедура тестирования заключается в использовании цифрового мультиметра в диапазоне тестирования диодов с минимальным напряжением 3,3 В в течение d.u.t. (испытываемый диод). Сначала рассмотрим процедуру тестирования полевого МОП-транзистора в расширенном режиме (т. е. когда устройство не проводит ток, а на затвор подается 0 В, работая как переключатель). Подключите источник MOSFET к отрицательному выводу измерителя. (Держите МОП-транзистор за корпус или выступ, но не прикасайтесь к металлическим частям тестовых щупов какими-либо другими клеммами МОП-транзистора до тех пор, пока это не потребуется.) Прикоснитесь положительным выводом измерителя к затвору МОП-транзистора. Теперь переместите положительный зонд на «Слив». Вы должны получить низкое значение. Внутренняя емкость MOSFET на затворе теперь заряжена счетчиком, и устройство «включено».

Пока положительный провод счетчика все еще подключен к стоку, закоротите исток и вентиль. Затвор разряжается, и показания счетчика должны стать высокими, указывая на непроводящее устройство.

МОП-транзисторы, которые выходят из строя, часто вызывают короткое замыкание сток-затвор. Это может вернуть напряжение стока обратно на затвор, где оно подается (через резисторы затвора) в схему привода, что может привести к превышению уровней напряжения и тока над пределами компонентов в этой секции. Перегрузка также повлияет на любые другие запараллеленные затворы MOSFET. Таким образом, лучше всего проверить цепи управления мертвых МОП-транзисторов. Чтобы избежать перегрузок, некоторые разработчики добавляют стабилитрон между истоком и затвором — стабилитроны выходят из строя, чтобы ограничить ущерб в случае отказа полевого МОП-транзистора. Другая тактика заключается в добавлении сверхминиатюрных резисторов затвора. Они имеют тенденцию открываться (как предохранитель) при перегрузке, отключая затвор MOSFET.

Другим частым отказом полевого транзистора является короткое замыкание сток-исток. Проверка омметром может подтвердить проблему. Подключите ворота устройства к терминалу источника. Если путь сток-исток исправен, приложение щупов омметра в одном направлении должно показать короткое замыкание. Другое направление должно измерять бесконечное сопротивление — или, по крайней мере, несколько мегаом. Измеряемый диодный переход представляет собой диод в корпусе полевого транзистора. Внутренний диод покажет катод на стоке для N-канального устройства и на истоке для P-канального устройства.

К сожалению, современные мультиметры используют низкое возбуждение для измерения сопротивления (1–2 В), чтобы гарантировать, что простое активное тестирование элементов цепи не повредит их. Проблема в том, что тестирование полевого транзистора с помощью одного только современного мультиметра становится проблематичным. Причина в том, что для включения большинства мощных полевых транзисторов требуется смещение напряжения затвор-исток не менее 4–5 В. Полевые транзисторы логического уровня могут включаться при напряжении от 0,3 до 1,5 В.

Простая схема, показанная здесь для N-канального полевого транзистора, помогает определить, правильно ли работает устройство в качестве переключателя. Мультиметр должен показывать достаточно низкое напряжение между точками 2 и 4. Измерение R 9 прибора0340 dsON начинается с удаления перемычки между точками 1 и 2, затем измерения между точками 2 и 4 для получения приблизительного значения сопротивления на мультиметре.

Соединив точки 1 и 2 вместе, измерьте напряжение между точкой 2 и точкой 4, затем замкните точку 3 на точку 4. Вы должны увидеть изменение напряжения от низкого в первом тесте до фактического напряжения батареи (обычно 9 В) .

Вы можете определить наличие остаточной утечки между стоком и истоком, замкнув точки 3 и 4, а затем измерив напряжение на резисторе 100 кОм, питающем точку 1 от батареи. Тогда ток утечки в миллиамперах приблизительно равен (показания мультиметра в милливольтах)/(10 ⁴ ). Чтобы измерить номинальное пороговое значение V _gs (напряжение включения) полевого транзистора, закоротите точки 2 и 3, а затем измерьте напряжение между точками 2 и 4, как и раньше.

При проверке полевых МОП-транзисторов с p-канальным режимом расширения просто поменяйте полярность батареи и используйте ту же схему. Все полярности щупов мультиметра будут изменены на противоположные, но применяется та же процедура.

Теперь рассмотрим JFET. Проверка JFET в качестве диода (переход затвор-канал) с помощью омметра должна показать низкое сопротивление между затвором и истоком при одной полярности и высокое сопротивление между затвором и истоком при обратной полярности измерителя. Если измеритель показывает высокое сопротивление для обеих полярностей, затвор открыт. С другой стороны, если омметр показывает низкое сопротивление при обеих полярностях, переход затвора закорочен.

Теперь попробуйте проверить целостность канала сток-исток. Если вы знаете, какие клеммы на устройстве являются затвором, истоком и стоком, лучше всего соединить перемычкой между затвором и истоком, чтобы устранить накопленный заряд на емкости PN-перехода затвор-канал, который может удерживать полевой транзистор в замкнутом состоянии. в закрытом состоянии без подачи внешнего напряжения. Без этого шага любое показание измерителя целостности канала будет непредсказуемым, потому что заряд может накапливаться или не накапливаться соединением затвор-канал.

Хорошей стратегией является вставка выводов JFET в антистатическую пену перед тестированием. Проводимость пены создает резистивное соединение между всеми терминалами JFET. Это соединение гарантирует, что весь остаточный заряд, накопленный на PN-переходе затвор-канал, рассеивается, тем самым открывая канал для точной проверки непрерывности исток-сток.

Поскольку канал JFET представляет собой единый непрерывный кусок полупроводникового материала, между выводами истока и стока обычно нет разницы. Проверка сопротивления от истока к стоку должна дать то же значение, что и проверка от стока к истоку. Это сопротивление должно быть относительно низким (менее нескольких сотен Ом), когда напряжение PN-перехода затвор-исток равно нулю. Применение напряжения обратного смещения между затвором и истоком должно перекрыть канал и привести к более высоким показаниям сопротивления на измерителе.

Это подводит нас к биполярным транзисторам. Полезно помнить, что биполярный транзистор можно смоделировать как два диода, соединенных последовательно. Плавающие выводы обеспечивают две контрольные точки, а подключенные выводы представляют собой третью контрольную точку с отводом от центра. Эти два диода не будут работать как настоящий транзистор, потому что соединение с центральным отводом не является полупроводниковым переходом, а модель с двумя диодами не имеет трех отдельных кремниевых слоев, как в транзисторе. Тем не менее, подключение демонстрирует основную концепцию, связанную с тестированием транзисторов и идентификацией выводов.

Для проверки транзистора с помощью мультиметра в режиме проверки диодов вставьте черный щуп в «Общий», а красный щуп в «Проверка диодов» или «Ом». Большинство производителей подключают красный цвет к положительной клемме внутренней батареи, но это может варьироваться, поэтому лучше всего проверить полярность с помощью второго мультиметра в режиме постоянного напряжения. Обычное испытательное напряжение составляет 3 В.

Естественно предположить, что центральный вывод на корпусе транзистора соединяется с базой, но это соглашение не является универсальным. Подсоедините черный щуп к базе. Кратковременно прикоснитесь красным щупом к эмиттеру и отметьте напряжение. Затем переключите красный щуп на излучатель. Если показания совпадают, пока все хорошо. Сняв черный щуп с основания и заменив его красным щупом, на короткое время прикоснитесь черным щупом к эмиттеру и коллектору.

Если предыдущие показания были высокими, а эти низкими, транзистор проходит статическое испытание. Если предыдущие показания были низкими, а эти высокие, транзистор также проходит статическую проверку. Если показания двух красных щупов не совпадают или показания двух черных щупов не совпадают при перепутывании щупов, транзистор неисправен.

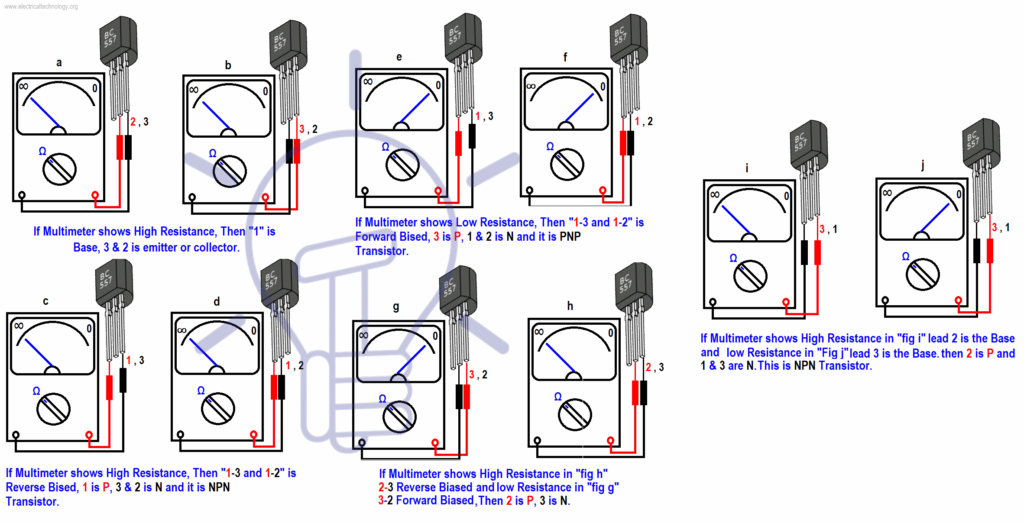

Если база, эмиттер и коллектор неизвестны, подсоедините черный щуп к одному из выводов транзистора. По очереди кратковременно прикоснитесь красным щупом к каждому из оставшихся отведений. Если оба вывода показывают высокий уровень, черный щуп подключен к базе, транзистор NPN, и он исправен. Если показания двух других отведений отличаются, переместите черный щуп к другому отведению и прикоснитесь красным щупом к оставшимся отведениям. Повторяя тест с черным щупом, касающимся каждого из трех выводов по очереди, вы должны иметь высокое сопротивление, а транзистор либо плохой, либо PNP.
Снимите черный щуп и подключите красный щуп к одному из проводов. Затем прикоснитесь черным щупом по очереди к каждому из оставшихся выводов. Когда к каждому из проводов прикасаются и сопротивление становится высоким, красный провод подключается к базе, а транзистор является хорошим PNP-устройством.

Если вы получаете два разных показания для двух отведений, переместите красный щуп к другому отведению и повторите тест. Подключите красный щуп по очереди к каждому из трех проводов. Если два других вывода не дают таких же показаний при прикосновении к черному щупу, транзистор PNP неисправен.

Проверка мультиметром определяет, перегорел ли транзистор (открыт или закорочен), и дает приблизительную оценку способности транзистора к усилению. Но они не сообщают о реальных рабочих параметрах. Чтобы получить больше информации, следующим шагом является тестер транзисторов сервисного типа. Этот прибор выполняет три измерения для биполярных транзисторов: прямой ток (бета), ток утечки между базой и коллектором при открытом эмиттере и короткое замыкание между коллектором, эмиттером и базой. H _fe измеряется, и транзистор считается исправным, если этот показатель превышает определенный уровень. Однако тест отклонит некоторые функциональные, но низкоуровневые H9.Транзисторы 0340 fe .

Некоторые тестеры транзисторов сервисного типа могут проверять компоненты как в цепи, так и вне ее, и они способны идентифицировать неизвестные клеммы транзистора. Поскольку H _и различаются в зависимости от устройства, сервисные тестеры транзисторов могут давать ошибочные показания и не являются безошибочными.

Для высоконадежного, интуитивно понятного и удобного тестирования компонентов можно использовать осциллограф в сочетании со встроенным генератором сигналов осциллографа или с внешним автономным AFG. Конденсаторы, катушки индуктивности, биполярные транзисторы и кабели можно легко проверить и определить их номиналы. Сигнал от AFG подается на исследуемый компонент, и отклик отображается на осциллографе. Обычно выходной импеданс 50 Ом от AFG подается через Т-образное соединение на тестируемое устройство и на аналоговый вход осциллографа. Кроме того, выход AFG OUT подключен к входу Trigger IN осциллографа.

Лучшие тестеры транзисторов — это приборы лабораторного класса.
