фото, чертежи с размерами и схемы


У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели оснащены козырьком, способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.

Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната Вернуться к оглавлению

Содержание материала

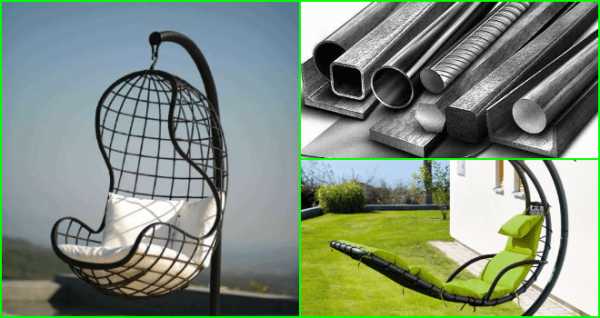

Виды качелей из профилированной трубы — в чем достоинство

Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

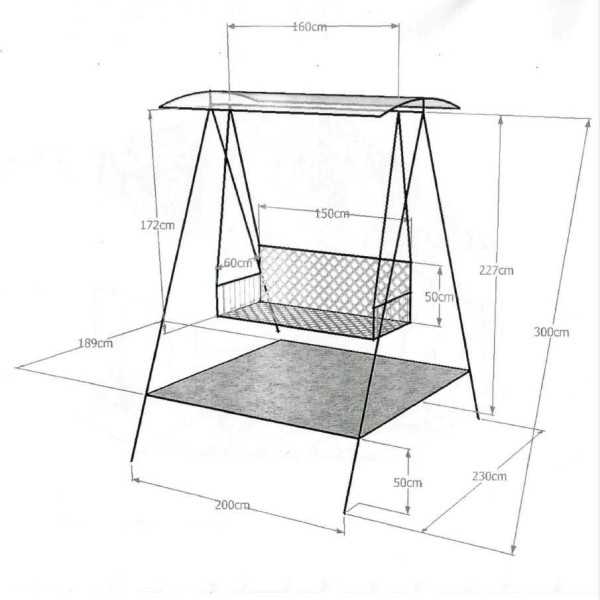

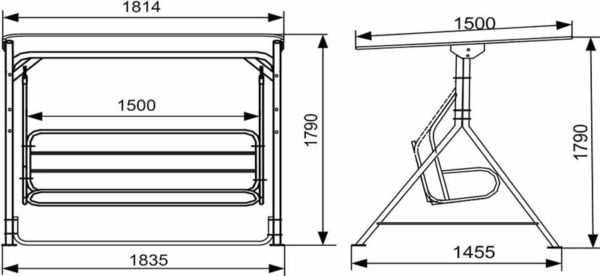

Подробный чертеж с размерами конструкции качалки для сада

Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для садовых качелей не страшен даже сильный ветер. Существует 2 вида моделей для сада:

  • переносные, их можно ставить в любом месте и убирать на зиму;
  • стационарные — устанавливаются на весь период своей службы.

Выбирайте вид в зависимости от того, как часто вы находитесь на загородном участке.

Вернуться к оглавлению

Садовые качели своими руками — пошаговая инструкция

Цена хорошей модели не всегда доступна финансово, поэтому выход один — сделать самому. Сейчас мы будем учиться делать классический вариант.
Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.

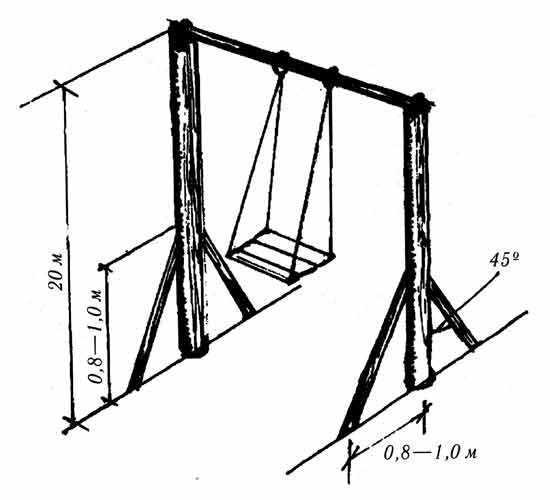

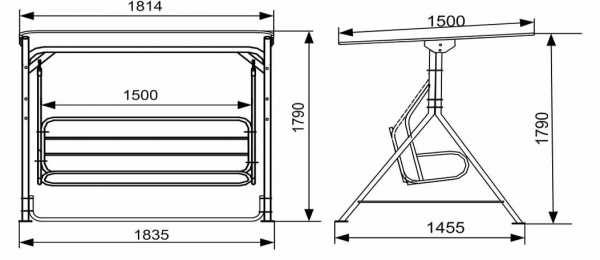

Чертеж с размерами садовой качели из трубы для самостоятельной сборки

Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.

Требуется подсчитать количество необходимых элементов:

  1. Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.

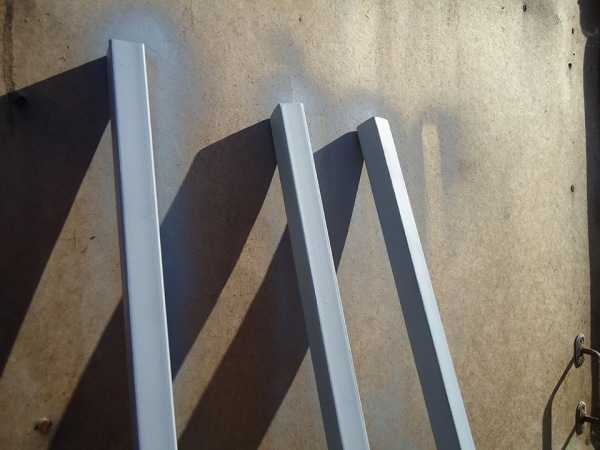

  2. Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
  3. Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.
Названия элементов и устройство качелей из труб с навесом

Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:

  1. Основа. Нужно сварить конструкцию по типу двух галочек. Они должны быть полностью идентичны, иметь правильную форму. Для этого сваривают две длинные части под углом 45 градусов. Перпендикулярно крепится перекладина.

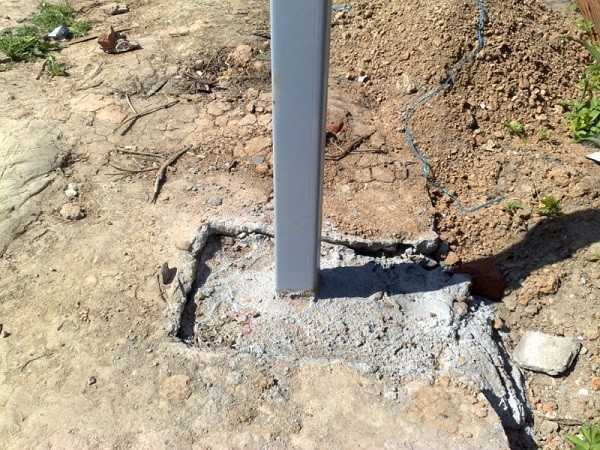

  2. Установка основания. Подготавливаются ямки с помощью бура или лопаты (глубиной около 1 метра). Выкапывание шурфа под установку опор

    На дно укладывается песочная подушка, которую нужно хорошо утрамбовать. Ставим «скелет» ножками в заготовленные углубления, заливаем бетонным раствором. Эту конструкцию нужно оставить на неделю–две, чтобы раствор хорошо схватился.

  3. Крепеж. После высыхания к перекладине нужно приварить крючки, на которые вешается сидение. Они должны быть достаточно прочными, чтобы выдерживать вес сидения и сидящих на нем людей.

    Пример подвешивания качающейся сидушки к сварному каркасу из труб

  4. Покраска. Заключительный этап. Придает конструкции привлекательность и защищает металл от коррозии и ржавчины. Тут уже можно включать фантазию: можно ограничиться однотонной покраской или декорировать росписью.

После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.

Использование для подвески сидения металлических цепей упрощает всю конструкцию

Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон. Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.

Есть много разных качелей для отдыха: с навесом или без. Козырек элемент не обязательный, но он имеет ряд удобств:

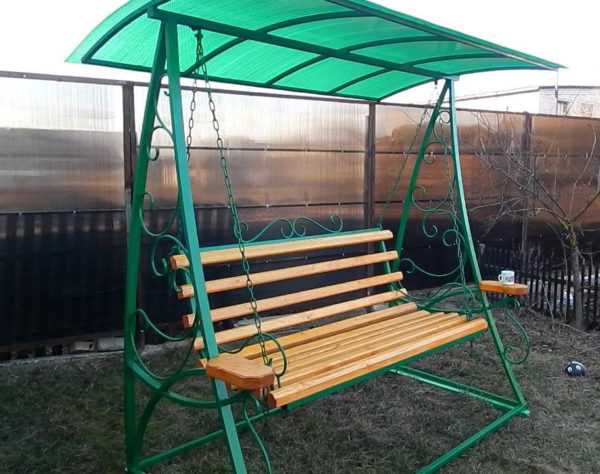

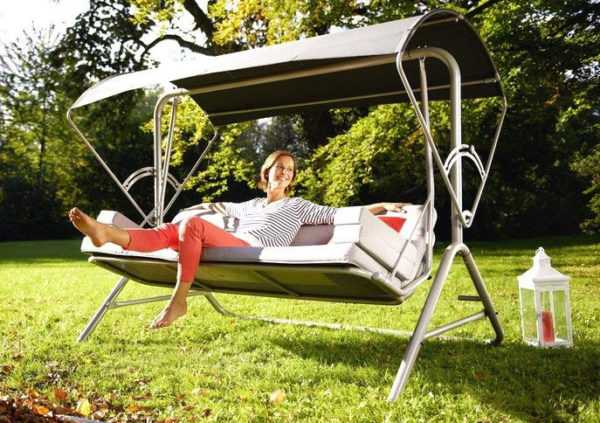

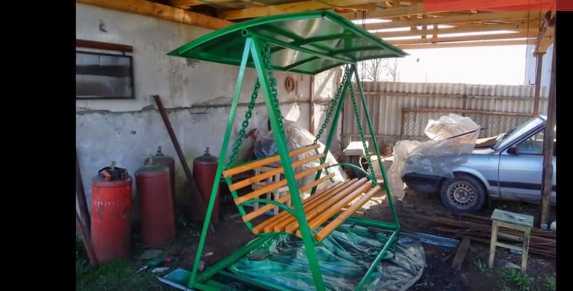

Металлическое кресло-качель с козырьком из профнастила
  • защищает от солнечных лучей;
  • создает покров во время небольшого дождя;
  • накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.

Для изготовления можно брать метал или дерево. Выбор верхнего покрытия крыши достаточно разнообразный:

  1. Поликарбонат, он пропускает свет, защищает от осадков, легкий и выносливый.
  2. Профильный лист, более дешевый вариант, но не менее практичный.

    Необычная крыша качели изготовленная из оцинкованного профлиста

  3. Мягкая черепица, рубероид, достаточно выносливый вид покрытия, легко монтируется.
  4. Шифер тоже можно использовать, но он менее эстетично смотрится.
  5. Брезент, он легче остальных вариантов, но менее прочный.

Кроме основных деталей, можно использовать добавочные элементы, например, москитные сетки, занавески, подушки. Они добавят изысканности и повысят комфортность.

Вернуться к оглавлению

Советы мастеров

Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.

Готовый проект и чертеж с размерами дачных качелей из металла

Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.

Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.

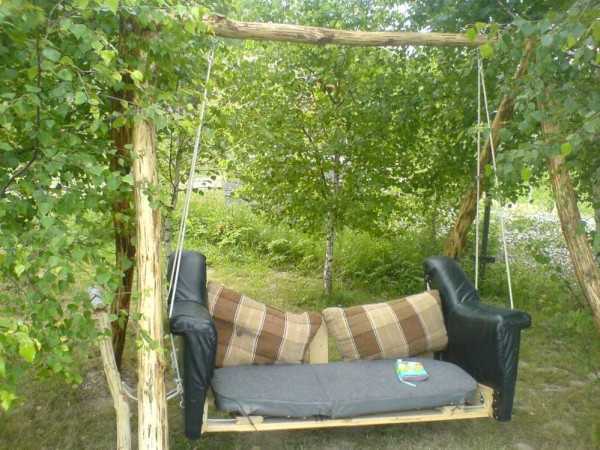

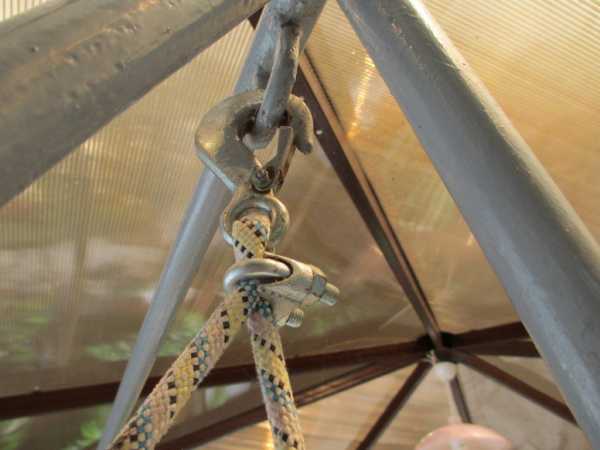

Использование веревок в устройстве качающегося кресла

Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:

  • более прочные, чем деревянные;
  • длительный срок службы;
  • он придает устойчивость при правильной установке и рациональном пользовании.

Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.

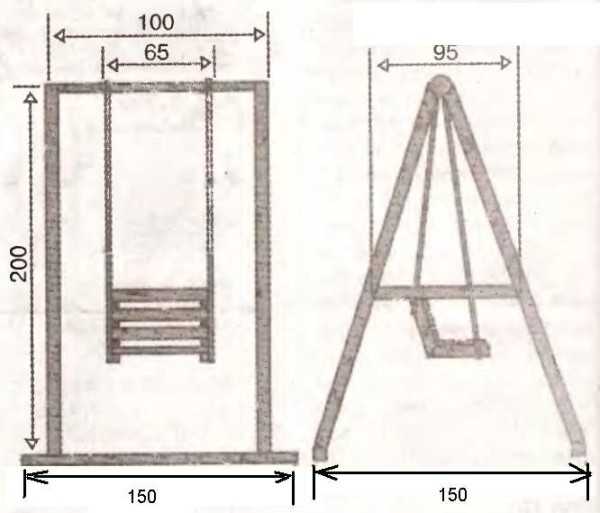

Рисунок с размерами каркаса из труб для установки в саду

Он должен содержать вид спереди, сбоку, прописанные размеры. Проще скорректировать недоработки в схеме, чем сделать это в реальности. Для изготовления качелей существует масса идей, есть различные схемы самых простых в изготовлении и наиболее распространенных моделей. Размеры можно использовать свои, но за основу взять готовую схему.

Схема взаимодействия различных элементов качающейся конструкции

Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от садовых качелей исключительно позитива, нужно соблюдать несложные правила.

Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.

Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду

Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.

При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра.
Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.

Вернуться к оглавлению

Заключение

Оказывается, создать райский уголок просто, когда стремишься к этому, ничто не остановит вас на пути к мечте. Украшением любого участка станут садовые качели. Вы сможете разместить пришедших гостей в уютные «голубели».

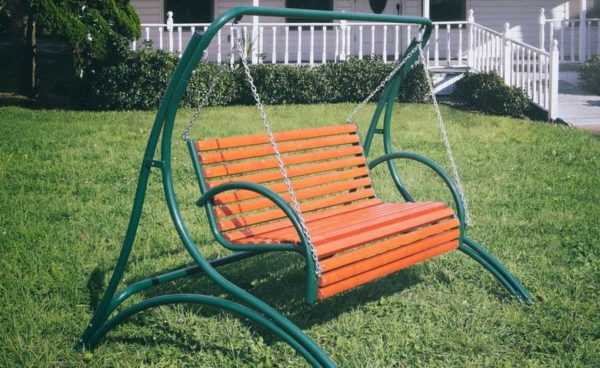

Вариант дизайна металлической конструкции кресла из труб

А если вы сделали их собственными руками, восторгу не будет предела. Прочитав эту статью, вы получили багаж знаний о строительстве, не забывайте делиться новыми познаниями со старыми друзьями.

proekt-sam.ru

Садовые качели из металла, дерева своими руками: чертежи

В большинстве случаев обустройство дачного участка соотносится с установкой качели. Для сборки подобного оборудования используются различные материалы, среди которых можно упомянуть обычные доски и автомобильные шины. Этот подход распространен, но не рационален, так как существуют специальные чертежи, облегчающие монтаж сооружения для качания из металла. Если четко им следовать, можно собрать устройство для приятного времяпрепровождения, коими являются обычные качели.

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

  • сварные;
  • сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

  • каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
  • каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

  • стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
  • переносные, соединяемые посредством анкерных болтов.

Дети до 6 лет

Малыши обладают небольшим весом, что позволяет создавать простые с точки зрения конструкции качели. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качели этого вида подойдет труба диаметром более 50 мм. Прежде чем приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания.

Далее используется металлический прут, который загибается так, чтобы он принял форму крюка. Длина такой заготовки должна составлять примерно 1 м с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

Как фиксировать сиденье

Для монтажа сиденья потребуется обеспечить возможность крепления подвеса, что может быть выполнено следующим образом:

  • применить хомуты соответствующего профиля, дополненные крюком для элемента крепежа;
  • сделать отверстия в перекладине и установить в них анкерные болты с закрепленной на конце петлей;
  • смонтировать подшипники, являющиеся надежным способом фиксации, но требующие постоянной смазки во избежание появления раздражающего скрипа.

Непосредственно само сиденье подвешивается за счет веревки из синтетики (альпинистского снаряжения), цепи или металлического троса (автомобильного). В этом случае не рекомендуется применять бытовые приспособления. Если будет выбран вариант с цепью, необходимо использовать изделие, выполненное из оцинкованной стали. Простая конструкция будет ржаветь, при этом покрасить ее окажется довольно проблематично.

Лучший материал для сиденья – дерево. Если предполагается установка большого посадочного места, то металлический каркас обязателен.

Конструкция на болтах

Если нет возможности использовать сварочный аппарат, рекомендуется собрать сооружение в виде буквы П на болтах. Для этого понадобится профиль, имеющий сечение 60 на 60 мм. Выбор именно такого изделия связан с тем, что он обладает большей прочностью по сравнению с конструкцией круглой формы. Опоры должны иметь длину около 3 м с учетом того, что около 50 см уйдет в землю для придания требуемой устойчивости.

Предполагаемая высота качели – 2 м. Что касается длины перекладины, то здесь доступна определенная вариативность, зависящая от того, сколько посадочных мест предполагается установить и какой их размер. Один каркас допускает монтаж до 3 сидений. Материал тот же – профиль сечением 60 на 60 или 60 на 40 мм.

Перекладина закрепляется на стойках посредством болтов, дополненных контргайками и шайбами Гровера. Для этого с помощью специального сверла подготавливаются требуемые отверстия, которые укрепляются за счет толстых металлических пластин, устанавливаемых изнутри.

Для завершения монтажа достаточно закрепить сиденье на подвесе.

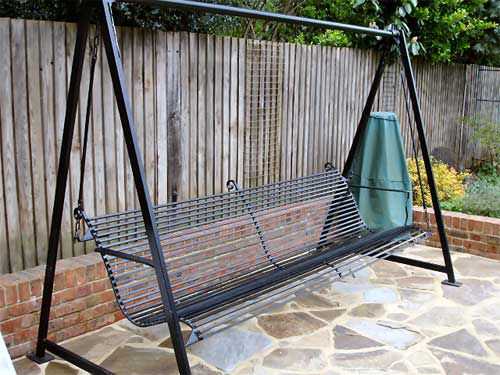

Качели в виде лавочки

Конструкция подобных устройств для качания несколько отличается от того, что было описано выше, так как в данном случае следует учитывать большую нагрузку. Такое сооружение должно выдерживать не только массивное сиденье, коим является лавочка, но и вес нескольких человек. Опоры здесь ставятся гораздо шире, а в качестве стоек используется труба большей толщины.

Для лучшего комфорта над качелями можно соорудить навес с целью защиты от солнечных лучей, который может быть выполнен из дерева, ткани или поликарбоната. Кроме того, дополнительное удобство создадут мягкие подушки.

Инструкция по изготовлению

Практически любой тип качели можно сделать самостоятельно, поскольку этот процесс довольно прост. Мы же рассмотрим несколько усложненный вариант устройства за счет того, что он предусматривает использование сварки. Такая работа выполняется в определенной последовательности:

  1. Нарезка деталей из труб: боковых стоек длиной 2 м, перекладины – от 1,5 до 2 м; подготовка 4 цилиндрических изделий, имеющих произвольную длину, которые необходимы для сборки основания.
  2. Зачистка труб посредством напильника или шкурки для избавления от заусениц.
  3. Сварка конструкций для основания под прямым углом.
  4. Крепление стоек к опорной части, затем перекладины к вертикальным элементам с применением специального аппарата.
  5. Рытье 4 ям глубиной не менее 80 см.
  6. Вставка в углубления металлических балок длиной, превышающей их глубину.
  7. Заливка ям раствором, приготовленным из цемента, щебня, песка и воды, взятых в пропорции 1:1:2:2. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
  8. Изготовление крючков для подвеса посредством анкеров с последующим их привариванием.
  9. Соединение собранного каркаса с торчащими из земли металлическими балками с использованием специального аппарата.
  10. Установка сиденья.

Второй вариант изготовления качели

Столбы

Для большей надежности боковины конструкции рекомендуется выполнять в виде буквы А. Но также каркас можно собрать из одинарных изделий, служащих для опоры, а требуемой устойчивости ему придают уголки, устанавливаемые внизу. Наиболее распространенным считается вариант, когда сначала сваривают основание из труб в виде прямоугольника, к которому крепят два треугольника, устанавливаемых вертикально, и перемычку, добиваясь тем самым визуального соответствия букве А. Если исключить металлическое основание, превращающее устройство для качания в передвижную конструкцию, необходимо позаботиться о бетонировании стоек.

Перекладина

Установленные треугольники дополняются перекладиной. Созданная таким образом конструкция фиксируется с помощью подготовленных траншей или ям, соблюдая выравнивание в обеих плоскостях. Затем углубления заливаются бетоном, которому требуется дать некоторое время для полного затвердевания.

Сиденье

Качели, ориентированные на взрослых, преимущественно имеют вид стандартной скамейки без ножек. Если же подобное устройство предназначается для детей, рекомендуется установить одноместное или двухместное сиденье.

Цепи

Несмотря на то что обустройство подвесов из цепей является дорогим удовольствием, это обязательно требуется сделать, поскольку подобные конструкции отличаются максимальной прочностью, способствуют раскачке и обусловливаются ярко выраженными признаками изнашивания, что позволяет вовремя заметить критический износ. Если качели ориентированы на детей, следует подвешивать мелкокалиберные цепи для исключения вероятности защемления пальцев.

Покраска

Окончательная сборка конструкции должна завершаться нанесением специального состава. Это делает собранное устройство более привлекательным и защищает его от коррозии.

Преобразователь ржавчины

Для предотвращения разрушения металлов применяется преобразователь ржавчины, нанесение которого обеспечивает формирование барьерной пленки на пути агрессивного воздействия среды. Обычно этот состав наносится на металл до покраски.

Шарикоподшипники для обустройства качели

С помощью шарикоподшипников можно создать сооружение, которое будет служить не один десяток лет. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких сооружений, избавляя также от появления скрипа.

Известно, что качели в виде буквы А – это наиболее оптимальная конструкция, однако она занимает много места. Мы же рассмотрим установку П-образных устройств, устойчивость которым придает собранная опора.

Для работы понадобятся:

  • труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
  • уголок 20 мм для вспомогательных стоек;
  • уголок 40 мм для раскосов;
  • уголок 63 мм для фиксации перекладины.

После этого можно переходить непосредственно к установке запланированной конструкции, что предполагает следующий набор действий:

  1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
  2. Выставляем столбы-опоры строго вертикально с использованием строительного уровня. Все части конструкции, которые будут закапываться в землю, желательно обмазать битумной мастикой.
  3. Привариваем горизонтальную опору из уголка 63 мм.
  4. В ямки по периметру устанавливаем элементы Г-образного сечения и привариваем их к горизонтальной направляющей.
  5. Заливаем в ямки бетон.
  6. Переходим к сборке узла на основе подшипников.

Для монтажа частей опоры используется металлическая лента толщиной 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами элементы опоры, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезков уголков, которые привариваются к узкой полосе.

Опорные столбы и качающиеся части сооружения должны отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами.

На заключительном этапе сборки остается только приварить остальные части конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохраняется за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Вариант качели на подшипниках

Разобьем поэтапно процесс работы по обустройству подобного сооружения для качания.

Этап I

Изготовление каркаса. Для этого понадобятся трубы 50 и 63 мм. Сначала собирается П-образная конструкция из двух изделий диаметром 63 мм и длиной около 3 м каждая, к которым горизонтально приваривается цилиндрическая деталь сечением 50 мм. Диагонали получившейся буквы П должны быть одинаковыми.

Этап II

Крепление подшипников. Чтобы установить сборочные узлы, требуется нарезать 5-сантиметровые детали из трубы 90 мм, а затем вставить в них подшипники и обварить, добиваясь сужения диаметра. Это позволяет удерживать части опоры в трубе, что должно быть дополнено привариванием металлических элементов с внешней стороны. После этого в получившуюся конструкцию необходимо вставить трубу 27 мм.

Этап III

Отверстия для подвесов и сварка устройства. К цилиндрической детали 27 мм необходимо приделать с помощью специального аппарата пластины с отверстиями для крепления крючка. Затем собранная конструкция приваривается к перекладине буквы П с использованием небольших плоских элементов. Этот процесс требует осторожности, так как внутри установлены подшипники. Место их монтажа должно быть смазано солидолом, а во время применения сварки следует использовать воду для охлаждения, чтобы исключить повреждение сборочных узлов.

Этап IV

Готовая рама устанавливается в подготовленные ямы и бетонируется. Из профильной трубы 20x20x2 мм изготавливается каркас для сиденья, что предполагает применение сварки.

Этап V

Полученная конструкция облагораживается отшлифованными досками, которые крепятся на болты. После чего каркас посредством сварки прикрепляется к цепям, а они в свою очередь подвешиваются на раму. Для этого можно использовать карабины, что позволяет с легкостью регулировать длину цепей.

Этап VI

Покраска собранного устройства для качания.



Похожие статьи:

vseprotruby.ru

Подробное описание сборки качелей из труб своими руками из различных материалов

Все меньше дети стремятся проводить свое свободное время на улице в то время, когда дома их ждут планшеты, смартфоны и прочие гаджеты. Чтобы задержать их на свежем воздухе подольше и заставить активно двигаться родители должны идти на всякого рода ухищрения. Наиболее простой, доступный и не затратный способ будет рассмотрен в данной статье.

Изготовление металлических качелей из труб своими руками простой конструкции

Для того чтобы изготовить изображенные на фото качели из труб своими руками необходимо приготовить такие инструменты и материалы:

1. Трубы следующих диаметров:

5 см – 1,5 м;
6.3 см – 6.2 м;
2.4 см – 8.4 м;
2.7 см – 1.2 м;
9 см — 1 м;
2х2х0.2 см – 5 м (профильная).

2. Подшипники – 2 шт. (внешний диаметр — 8.5 см, внутренний диаметр — 3 см).

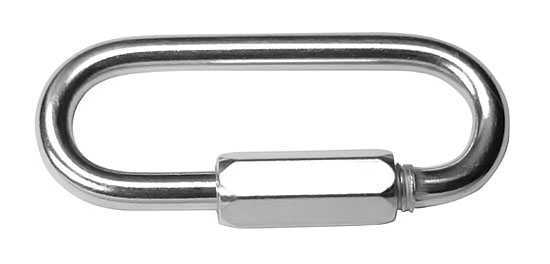

3. Карабины – 2 шт.

4. Цепь.

5. Пластина металлическая 5х0.5 см – 2 м.

6. Доски.

7. Сварочный аппарат.

8. Ножовка по металлу.

чертеж качелей из металлической трубы
чертеж подвесных качелей из металлической трубы

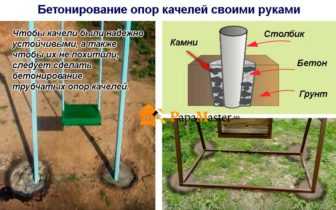

бетонирование опор качелей
элементы крепежа для подвесных качелей



ЧИТАТЬ ПО ТЕМЕ:

Детская площадка на даче своими руками станет для ребенка самым желанным уголком отдыха.

Сборка данной конструкции проходит в следующем порядке:

1. Отрез длиной 6.2 м распиливается на две равные части. Длина стоек выходит 3.1 м, их них 80 см будет находиться под землей, соответственно высота будущей конструкции 2.3 м.

2. Отрез длиной 1.5 м приваривается своими краями к верхушкам опор высотой 3.1 м.

3. От пластины отпиливаются два отрезка длиной по 10 см. В каждом из них проделывается по два отверстия диаметром по 3 см.

4. В верхние отверстия пластин продевается сегмент длиной 1.2 м. Пластины привариваются на расстоянии 20 см от краев сегмента.

5. От элемента диаметром 9 см отпиливаются два отрезка шириной около 5 см. Данные отрезки продеваются на верхнюю горизонтальную планку конструкции. В свободное пространство насаженных колец вставляются подшипники.

6. Далее кольца обвариваются и сжимаются таким образом, чтобы их форма обтекала окружность отреза, на который они насажены, и подшипники, вставленные в них. Готовые элементы имеют форму восьмерки. При обваривании колец важно периодически охлаждать подшипники.

7. Во внутренние отверстия подшипников вставляется отрез с приваренными к нему пластинами. Внешние края колец закрываются отрезками пластины для предупреждения выпадения подшипников из них.

8. Каркас устанавливается на место, края опор закапываются в землю и заливаются бетоном.

9. Отрез длиной 8.4 м распиливается на четыре равные части. К каждой опоре приваривается под наклоном при помощи небольших пятаков из металлической пластины по два сегмента диаметром 2.4 см.

10. В отверстия на отрезках пластин расположенных под верхней планкой продеваются карабины, к которым пристегивается цепь удерживающая сидение.

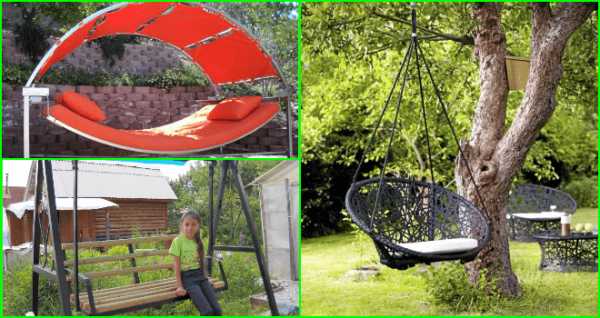

варианты конструкций качелей из металлической трубы

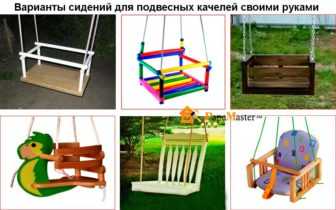

варианты сидений


Сборка простой пластиковой конструкции легкого веса

Для изготовления пластиковых качелей из труб своими руками следует приобрести следующие материалы и инструменты:

1. Труба диаметром 4 см.

2. Тройники У-образные – 4 шт.

3. Тройники Т-образные – 4 шт.

4. Уголки – 6 шт.

5. Сварочный аппарат.

6. Болты с крючками или кольцами, гайки.

Собираются данные качели из труб своими руками следующим образом:

1. Основной материал нарезается на три сегмента длиной 1.2 м, два сегмента — 2 м, четыре сегмента – 1.8 м.

2. К краям одного элемента (1.2 м) привариваются уголки. У оставшихся двух элементов отрезаются от краев участки, длина которых соответствует ширине тройников Т-образных. После данные тройники привариваются к каждому краю элементов, а после них привариваются уголки (соединительным элементом выступает небольшой отрезок основного материала).

3. К уголкам первого сегмента привариваются У-образные тройники посредством того же материала (по два с каждой стороны). Выходы тройников расположенные под уклоном должны располагаться зеркально по отношению друг к другу.

4. У-образные тройники верхней планки соединяются с уголками нижних планок посредством отрезов длиной 1.8 м.

5. Т-образные тройники нижних двух планок соединяются друг с другом отрезами длиной 2 м.

6. В верхней планке проделываются отверстия, в которые вставляются болты с крючками фиксируемые гайками. На крючки подвешивается сиденье.

ЧИТАТЬ ПО ТЕМЕ:

Простые и оригинальные кресло-качели легко сделать самому.

Приобретение данных конструкций совершенно не оправдано в финансовом плане. Даже пластиковые модели, на порядок менее крепкие, обойдутся в несколько раз дороже, нежели покупка материалов для самостоятельного изготовления приведенных примеров. Если опыта в сварочных работах не много, рекомендуется перед началом работ потренироваться в сварке небольших отрезков металлических либо пластиковых сегментов.

papamaster.su

дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Содержание статьи

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Как построить беседку из дерева своими руками читайте тут.

Делаем качели своими руками из дерева

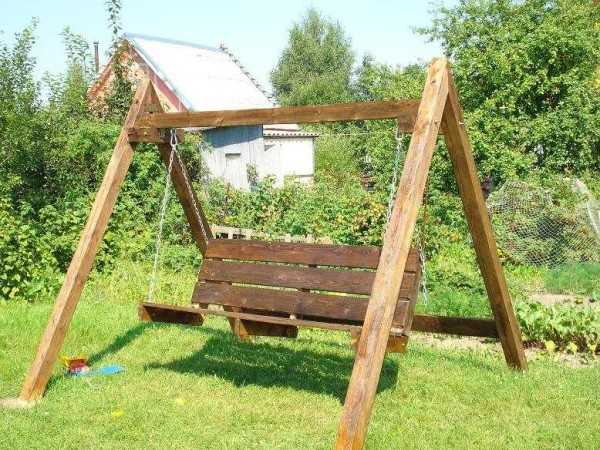

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

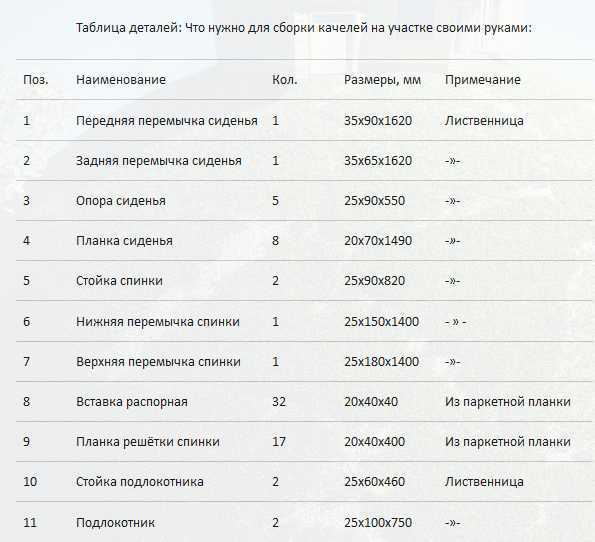

Перечень материалов для изготовления качели-скамьи
Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Тут добавлена перекладина, разъезжаться нечему
Самая простая конструкция, но «ноги» могут разъезжаться
Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает…

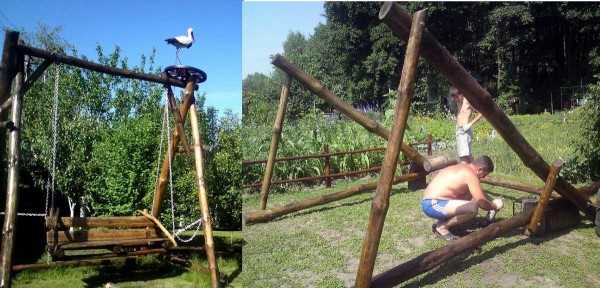

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Такие металлические качели своими руками можно сделать при наличии трубогиба

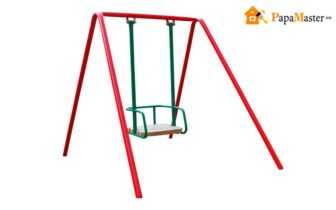

Это вариант из металла самой первой конструкции
Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

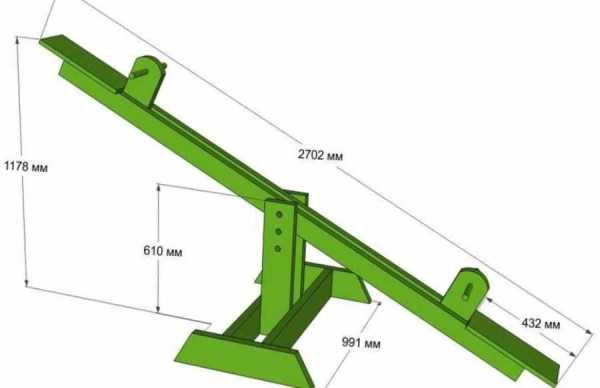

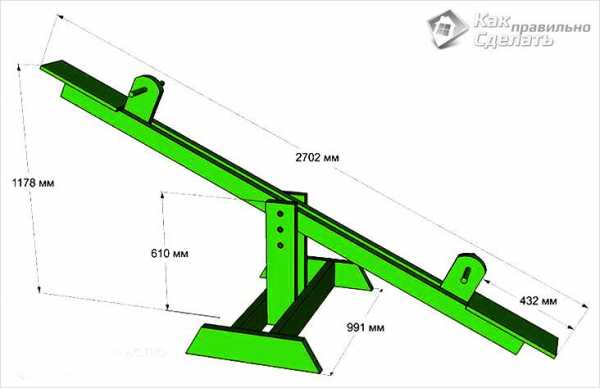

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

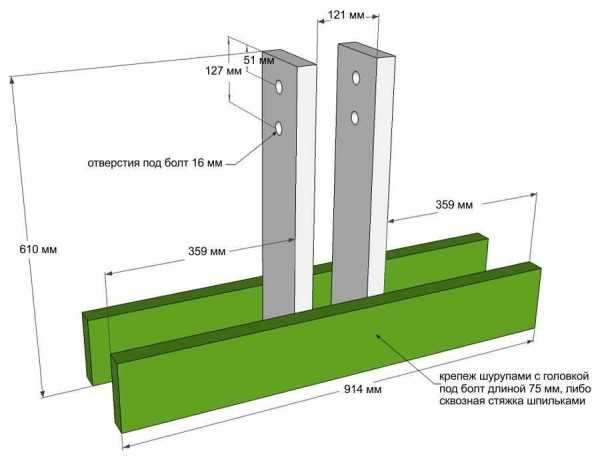

Стойки для качели-балансира

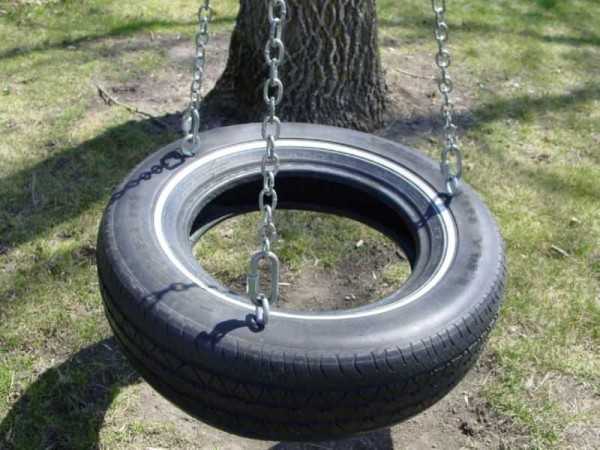

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

stroychik.ru

Качели своими руками из трубы без сварки


Как сделать качели из труб своими руками

Изготовление качелей самостоятельно – не только увлекательное, но и в тоже время прибыльное занятие. Такие качели позволят сэкономить порядка 50–70 % от стоимости качелей, которые продаются в магазине. Перед работой руками, немного следует поработать головой и составить необходимый план действий, сделать список всех необходимых материалов и инструментов, а самое главное определиться с моделью будущих качелей.

Материалы для изготовления качелей

Качели из труб ПВХ

Основное требование, которое предъявляется качелям – это выдержка больших нагрузок, поэтому их следует изготавливать из прочных материалов. Детские качели должны выдерживать вес до 200 кг, а поэтому их следует изготавливать лишь из толстостенных труб с внутренним сечением 40х40 мм, толщина такой трубы должна быть не менее 1 мм.

Для взрослых качелей применяются трубы от 7 мм и толщиной стенки от 2 мм. Для изготовления сиденья потребуются листы фанеры или плотная доска. Для этой цели можно также использовать: • сиденья от стульев; • столешницу; • двери;

• пластик (или пластиковые трубы).

o-trubah.com

Садовые качели из металла своими руками (38 фото): изготовление столбов, перекладины, сиденья и цепей. Покраска конструкции

Статьи

Тема этой статьи — металлические садовые качели своими руками. Она ориентирована на непритязательного владельца садового участка, который хочет обзавестись качелями с минимальными затратами времени и сил. В частности, нам предстоит обойтись без сварки: вся конструкция будет собрана на болтах.

П-образные качели с вкопанными столбами могут быть собраны без сварки.

Устройство

Итак, каким может быть устройство максимально простых качелей?

  • Основой конструкции станут две вертикальные стойки из профильной трубы размером не менее чем 60х60 мм. Она будут вкопаны и забетонированы. Высота над уровнем грунта — 2 — 2,5 метра; под землей окажется не меньше метра длины столбов.

Обратите внимание: именно профильная труба нами выбрана потому, что при той же массе погонного метра (от которой практически линейно зависит цена трубы) она обеспечивает большую жесткость.

  • Горизонтальная перекладина — прямоугольная труба размером от 60х40 и длиной 1,5 — 2 метра (в зависимости от предполагаемой ширины сиденья). Ее большая сторона будет ориентирована вертикально, поскольку именно в этом направлении будет направлен вектор нагрузки. Крепиться к столбам она будет болтами М16 с гроверами и контргайками, которые не дадут резьбам раскручиваться.
  • Основой сиденья станет пара отрезков уголка размером 40х40 и длиной 40 (для сиденья без спинки) или 80 (для сиденья со спинкой) сантиметров.
  • Сиденье будет вывешено на оцинкованной цепи с карабинами. Снизу карабины будут зацеплены за просверленные в уголке отверстия; сверху для них будут предусмотрены два рым-болта.

Рым-болт.

Обратите внимание: к сожалению, встречающиеся в сети чертежи садовых металлических качелей своими руками ориентированы на использование сварки и непригодны для наших целей.

Как правило, чертежи садовых качелей из металла своими руками подразумевают использование сварки для соединения деталей.

Приступаем к работе

Итак, цели сформулированы. Перейдем в более практическую плоскость — к техническим проблемам и их решениям.

Столбы

Работа по их установке начинается с рытья котлованов. И, как водится, сразу возникает проблема: глубокую и узкую яму лопатой не выкопать.

Решением станет использование садового бура. Глубина ям нами уже упоминалась — около метра; предпочтительно использование бура, умеющего выполнять расширение ямы на уровне дна: расширение бетонирования помешает пучинистому грунту вытолкнуть столбы при замерзании.

Дно ямы засыпается тонким слоем щебня; затем столбы выставляются по отвесу, после чего яма засыпается щебнем. Засыпка уплотняется ручной трамбовкой.

Полезно: простейшая трамбовка получается из отрезка бревна или бруса. К одному из торцов длинными саморезами или гвоздями крепится рукоятка из бруска 50х50, оструганного по краям под кругляк.

На фото– процесс бетонирования.

После того, как столбы надежно зафиксированы в вертикальном положении, уплотненный щебень заливается жидким цементно-песчаным раствором. Как правило, для бетонирования столбов используется бетон марки прочности М100. При самостоятельном приготовлении бетона стоит придерживаться следующих пропорций:

Марка по прочностиСоотношение цемента М400, песка и щебня
М1001 : 4,6 : 7,0
М1501 : 3,5 : 5,7
М2001 : 2,8 : 4,8
М2501 : 2,1 : 3,9
М3001 : 1,9 : 3,7
М4001 : 1,2 : 2,7
М4501 : 1,1 : 2,5

Отверстия размечаются и сверлятся 16-миллиметров сверлом; затем перекладина притягивается болтами (как уже говорилось, с гроверами и контргайками). Рым-болты вставляются в вертикально просверленные в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Место под рым-болт следует усилить

Сиденье

Инструкция по сборке сиденья без спинки сложностью не отличается:

  • В одной стороне каждого уголка сверлится пара отверстий под карабины для подвески, в другой — ряд отверстий для крепления брусков сиденья.
  • Строганные бруски сечением 50х50 притягиваются к уголку болтами с полупотайными головками. Размер — М6 — М8.

Кстати: при небольшой (не более 60 см) ширине сиденья вместо бруска можно использовать толстую фанеру (15 — 18 мм). Для защиты от влаги она предварительно пропитывается подогретой на водяной бане олифой; пропитка выполняется как минимум на два раза.

Как согнуть без сварки уголок для сиденья со спинкой?

  1. В одной его стороне делается треугольный вырез. Угол выреза равен разности 180 градусов и предполагаемого угла между спинкой и сиденьем.

Чтобы получить угол между спинкой и сиденьем в 120 градусов, нужно вырезать треугольник с 60-градусной вершиной.

  1. В месте выреза уголок сгибается.
  2. В стороне с вырезом сверлятся отверстия с шагом 15 см.
  3. Положение уголка фиксируется фанерной накладкой на уже знакомых нам болтах с полупотайными головками М6 — М8.
  4. Излишки резьбы, торчащие из гайки, срезаются заподлицо.
Цепи

Их длина подбирается таким образом, чтобы сиденье без спинки было строго горизонтальным, а сиденье со спинкой было опрокинуто назад на 10-15 градусов. Для крепления используются оцинкованные или выполненные из нержавейки карабины с пружинной защелкой или с резьбовой муфтой.

Карабин с защелкой. Обратите внимание на наличие зацепа на защелке: он не даст карабину разогнуться при любой нагрузке.

Карабин с муфтой.

Покраска

И сварные, и собранные на болтах, и кованые садовые качели нуждаются в покраске. Дело не только в эстетике: сталь, знаете ли, ржавеет при контакте с водой и воздухом. (См. также статью Дачный дизайн: особенности.)

Чем красить нашу конструкцию?

Все детали следует тщательно загрунтовать

  • Доступное и проверенное временем решение — алкидная эмаль ПФ-115. Под нее сталь грунтуется глифталевым грунтом ГФ-021; поверхность предварительно зачищается металлической щеткой.
  • Очень интересна для этих целей так называемая резиновая краска. Она может наноситься поверх той же ГФ-021 или без предварительного грунтования. Краситель отлично держится и на стали, и на деревянных поверхностях.

www.samsvar.ru

инструкции и чертежи деталей на детские качалки

Качели во дворе своего дома – это одна из центральных конструкций. Они могут быть одноместными детскими, но лучше выбрать более прочный и вместительный вариант. Зная, как сварить качели, и обладая небольшими навыками проведения сварочных работ, можно изготовить и установить полезную конструкцию из металла своими силами.

Изготовление сиденья

В продаже представлены различные варианты по ширине и отделке. Но цена на такую продукцию достаточно высока, поэтому напрашивается желание сварить простые качели для ребенка самостоятельно.

Перед работой необходимо продумать всю конструкцию, сделать чертежи или эскизы. Для начала работ нужно определиться с размером сиденья. От этого зависят общие габариты качелей.

Размеры

Самый простой вариант качалки – это доска, закрепленная с помощью веревок на дереве. Но большинство людей заинтересовано в капитальной конструкции, способной послужить нескольким поколениям, поэтому хотят сварить металлические качели.

Обычно их делают из толстостенных труб диметром 50 мм. Для точного расчета необходимо определиться с количеством человек, которые одновременно будут кататься на качелях.

Принято брать длину сиденья на 1-го человека в среднем 600 мм, но может понадобиться и большее расстояние. Если будет кататься двое-трое седоков, принято добавлять на каждого 1 м.

По форме это может быть простое сиденье, может быть лавочка со спинкой. Все зависит от фантазии и возможностей исполнителя. Распространенный вариант – сиденье на двоих человек длиной 1600 мм.

Материалы

Чтобы сварить прочное сидение, понадобится:

  • уголок с полкой 30 мм;
  • профильная труба 25/25;
  • стальная пластина толщиной 4 и шириной 40 мм;
  • деревянные доски, толщиной 50 мм;
  • морилка и пропитка по дереву;
  • грунтовка и краска по металлу.

Это основные материалы для изготовления сиденья. В дополнение можно сварить каркас для небольшой спинки шириной 400 мм. В этом случае на качелях будет безопаснее кататься.

Из уголка изготавливают вначале нижнюю деталь. Собирают ее с учетом закрепления досок для сидения. Полки должны образовать короб. К лицевой стороне по углам приваривают 2 стоевых отрезка профиля длинной 250 мм. Под углом 200 закрепляем профиль длиной 400 мм.

Пластину отрезают больше ширины основы на 100 мм. Зачищаем все кромки напильником для удаления заусениц и придания граням полукруглой формы. На высоте 250 мм пластину приваривают к задним стоевым деталям.

Ставят маленькие прихватки к передним стойкам, а выступающий край изгибают по диаметру круглой трубы и закругленный конец внизу прихватывают к стойке.

Получаются безопасные поручни для качелей. После этого на задней части из профиля делают перемычку вверху стоек. Отмеряют середину спинки и приваривают к ней перемычку пластины из металла.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва. Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз.

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Подвешивание сидения

Теперь следует определиться со способом закрепления сидения к основной конструкции качелей. Иными словами, понять, как его лучше подвесить. Есть несколько вариантов:

  • закрепить с помощью веревки или каната;
  • при помощи металлических цепей;
  • деталями для крепления, изготовленными из профильной трубы.

У каждого из способов есть преимущества и слабые места.

Веревка или канат не очень долговечные материалы, не устойчивые к воздействию атмосферных явлений и со временем из-за трения могут порваться. К тому же такие качели будет постоянно перекручиваться и запутываться. Этот вариант не очень надежен, хотя он простой и быстрый.

Цепи – долговечный материал, неподверженный воздействию атмосферы. Они имеют гальваническое покрытие и не разрушаются сильной коррозией. Установить довольно просто.

На верхней перемычке качели надо сварить 2 скобы с кольцами. На сиденье по углам сварить кольца со вставленными одинаковыми отрезками цепи.

Наверху они закрепляются попарно к кольцам. Для этого на кольце делают разрез и в него вставляют звено цепи. Затем место разреза заваривается. Конструкция долговечная, простая в изготовлении, но имеется один минус – она постоянно перекручивается и путается.

Третий способ с использованием профильной трубы наиболее подходит требованиям долговечности и безопасности. Для этого по бокам лавочки надо сварить 2 стоевых детали необходимой длины. Затем их прикрепляю к втулкам с запрессованными подшипниками. Это безопасный, долговечный и надежный метод.

Установка рамы

Необходимо определиться со способом крепления рамы качелей. Если она будет переносной, то внизу всю конструкцию необходимо перевязать профильной трубой и закрепить с помощью костылей, забиваемых в землю. В случае стационарной установки, копают траншею на штык лопаты, вставляют закладные элементы и заливают фундамент бетоном.

Высота качелей должна быть не менее 2,5 мм, ширина основания 1 м. Качели из труб делают в форме буквы «А». Отрезают 4 отрезка толстостенной круглой трубы длиной 3 м.

Из профильной трубы делают основание размером 3×1 м. Толстостенную трубу зарезают под угол. Вверху, в месте соединения, углы зарезают под большим градусом, а внизу устанавливают по углам основания. Прихватывают все детали сваркой.

Затем надо сделать верхнюю перемычку, и сварить раму в единое целое. Для придания жесткости конструкции, места соединения деталей (узлы) закрепляют косынками из листового металла.

Все стыки проваривают, оббивают, проверяют качество сварки. Зачищают стыки болгаркой с зачистным камнем, после чего устанавливают раму качелей на фундамент и приваривают к закладным деталям.

Последние этапы работы

Осталась работа по креплению сидения на стоевых деталях к перекладине качелей. Необходимо купить 4 подшипника с внутренним диаметром 15 мм. По наружному размеру подбирают втулку и запрессовывают по 1-му подшипнику с каждой стороны. Напрессовывают втулки на пруток диаметром 15 мм.

Надо загнуть пруток, и получившуюся скобу приварить к верхней перемычке. Эти узлы также необходимо укрепить дополнительными косынками. Теперь выставляют сидение на достаточном расстоянии от пола и приваривают стоевые детали к втулкам. Этот стык сваренных деталей должен быть качественным.

Остается зачистить стыки болгаркой, а напильником – все заусеницы. Металлические детали обезжиривают и наносят грунтовку, красят масляной краской для наружных работ. После высыхания, устанавливают деревянные детали спинки и сидения.

Садовые качели готовы. Теперь дети и взрослые смогут наслаждаться отдыхом на свежем воздухе. Можно дополнительно оборудовать качели тентом из брезента или просто установить пляжный зонтик.

svaring.com

Изготовление садовых качелей из металла своими руками чертежи

Рассмотрим, как изготовить садовые качели своими руками из металла (чертежи и последовательность работ приведены ниже). Наверняка на каждом загородном участке есть тихое, уютное место, где теплым вечером может собраться все семейство, где можно поиграть с детьми и просто спокойно пообщаться.

Если изготовить качели из металла своими руками и дополнить такой уголок, он станет еще уютнее. Здесь можно будет посидеть в одиночестве с книгой или понаблюдать за шумными играми детей.

Виды качелей и материалы для них

Конструкции могут быть изготовлены из различных материалов, но самые долговечные и надежные — садовые качели из металла. Металлические качели можно разделить на следующие виды:

  • одно- и многоместные;
  • для качания сидя и стоя;
  • плоская доска, диван, стул, кокон и др.

Выбор зависит от возможного количества любителей покачаться и вкусов хозяев. Если делают качели для ребенка, то главное — это обеспечить безопасность, если для любителя уютно уединиться — совсем другая конструкция, а для небольшой компании подойдет удобный раскачивающийся диванчик.

Детские качели обязательно должны быть безопасными

Возможны одно- или двухместные сооружения, объединенные в композицию. Все зависит от вкусов и желаний, в соответствии с которыми выбирается конструкция.

Конструкции из металла дают волю полету фантазии по форме и размерам будущих качелей

Как сделать качели из металла, какие материалы применить? Для изготовления можно использовать профили, трубы круглые и профильные, уголки, пруты, полосы из различных металлов.

Применение оцинкованных материалов продлит срок службы всей конструкции.

Могут потребоваться цепи и различные кольца, карабины для подвешивания к опоре. Для придания экзотики подвесы можно покрыть растительными волокнами. Подробнее о том, как составить чертеж качелей смотрите в этом видео:

Проектирование

Изготавливать качели из металла своими руками начинаем с их проектирования и в первую очередь определяем, кто будет пользоваться ими и как. Качели металлические для детей должны рассчитываться на активное раскачивание, и обязательно рядом не должно быть деревьев, строений и любых предметов, способных травмировать ребенка.

Хорошо расположить качели под деревом или у ручья

Для тихого отдыха взрослых людей конструкцию располагаем рядом с горкой или клумбой, а если есть свой прудик или искусственный ручей — рядом с ними. Приняв решение о месте расположения и назначении, рисуем желаемую конструкцию. Готовый эскиз — это предварительная схема будущего изделия.

Теперь необходимо уточнить детали, учитывая принципы изготовления. Для этого рассмотрим последовательность создания металлических качелей своими руками, чертежи приведены ниже. Данные конструкции просты, универсальны и проверены временем многими пользователями. Проектируя, следует учесть, что ширина сиденья для одного человека — 0,5 м.

Необходимые материалы и инструменты

Для того чтобы изготовить качели из металла, могут потребоваться такие инструменты:

  • болгарка с отрезными кругами, наждачная бумага;
  • рулетка, уровень;
  • ножовка по металлу, ножовка по дереву, пассатижи, молоток;
  • дрель со сверлами по дереву и металлу;
  • сварочный аппарат, электроды, держатель, рукавицы, маска;
  • торцевые и рожковые ключи, шуруповерт;
  • штыковая лопата и садовый бур;
  • кисти и валик.

Потребуется подготовить и материалы:

  • стальные трубы Д=50 мм;
  • стальной уголок, полоса, арматурные прутья;
  • гайки и болты;
  • подшипники, болты с кольцами, карабины с фиксатором;
  • грунтовка по металлу и краска;
  • доски для сиденья;
  • поликарбонат для навеса;
  • цемент, песок и щебень для приготовления бетона.

Изготовление качелей

Процесс изготовления можно разделить на стадии.

Сначала в соответствии с чертежами выбранной конструкции нарезаем трубы для каркаса и сиденья. В середине перекладины привариваем два крюка для подвешивания сиденья или крепим кольца. Если сиденье будущей конструкции деревянное, нарезаем и шлифуем доски. Для удобства делаем спинку из стержней и полосы. Наклон спинки — около 15°.

Соберите опоры качели с помощью сварки

Собираем опору с помощью сварки или болтов. Теперь ее необходимо установить. П-образную опору можно вкопать в землю примерно на 1 м, верхнюю часть забетонировать. А-образную опору крепим по углам с помощью четырех крючьев из прутьев, прутья закапываем также примерно на метр в землю, верхнюю часть бетонируем.

После застывания бетона подвешиваем сиденье с помощью цепей или крепкой веревки. По углам сиденья сверлим отверстия и фиксируем в них цепи или веревки.

Можно установить сооружение без опоры, например, на веранде.

Для качелей с навесом собираем каркас последнего и крепим его к опоре сваркой или с помощью болтов. Затем к каркасу саморезами крепим лист поликарбоната. Подробнее о самодельных качелях смотрите в этом полезном и актуальном видео:

Собранную конструкцию тщательно зачищаем металлической щеткой от грязи и ржавчины, затем обезжириваем и грунтуем. После высыхания грунтовки покрываем каркас качелей и сиденье краской, желательно на алкидной основе или резиновой.

Создавая качели своими руками, следует учитывать вес людей, которые будут качаться.

Чем больше вес, тем крепче нужны опоры. Возможно, даже проще и безопаснее подвесить сиденье на крепкий сук дерева.

Следует внимательно оценить и место установки готового изделия. В выбранном месте не должно быть камней и предметов, которые могут причинить травмы. Нежелательно ставить качели садовые на твердых дорожках. Предпочтительнее установить их на газоне или на песчаной площадке. Дополнительно можно уложить на сиденье большую мягкую подушку.

Уход и хранение качелей

Обладая серьезными преимуществами перед конструкциями из других материалов, металлические качели, изготовленные своими руками, требуют периодического ухода, т.к. металл может ржаветь. Необходимо время от времени осматривать конструкцию, зачищать поржавевшие места и подкрашивать их. Рекомендуется обрабатывать такие участки преобразователем ржавчины, превращающим окислы в защитную пленку. После обработки такие места необходимо окрасить.

Проржавевшие места рекомендуется подкрашивать

Места подвеса нужно смазывать маслом, что избавит от скрипа и увеличит срок службы.

После окончания дачного сезона сиденье с цепями рекомендуется снять и убрать на хранение в дом или кладовую, что продлит срок эксплуатации.

Похожие статьи

landshaftt.ru

Качели своими руками чертежи из металла трубы фото – Как сделать садовые качели из металла своими руками: чертежи, фото, видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
