Саморезы ГОСТ по дереву: классификация и достоинства
Главными элементами в строительстве и ремонте, которые обеспечивают устойчивость конструкции, считаются обычные саморезы. Развитие технологий позволяет совершенствовать структуру детали, создавая новые виды крепежей для любых материалов. Благодаря этому, существует возможность выбрать соответствующие госту саморезы по дереву или металлу.Имея представление об основных преимуществах использования детали, понимая их отличия, можно максимально крепко соединить материалы для строительства или ремонта, что гарантирует увеличение срока эксплуатации объекта.
Основная информация и преимущества использования
Главной особенностью саморезов является наличие специальной резьбы вдоль всей длины крепежа и достаточно острый конец. Подобные свойства позволяют беспрепятственно проникать в текстуру стройматериала не изменяя его форму и не вызывая трещин на поверхности. Наиболее широко распространенными считаются детали для дерева. Расстояние между линиями резьбы достаточно большое для того, чтобы скреплять между собой не слишком твердые материалы, сохраняя их структуру.

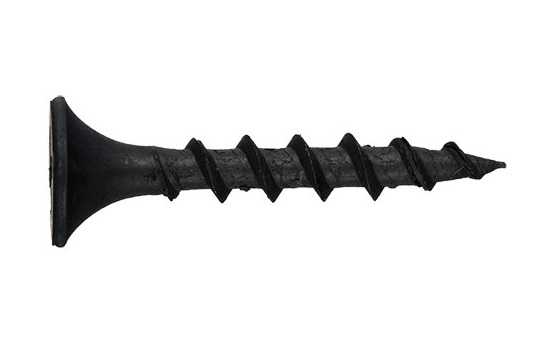

Саморезы по дереву.
Параметры самореза колеблются в пределах нескольких сантиметров. Как правило, длина шурупа варьируется от 1,1 см до 20 см. В работе с последними моделями используют шуруповертку, поскольку обыкновенное вкручивание при помощи отвертки считается трудоемким процессом.
Все саморезы производятся согласно гост 1145. Принятые в 80-х годах прошлого столетия нормы действуют до сих пор, благодаря чему, продукция разных потребителей идентична, качественна и характеризуется долгим сроком службы. Широкий ассортимент продукции и постоянный спрос со стороны потребителей объясняется наличием значительных преимуществ. К главным достоинствам относят:
- Облегчение ремонтных и строительных работ, в частности процедур связанных с креплением материалов.
- Защита материалов от деформации при фиксации.
- Наличие разных головок, которые подходят под определенный тип поверхности.
- Бюджетная стоимость.
- Стойкость к вредному воздействию воды.
Популярной областью использования данных деталей является создание мебели, строительство деревянных каркасов, ремонт отделки помещения, изготовление конструкций из древесины.
Принятая классификация шурупов
Согласно с государственным стандартом 1145-80 саморезы изготовляются из трех типов сырья. В процессе производства данных крепежей используют:
- Низкоуглеродистую сталь;
- Углеродистую сталь;
- Коррозионностойкую сталь.
Для улучшения технических характеристик внешнюю поверхность детали покрывают оцинкованными или хромированными составами.
По параметрам и целевому предназначению крепежи бывают:
- Черные оксидированные. Имеют достаточно широкую резьбу, компактную шляпку.
- Желтопассированные. Покрыты специальным средством, которое защищает от разрушений и возникновения ржавчин. Для самореза желтого по дереву характерно наличие резьбы на всей длине ножки детали и высокая рыночная цена. Дополнительно, они могут быть представлены в белом цвете.
«Желтые» саморезы по дереву.
- Глухари. Толстые фиксаторы, используемые для закрепления материалов из плотных пород древесины.
Каждая из представленных групп деталей имеет свои особенности, которые регламентируют основные сферы их использования.
Нормативы Государственного стандарта
Главные нормы массы, технических и качественных характеристик прописаны в гост 1145-80. Документ диктует допустимую форму шляпки, размер внутренней поверхности, оптимальную длину «тела» и т.д. Название самореза предусматривает указание конкретного исполнения крепежа, величины диаметра, параметров резьбы, группы материала, объема внешнего покрытия.
Согласно с установленным документом, допускается производство крепежей с размерами в пределах от 0,7 см до 10 см. Каждая категория подразделяется на подгруппы, для которых характерны определенные величины диаметра головки.
Саморез по ГОСТу.
Действующий норматив состоит из четырех частей. В первой содержатся схемы нескольких вариантов исполнения. Саморез может иметь плоскую или углубленную потайную головку, с ножкой полностью или частично покрытой резьбой. На чертежах прописывается обозначение главных элементов данных шурупов, на которые необходимо уделять отдельное внимание в процессе производства и проверки качества. К важным параметрам относятся:
- Внешний диаметр и шаг резьбы;
- Размеры шляпки;
- Характеристики шлица (номер, радиус и глубина).
Отдельным положением в стандарте прописаны значения массы и допустимые отклонения данного параметра от установленной нормы.
Основное кодирование предусматривает использование числовых обозначений данных характеристик, благодаря чему ускоряется процесс поиска необходимой модели для покупки.Примерная маркировка имеет следующий вид Шуруп 2-3х20,016 ГОСТ 1145-80.Первая цифра определяет вариант исполнения детали, число 3 обозначает оптимальный диаметр шляпки, а величина 20,016 указывает на толщину элемента крепления с учетом возможного покрытия. Подобная практика учета деталей позволяет быстро находить необходимые для определенной поверхности шурупы.
Заключение
Долговечность конструкции определяется тем, насколько качественно зафиксированы отдельные ее элементы. Рекомендуется подбирать саморез такого вида и типа, который подходит под определенный тип обрабатываемого сырья. При выборе деталей крепления обращают внимание на цель их использования, размеры шляпки, материал, применяемый в процессе производства инструментов.
От длины шурупа и параметров внутреннего углубления головки зависит способ фиксации стройматериалов. Детали свыше 15 см вкручиваются шуруповертом в место, предварительно просверленное дрелью.
Подобная практика позволяет качественно соединить элементы, сохранив при этом целостность обрабатываемой поверхности. Во время работы с саморезами придерживаются основных правил безопасности, поскольку любая ошибка может испортить внешний вид древесины, деревянных панелей, досок.
Видео: саморезы по дереву — особенности
derevostroika.ru
ГОСТ 1145-80* «Шурупы с потайной головкой. Конструкция и размеры»
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 1145-80
(СТ СЭВ 2327-80)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ Конструкция и размеры Countersunk head wood screws. |
ГОСТ (СТ СЭВ 2327-80) |
Дата введения 1982-01-01
1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.
Стандарт полностью соответствует CT СЭВ 2327.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2).
2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
_________________
* Размеры для справок.
Таблица 1
мм
|
Диаметр резьбы d (пред. откл. h14) |
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
|
|
Внутренний диаметр резьбы d2, не более |
1,1 |
1,4 |
1,7 |
2,1 |
2,4 |
2,8 |
3,5 |
4,2 |
5,6 |
7,0 |
|
|
Шаг резьбы Р (пред, откл. ± 0,2 Р) |
0,8 |
1 |
1,25 |
1,25 |
|||||||
files.stroyinf.ru
Изображение | Наименование по DIN и размеры | DIN | ГОСТ | ISO |
Шуруп саморез с полукруглой головкой с буртиком и крестообразным шлицем для листового металла | DIN 968 | |||
Винты самонарезающие с невыпадающими плоскими шайбами (комбинированные) | DIN 6901 | |||
Винт самонарезающий, резьбовыдавливающий Taptite, цилиндрическая головка со сферой, крестообразный шлиц Pz | DIN 7500 C | |||
Винт самонарезающий, резьбовыдавливающий Taptite, шестигранная головка с фланцем | DIN 7500 D | |||
Винт самонарезающий, резьбовыдавливающий Taptite, потайная головка шлиц Pz | DIN 7500 M | |||
Винт шуруп самонарезающий с шестигранной головкой с фланцем | DIN 7504 К | |||
Шуруп саморез с длинным буром, шестигранная головка с фланцем | DIN 7504 К | |||
Винт шуруп самонарезающий с полукруглой уменьшенной головкой | DIN 7504 M (N) | |||
Винт шуруп самонарезающий с потайной головкой | DIN 7504 P | |||
Винт самонарезающий с шестигранной головкой, диаметр от 3 до 8, длина от 8 до 50 | DIN 7513 A | |||
Винт самонарезающий с цилиндрической головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 B | |||
Винт самонарезающий с потайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 F | |||
Винт самонарезающий с полупотайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 G | |||
Винт самонарезающий с крестообразным шлицем Ph, форма А — линзообразная головка, форма D — потайная головка, форма E — полупотайная головка. | DIN 7516 A | ГОСТ 10621-80 | ||
Саморез шуруп, винт самонарезающий по дереву с цилиндрической головкой со шлицем и полной резьбой диаметр от 2,2 до 8, длина от 6,5 до 70 | DIN 7971 | ISO 1481 | ||
Саморез шуруп, винт самонарезающий по дереву с потайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 | DIN 7972 | ISO 1482 | ||
Саморез шуруп, винт самонарезающий по дереву с полупотайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 | DIN 7973 | ISO 1483 | ||
Саморез шуруп для тонких металлических листов, шестигранная головка, форма С — заострен; диаметр от 2,2 до 8, длина от 6.5 до 70 | DIN 7976 | ISO 1479 | ||
Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полукруглая (линзообразная) головка; диаметр от 2.2 до 8, длина от 6.5 до 70, форма С — с заостренным концом | DIN 7981 | ГОСТ 10621-80 | ISO 7049 | |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, профиль Torx, полукруглая (цилиндрическая со сферой) головка, форма С — с заостренным концом | DIN 7981 | ГОСТ 10621-80 | ISO 7049 | |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, потайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70 | DIN 7982 | ГОСТ 10619-80 | ISO 7050 CH | |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полупотайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70 | DIN 7983 | ГОСТ 10620-80 | ISO 7051 CZ |
metiz.tw
ГОСТ 11652-80 Винты самонарезающие с потайной головкой и заостренным концом для металла и пластмассы. Конструкция и размеры (с Изменением N 1), ГОСТ от 30 декабря 1980 года №11652-80
ГОСТ 11652-80
Группа Г32
МКС 21.060.10
Дата введения 1982-01-01
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. N 6110 дата введения установлена 01.01.82
Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.91 N 399
ВЗАМЕН ГОСТ 10619-63, ГОСТ 11652-65 в части винтов с заостренным концом
ИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1985 г. (ИУС 7-85).
1. Настоящий стандарт распространяется на самонарезающие винты с потайной головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.
2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл.1, 2.
Чертеж. Конструкция и размеры винтов
Исполнение 1
Исполнение 2
__________________
* Размер для справок.
Таблица 1
Размеры, мм | |||||||
Номинальный диаметр резьбы | 2,5 | 3 | 4 | 5 | 6 | 8 | |
Шаг резьбы | 1,25 | 1,75 | 2,0 | 2,5 | 3,5 | ||
Диаметр головки | Номин. | 4,7 | 5,6 | 7,4 | 9,2 | 11,0 | 14,5 |
Пред. откл. по h 14 | -0,30 | -0,36 | -0,43 | ||||
Высота головки, , не более | 1,50 | 1,65 | 2,20 | 2,50 | 3,00 | 4,00 | |
Ширина шлица | Номин. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 |
Не менее | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | |
Не более | 0,80 | 1,00 | 1,20 | 1,51 | 1,91 | 2,31 | |
Глубина шлица | Не менее | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 |
Не более | 0,73 | 0,85 | 1,10 | 1,35 | 1,60 | 2,10 | |
Допуск биения в заданном направлении (2IT14) | 0,60 | 0,72 | 0,86 | ||||
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) | 0,50 | 0,60 | 0,72 | ||||
Номер крестообразного шлица | 1 | 2 | 3 | ||||
Диаметр крестообразного шлица , не более | 2,6 | 2,8 | 4,0 | 4,5 | 6,5 | 7,4 | |
Глубина крестообразного шлица | 1,05 | 1,25 | 1,55 | 2,05 | 2,45 | 3,40 | |
Глубина вхождения калибра в крестообразный шлиц | Не более | 1,2 | 1,4 | 1,8 | 2,3 | 3,0 | 3,9 |
Не менее | 0,9 | 1,1 | 1,3 | 1,8 | 2,5 | 3,4 | |
Недовод резьбы, не более | 0,8 | 1,0 | |||||
Примечание. Крестообразный шлиц — по ГОСТ 10753-86.
Таблица 2
мм
Примечание. Длины , заключенные в скобки, применять не рекомендуется.
Примеры условного обозначения:
Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5х30.01 ГОСТ 11652-80
То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5х1,5х30.01.016 ГОСТ 11652-80
(Измененная редакция, Изм. N 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в приложении 1.
5. (Исключен, Изм. N 1).
ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса самонарезающих винтов
ПРИЛОЖЕНИЕ 1
Справочное
Длина винта , мм | Номинальный диаметр резьбы , мм | |||||
2,5 | 3 | 4 | 5 | 6 | 8 | |
Масса 1000 шт. стальных винтов, кг | ||||||
6 | 0,20 | 0,30 | — | — | — | — |
8 | 0,26 | 0,38 | 0,72 | — | — | — |
10 | 0,32 | 0,46 | 0,86 | 1,34 | — | — |
12 | 0,37 | 0,54 | 1,00 | 1,56 | 2,48 | — |
14 | 0,43 | 0,62 | 1,14 | 1,78 | 2,81 | — |
16 | 0,49 | 0,70 | 1,28 | 2,00 | 3,14 | 4,21 |
18 | 0,54 | 0,78 | 1,42 | 2,22 | 3,47 | 4,78 |
20 | — | 0,86 | 1,56 | 2,44 | 3,80 | 5,35 |
22 | — | — | 1,70 | 2,66 | 4,13 | 5,92 |
25 | — | — | 1,91 | 2,99 | 4,62 | 6,77 |
30 | — | — | 2,19 | 3,54 | 5,43 | 8,19 |
35 | — | — | 2,47 | 4,09 | 6,24 | 9,61 |
40 | — | — | — | 4,64 | 7,05 | 11,03 |
45 | — | — | — | 5,19 | 7,86 | 12,45 |
50 | — | — | — | — | 8,67 | 13,87 |
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 1).
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2007
docs.cntd.ru
Какие бывают саморезы по дереву: размеры, таблица
Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для крепления гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.
Характеристика саморезов по дереву
Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.
Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать здесь.
Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.
Как крепить профнастил на крыше саморезами фото и другие данные можно узнать из статьи
Главной особенностью таких саморезов остается более крупный шаг резьбы, наконечник острый и узкий. У резьбы вид спирали, которая проходит от головки до кончика изделия. Такие особенности отличают саморезы по дереву от саморезов для более плотных материалов. Такая конструкция элемента позволили вкручивать их в материал без дополнительного сверления.
О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной статьи.
На видео рассказывается о размерах саморезов по дереву:
Нечастый шаг резьбы позволяет уменьшить трение изделие о материал, благодаря этому осуществлять процесс вкручивания можно будет при помощи шуруповерта или отвертки. Если вы собираетесь использовать саморезы по дереву, толщина которых 4 мм и более, то для этого стоит заранее позаботиться про отверстия. Выполнить их можно, используя сверло 2,5 мм. В случае отсутствия такого отверстия закрутить саморез у вас получится, но с течением времени материал не выдержит расширения и даст трещины.
Саморезы по дереву ГОСТ 1145-80 – это материал, который может быть оснащен не только резьбой, но и особой формой головки. Это особенность строения позволяет вкручивать изделие в материал и утопить в нем шляпки, которые практические не возвышаются над поверхностью.
Дюбель бабочка для гипсокартона металлический образец используется в разных случаях, подробно описано в статье.
При внедрении самореза с большой силой это может привести к полному утоплению шляпки, следовательно, придется это место зашпатлевать и закрасить.
Какого вида бывают
Производство саморезов по дереву осуществляется в трех главных вариантах. Отличие у них состоит только лишь по внешнему виду.
Как использовать дюбель фасадный для теплоизоляции можно узнать прочитав статью.
Фосфатирование (чёрные)
Первый самый популярный вариант – это фосфатирование изделия. Для них характерен черный окрас. Они применяются для выполнения черновых работ и не имеют антикоррозийным покрытием. При использовании таких саморезов в ванной или кухне они через некоторое время начинают ржаветь и разрушаются.
Оцинкованные и желтопассированные
Следующие два вида саморезов по дереву носят название оцинкованные и желтопассированные.
Для первого вида свойственно покрытие изделия тонки слоем цинка, а вот желтопассированные саморезы предполагают обработку их поверхности специальным раствором желтого оттенка.
Такие саморезы обладают коррозийной стойкостью. Конечно, стоят подобные изделия дороже, то зато они не боятся влияния влаги. Для оцинкованных саморезов свойствен серебристый цвет. Последние два варианта активно задействуют для монтажа крепежа для петель, элементов мебели, а также прочих работ.
Как можно использовать гвозди для пневматического пистолета б/у описано в данной статье.
Таблица размера и цены согласно ГОСТу
У таких крепежных элементов могут быть самые различные размеры, благодаря чему можно проделать сквозной монтаж металлического профиля к основанию из дерева. Также подобный продукт широко применяют для монтажа деталей деревянных конструкций. Наличие шлица на головке самореза в форме креста позволяет выполнять соединение, используя для этих целей отвертку или шуруповерт. Саморезы с покрытием из фосфата могут крепить листы гипсокартона к деревянному каркасу. Такие элементы не требуют предварительного засверливания. Выпускают их с широким резьбовым шагом.
Гвозди строительные гост 4028 80 можно использовать по назначению описанные в статье.
Таблица 1 – Размеры и цена саморезов по дереву ГОСТ 1145-80
| Размеры, мм | Вес, кг | Цена, рубли |
| 3.5х16 | 1 | 155 |
| 3.5х19 | 1 | 158 |
| 3.5х25 | 1 | 184 |
| 3.5х32 | 1 | 233 |
| 3.5х35 | 1 | 244 |
| 3.5х41 | 1 | 287 |
| 3.5х45 | 1 | 315 |
| 3.5х51 | 1 | 357 |
| 3.5х55 | 1 | 616 |
| 3,8х25 | 1 | 626 |
| 4,2х65 | 1 | 629 |
| 4,2х70 | 1 | 684 |
| 4,2х75 | 1 | 782 |
| 4,2х90 | 1 | 1109 |
| 4,8х95 | 1 | 1129 |
| 4,8х100 | 1 | 1211 |
Сфера использования
Саморезы по дереву получили очень широкое распространение. Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.
Преимущества профилированного бруса можно узнать из данной статьи.
О том сколько бруса размером 150х150х6000 в одном кубе можно узнать из данной статьи.
Что из себя представляет брус профилированный камерной сушки можно узнать из данной статьи: https://resforbuild.ru/leso-i-pilomaterialy/brus/profilirovannyj/suxoj-kamernoj-sushki-proizvoditel.html
На видео рассказывается, какие бывают размеры саморезов по дереву:
Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.
Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.
Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.
Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.
resforbuild.ru
ГОСТ 1145-80. Саморез, шуруп самонарезающий с потайной головкой с различным шлицем: Philips, Pozi или Torx
Тайвань Метиз Альянс
Энциклопедия крепёжных стандартов
ГОСТ 1145-80. Саморез, шуруп самонарезающий с потайной головкой с различным шлицем: Philips, Pozi или Torx
ГОСТ 1145-80 — саморез, шуруп самонарезающий с потайной головкой с различным шлицем: Philips, Pozi или Torx. Шуруп ГОСТ 1145-80 используется в промышленных, производственных и строительных областях для монтажа соединения элементов конструкций, а также их монтажа без предварительного сверления в дерево, пластмассу, а с предварительным сверлением — в металл. Может использоваться с дюбелями при монтаже конструкций в бетон, гипсокартон, кирпич. Шуруп ГОСТ 1145-80 производится из углеродистой стали, нержавеющей стали А2 и А4.
Соответствует ГОСТ 10619-80, DIN 97 и DIN 7982.
Ниже приведены основные размеры и характеристики саморезов ГОСТ 1145-80.
ГОСТ 1145-80. Шуруп самонарезающий с потайной головкой, шлиц — Philips.
| Номинальный диаметр | k | dk | m | Размер биты Philips (Ph) |
|---|---|---|---|---|
| 2,2 | 1,3 | 4,3 | 2,5 | 1 |
| 2,9 | 1,7 | 5,5 | 3 | 1 |
| 3,5 | 2,1 | 6,8 | 4,2 | 2 |
| 3,9 | 2,3 | 7,5 | 4,6 | 2 |
| 4,2 | 2,5 | 8,1 | 4,7 | 2 |
| 4,8 | 3 | 9,5 | 5,1 | 2 |
| 5,5 | 3,4 | 10,8 | 6,8 | 3 |
| 6,3 | 3,8 | 12,4 | 7,1 | 3 |
ГОСТ 1145-80. Шуруп самонарезающий с потайной головкой, шлиц — Pozi.
| Номинальный диаметр | d2 | k | m | Размер биты Pozi (Pz) |
|---|---|---|---|---|
| 2,2 | 4,3 | 1,3 | 2,5 | 0 |
| 2,9 | 5,5 | 1,7 | 3 | 0 |
| 3,5 | 6,8 | 2,1 | 4,2 | 1 |
| 3,9 | 7,5 | 2,3 | 4,6 | 1 |
| 4,2 | 8,1 | 2,5 | 4,7 | 2 |
| 4,8 | 9,5 | 3 | 5,1 | 2 |
| 5,5 | 10,8 | 3,4 | 6,8 | 2 |
| 6,3 | 12,4 | 3,8 | 7,1 | 3 |
| 8 | 15,8 | 4,65 | — | 3 |
ГОСТ 1145-80. Шуруп самонарезающий с потайной головкой, шлиц — Torx.
| Номинальный диаметр | d2 | k | Размер биты Torx (TX) |
|---|---|---|---|
| 2,9 | 5,5 | 1,7 | TX 8 |
| 3,5 | 6,8 | 2,1 | TX 10 |
| 3,9 | 7,5 | 2,3 | TX 15 |
| 4,2 | 8,1 | 2,5 | TX 20 |
| 4,8 | 9,5 | 3 | TX 25 |
| 5,5 | 10,8 | 3,4 | TX 25 |
| 6,3 | 12,4 | 3,8 | TX 30 |
metiz.tw
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
files.stroyinf.ru
