Фрезерный стол своими руками чертежи видео: Фрезерный стол своими руками – чертежи, видео, фото

Фрезерный стол своими руками, пошаговые инструкции с чертежами и размерами, фото и видео

Фрезерный стол очень нужен в столярное дело с его помощью осуществлять более точно обработку деталей, кроме этого, он позволяет быстро снять фаску, сделать паз, шип, канавку, выборку и так далее. Ниже рассмотрим варианты изготовления фрезерного стола своими руками с пошаговыми фото и видео инструкциями.

Содержание:

• 1 Назначение
• 2 Какие бываю фрезерные столы, основные разновидности
  • 2.1 Скамейка
  • 2.2 Переносная столешница
  • 2.3 Отдельный
• 3 Первый вариант изготовления фрезерного стола своими руками, фото и видео
  • 3.1 Видео первого варианта
• 4 Второй вариант изготовления фрезерного стола своими руками, фото и видео
• 5
  • 5.1 Видео второго варианта
• 6 Чертежи для изготовления фрезерного стола своими руками с размерами
  • 6.1 Чертеж фрезерного стола №1
  • 6.2 Чертеж фрезерного стола №2
• 7 Изготовление лифта для ручного фрезера
  • 7. 1 Фиксирующая винтовая тяга
  • 7.2 Рычажный механизм
  • 7.3 Винтовая трапеция
• 8 Другие варианты изготовлению фрезерного стола своими руками
  • 8.1 Фрезерный стол с пластиной
  • 8.2 На основе письменного из дерева
  • 8.3 Самодельный из фанеры
  • 8.4 Портативный
  • 8.5 Функциональный
  • 8.6 Для ручного фрезера и лобзика
  • 8.7 Для мини фрезера с ЧПУ
  • 8.8 Настенный
  • 8.9 Мини столик
  • 8.10 Видео изготовления фрезерного стола складной конструкции
• 9 Как правильно установить, закрепить фрезер в стол?
• 10 Техника безопасности

Назначение

Фрезерный стол предназначен для крепления фрезера и другого электрооборудования, его перемещения по вертикали и установки инструмента на заданную высоту. На столешнице создается удобное рабочее пространство, устанавливаются упоры, направляющие и другие приспособления. К рабочей поверхности крепится шланг пылесоса. Он вытягивает стружку, улучшая качество обработки и очищая воздух от мелких опилок.

На фрезерных столах можно выполнять:

• фрезеровку по плоскости;
• торцовку;
• выборку пазов;
• вырезку шипов;
• фигурную обработку краев и плоскостей.

На фрезерном столе изготавливают детали мебели, декоративные фасады шкафов и тумбочек, плинтуса, фигурные рамки и другие изделия большими партиями.

Важно!

При работе на фрезерном столе в руках у мастера только деревянные детали, которые не надо крепить. Это значительно повышает производительность оборудования и снижает трудоемкость.

Какие бываю фрезерные столы, основные разновидности

Каждый мастер сам выбирает удобный для себя фрезерный стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.

Скамейка

Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:

• профильная труба;
• металлические уголки;
• дерево;
• фанера;
• МДФ и ДСП.

Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.

Переносная столешница

Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Фрезерный стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.

Отдельный

Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.

За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.

Первый вариант изготовления фрезерного стола своими руками, фото и видео

Небольшой, но надежный фрезерный стол своими руками, изготовление которого не требует от вас особых навыков и специального оборудования. В этом варианте фрезерного стола используется лазер для вырезания одной детали, но ее можно вырезать обычным лобзиком.

Видео первого варианта

Второй вариант изготовления фрезерного стола своими руками, фото и видео

Небольшой и очень компактный фрезерный стол с оригинальным дизайном, изготовленный своими руками, найдет свое место в небольших домашних мастерских, его можно поставить даже на балконе.

Видео второго варианта

Чертежи для

изготовления фрезерного стола своими руками с размерами

Ниже несколько чертежей для изготовления фрезерного стола своими руками. Подобраны максимально подробные и информативные чертежи, чтобы каждый смог его сделать без особого усилия.

Чертеж фрезерного стола №1

Чертеж фрезерного стола №2

Еще один вариант подробного чертежа изготовления фрезерного стола своими руками, размеры, конечно, не очень хорошо видно, но в принципе рассмотреть можно.

Изготовление лифта для ручного фрезера

При работе на фрезере в ручном режиме, он опирается на подошву. Корпус перемещается по круглым направляющим. Нужная глубина обработки выставляется по шкале и зажимается гайкой. При работах в замкнутом контуре устанавливаются ограничители движения шпинделя с фрезой вниз. Рабочий все время вынужден нажимать на фрезер и перемещать его.

Важно!

Внутри направляющих установлены пружины, которые в свободном состоянии поднимают корпус в крайнюю верхнюю точку и выводят инструмент из отверстия подошвы.

Постоянно залазить и выставлять высоту подъема инструмента сложно и занимает много времени. Для упрощения процедуры регулировки корпуса по высоте на фрезерном столе создается лифт. Фрезер жестко фиксируется к тыльной стороне столешницы, выставляется точно по центру отверстия. Ось шпинделя должна располагаться под прямым углом к поверхности столешницы. Винт и упоры отпускаются для свободного скольжения втулок корпуса по направляющим. Каждый мастер создает свою модель лифта. Среди множества конструкций выделяется несколько типов.

Узнайте еще способ изготовления лифта для фрезера своими руками.

Фиксирующая винтовая тяга

Простое устройство лифта с винтовой тягой для изготовления фрезерного стола своими руками состоит:

• шпилька с резьбой М10 по всей длине;
• диск толщиной 18-20 мм с выборкой под гайки;
• неподвижно зафиксированная доска толщиной 20 мм;
• маховик;
• 3 гайки М10 с шайбами;
• 2 мебельные гайки, самофиксирующиеся.

Длина шпильки определяется максимальным вертикальным ходом фрезера по паспорту плюс 150–180 мм.

Диск, маховик и упорную доску удобнее всего сделать из толстой фанеры S20 или дерева. Во всех деталях по центру сверлятся отверстия по наружному отверстию корпуса фланцевой гайки. Собирается подъемник в следующей последовательности:

1. Вставить мебельную фланцевую гайку в опорную доску и закрутить в нее шпильку примерно до половины.
2. Сверху в маховик запрессовать фланцевую гайку и зафиксировать ее неподвижно.
3. Накрутить гайку М10, положить сверху шайбу, затем закрутить до нее маховик.
4. Закрепить фанерное дно неподвижно в нижней части. Отверстие, должно быть напротив задней опорной плоскости корпуса.
5. В диске делается выборка. В нее должна поместиться гайка с шайбой.
6. Накрутить сверху на шпильку гайки таким образом, чтобы дно диска было зажато между шайбами. Торец с выборкой направлен в сторону корпуса.
7. Затянуть гайки, чтобы наружу выходили 2–3 нитки резьбы. Торец шпильки должен быть ниже бортов диска.
8. Накернить гайки, чтобы они не крутились на резьбе. Весь узел должен свободно проворачиваться в диске.

При дальнейшем вращении шпилька будет подниматься, толкать вверх диск и перемещать корпус фрезера.

Мощные фрезеры, работающие с большой нагрузкой, требуют более прочного лифта. Для этого к металлической пластине – вставке на фрезерном столе, и опорной раме, приваривается по углам 4 шпильки. Корпус в верхней части крепится в раму из оргстекла и эбонита. Ниже устанавливаются на каждой шпильке гайки со звездочками, и одевается цепь. Еще одна шестерня установлена на конце вала с рукояткой для вращения. Когда надо опустить или поднять фрезер, ручку вращают вправо или влево.

Важно!

Шестерни на шпильках должны быть с одинаковым количеством зубьев и диаметром.

Рычажный механизм

Простой в изготовлении лифт с рычажным механизмом, легко поднимает фрезер, но не может обеспечить тонкую регулировку по высоте. Делается вся конструкция из дерева.

1. Сделать раму из брусьев.
2. К корпусу фрезера снизу прикрепить доску размерами 80–100 мм.
3. На основании лифта установить брус. К нему закрепить рычаг, чтобы он вращался на оси и свободным концом упирался в доску под корпусом.
4. На второй конец рычага прикрепить ручку.

Фиксировать положение фрезера на фрезерном столе, изготовленном своими руками можно струбциной, прижимая рычаг к стойке. Или закрепить планку, насверлить в ней отверстий и для фиксации использовать болт, получится ступенчатое регулирование положения шпинделя по высоте.

Важно!

На конец рычага под корпусом прикрепить мебельный ролик, чтобы скольжение было плавным.

Винтовая трапеция

Простейший способ использовать для лифта принцип винтовой трапеции, это поставить под фрезер домкрат. При вращении винта фрезер будет совершать вертикальное перемещение. Недостаток конструкции в ее больших габаритах и движении самого винта под столешницей фрезерного стола.

Удобнее сделать из дерева лифт в виде трапеции, подобие верхней половины домкрата. Для этого понадобится:

• 3 куска бруса;
• 4 ребра из планок;
• профильная алюминиевая трубка диаметром 8 мм;
• направляющие из доски;
• штанга М10.

Сделать подвижную трапецию без основания. Для этого соединить два нижних бруса с третьим, наложив ребра снаружи. Чтобы конструкция была подвижной, в просверленные отверстия вставить трубку и развальцевать. Теперь можно монтировать лифт.

1. Просверлить в брусьях основания отверстия под штангу.
   Чтобы они были соосными, просто соединить их вместе, установив нижней частью, и пройти сверлом насквозь.
2. Вставить в неподвижную часть втулку.
3. В подвижный деревянный кубик трапеции установить мебельную внутреннюю гайку.
4. На опорной плоскости выставить и закрепить направляющие.
5. Зафиксировать стационарный брус на основании лифта.
6. Подвижный элемент установить между направляющими.
7. Провести штангу сквозь основание трапеции. При ее вращении она будет изменять свою высоту, поднимая фрезер.

На одну сторону штаги одевается ручка. С ее помощью механизм приводится в движение. К торцу корпуса крепится мебельный ролик для мягкого скольжения по верхней планке трапеции.

Важно!

Надев шкив на второй конец штанги, и соединив его ременной передачей с электродвигателем, можно механизировать процесс регулировки высоты фрезера под столом.

Другие варианты изготовлению фрезерного стола своими руками

Для изготовления фрезерного стола своими руками следует можно использовать старую мебель и верстаки или делать самостоятельно всю конструкцию.

Фрезерный стол с пластиной

Простейшее приспособления для работы фрезером. Самодельный фрезерный стол имеет прочные ножки и раму, на которую укладывается столешница с фрезерной пластиной. Его очень легко изготовить своими руками и с этим справится даже новичок.

• Вырезать в верстаке отверстие с выступом по периметру, по размеру фрезерной пластины.
• К пластине прикрепить фрезер и зафиксировать в столешнице.
• Профрезеровать торцы, сделать из них направляющие для перемещения упорной линейки.
• Вырезать из фанеры линейку. Прикрепить к ее концам планки, свисающие и скользящие по торцам.
• В центре линейки вырезать отверстие и установить патрубок под пылесос.

На основе письменного из дерева

На столешнице обводится по контуру фрезерная пластина. По центру вырезается круглое отверстие, в которое проходит корпус фрезера. Остальная поверхность прямоугольника фрезеруется, делается занижение. По пластине подмечаются места под регулировочные и крепежные винты, делаются отверстия диаметром 2 мм.

Вырезается направляющая линейка. На нее устанавливают скобы, скользящие по боковым торцам. Сзади делают дополнительные упоры. По центру отверстие для патрубка пылесоса. По переднему торцу крепится Т-образная направляющая под поперечную линейку. Фрезер, закрепленный на фрезерной пластине, устанавливается через отверстие в столешнице – опускается вниз. Для лифта между тумбами ставится опорная доска.

Самодельный из фанеры

Для изготовления фрезерного стола своими руками подойдет многослойная фанера толщиной 16 мм. Столешницу лучше делать более толстую, 22 мм. Нижняя часть состоит из ножек и крышки с отверстием по центру. На углы фрезерной столешницы набиваются косынки из фанеры. Внутренние размеры их должен быть на 2 мм больше периметра основания. Столешница одевается на каркас с ножками, и крепится 8 саморезами по периметру.

Портативный

Маленький низкий фрезерный столик из фанеры имеет:

• 2 боковые плоскости-ножки;
• продольную планку между ними для жесткости;
• небольшую столешницу с пластиной для крепления;
• упорную планку.

Высота фрезерного столика определяется параметрами: удобно работать, когда он стоит на верстаке и снизу помещается фрезер. Преимущества модели в ее компактности и малом весе. Портативный фрезерный столик с любой момент можно снять с верстака и отправить на полку, освободив место для других работ.

Функциональный

Фрезерный стол, на котором можно делать фигурные кромки, фрезеровать плинтуса и планки, работать с шаблонами. Он состоит:

• основание из профилированной трубы;
• столешница;
• параллельный упор;
• перпендикулярный упор;
• прижимные гребенки;
• сменные кольца.

На фрезерный стол дополнительно можно устанавливать тиски и другие приспособления. В основание встраиваются ящики, делаются полки и дверцы, закрывающие их. По центру параллельного упора с обратной стороны установлен патрубок для подключения пылесоса.

Столешница выполнена из толстого текстолита толщиной 20 мм. Посередине установлена фрезерная пластина с регулирующими винтами. Впереди по всей длине проходит алюминиевая шина с т-образными пазами разной ширины. По ней перемещается перпендикулярный упор и прижимные гребенки.

Для ручного фрезера и лобзика

На комбинированном фрезерном столе можно производить фрезеровку на одной стороне. Другая предназначена для распиливания доски и фанеры. Каркас фрезерного стола делается из уголков или профильной трубы. Он должен выдерживать большие нагрузки и гасить вибрацию. С одной стороны столешницы делается отверстие под выход инструмента фрезера и крепится пластина. На другой устанавливается прямоугольная пластина с прорезью под дисковую фрезу и снизу монтируется лобзик или ламельный фрезер. Сбоку на раме монтируются направляющие. По ним перемещается упорная линейка. Она используется при работе обеих устройств.

Для мини фрезера с ЧПУ

Фрезерный стол для мини-фрезера с ЧПУ конструктивно отличается от своих собратьев. Агрегат располагается сверху и работает самостоятельно, по программе. Для него не надо делать лифт. Фрезерный стол изготавливается из силумина. На рабочей поверхности прорезают Т-образные пазы для крепления детали. По бокам станины крепятся направляющие, по которым совершает продольное перемещение фрезер, которым управляет электропривод через вал.

Между стойками портал для поперечного перемещения инструмента. В вертикальном направлении фреза движется вместе со шпинделем при вращении поперечного винта. Направляющие лучше купить готовые или сделать из дерева, но они быстро сотрутся. Боковые стойки вырезать из фанеры, закрепить меду ними круглую направляющую и ходовой винт.

Настенный

Настенный фрезерный столик оптимально подходит для мастерских с небольшой площадью. В сложенном состоянии он выглядит как подвесной шкаф. В рабочем состоянии крышка превращается в рабочий стол для фрезера. На полках внутри настенной части хранится инструмент.

1. Из доски или толстой фанеры сделать настенный шкаф и откидной дверцей. Для вращения используется гладкая шпилька. Возле бокового торца устанавливается с наружной стороны фиксатор, удерживающий дверцу в горизонтальном положении.
2. Сделать в крышке отверстия и закрепить сверху – внутренняя сторона, столешницу фрезерного станка с упором, пластиной для крепления фрезера и другими приспособлениями.
3. В боковой плоскости шкафа сделать отверстие для шланга пылесоса.

Недостаток настенного фрезерного стола в необходимости снимать фрезер каждый раз. Когда заканчивается работа. При закрытии дверцы-столешницы, он торчит наружу вместе с проводами.

Мини столик

Компактная модель фрезерного стола занимает мало рабочего пространства, примерно 1 м кв. Основание и ножки сварены из уголков и зашиты со всех сторон тонкой листовой сталью. Сбоку имеется дверца для доступа к фрезеру. На переднюю стенку вынесены кнопки пуски и маховички лифта и фрезера. Расположенная сверху маленькая столешница с линейкой обеспечивают комфортную работу.

Справка! Компактный фрезерный столик – наиболее востребованный вариант устройства для установки фрезера. Для мобильности к ножкам приделывают колесики.

Видео изготовления фрезерного стола складной конструкции

Как правильно установить, закрепить фрезер в стол?

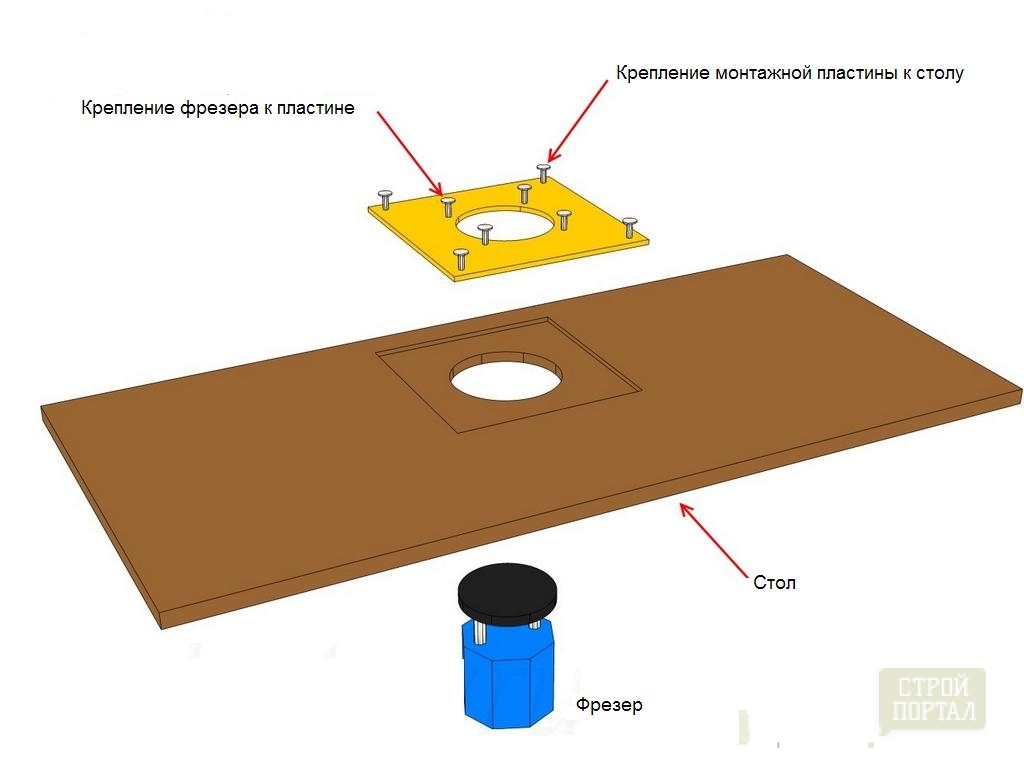

Ручной станок крепится подошвой в обратной стороне фрезерной пластины через отверстия в основании или с помощью скоб, фиксирующих корпус. В крышке фрезерного стола делается выборка – занижение, по размеру фрезерной пластины. В нем делается большое отверстие. Места под крепление по углам подмечаются по пластине до закрепления фрезера. Сразу накерниваются места под регулировочные винты по центру сторон прямоугольника. Собранный узел устанавливают на фрезерном столе, опустив фрезер вниз вместе с кабелем. Закручивают винты по углам. Выставляют пластину в плоскости фрезерного стола.

Техника безопасности

При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.

Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.
