Электропроводка в сельском доме: Электропроводка в деревянном доме своими руками

Содержание

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

    Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

    Проводка в кабель-каналах

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

    Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами.

Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» — желто-зеленый;
  • «ноль» — белый;
  • «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Электропроводка в сельском доме под ключ цена в Москве Вызвать МАСТЕРА

Все больше жителей современных мегаполисов обзаводятся недвижимостью в сельской местности. Вместе с этим они стремятся к тому, чтобы сельская жизнь была максимально устроенной и оснащенной всеми достижениями современной цивилизации. Для этого необходимо качественное электроснабжение.

Электричество – это не только удобство, но и огромная опасность, если проведена некачественно. Доверить работу непроверенным людям, значит, подвергнуть в дальнейшем свою жизнь опасности.

Я давно работаю на рынке и обладаю всеми профессиональными навыками электрика, что позволяет мне предлагать любые решения и находить оптимальные решения в соответствии с пожеланиями заказчика.

Требуется проводка в деревенском доме? Обращайтесь ко мне!

Закажите звонок мастера

Проводка в деревенском доме может быть как открытого типа, так и закрытого. Прежде чем начинать работу следует составить схему разводки и рассчитать количество материалов – проводов, распределительных коробок, розеток, выключателей и т. д., которые могут потребоваться для работы. Электропроводка в сельском доме может быть реализована традиционным способом – т.е. один более мощный кабель подключается к автомату, а уже от него разводится менее мощными проводами. Можно выполнить работу более безопасным способом – основной распределительный щит, к которому подключаются автоматы, а от них провода разводятся по помещениям.

Появились вопросы? Задайте их!

Электропроводка в деревенском доме выполненная открытым способом является наиболее безопасным и самым дешевым видом прокладки.

Она может вполне эстетично и гармонично смотреться, если ее сделал профессионал, реализовавший множество решений в этой сфере. Данный вид проводки в случае необходимости потребует минимальных затрат при ремонте и она всегда находится под присмотром, что дает дополнительную уверенность хозяевам в безопасности ее эксплуатации.

Цены на работу с электропроводкой в сельском доме

Узнайте точные цены по телефону +7 (495) 510-05-02

Если же клиенту нужна скрытая проводка в бревенчатом доме, то потребуется больше средств, поскольку для прокладки такой проводки потребуются специальные меры защиты. Необходима будет покупка специальных коробов или плинтусов с вмонтированным негорючим кабель-каналом, или же жесткие или гофророванные ПВХ-трубы, металлические трубы (рукава), т. е. материалы, которые препятствуют возгораниям.

Расценки электрика в Москве вполне доступны, особенно, если учесть, что я предлагаю эксклюзивные решения по монтажу электропроводки. Выполняю монтаж электропроводки в деревянном доме любого вида с учетом правил техники безопасности.

Любая по сложности проводка в доме из бруса, дерева, кирпича будет выполнена в соответствии с пожеланиями заказчика в указанные сроки. Быстро, с соблюдением правил пожарной безопасности, логично и просто с минимальным расходом материалов, чтобы хозяину было удобно пользоваться и не думать о безопасности.

Электрика в деревянном доме в Заокском районе

Деревянный дом

Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг...

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.

Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.

Ввод в деревянный дом

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.п. 2.1.79). Также регламентировано расстояние до окон, балконов и т.п.

Типичный ввод в сельский дом

Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником. Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток. В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник... Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной... Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей... И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла. .. Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись... их становилось больше... это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке. Если у вас ввод в дом через резиновый шланг, переделайте, пока есть что переделывать.

Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность - это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.

Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.

Возможны следующие варианты:

1. Ввод в стальной, толстостенной трубе.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

2. Установка на вводе дополнительной защиты.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.

На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

3. Установка защиты на столб, от которого производится ответвление.

Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего... «Живет», работает... Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности ... Чей-то дом сгорит, кому-то повезет больше...

Вводное распределительное устройство (щиток)

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Щиток в достаточно большом доме


1. Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления "ТТ". Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.



Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.

Внутренняя проводка деревянного дома

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

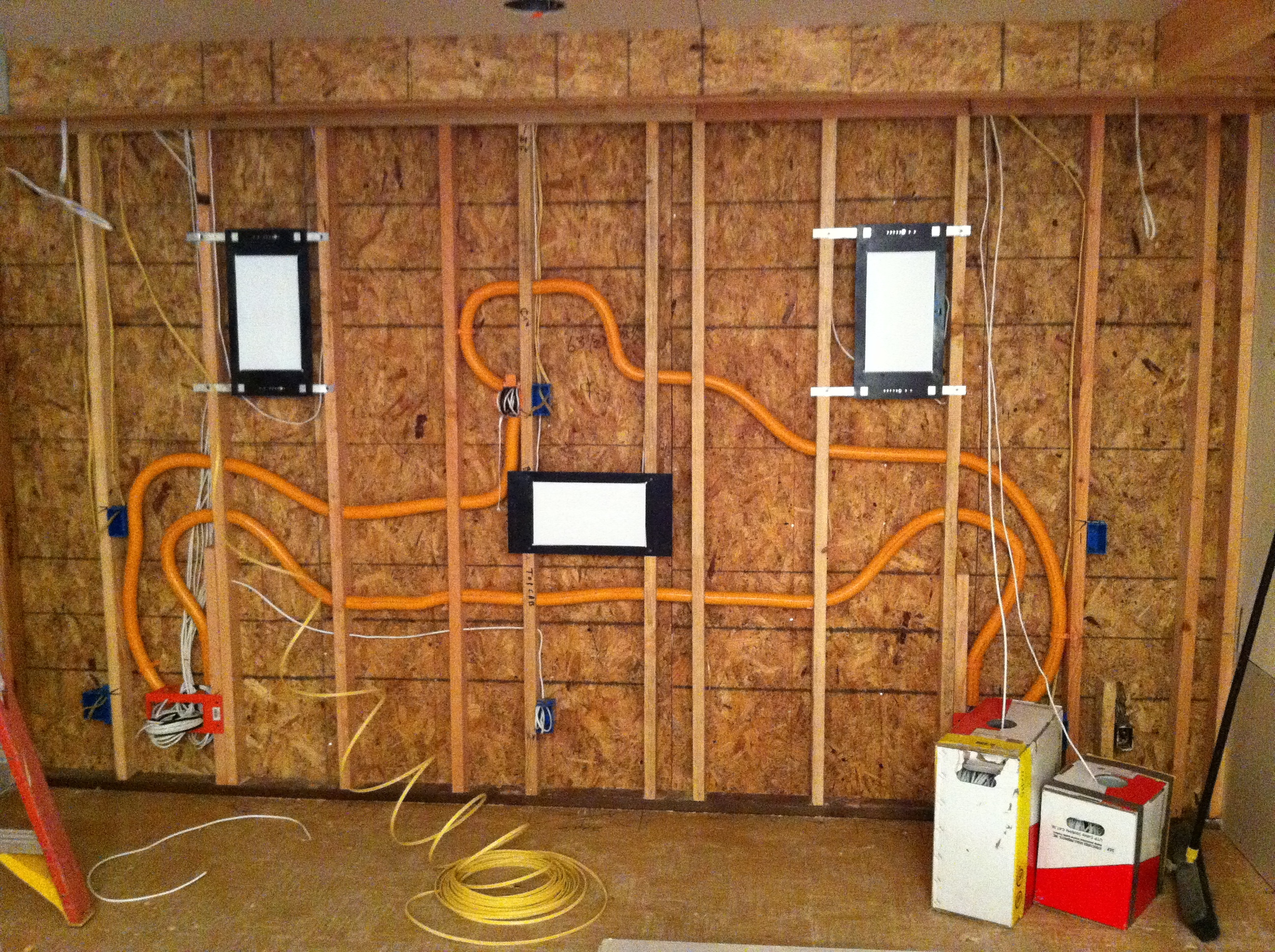

2. Проводка в электротехнической гофрированной трубе.

Пример элемента проводки, выполненной в гофрированной трубе

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.

3. Проводка в кабель – каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

  Образцы проводки в кабель-канале с текстурой под дерево.



Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет. Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Лирическое отступление. О цвете и фактуре.

Велико желание владельца дачи, чтобы было "все красиво". И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.

Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.

Но прошло время... Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы... Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она - незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.



Скрытая проводка в деревянных домах выполняется только в металлических трубах.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.

Ввод провода от очага заземления также выполнен аккуратно и надежно.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться...

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..



Вот что сказано в табл. 14.2 СП 31-110-2003:

ЗданияСпособ выполнения групповых сетей
ОткрытоСкрыто
Из деревянных и других конструкций из горючих материалов не ниже группы горючести Г3 по СНИП 21-01В коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки.В металлических трубах-кабелями и изолированными проводами; под слоем штукатурки – кабелем, не распространяющим горение, по намету штукатурки.

На что важно еще обратить внимание?

  Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

Замена электропроводки в деревянном доме

Замена электропроводки в деревянном доме своими руками – распространенная услуга. Большинство людей в последнее время предпочитают комфортабельной квартире уютный деревенский дом с участком неподалеку. Электричество – естественная потребность цивилизованного человека, ведь без него нельзя включить даже простой светильник. Вот почему в деревянной постройке монтаж электропроводки – проблема номер один.

Как поменять проводку в деревянном доме?

Желающие поменять старую проводку своими руками сталкиваются с рядом сложностей. Главная из них заключается в опасности возникновения пожара, так как дерево подвержено горению и способно легко воспламеняться. Очень важно, чтобы прокладка электропроводки в деревянном жилище проходила максимально ответственно, осторожно и бережно. Вторая проблема – наличие поврежденных участков сети и разнообразного старого оборудования (выключатели, щитки, распределяющие устройства и многое другое). Наконец, третья сложность – необходимость подсчета общей мощности, которая потребляется электрическими приборами.

Подготовительный этап работы

Прежде чем начать монтаж проводки своими руками в деревенском доме, необходимо выяснить, какова общая используемая мощность. Полученное значение требуется умножить на три для создания определенного резерва мощности, что позволит не беспокоиться о питании в том случае, если в доме появятся другие электроприборы. Следует помнить, что на сеть не должна оказывать давление критическая нагрузка. На следующем этапе необходимо приступить к разработке детального плана разводки сети, продумать расположение:

  • розеток
  • люстр
  • светильников
  • щитков

Лучше всего своими руками нарисовать чертеж, который поможет легко ориентироваться в электропроводке.

Какие провода выбрать?

В деревянном доме могут использоваться самые разные провода. Их тип будет зависеть от целей эксплуатации. Для плазменных телевизоров и мощных приборов можно использовать сложные провода; для утюгов и зарядных устройств – розеточную проводку; для ламп – провода, созданные специально под энергоосвещение. Для деревянных домов лучше всего подходит медная проводка, которая является самой устойчивой к перепадам напряжения и нагрузкам. Если нагрузки очень высокие, следует выбрать 3-х жильные провода.Прежде чем начать устанавливать электросеть своими руками, нужно позаботиться о следующих показателях проводов:

  • поперечное сечение
  • область использования
  • материал (медь, алюминий и другие)

Этапы замены проводов

Для установки электропроводки понадобится внешняя металлическая труба с сечением 17 кв. мм и более. Также необходимо использовать тройную изоляцию, чтобы усилить надежность проводов. Только тройная изоляция может обеспечить дом максимальной степенью защиты. Нужно всегда помнить, что древесина – крайне пожароопасный материал, который следует обезопасить от огня. На первом этапе необходимо также просверлить полость. Через это отверстие провод будет протянут до распределительного щитка. А вот металлическую трубу лучше всего положить по земле, выложив участок кирпичным материалом – он защитит кабель от воды и прочих осадков.

От самого щитка электропроводку своими руками следует проводить, используя надежный и защищенный гофрированный шланг. Лучше всего укладывать данную конструкцию по фундаменту постройки. Важно обратить внимание на максимальную защиту проводки от внешнего окружения с помощью изоляционных материалов. На этом этапе происходит присоединение вводного кабеля к главному щитку, который распределяет электричество. Необходимо, чтобы в щитке были клеммы (именно они отвечают за распределение тока), а также счетчик и специальный автомат, который в случае необходимости может отключить электричество.

Как происходит внутренняя укладка?

Хорошо известно, что внутренняя укладка электрических кабелей – самый оптимальный способ прокладки проводов в квартире. Но в деревянном доме – в целях безопасности – лучше всего использовать открытый метод укладки. Открытый метод очень прост в монтаже, к тому же он всегда дает возможность владельцу деревянного дома получить доступ к дефектам проводки или обесточить жилище. Для монтажа сети можно использовать керамические ролики или же кабелепровод, который идеально подходит для внутренней электропроводки.

Самый безопасный способ провести провода своими руками – приобрести специальные деревянные плинтуса, защищенные от воды и сырости. Они помогут скрыть провода. Кроме того, в них можно поместить интернет-кабель, а также телефонный провод. Деревянные плинтуса к тому же являются уникальными декоративными изделиями, способными подчеркнуть индивидуальность дома и его эстетическую привлекательность. Они легко вскрываются, поэтому владелец деревенского дома сможет в любой момент добраться до проводов, чтобы выполнить ремонт деформированного участка на электротрассе.

Как выполнить установку розеток?

Заключительный этап замены электропроводки в деревянном доме своими руками – установка розеток и выключателей. Для этого необходимо приобрести круги из пластика. Покупать эти изделия лучше всего вместе со специалистом-электриком, который сможет объективно оценить проведенные в доме работы. Ток следует подать только после окончательной и детальной проверки. Что будет, если неправильно монтировать розетки и выключатели? Нарушится электрическая цепь, а это может вызвать мгновенное возгорание. Не менее важно соблюдать технику безопасности. Во время установки розетоксвоими руками нужно учитывать:

  • материал, из которого выполнены комплектующие
  • подходят ли розетки используемым проводам
  • меры предосторожности

Заменить электропроводку в деревенском доме своими руками не составляет большого труда, если следовать инструкциям специалистов и не забывать главного – дерево должно быть надежно и качественно защищено от возгорания специальными изоляционными материалами.

Замена электропроводки в старом доме своими руками

Одна из наиболее частых причин, заставляющих поменять электропроводку в частном доме – повышенное потребление электричества. Оно создаёт сильную нагрузку на провода, которые, как правило, к этому не готовы из-за физического износа.

Кроме того, замена проводки позволяет добиться более высокого уровня электробезопасности. В старом доме за годы эксплуатации проводная изоляция может разрушиться. В результате возникает опасная ситуация, которая вдобавок ко всему влечёт за собой дополнительные расходы на электроэнергию.

Замена электрической проводки в доме своими руками – задача довольно непростая, особенно если речь идёт о скрытой электропроводке. Однако эта задача выполнима, если человек способен разобраться в схемах. В противном случае лучше не испытывать судьбу и обратиться либо к хорошему частном электрику, либо в компанию, предоставляющую услуги по замене электропроводки.

Составление схемы

За основу схемы будущей электропроводки можно брать стандартные однолинейные схемы питания, которые находятся в свободном доступе в интернете. Основное правило тут заключается в следующем. В любую комнату дома от счётчика должны идти хотя бы две ветви – одна на цепи освещения, вторая на розетки.

Поскольку в частном доме, как правило, один санузел, то дополнительная система уравнивания потенциалов не требуется. То есть на схеме замены электропроводки следует обозначать только ветви к местам подключения (розеткам) и стационарным электрическим установкам.

Ещё одно важное правило, которое стоит помнить при замене электропроводки: не надо на схеме рисовать ветви на веранду, балкон или лоджию. Это грубое нарушение правил устройства электроустановок в жилых помещениях. Балконы, веранды и лоджии должны питаться от розеток, находящихся в других комнатах.

Желательно, если составленную схему одобрят электрики и организации, занимающиеся противопожарной безопасностью. Практика показывает, что схему замены электропроводки в частном доме лучше не нагружать мелочами типа подсветки потолка, удлинителя на веранду и т. п.

Инспекторов подобные детали смущают, и в целом годный план может быть не принят из-за этого.

Наличие разрешительного сертификата на замену старой проводки, а также акт проведённых работ поможет хозяину частного дома дороже оценить его в будущем при возможной продаже.

Подбор кабелей

Подбор сечения кабеля – важнейшая часть подготовки к монтажу электропроводки. Чтобы сделать грамотный подбор, необходим предварительный расчёт: нужно сложить мощности имеющихся приборов и прибавить к сумме по 100 ватт на каждый используемый прибор.

Затем следует поделить результат на 220. В случае если конечная цифра не превышает 15, можно использовать провода с реальным поперечным сечением 1,5 мм кв. А для розеток оптимальное сечение больше – 2,5 мм кв.

Что касается материалов, то сегодня в приоритете у домашних мастеров, решившихся на замену электропроводки доме, кабели из меди марок ВВГнг-LS и NYM. Первые характеризуются доступной стоимостью, а вторые – дополнительной изоляционной оболочкой, а также простотой разделки.

Кабели из алюминия также не воспрещается использовать для замены электропроводки, но сечение у них должно быть больше, чем у медных.

А ещё жилы кабелей из алюминия имеют свойство ломаться на перегибах, то есть не очень надёжны. Обращая на это внимание, алюминий не рекомендуют применять внутри дома.

Также заранее стоит определить метраж проводов и кабелей, необходимых для замены. Для этого надо измерить расстояние от щитка до точки подключения с учётом всех углов, альковов и выступов, имеющихся в частном доме.

Традиционно все повороты электропроводки выполняются строго под углом 90 градусов, и это тоже нужно иметь в виду при замерах. Полученные значения плюсуют между собой и прибавляют к сумме ещё как минимум 15 %.

Существует и упрощённый метод расчёта метража проводов и кабелей – площадь частного дома надо просто умножить на два.

Инструменты и оборудование

Помимо проводов и кабелей, придётся приобрести на замену и защитную автоматику для электропроводки – устройства защитного отключения и автоматические выключатели. Эти устройства подбираются на каждую группу проводов отдельно.

На освещение подключают шестнадцатиамперный автомат, на розетки — автомат в 25 амперов, на бытовые приборы высокой мощности – автомат в 32 ампера. Отдельное устройство защитного отключения (с силой тока 63 ампера) следует установить также на вводе.

Непосредственно процедуру замены электропроводки в частном доме можно будет начинать, только когда будут приобретены все розетки, автоматы и осветительные приборы.

При их покупке следует опасаться браков и подделок. Не будет лишним потребовать сертификат качества на товары.

Также стоит позаботиться о том, чтобы под рукой оказались все нужные инструменты. К примеру, для замены электропроводки в частном доме могут понадобиться:

  • долото;
  • перфоратор и несколько бетонных свёрл к нему;
  • паяльник;
  • фазоуказатель;
  • болгарка по каменным поверхностям;
  • пассатижи.

Сюда надо добавить набор отверток, который, наверняка есть у любого хозяина, уровень, карандаш. Могут потребоваться и другие инструменты.

Удаление старых линий

Сначала любой мастер, решившийся на самостоятельную замену электропроводки, должен удалить старые линии. Для этого отключается электричество на вводе в распределительном щитке.

Затем все помещения освобождаются от предметов мебели, чтобы замене ничего не мешало. Старые кабели нужно полностью удалить, начиная с распределительных коробок.

Обычно они без проблем вытягиваются со штроб, но если это не получается, то лучше оставить их на месте, хорошо изолировав с двух сторон.

Кстати, старые штробы допускается использовать для новой электропроводки в частном доме, если положение розеток и выключателей вас в целом устраивает.

Если же нет, придётся штробить новые канавки по утверждённой схеме.

Монтаж новой проводки

Сразу стоит отметить, что замена электропроводки в частном доме должна осуществляться инструментами с изолированными рукоятями. А сам мастер обязательно должен надеть резиновые перчатки.

Обычно замена старой электропроводки в доме начинается с замены щитка и его установки на новом месте (если, конечно, старое не устраивает). В частных домах, как правило, не существует специальной ниши для щитка, поэтому его проще всего сделать навесным и прикрепить на дюбеля.

Для щитка подбирается такое место, к которому всегда будет свободный доступ. Кроме того, владелец частного дома должен провести кабель типа ВВГнг 5*6 от старого места расположения щитка к новому и подсоединить его.

На следующем этапе замены электропроводки необходимо совершить такие действия:

  • подготовить стены и нанести разметку при помощи карандаша и уровня;
  • по разметке болгаркой внутри стены делаются штробы. Для штробления на значительной высоте стоит воспользоваться козлами или стремянкой. Техника исполнения в данном случае такова: вначале болгаркой обозначают края штроб, после чего выдалбливают всё остальное долотом;
  • далее следуют работы по замене кабелей в штробах. Для этого их разрезают на отрезки необходимой длины. На нужных местах кабели будущей электропроводки следует зафиксировать алебастром или специальными хомутиками;
  • потом монтируются подрозетники и распределительные коробки. И здесь нужно принять решение, каким способом будут монтироваться провода непосредственно в них. Самым надёжным способом считается сварка, однако владельцы частных домов порой пренебрегают им – из-за дороговизны сварочных аппаратов и отсутствия навыков обращения с ними. Впрочем, есть простой выход, пользующийся успехом в среде домашних мастеров — использование при замене специальных клеммников;
  • в последнюю очередь монтируются розетки и выключатели, подсоединяется защитная автоматика в щитке-распределителе. После этого монтажные процедуры по замене электропроводки в частном доме можно считать законченными.

Замена устаревшей или ветхой электропроводки в деревянном доме проводится примерно по тому же алгоритму. Но здесь особое внимание нужно уделить пожаробезопасности. Поэтому специалисты советуют делать в частном доме из дерева открытую прокладку кабеля.

Однако она может быть внутренней, если в дальнейшем планируется серьёзная отделка и обшивка стен. Внутреннюю электропроводку в частных деревянных помещениях обязательно размещают внутри труб или металлических рукавов.

Это позволяет не только защититься от рисков возникновения пожара, но и от повреждений при высверливании отверстий.

Проверка новых линий

Когда вы смените проводку в доме, необходимо будет сделать проверку готовых линий. Здесь следует воспользоваться мультиметром и индикаторной отвёртки. С помощью такой отвёртки можно проверить напряжение в розетках и других конкретных электрических точках.

А прозвонка мультиметром позволит более наглядно убедиться, что ни на одном участке электропроводки нет короткого замыкания. Если проверка не выявила никаких проблем, значит, замена проводки в частном доме прошла успешно, и можно приступать к штукатурке, шпатлёвке и иным отделочным операциям.

Подключение электропроводки в деревянном доме

Стремление к экологически чистому жилью является сейчас одним из самых распространённых тенденций в строительстве. Дерево в этом случае является наиболее популярным материалом, с которым легко работать для создания уютного и комфортного жилища. Однако этот строительный материал является пожароопасным, особенно в сочетании с электропроводкой.

Выполняя монтаж проводки в деревянном доме необходимо соблюдать ряд правил и требований безопасности, а также использовать только соответствующее электрооборудование и кабельную продукцию. Только в этом случае можно не переживать за пожаробезопасность жилья, выполненного из дерева.

Рассмотрим основные причины наличия строгих правил и требований для деревянного жилища:

Тип монтажа тоже имеет значение, так как любое электрооборудование и кабельные соединения требуют своевременного технического обслуживания и визуального контроля.

Этапы прокладки и подключения проводки в деревянном доме

Предварительные работы

Для того чтобы приступить к выполнению работ по монтажу электропроводки в деревянном доме необходимо составить схему подключения, а также произвести разметку тех мест, где будет проложена система электроснабжения. Все приборы, работающие на электрической энергии, должны быть классифицированы в отношении их назначения и потребляемой мощности.

Ниже указаны основные категории электроприёмников, использующихся в быту:

  • Розетки общего назначения. С нагрузкой не более 1 500 Вт и током, не превышающим 5-7 Ампер.
  • Приборы освещения. Они могут делиться на основные и дополнительные, но подключаться к одной кабельной линии.
  • Приборы, мощность которых превышает 1500 Вт (1 кВт).

Каждый тип приёмников должен быть подключен к отдельному автоматическому выключателю, имеющему дифференциальную защиту. Автоматы в щитке подписываются в соответствии с линией, которую они питают.

Вся электропроводка в деревянном доме выполняется открытым типом согласно официальному документу ПУЭ (Правила устройства электроустановок глава 2.1). В нём указаны требования, распространяющиеся на все жилые и нежилые помещения, выполненные из дерева и другого горючего материала с наличием подведенного напряжения.

Также согласно правилам вся кабельная продукция должна иметь изолирующую оболочку из материалов, обладающих свойствами, не поддерживающими горение. Её прокладка должна организовываться в несгораемых коробах. Кабельная продукция должна содержать в маркировке следующие индексы: нг, нг-LS или нг-HF.

Для того чтобы произвести прокладку кабеля через деревянное основания используются металлические трубки или гильзы, выступающие с каждой стороны не менее чем на 1–1,5 см. Острые края этих трубок должны иметь втулки, выполненные из резины или пластика для защиты кабеля от механических повреждений изоляции.

В местах, где будут расположены накладные розетки, выключатели освещения, основания осветительных приборов, необходимо оборудовать металлические площадки. Это необходимо чтобы при нагреве и искрении не происходило возгорание деревянных конструкций.

Короба с кабельными линиями должны иметь чёткое разграничение (перегородки) между силовыми линиями с сетевым напряжением и коммуникационными кабелями ТВ и интернет-сетей (LAN-кабель). В качестве короба используются стандартные кабель-каналы выполненные из устойчивых к горению материалов и имеющие сертификат пожарной безопасности.

Подключение розеток общего назначения

Для подключения маломощных розеток прокладывается трёхжильный кабель с сечением 2,5 мм2 от щитка с питающими автоматическими выключателями до распределительной коробки. Концы кабеля рекомендуется отрезать с запасом, чтобы в случае облома жилы не нужно было прокладывать новый провод.

Маркировка продукции происходит с каждой стороны, где выполняется её разделка:

  • фазный провод, жила белого или светлого цвета — «L»;
  • нулевой провод, жила синего цвета — «N»;
  • заземление, жёлто-зелёная — «PE».

Соединение жил с одинаковой маркировкой в распределительных коробках выполняется методом пайки или сварки (простая скрутка запрещена). Места пайки изолируются с помощью специальных негорючих колпачков или же термоусадкой. В щитке и к дифатомату, питающему данную линию, маркированный кабель подключается следующим образом:

  • Фазный провод «L» на клемму с цифрой «2»;
  • Нулевой «N» соответственно на клемму автомата с обозначением «N»;
  • Заземляющий защитный провод «PE» к шине заземления, которая соединена с заземляющим контуром.

Розетки для данной проводки также должны иметь заземляющий контакт. Необходимо приобретать модели для напряжения не менее 220 Вольт и тока не менее 5-10 Ампер. Эта информация чаще всего указана на самой розетке.

Подключение осветительных приборов

Для подключения осветительных приборов рекомендуется использовать медный кабель с тремя жилами сечение которых составляет не менее 1,5 мм2. Тип всего кабеля, применяемого для этих целей, должен обладать негорючими свойствами (пример - ВВГ-Пнг-LS). Маркировка и подключение жил производится аналогично ранее описанному способу для розеток общего назначения.

Чтобы выполнить подключение одноклавишных выключателей освещения можно использовать двухжильный провод с таким же сечением и такой же марки. Отходящие от выключателя жилы маркируются как L1, L2 и т. д. в зависимости от количества управляемых приборов. К выключателю всегда заводится фазный провод «L», нулевой и заземляющий подключаются непосредственно к осветительному прибору.

Схема подключения одноклавишного выключателя

Схема подключения двухклавишного выключателя


Подключение мощных бытовых приборов

Приборы с мощностью от 1500 Вт и выше (электрическая печь, кондиционеры, водонагреватели, другие) подключаются к индивидуальному автоматическому выключателю, оснащённому дифференциальной защитой.

В смонтированном несгораемом кабель-канале прокладывается линия ВВГ-Пнг-LS, состоящая из трёх жил, сечение которых составляет не менее 6 мм². Розетки выбираются из расчёта 25А, на 220-250 Вольт имеющие заземляющую клемму. Маркировка жил не меняется, однако концы кабеля, необходимо опрессовать наконечниками из латуни или меди.

Если подключаемое оборудование не имеет вилки, но оснащено клеммной коробкой, то розетку не стоит устанавливать. Это необходимо для избегания дополнительного разъёмного соединения, которое может перегреваться.

Подключение к дифференциальному автомату аналогично ранее описанному способу. Главное - надёжно обтянуть все болтовые соединения. А если есть необходимость скрутки двух и более жил, то их следует пропаять и опрессовать в гильзу.

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

  • Составление проекта и расчет общей мощности оборудования;
  • Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
  • Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
  • Прокладка кабелей, разводка их по точкам;
  • Монтаж розеток, выключателей, осветительной аппаратуры;
  • Монтаж заземления и УЗО;
  • Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

  1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
  2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
  3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
  4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
  5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

  • По току, на который они рассчитаны;
  • По типу установки: для скрытой или для внешней проводки;
  • Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

  1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле IНОМ = P / U·cosϕ.  Полученное значение IНОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
  2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле IКЗ = 3260·S/L, где S – сечение провода в мм2, L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
  3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить IКЗ /  IНОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

  1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
  2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

    Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

  3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

    Образец крепления проводки к потолку

  4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
  5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

    Изолирование проводки колпочками СИЗ

  6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

  1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
  2. Устанавливают распределительные коробки в местах соединения кабелей.
  3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
  4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
  5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

    Кабель канал – отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

Энергия от людей: электрификация сельских районов принесла больше, чем просто свет

Представьте себе свою повседневную жизнь без электричества. Готовим и топим утюги на дровах, качаем воду вручную, читаем и работаем под керосиновыми лампами. Многие люди в сельской Америке жили такой жизнью вплоть до 20 века. Большинство из них получали электроэнергию только потому, что решили работать вместе со своими соседями и участвовать в электрических кооперативах, или, для краткости, кооперативах.

Томас Эдисон, Джордж Вестингауз и другие изобретатели начали внедрять практические системы электроснабжения в 1880-х годах.К 1920-м годам большинство городов Америки получали электроэнергию либо от частных, либо от муниципальных коммунальных предприятий. Прокладывать провода в сельскую местность, где может быть всего несколько человек на квадратную милю, казалось неэкономичным ни для инвесторов, ни для налогоплательщиков. К 1932 году только около 10% сельской Америки было электрифицировано, и около половины из них были вынуждены покупать собственные электростанции в сельской местности. Этот электрический разрыв питал разницу в уровне жизни между городом и фермой, ограничивая способность сельских американцев участвовать в жизни своей модернизирующейся страны.

Электричество повысит эффективность работы и комфорт домашней жизни в сельской местности, побудив все больше американцев оставаться на семейных фермах. Франклин Д. Рузвельт сделал этот вопрос частью своей президентской кампании 1932 года и работал с Конгрессом над созданием Управления электрификации сельских районов (REA). Вместо того, чтобы просто строить энергосистемы, REA предоставляло ссуды электроэнергетическим кооперативам, которые погашались в течение 30 лет. Деревенские жители объединились, организовали кооперативы и предоставили рабочую силу для создания систем, которыми они в конечном итоге стали владеть.

Электричество - это одно; знание того, как его использовать, - другое. Чтобы помочь людям изучить новую технологию, REA наняла таких консультантов, как Луизан Мамер (1910–2005) из южного Иллинойса. На протяжении десятилетий Мамер и ее коллеги путешествовали по стране, устраивая так называемый «электрический цирк». Они научили людей, которые никогда не использовали электричество, управлять и обслуживать оборудование, готовить и делать домашние дела с электричеством, а также безопасно пользоваться системой.

Выросший на ферме, Мамер на собственном опыте понимал, насколько сложной может быть сельская жизнь и как люди могут почувствовать давление, чтобы бросить сельское хозяйство. После окончания сельскохозяйственного колледжа Иллинойского университета она преподавала домашнюю экономику и начала писать на эту тему. Присоединившись к REA вскоре после основания агентства, Мамер не только путешествовал в качестве специалиста по электрификации домов, но также писал учебные документы и проверял программные материалы. Мы собрали около дюжины приборов от Мамер вместе с ее бумажными файлами, в которых задокументирована большая часть ее работы в 1940-х и 1950-х годах.

Вторая мировая война прервала работу РЭА. Когда президент Рузвельт подписал в сентябре 1944 года законопроект об электрификации сельских районов, Рузвельт сказал: «С точки зрения повышения уровня жизни в сельских районах Америки и обеспечения более эффективной формы управления фермой, одним из наиболее важных проектов, прерванных войной, является расширение электрификации сельских районов ".

Далее президент Рузвельт объяснил, что участие в электрификации сельских районов должно быть широким и не ограничиваться районами с большими ресурсами: «Особенно важно, чтобы расширение электрификации сельских районов планировалось таким образом, чтобы обеспечить обслуживание в районе. основание.В прошлом такая практика была слишком частой, чтобы частные коммунальные компании брали на себя обязательства обслуживать только более зажиточные и густонаселенные сельские районы. В результате семьи из менее благополучных и малонаселенных районов остались без присмотра. Я считаю, что наша послевоенная программа электрификации сельской местности должна обеспечить современные услуги электроснабжения фермерским семьям в глубинке ".

Сельские общины, которые создали, построили и теперь владеют своими кооперативами, продолжали извлекать выгоду из их участие.В годы, прошедшие после электрификации большей части сельских районов Америки, REA (ныне Сельская коммунальная служба) продолжала работать над тем, чтобы обеспечить телефонные линии, а затем и широкополосное подключение к Интернету в деревне. Сотни сельских кооперативов по всей стране продолжают обеспечивать своих членов электроэнергией и другими услугами. Это наследие, которым могли бы гордиться Луизан Мамер и ее коллеги.

Хэл Уоллес - младший хранитель коллекций электроэнергии в Национальном музее американской истории и член Южного Мэрилендского электрического кооператива.Узнайте больше о программах New Deal, включая REA, на нашей онлайн-выставке American Enterprise .

Методы и коды сельскохозяйственной проводки - Midwest Rural Energy Council

Коды подключения

  • Существует два национальных электротехнических кодекса: NESC и NEC. NESC охватывает помещения и функции до точки обслуживания. NEC распространяется за пределы точки обслуживания.
  • Национальный кодекс электробезопасности. NESC предназначен для защиты людей во время установки, эксплуатации или технического обслуживания линий электроснабжения и связи, оборудования и связанных с ними методов работы тех, кто работает в государственных или частных системах электроснабжения, связи, железных дорогах или аналогичных коммунальных предприятиях.NESC публикуется IEEE и обновляется каждые 5 лет. Обычно он принимается комиссиями штата по коммунальным услугам или комиссиями по коммунальным услугам.
  • Национальный электротехнический кодекс
  • , также известный как NFPA 70. NEC рассматривает надлежащие электрические системы и установку оборудования для защиты людей и имущества от опасностей, возникающих в результате использования электричества в зданиях и сооружениях. Это не правительственный документ, но обычно он принимается каждым штатом в соответствии с законом или административным правилом.Глава 5 статьи 547 касается сельскохозяйственных построек. NEC периодически пересматривается Национальной ассоциацией противопожарной защиты, признанной организацией по разработке стандартов. Посетите веб-сайт Коалиции электротехнического кодекса, чтобы узнать, какая версия кодекса была принята в вашем штате.
  • Министерство труда и промышленности Миннесоты, информационная страница с правилами и стандартами в области электротехники, включая бюллетени по вопросам сельского хозяйства и обновления Национального электрического кодекса.
  • Национальная база данных по безопасности сельского хозяйства, информация об опасности поражения электрическим током.
  • Программа энергоснабжения сельских районов (REPS) Министерства сельского хозяйства, торговли и защиты потребителей штата Висконсин. Источник для обучения и информации по управлению энергопотреблением, изменению электропроводки на ферме и паразитным напряжениям. Управляется совместно с Комиссией по государственной службе штата Висконсин.

Презентации конференции MREC по электропроводке

  • Расчеты отказов, защита оборудования и вспышка дуги, Дэн Низер, Eaton’s Bussman Business (2018)
  • Тестирование 4-проводных систем, Брайан Костелло, Alliant Energy (2017)
  • Нейтральная изоляция: как, почему и на что обращать внимание, Майкл Хаас, WE Energies (2017)
  • Испытательная панель с разделением нейтрали и земли, Брайан Костелло, Alliant Energy (2017)
  • Правильная установка электрических ограждений, Роберт Фик, Alliant Energy (2017)
  • Электрооборудование для крупных сельскохозяйственных предприятий, Рон Яниковски, Badger State Consulting (2016)
  • Обзор электропроводки четырехпроводной системы
  • , Марк Кук (2016)
  • Записи качества электроэнергии; Как расшифровать то, что вам говорит рекордер, Том Зайдл и Пит Энстром, We Energies (2015)
  • Уроки, полученные от инспекторов по электромонтажу на фермах, Монте Юинг, Инспектор по электрике (2015)
  • Бассейны, пирсы и душевые: утопление электрическим током, Чак ДеНардо, We Energies , (2015)
  • Бассейны, пирсы и душевые: предотвращение ударов в душевой : Стив Мейер, Jackson Electric, WI (2015)
  • Частотно-регулируемые приводы
  • : применение и качество электроэнергии - Робин Пристли, , Rockwell Automation (2014), и раздаточный материал:
  • VFDs на однофазных ирригационных установках, Dale Bowe , Wisconsin Public Service Corporation (2013)
  • Проблемы, связанные с интерференцией частотно-регулируемого привода с молочными машинами, Кайл Кнофф , GEA Farm Technologies (2012)

Предыдущие заархивированные презентации по сельскохозяйственной электропроводке:

электрических программ | Развитие сельских районов

Обеспечение устойчивого развития сельских сообществ

Надежное и доступное электричество имеет важное значение для поддержания экономического благосостояния и качества жизни всех сельских жителей страны.Программа «Электроэнергетика» обеспечивает лидерство и капитал для обслуживания, расширения, обновления и модернизации обширной сельской электрической инфраструктуры Америки. В соответствии с Законом об электрификации сельских районов 1936 года Программа по электроэнергетике предоставляет прямые займы и гарантии по кредитам (FFB), а также гранты и другое финансирование энергетических проектов электроэнергетическим компаниям (оптовым и розничным поставщикам электроэнергии), которые обслуживают потребителей в сельских районах .

Ссуды и гарантии по кредитам предназначены для финансирования строительства объектов распределения, передачи и генерации электроэнергии, включая усовершенствование и замену систем, необходимых для обеспечения и улучшения электрических услуг в сельских районах, а также управление спросом, программы энергоэффективности и энергосбережения и т. Д. -сетевые и внесетевые системы возобновляемой энергетики.Ссуды предоставляются кооперативам, а также корпорациям, штатам, территориям и подразделениям и агентствам, таким как муниципалитеты, коммунальные районы, некоммерческие, ограниченные дивиденды или ассоциации взаимопомощи, которые предоставляют розничные электрические услуги сельским районам или обеспечивают потребности в электроэнергии. распределительных заемщиков в сельской местности.

RUS также предоставляет кредитную программу в соответствии с разделом 313A Закона об электрификации сельских районов 1936 года с поправками (7 U.S.C. § 940c-1) под названием «Гарантии по облигациям и облигациям, выпущенным для ссуд на коммунальную инфраструктуру».Поступления от гарантированных облигаций или векселей используются для предоставления ссуд на коммунальную инфраструктуру или для рефинансирования облигаций или векселей, выпущенных для этих целей, заемщику, который в любое время получил или имеет право получить ссуду в соответствии с настоящим Законом. Дополнительные сведения см. В Своде федеральных правил 7 CFR 1720

.

RUS опубликовала Уведомление о приглашении к подаче заявок (NOSA) (опубликовано 4.01.2021). Более подробная информация находится в Федеральном реестре.

Нам очень приятно, что RUS объявляет об одной из наших новейших кредитных программ.Программа энергосбережения в сельских районах (RESP) предоставляет ссуды организациям, которые соглашаются предоставлять доступные ссуды, чтобы помочь потребителям реализовать рентабельные меры по энергоэффективности. RESP поможет снизить счета за электроэнергию для сельских семей и предприятий и снизит барьеры для инвестиций в проекты или мероприятия по энергоэффективности.

Программа RUS Electric помогает почти 700 заемщикам в 46 государствах финансировать безопасную, современную и эффективную инфраструктуру. Полученный в результате кредитный портфель в размере около 46 миллиардов долларов находится под управлением программы «Электроэнергетика».

Электросистемы, финансируемые

RUS, обслуживают более 90 процентов округов страны, которые определены как страдающие от постоянной бедности, эмиграции или других экономических трудностей. Электроэнергетическая программа также предоставляет финансовую помощь в виде грантов с высокими затратами на энергию сельским общинам с чрезвычайно высокими затратами на электроэнергию для приобретения, строительства, расширения, модернизации и иного улучшения объектов производства, передачи или распределения энергии.

Чтобы подать заявку на ссуду на электрическую инфраструктуру и гарантию ссуды для распределительной ссуды, посетите RD Apply, нашу недавно разработанную дополнительную систему онлайн-заявок.

Для просмотра / загрузки руководств по использованию RD Apply. Для получения дополнительной информации о требованиях RD Apply.

( https://rdapply.usda.gov )

Контактное лицо: Кристофер Маклин, помощник администратора, электрическая программа по телефону (202) 720-9545, Джеймс Эллиотт, помощник администратора, электрическая программа по телефону (202) 720-9546 или Джонатан Клэффи, советник по политике по телефону (202) 720-9545

Использование инвестиций в интеллектуальные сети

RUS продолжает работу по созданию инфраструктуры в сельской местности, и финансирование инвестиций в Smart Grid является частью этих усилий.

Мобилизация капитала в сельских районах Америки

Отслеживайте наш прогресс в предоставлении кредитов в течение финансового года, просматривая последнюю версию BoxScore. В этом документе содержится подробная информация о различных кредитных предложениях по программе «Электроэнергетика».

Наша функциональная структура ориентирована на обслуживание клиентов

Программа RUS Electric состоит из трех офисов: Управления выдачи и утверждения кредитов (OLOA), Управления портфельного управления и оценки рисков (OPMRA) и Офиса обслуживания клиентов и технической поддержки (OCSTA).

Со службой поддержки клиентов программы

Electric можно связаться по телефону (202) 720-1979 или по электронной почте: [email protected]

Начало, заполнение и подача заявки на ссуду

OLOA является основным контактным лицом для всех заемщиков электроэнергии и состоит из отдела финансовых операций, инженерного отдела и трех групп полевых представителей (GFR). GFRs помогают Заемщику в разработке кредитных заявок, вспомогательных материалов и подаче кредитных заявок (см. Параграф ниже).Подразделения финансовых операций и инжиниринга в OLOA предоставляют заемщикам рекомендации по всем финансовым и операционным действиям, а также помогают в разработке и утверждении планов строительных работ и экологической очистке. Деятельность в рамках OLOA продолжается посредством утверждения ссуды и предоставления ссудных средств.

Обеспечение обслуживания клиентов для наших заемщиков

Electric Program поддерживает штат генеральных представителей на местах (GFR), размещенных по всей стране.GFR являются неотъемлемой частью нашей системы распространения информации и жизненно важным компонентом программы с момента ее создания. GFR регулярно встречаются с заемщиками по месту нахождения заемщиков. Они помогают в составлении заявок на получение кредита, обсуждают вопросы, представляющие интерес для заемщиков, и предоставляют помощь по запросу - и все это индивидуально. Бухгалтеры на местах также доступны для заемщиков электроэнергии, чтобы дать совет и помощь по вопросам бухгалтерского учета.

GFR служат местным каналом информации для заемщиков и сотрудников головного офиса.На уровне штата и на федеральном уровне ведется огромная деятельность, связанная с электроэнергетикой. GFRs держит заемщиков в курсе вопросов, которые серьезно влияют на их бизнес. GFR играют решающую роль в потоке информации к заемщикам электроэнергии. Этот двусторонний поток информации укрепляет наши постоянные отношения с заемщиком и повышает эффективность наших усилий по информированию.

Контактное лицо: Джозеф Бадин, заместитель помощника администратора, Управление выдачи и утверждения ссуд (OLOA): (202) 720-0409

Пост-ссудное обслуживание обеспечивает авансирование ссудных средств; Финансовые и операционные результаты подтверждают способность заемщиков погасить задолженность

OPMRA состоит из трех отделений: отдела финансовых операций, отдела инжиниринга и отдела мониторинга и прогнозирования кредитов.Отделение финансовых операций и Инженерный отдел предоставляют необходимые пост-ссудные услуги по займам и грантам, предоставленным Электроэнергетической программой. Подразделение мониторинга и прогнозирования ссуд анализирует финансовые и операционные показатели для оценки и снижения любых потенциальных рисков для государственных ценных бумаг.

Ссылка на доступные даты закрытия предоплаты.

Контактное лицо: Виктор Ву, заместитель помощника администратора, OPMRA, тел. (202) 720-1449

Быть чутким к потребностям рынка и опережать отраслевые тенденции

OCSTA состоит из отдела политики и информационно-пропагандистской работы (POB) и отделения технических стандартов.Подразделение по вопросам политики и информационно-пропагандистской работы участвует в обзоре политик агентства, пересматривает их по мере необходимости и доводит до сведения наших клиентов. POB также планирует и координирует информационно-пропагандистскую деятельность с заемщиками, ассоциациями и другими заинтересованными сторонами Электроэнергетической программы. Информационно-пропагандистские мероприятия предоставляют ценные возможности для взаимодействия с клиентами и обеспечивают важную и своевременную обратную связь для Electric Program, чтобы обновить свои продукты и услуги. Отдел инженерных стандартов разрабатывает и поддерживает технические бюллетени, правила и сопутствующие виды деятельности.Технологические услуги, предоставляемые этим Филиалом, связаны с проектированием, строительством, эксплуатацией и техническим обслуживанием сельских распределительных и передающих линий, а также материалов для их использования. Стандарты и спецификации позволяют заемщикам RUS построить наиболее эффективную и доступную инфраструктуру для доставки электроэнергии в сельские районы Америки.

Свяжитесь с Луисом Берналом, заместителем помощника администратора, OCSTA по телефону (202) 720-1900

Электрические ссылки программы:

Электрификация сельских районов Видео:

Советы по электробезопасности для сельских домовладельцев

Если вы сельский домовладелец, который имеет несколько акров земли за пределами города, есть важные советы по безопасности, которые могут сделать использование электроэнергии более безопасным и эффективным.Хотя электричество является нашим самым безопасным видом энергии, домовладельцы должны брать на себя ответственность за распознавание небезопасной проводки и других опасных условий. Вот несколько рекомендаций, которые могут спасти жизни, имущество и деньги.

Если у вас нет GFCI, возьмите его

Прерыватель цепи замыкания на землю (GFCI) может защитить вас от смертельного удара. В отличие от предохранителей или автоматических выключателей, работа которых зависит от сильных перегрузок и коротких замыканий, GFCI распознает даже небольшие электрические неисправности и мгновенно отключает питание, прежде чем люди или оборудование могут быть повреждены.

GFCI бывают нескольких форм. Некоторые из них предназначены для замены стандартных настенных розеток, другие представляют собой портативные устройства, встроенные в удлинитель для использования с ручными инструментами. Национальный электротехнический кодекс требует, чтобы GFCI устанавливались в гаражах, ванных комнатах и ​​на наружных розетках для новых домов или пристроек. GFCI может быть спасением, особенно при использовании вне помещений. Находясь на Матери-Земле, вы лучше заземляете ток короткого замыкания. Кроме того, влажные участки на открытом воздухе повышают риск при работе с ручными инструментами, моечными машинами, машинками для стрижки живых изгородей и тримерами для газонов.Вокруг бассейнов используйте GFCI с рециркуляционными насосами, в цепях освещения и всех розетках в пределах 20 футов от бассейна.

Где можно купить прерыватели цепи замыкания на землю? Ищите их в большинстве хозяйственных магазинов, домашних центров и розеток электроснабжения.

Проверить проводку в хозпостройках

Если у вас есть отдельный магазин, складское помещение или животноводческий сарай, необходимы специальные материалы и методы для электропроводки, чтобы предотвратить преждевременную коррозию и отказ системы. Светильники бытового типа не предназначены для этих зданий, которые часто находятся в пыльных или влажных условиях.Розетки, выключатели и осветительные приборы, предназначенные для дома, могут работать первые несколько лет, но затем они превращаются в бомбу замедленного действия, ожидающую выхода из строя. Электрик, имеющий опыт электромонтажных работ, знает, какой тип закрытых антикоррозионных приспособлений следует использовать.

Другой ресурс - это Справочник по проводке в сельском хозяйстве, содержащий более 100 страниц для планирования электропроводки на фермах. Это отличный справочник, который охватывает сараи, магазины, склады зерна / кормов и связанные с ними фермерские хозяйства.Второй справочник, «Электропроводка для животноводческих и птицеводческих сооружений», специально предназначен для закрытых птицефабрик, свиноводческих и молочных хозяйств. Эта 18-страничная книга объясняет (и иллюстрирует) проводку, требуемую Национальным электротехническим кодексом, и включает подробный список одобренных компонентов проводки, освещения и электрических коробок.

Ваша электрическая система заслуживает такого же внимания, как и ваша машина или другое оборудование. Быстрая проверка может спасти вас от дорогостоящего пожара или возможных травм членов семьи.Для получения дополнительной помощи позвоните в свой электрический кооператив.

Источник: Rural Electricity Resource Council, некоммерческая ассоциация, которая предоставляет информацию и техническую помощь по эффективному использованию энергии с упором на применение в сельской местности. www.rerc.org

Производство и распределение электроэнергии в сельских районах США

Около 20% населения Америки проживает в сельской местности.

Сельские районы в США определяются как населенные пункты с населением менее 50 000 человек.Они также классифицируются как районы, где есть группа или скопление от менее 2500 до 50 000 человек. Жизнь в сельской местности представляет собой уникальный набор проблем, с которыми жители крупных городов не часто сталкиваются.

Это особенно верно в отношении коммунальных услуг, таких как электричество.

В то время как некоторые из этих областей выигрывают от дерегулирования энергетики, многие - нет. Кроме того, коммунальные предприятия часто не могут оправдать оказание услуг в сельской местности из-за низкой рентабельности и высокой стоимости строительства.Коммунальные предприятия, которые предоставляют услуги в этих районах, часто должны взимать с сельских жителей гораздо более высокие ставки.

Было ясно, что для того, чтобы дать людям, живущим в этих районах, надежный доступ к энергии, что-то нужно изменить. Ответом стало создание сельских электрических кооперативов.

Сельские электрические кооперативы

В 1930-х годах почти 90% людей, которые жили в городских районах, имели доступ к электричеству. Однако 90% сельского населения жили в домах, которые не получали электричество.

В 1935 году для передачи электроэнергии фермерам, их семьям и другим сельским предприятиям было создано Управление электрификации сельских районов (REA). Год спустя Конгресс принял Закон об электрификации сельских районов. Это означало, что федеральные займы выдавались тем, кто нуждался в поддержке установки систем распределения электроэнергии в сельской местности.

Следующим шагом REA было принятие Закона об электрических кооперативных корпорациях. Этот типовой закон штата позволил создавать сельские электрические кооперативы.

Электрические кооперативы - это организации, которые помогают доставлять электроэнергию своим потребителям? члены сельской общины. Деньги, которые зарабатывает электрический кооператив, либо реинвестируются в развитие и обслуживание инфраструктуры, либо выплачиваются членам в зависимости от уровня их инвестиций. Чтобы стать членом кооператива, нужно быть заказчиком. Если вы являетесь участником, вы также являетесь владельцем, который имеет равное право голоса со всеми другими участниками.

К 1994 году РЭА заменила Служба сельского хозяйства (РУС).Эта организация продолжает поддерживать сельские электрические кооперативы посредством администрирования программ, направленных на улучшение или развитие инфраструктуры в сельской местности.

Сегодня сельские электроэнергетические кооперативы обслуживают около 42 миллионов человек в 47 штатах. Это означает, что 13% счетчиков Америки принадлежат кооперативным клиентам. Есть также более 19 миллионов домов, школ, предприятий, ферм, ирригационных систем и других организаций, которые пользуются услугами, предоставляемыми этими организациями.

Энергетические вызовы в сельских районах

В то время как Служба розничных коммунальных услуг продолжает настаивать на улучшении и развитии электроснабжения в сельских районах, они также сталкиваются с рядом проблем.

Проблемы с энергоресурсами

Электроэнергетические кооперативы часто сталкиваются с проблемами энергоресурсов. Нефтяное эмбарго 1973 года оказало огромное давление на сельские районы, заставив многих инвестировать в атомную энергетику. Проблема с этим переключением стала очевидной из-за нескольких ядерных аварий и растущего движения против ядерной энергетики.Этот сдвиг привел к банкротству многих кооперативов.

Модернизация VS Растущие расходы

Стоимость модернизации существующей инфраструктуры электроснабжения или даже внедрения новых экологически чистых технологий производства электроэнергии часто может быть очень высокой. Проблема заключается в огромных расстояниях между потребителями, которые живут в сельской местности, а также в районах, где услуги по энергоснабжению представляют собой смесь различных решений.

Системным планировщикам, которые пытаются работать в сельской местности и для нее, также часто бывает сложно по-настоящему понять конкретные проблемы, с которыми сталкиваются эти места.

Изменение климата

Изменение климата может иметь иное влияние на сельские районы, чем на городские. Для этого есть много причин, например:

  • Общие профессии
  • Бедность
  • Демография

«Климатический разрыв»? это проблема, которая беспокоит многих больше всего. Он решает проблему, с которой сталкиваются сельские районы, когда речь идет об их способности адаптироваться и изменяться, а также об их нынешней экономической структуре. В частности, исследования показывают, что в сельских районах на юго-востоке и юго-западе в будущем могут возникнуть серьезные проблемы из-за нехватки воды и роста тарифов на электроэнергию.

Сельские энергетические программы и инициативы

Важным игроком в борьбе за модернизацию и поддержание электроснабжения в сельской местности является Служба сельского хозяйства. Их электрическая программа предоставляет ссуды и необходимые ресурсы, необходимые для расширения, модернизации и обслуживания сельской электрической инфраструктуры в Соединенных Штатах. Эти ссуды выдаются разным организациям в зависимости от потребности, в том числе

  • Кооперативы
  • Корпорации
  • Штаты
  • Территории
  • Подразделения
  • Муниципалитеты
  • ЖК
  • Некоммерческие организации

Эта финансируемая государством организация также реализует несколько программ и инициатив, направленных на привнесение энергии в жизнь людей, живущих в сельской местности.К ним относятся,

Программа "Энергия в сельских районах для Америки"? Возобновляемые источники энергии и энергоэффективность

Департамент сельского хозяйства США (USDA), отдел развития сельских районов, управляет данной конкретной программой кредитования. Цель этого кредита - предоставить финансирование и финансирование малым сельским предприятиям и фермерам, чтобы они могли внедрять системы энергоэффективности или улучшать энергоэффективность.

Есть несколько условий применения, например, фермеры получают как минимум 50% их общего дохода от своей деятельности.Малые предприятия должны быть созданы в определенных подходящих сельских районах с населением менее 50 000 человек.

Если выбрано, все средства должны быть использованы для покупки конкретных систем возобновляемой энергии, таких как биомасса, геотермальная энергия, гидроэнергетика, водород, малая или большая ветровая генерация, малая и большая солнечная генерация или приливная, тепловая или текущая генерация. Финансирование также поддерживает установку или покупку систем отопления, вентиляции и кондиционирования, изоляции, освещения, дверей и окон, а также замену неэффективного энергетического оборудования.

Гранты с высокими затратами на энергию

В последний раз эту программу проводил департамент сельского хозяйства Министерства сельского хозяйства США в 2015 году. Тем не менее, это важная программа, поскольку она предоставляет гранты подходящим кандидатам, которые борются с чрезвычайно высокими затратами на энергию.

Претенденты - поставщики электроэнергии, обслуживающие сельскую местность. К этим организациям относятся органы власти штата и местного самоуправления, признанные на федеральном уровне племена и племенные группы, некоммерческие организации и коммерческие предприятия.

Успешные кандидаты могут использовать гранты для финансирования улучшений, строительства или приобретения энергетических услуг.

Bluebonnet Electric Cooperative? Умная сеть

Bluebonnet Electric Cooperative - это один из Техасских? крупнейшие кооперативы. Она работает в 14 округах, обеспечивая энергией сельские районы от Остина до Хьюстона, имея 11 000 миль линий и 63 000 членов.

Bluebonnet покупает электроэнергию у Управления Нижнего Колорадо и CPS Energy. Обе компании поставляют чистую возобновляемую энергию, что позволило этому электроэнергетическому кооперативу обратиться к современным технологиям для повышения надежности своей энергии.

Их инициатива по интеллектуальным сетям позволяет этому электрическому кооперативу как производить, так и продавать электроэнергию. Полученные средства позволили им улучшить свое понимание электричества. Все участники имеют доступ к впечатляющей онлайн-панели инструментов, которая позволяет им отслеживать стоимость, использование и общее влияние электроэнергии на их дом или бизнес.

Кроме того, Bluebonnet также разработала мобильное приложение, которое участники могут загрузить. Это приложение позволяет пользователю проверять потребление электроэнергии из любого места.Приложение также будет автоматически предупреждать участников, когда они достигли определенной суммы потребления, постоянно держа их в курсе о том, сколько электроэнергии они фактически потребляют.

Насколько в Африке к югу от Сахары нужна энергосеть?

Продолжаются интенсивные дебаты о том, как лучше всего обеспечить электроэнергией 1,1 миллиарда человек, которые в настоящее время не имеют к нему доступа, из которых 600 миллионов проживают в странах Африки к югу от Сахары, многие из них - в сельских районах. Согласно оценке IEG 2015 года, страны с ограниченным доступом получили около 3.6 миллиардов долларов США в год в электроэнергетический сектор из всех источников в период с 2000 по 2014 год. Основная часть этих средств ушла на расширение традиционной электросети. В отчете IEG также говорится, что для достижения универсального доступа к сетям в странах с нынешним низким доступом к 2030 году потребуется более 17 миллиардов долларов США в год, в том числе около 12 миллиардов долларов США в год для новых передающих и распределительных мощностей. Дополнительные 20 миллиардов долларов США в год потребуются для устранения текущего дефицита предложения и расширения генерирующих мощностей для удовлетворения растущего спроса.Наибольшая доля этих инвестиций будет приходиться на страны Африки к югу от Сахары, учитывая численность населения, не имеющего доступа, и проблемы, связанные с эффективными инвестициями в инфраструктуру там (Foster and Briceño-Garmendia, 2010).

Такой уровень инвестиций в расширение сети политически популярен во многих донорских организациях и национальных правительствах, в том числе в Африке. Это справедливо рассматривается как ключевая часть развития инфраструктуры, необходимой для достижения экономических преобразований, необходимых для достижения уровня жизни в промышленно развитых странах.Более того, есть некоторые эмпирические доказательства того, что электрификация способствовала экономическому росту и модернизации в Индии, Юго-Восточной Азии и Бразилии, а также в других странах Азии и Латинской Америки. Но в какой степени этот опыт применим к Африке?

Ряд недавних исследований поднимает вопросы о том, насколько расширение электрификации сетей в Африке может способствовать экономическому развитию в ближайшей перспективе. Исследование, проведенное Ленцем и соавторами в Руанде, показало, что большинство людей, имеющих возможность доступа к сети, фактически подключились, но уровни потребления как в домашних хозяйствах, так и на предприятиях оставались очень скромными даже через 4 года после подключения.Не было никаких признаков экономического мультипликативного эффекта от увеличения производительного использования электроэнергии в масштабах, превышающих небольшие магазины и другие небольшие предприятия сферы услуг. Надежность сети была высокой в ​​течение исследуемого периода, поэтому это не было значительным препятствием для использования электроэнергии. Недавняя крупномасштабная оценка программы электрификации сельских районов в Танзании подтверждает незначительное влияние на продуктивное использование электроэнергии. В основном в соответствии с вышеупомянутым документом по Руанде, исследование действительно обнаруживает сокращение использования некоторых традиционных источников энергии, а также положительное влияние на использование освещения и цены на землю в качестве показателей благополучия.Однако это не влияет на создание фирм или занятость в несельскохозяйственном секторе. Это также согласуется с более ранними исследованиями в Бенине и Уганде, с анализом Петерса и Зиверта для нескольких африканских стран, а также с результатами недавнего исследования в Индии, а также с исследованием Динкельмана в Южной Африке, которое обнаруживает положительное влияние на женщин. предложение рабочей силы, но падение заработной платы для женщин и отсутствие влияния на общий спрос на рабочую силу.

Еще одна трудность заключается в том, что маловероятно, что затраты на подключение к сетям сельских жилых домов могут быть возмещены только за счет платежей домашних хозяйств.Это продемонстрировано в недавней работе Ли с соавторами в Кении. В этом исследовании исследователи случайным образом распределили ряд различных предварительных сборов за подключение к электросети для деревень, которые до сих пор не были подключены к электросети, недалеко от сети. В одной группе сел домохозяйства заплатили полную цену за подключение, во второй группе только половину цены, а в третьей группе домохозяйства были подключены бесплатно. Это позволяет авторам оценить готовность платить (WTP) за подключение к сети, что, в свою очередь, отражает прямые выгоды для домашних хозяйств от наличия подключения.

Они обнаружили, что процент подключения был высоким только в деревнях, для которых в эксперименте была установлена ​​нулевая плата за подключение, и приближался к нулю в деревнях с оплатой, равной только 50% от фактических сборов за подключение в Кении. Кроме того, в статье дается оценка стоимости подключений, которая даже в оптимистичном сценарии значительно превышает заявленную WTP. Авторы также отмечают, что есть основания полагать, что оценки WTP не полностью отражают все преимущества электрификации сети, такие как побочные эффекты для других домохозяйств (которые, как обнаружено, значительными, например, в Индии Ван де Валле и соавторами ).Более того, исследуемое население сталкивается с серьезными ограничениями в доступе к финансам. Однако, несмотря на эти предостережения, возникает вопрос, можно ли экономически оправдать превышение затрат на подключение над выраженными ГП подключенных домохозяйств.

Экономическая история современного развитого индустриального мира показывает, что выводы о едва заметном влиянии электрификации на экономическое развитие не так удивительны, как некоторые могут подумать. Распространение и экономическое влияние технологических инноваций могут занять годы или десятилетия, чтобы полностью материализоваться, в зависимости от других взаимодействующих процессов.Как отмечает Дэвид (1990), в 1900 году, примерно через 20 лет после того, как в Лондоне и Нью-Йорке были установлены станции первой генерации, электричество все еще почти не использовалось в домах или на фабриках. Более того, даже когда фабрики в сегодняшних промышленно развитых странах перешли на электрическое оборудование, их производительность не увеличивалась еще 10 или 20 лет - явление, известное как парадокс производительности.

Общее значение этого исторического наблюдения, которое актуально для Африки сегодня, состоит в том, что последствия крупного толчка к электрификации универсальных сетей могут потребовать значительного времени, чтобы разыграться с длительными периодами амортизации для первоначальных инвестиций.Вопрос не в том, желательно ли в конечном итоге создание современной электрической сети с универсальным обслуживанием. Ясно, что это так. Вместо этого речь идет о сроках и стратегии достижения этой цели.
К счастью, существуют более дешевые технологические альтернативы электрификации сетей, которые особенно полезны при предоставлении базовых услуг домашним хозяйствам в сельских и отдаленных районах, где затраты на расширение инфраструктуры особенно высоки. Затраты на менее масштабные автономные технологии, в первую очередь на солнечные осветительные устройства и домашние солнечные системы в сочетании с улучшенными батареями и светодиодным освещением, значительно снизились за последнее десятилетие (см. Данные Lighting Global за 2016 год).Розничные цены на внесетевые солнечные батареи в настоящее время составляют от 10 долларов США за солнечную лампу до 200 долларов США за солнечную домашнюю систему мощностью 20 Вт. Многие эксперты ожидают, что снижение затрат продолжится и в будущем.

Основным недостатком внесетевой солнечной энергии является то, что относительно небольшое количество поставляемой электроэнергии ограничивает возможности этих систем для продуктивного использования электроэнергии (см., Например, другой анализ Lee et al.). Однако схемы использования электроэнергии в недавно электрифицированных районах сельских районов Африки часто таковы, что солнечная энергия может удовлетворить эти потребности.Даже в сельских районах, охваченных сетью, домохозяйства и микропредприятия используют электроэнергию в основном для освещения, зарядки телефонов и развлечений, которые легко могут быть обеспечены с помощью солнечных батарей. Некоторые недавние исследования Гримма и соавторов из Руанды и Бенша и соавторов из Буркина-Фасо показали, что автономной солнечной энергии достаточно для удовлетворения этих основных потребностей домохозяйств. Во втором документе по Руанде, подготовленном Гриммом и соавторами, предполагается, что автономная солнечная энергия высоко ценится сельским населением: измерение выявленных WTP для различных технологий показывает, что люди готовы тратить значительную часть своих располагаемых доходов на инвестирование в негосударственные проекты. -сетка солнечная.Пользователи с более высоким спросом и средствами для его оплаты могут в ближайшее время прибегнуть к генератору.

Однако то же исследование в Руанде, а также исследование Гримма и Петерса в нескольких разных странах показывают, что расширение доступа за счет инвестиций в автономную солнечную энергию, вероятно, потребует некоторой формы субсидий для охвата более бедных слоев населения. Однако требуемые субсидии будут намного меньше, чем подразумеваемые субсидии, связанные с расширением сетевых подключений в случае низкого спроса.Приведем один пример. Ранее упомянутое исследование в Танзании показывает, что, в частности, если тарифы на подключение остаются низкими, субсидия на подключение домашнего хозяйства может достигать 6 600 долларов США. Следовательно, если в любом случае требуются субсидии, внесетевые солнечные батареи означают гораздо меньшее бремя затрат для правительств, стремящихся расширить базовые услуги для домашних хозяйств в ближайшем будущем, по сравнению с расширением сети.

В настоящее время политики в Африке иногда не воспринимают внесетевую солнечную энергию как реальную электроэнергию.Это мнение может измениться, если будет осознано, что данный бюджет на поддержку доступа к электричеству домашних хозяйств может обеспечить большее количество участников с приемлемым уровнем обслуживания, если он будет использоваться для внесетевой солнечной энергии, а не для электрификации сети.

Эмпирические данные, которые мы рассмотрели, подчеркивают важность рассмотрения как сетевых, так и внесетевых подходов для продвижения к всеобщему доступу к электроэнергии. Этот момент также подчеркивается в недавнем отчете IEG о предоставлении автономных услуг. Во многих сельских районах Африки влияние расширения сети на экономическое развитие в ближайшем будущем может быть очень скромным, в то время как автономные технологии могут быть более рентабельными для удовлетворения наиболее важных основных потребностей домашних хозяйств.В регионах с высоким деловым потенциалом промышленные зоны могут быть подключены к сети для содействия экономическому развитию и более совершенным производственным процессам. Со временем, по мере роста доходов и скопления населения в местах с более высокой производительностью, сеть может расширяться за счет этих соединений. Планы по расширению доступа домохозяйств могут также включать субсидии бедным на автономные технологии. Необходимы разумные схемы субсидирования, которые согласуются с активным участием частного сектора на рынке внесетевой солнечной энергии и прозрачны с точки зрения продолжительности и постепенного отказа.

Авторы с благодарностью принимают комментарии к черновику этого блога, сделанные Муссой Блимпо (Офис главного экономиста, регион Африки) и Малкольмом Косгроув-Дэвисом (Глобальный руководитель по доступу к энергии, Глобальная практика энергетики и добычи полезных ископаемых). Только авторы несут ответственность за содержание блога.

Электробезопасность на ферме

На протяжении многих лет с электроприводом сельхозтехника стала незаменимый элемент современного сельское хозяйство.При широком использовании электричество на ферме, больше внимания необходимо использовать электричество и безопасность электрооборудования. На национальном уровне примерно от 30 до 40 человек. в год на фермах бьют током. Лучше понимание принципов, использования, и опасности, связанные с электричеством мог бы предотвратить многие из этих летальные исходы.

Чтобы понять связанные с этим опасности с электричеством важно знать основные принципы электричества и как происходят потрясения. Основные принципы электричества можно объяснить терминами напряжение, ток (сила тока) и сопротивление. Напряжение - это сила, которая инициирует поток электрического заряда. Фактический поток электрический заряд называется током.Оценка расхода измеряется в амперах. Сопротивление зависит от того, насколько материал препятствует прохождению тока и регулирует скорость потока. Электричество обычно идет по пути наименьшего сопротивления. Когда человеческое тело становится частью этот путь приводит к поражению электрическим током.

Два провода необходимы для завершения электрическая цепь - один провод для проведения ток к электрическому устройству, другой - к вернуть электричество к источнику питания и наконец на землю.Если защитный изоляция на любом из проводов или внутри часть электрооборудования неисправна, течение может идти другим путем к земля. При контакте с неисправным электрический объект, человек может действовать как проводник на землю и испытать шок.

Эффект определяется несколькими факторами. шок окажет на человеческое тело: продолжительность контакта, сила тока, путь, по которому ток проходит через тело, и электрическое сопротивление тела.Человек, стоящий в воде, лучше проводник, чем человек на сухой земле. Взятые вместе, эти факторы могут дают удивительные результаты. Для Например, ток от 7 1/2 ваттного Лампочка для новогодней елки (60/1000 шт. ампер) может убить человека, если ток проходит через сердце. На рисунке 1 показано физиологические эффекты различных текущие уровни.

Электроэнергия подается на ферму от линии электроснабжения компании через главный служебный вход. Обычно все мощность фермы измеряется на этом этапе. Главный выключатель должен быть расположен здесь, чтобы вся мощность фермы могла быть вручную выключил в какой-то момент.

От главного служебного входа, провода вести к каждому зданию или районному обслуживанию вход через подземный или надземный провода.Эти входы в службу должны также быть оснащены разъединителями, чтобы что питание может быть отключено на одном сайте не затрагивая другие области.

Главная распределительная система на усадьба всегда должна быть большой достаточно, чтобы вместить настоящее спрос и будущее расширение. Правильный установка электрической системы необходимо для безопасности.Местные коды должны всегда следовать, потому что их главный цель - предоставить пользователям безопасные системы. Если не существует электрического кода для вашего региона, Национальный электрический кодекс (NEC) - это минимальный стандарт, которому нужно следовать. Только квалифицированные электрики должны устанавливать электрические системы.

Защита цепи

Электрические системы имеют встроенные функции для защиты оборудования и проводки от чрезмерный ток.Самый распространенный Схема защиты - предохранитель. Когда избыток ток течет к предохранителю, часть его обрывы, отключение питания цепи. К восстановить питание, предохранитель необходимо заменить. Автоматический выключатель предлагает то же самое защита, но удобнее. Флип выключателя восстанавливает мощность после цепи выключатель сработал из-за перегрузки.

Когда перегорает предохранитель или автоматический выключатель отключен, помните:

  • Автоматический выключатель или предохранитель должны никогда нельзя обойти, потому что это может повредить оборудование или вызвать пожар, если цепь перегревается.
  • Никогда не заменяйте предохранитель на больше, чем указано для схема.Слишком большой предохранитель не сработает. защитить от перегрузки, которая может вызвать пожар.
  • Не заменять предохранители на копейки, гвозди, пруток или другие предметы. Было много электрических пожаров. вызванные такими заменами.

Заземление - необходимая функция безопасности каждой электрической системы.Защищает от поражения электрическим током, пожара и повреждений к оборудованию и снижает опасность связанный с молнией. Правильный заземление как для системы, так и для электрическое оборудование особенно актуально для усадеб.

Заземление системы начинается от сети служебный вход. Нейтральный из основных услуга подключена либо к цельнометаллическому водопроводной трубе или металлическому стержню, имеющему был вбит в землю.Они действуют как заземляющие электроды. Если заземляющий стержень используется, он должен быть достаточно глубоким всегда находиться в контакте с влажной почвой (при минимум 10 футов). Чтобы обеспечить непрерывность заземление по всей системе, каждый служебный вход филиала должен быть заземлен с подключенным нейтральным проводом к заземленной основной нейтрали обслуживания.

Заземление оборудования обеспечивает человек, который вступает в контакт с электрическое оборудование не подвергается ударам из-за замыкания на землю. Замыкание на землю может возникнуть при подключении проводов ослабнет или защитная изоляция сломанный или неисправный.

При утечке тока и электризации металлический ящик или приспособление, он следует за проводящий путь, чтобы завершить его цепь.An заземление оборудования служит проводником или путь с низким сопротивлением.

Лучший способ заземления электроинструмента - использовать инструменты с трехжильным шнуром питания и трехконтактные вилки. Третий провод земля и подключается к системе заземление, когда он вставлен в правильную заземленная розетка. При использовании удлинитель, убедитесь, что у него есть третий провод для заземления.Чтобы подтвердить это сосуды сохранили свои земли, периодически проверяйте их с помощью тестер цепи. Мощность с двойной изоляцией инструменты также доступны, предлагая защита от замыканий на землю путем обеспечения слой изоляции между проводами и металлический корпус инструмента. Двойная изоляция электроинструменты не такие эффективно заземлены как трехпроводные инструменты потому что изоляция может выйти из строя, если она влажный.

Любой металл, система или оборудование компонент, который может быть наэлектризован при возникновении неисправности необходимо заземлен. Это включает, но не ограничивается к, распределительным коробкам, корпусам двигателей и коробки предохранителей. Заземление электрической системы не заземляет эти металлические вольеры. Квалифицированный электрик должен установить все заземляющие соединения, чтобы сделать убедитесь, что система работает правильно.

Прерыватели цепи замыкания на землю (GFCI) также используются для защиты от ударов от замыканий на землю. GFCI обнаруживает утечка тока на очень низких уровнях (как всего 5 миллиампер) и быстро отключается сила. Обычно три типа доступные GFCI - это блоки, встроенные в схему выключатели, блоки, встроенные в розетки, и портативные GFCI, которые подключаются к любому емкость.

Блокировки

Цель блокировки - предотвратить оборудование от случайного начал и травмировать людей, когда это обслуживаются или ремонтируются. При обслуживании оборудования с электрическим приводом, на его выключатель. Например, если разгрузчик силоса требуется ремонт, замок на блоке управления предотвратит запуск машины пока вы работаете внутри силоса.

Суровые условия фермы

Многие сельскохозяйственные предприятия имеют тяжелые среды, требующие особых внимание при установке и обслуживании электрические системы. Угрозы системе поступают из ряда источников. В пары из
отходы животных в изоляторе могут разъедают электрические компоненты.Высокая влажность в доильных установках может быстро испортить обычные металлические электрические коробки. Физические повреждения проводки, коробок, и светильники могут быть вызваны скот, оборудование и люди. К защитить ваши активы от пожара или стоимости перемонтаж, следуйте этим рекомендациям при установке вашей электрической системы.


В агрессивных и влажных средах

  • Используйте подземный питатель (UF) электрический кабель.
  • Убедитесь, что все блоки управления горят. приспособления, переключатели и розетки изготовлены из коррозионно-стойких материалы.
  • Установить водонепроницаемые крышки на розетки и переключатели и над лампочки.
  • Найдите распределительную панель подальше из суровых условий окружающей среды. Если чистый, сухая зона, например офис, не в наличии, смонтировать раздачу панель снаружи.
  • Убедитесь, что все электрические системный компонент или часть оборудование, расположенное снаружи, есть водонепроницаемость.
  • Провести проводники по горизонтали кабелепровода и загерметизируйте концы влага не может попасть в распределение панель. Когда проводники бегут из теплая влажная среда до холода месте, может образоваться конденсат войти в распределительную панель.
  • Внутри хозяйственных построек, смонтировать проводку снаружи стен, чтобы обеспечить непрерывное осмотр.
В пыльной среде (например, зерно или зоны обработки кормов):
  • Поместите защитные кожухи на все лампочки, чтобы защитить их от пыли и уменьшить опасность пожара.
  • Используйте взрывозащищенные выключатели. Огонь от взрыва может произойти на участках там, где мелкая пыль или вредно, сильно легковоспламеняющиеся пары вступают в контакт с искрами от электрического выключателя.
В местах, где физическое повреждение электрическая система животноводством, оборудованием, или люди скорее всего:
  • Защита печатных коробок продуманно выбирая их местоположение. Размещение их за углом или вдали от животные делают коробки намного меньше уязвимы для злоупотреблений.
  • Проложите проводники в кабелепроводе для защиты их от физического повреждения домашним скотом.
  • Используйте неметаллический кабелепровод в коррозионных среды.
  • Поставьте охранников над расположенными лампочками. где они могут быть поражены оборудования, и используйте корпуса для не допускайте попадания влаги и пыли.
  • Используйте только квалифицированных электриков для ремонтировать повреждение электрического инсталляции.
Резервное питание

Многие владельцы ферм имеют резервный источник питания генераторы под рукой для использования во время подачи электроэнергии перебои. Когда резервный генератор установлен в однофазных системах, он должен быть подключенным к системе электропроводки фермы через двухполюсный, двойной бросок передаточный переключатель (см. рис.6). Когда генератор используется, этот переключатель отключает электросеть фермы от штатного блока питания. Есть две причины, почему это важно. Во-первых, это предотвращает питание генератора питание линий электроснабжения, где проводится ремонт люди могут работать. Во-вторых, нормальный источник питания не может подключиться к генератор и повредить его при подаче питания от электросети восстановлен.

Должен быть установлен безобрывный переключатель. так что генератор не более 25 футов от переключателя. Установка переключатель передачи всегда должен быть рассмотрено с местным электроснабжением Компания.

Воздушные линии электропередачи

Многочисленные случаи поражения электрическим током на фермах был вызван контактом с потолком провода.Транспортное оборудование, требующее высокий клиренс под низкими потолками провода могут быть особенно опасными. Смертельные случаи были приписаны переносным шнеки, контактирующие с верхним провода. Эти жизни могли быть сохраняется, если несколько минут было потрачено на опустите оборудование.

Прочие виды деятельности, например обрезка деревьев или движущаяся оросительная труба или металлические лестницы рядом с воздушными проводами также может быть опасно.Низкие воздушные провода часто встречается на фермах, а также сельскохозяйственные переулки между полями и дорогами. Любой, кто работает в таких ситуациях следует знать об опасностях воздушные провода присутствуют.

Опасности также связаны с похоронены проводники службы. Персона работа траншеекопателем или земляные работы оборудование может получить удар током, если машина вступает в контакт с подземные провода.Держите подробную карту всех подземных линий электропередач, чтобы избежать таких несчастные случаи.

Поражение электрическим током может вызвать респираторные паралич, фибрилляция сердца и тяжелые ожоги. Если сердце перестанет биться и дыхание прекратилось, жертва получить повреждение мозга после четырех-шести минут.

Очень важно быстро ответить в случае поражения электрическим током.В потерпевший сначала должен быть отделен от источник шока. Лучший метод - это отключить источник питания. Никогда не трогай человек, пока он или она не отделен от источника питания, или вы также рискуете получить удар электрическим током. Отправить для незамедлительно профессиональная медицинская помощь. Если пострадавший не дышит, искусственный дыхание должно осуществляться быстро.Когда нет пульса, коронарный легочная реанимация (СЛР) должна быть начал.

Если вы один и не обучены проводя СЛР, вы все равно должны попытаться оживить жертву, потому что это может быть единственным шансом на выживание. Наклон запрокинуть голову пострадавшего, ущипнуть закройте ноздри пальцами, возьмите глубокий вдох, прикоснись своим ртом к его или ее рот и удар.Двигай головой прочь и позвольте человеку выдохнуть. Повторить. Положите пятку одной руки на нижняя половина взрослой жертвы грудины, положите другую руку поверх первый и нажмите на 1,5 - 2 дюйма. Пятнадцать сжатий до двух вдохов следует повторять до профессионального помощь приходит.

Правильный монтаж электрооборудования фермы система имеет важное значение для электробезопасности. Это включает в себя заземление всей системы. и все электрооборудование. Защитите электрическая система и ваша жизнь с помощью только соответствующие предохранители и цепь выключатели. Соблюдайте местные электротехнические правила или Национальный электротехнический кодекс и наймите квалифицированного электрика при установке или изменении вашего электрическая система.

Наконец, поддерживайте свою систему незамедлительно устраняя любые повреждения или ухудшение. Электробезопасность имеет решающее значение составляющая продуктивной и безопасной фермы бизнес.

Безопасность коробки отбора мощности
Молниезащита для ферм
Эмблемы медленно движущихся транспортных средств
Более безопасная среда для детей на ферме
Безопасное обращение с животными

Настоящая публикация выпущена для дальнейшего сотрудничества. Расширение работ, санкционированных актами Конгресса 8 мая и 30 июня 1914 г.Он был произведен с сотрудничество Министерства сельского хозяйства США; Кооперативное расширение Корнелла; штат Нью-Йорк Колледж сельского хозяйства и наук о жизни, Нью-Йорк Государственный колледж экологии человека и Нью-Йорк Государственный колледж ветеринарной медицины в Корнелле Университет. Cornell Cooperative Extension предоставляет Программа Equal

Дизайнер: Денис Кулис
Редактор: Дэвид А.Польша
Иллюстрации Джима Хоутона

За дополнительной информацией обращайтесь по телефону 1-877-257-9777
Программа Cornell по охране здоровья и безопасности сельского хозяйства


Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

.
Электропроводка в сельском доме: Электропроводка в деревянном доме своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
