Беседка своими руками 3х3 м из бруса

Многие владельцы дач и частных домов стремятся создать на своем участке хоть какую-то зону отдыха и проводить больше времени на свежем воздухе. В первую очередь внимание обращают на строительство беседки. Задумываются об этом и те, кто когда-то отказался от этой затеи в пользу установки на летний сезон разборного шатра и уже успел убедиться в ненадежности его конструкции. И правильно. Возведенной на совесть капитальной беседке не страшны ни ураганные ветра, ни проливной дождь.

Как построить беседку 3х3 с шатровой крышей своими руками?

Фундамент беседки

Строительство любой деревянной беседки начинается с фундамента. Учитывая относительную легкость конструкции, достаточно выполнить столбики из кирпича или бетона.

Предварительно разметьте участок, натяните шнуры по периметру будущей беседки. В случае с квадратной беседкой замерьте диагонали, проверив тем самым перпендикулярность шнуров между собой. Натянув еще два шнура по диагоналям, отмечаем место пересечения — здесь будет находиться центральное основание.

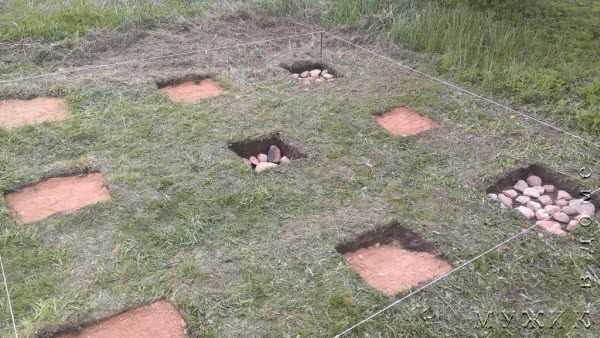

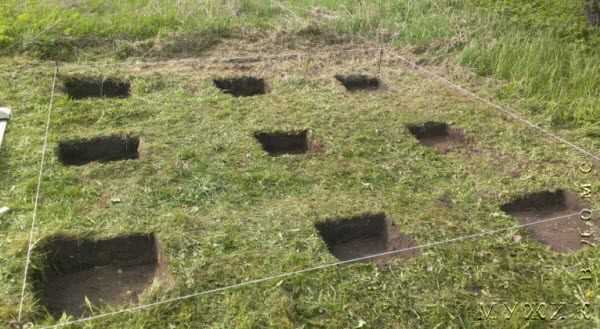

Делаем ямки под устройство фундамента беседки

Необходимая глубина ям под фундамент определяется типом грунта. Так, если имеем дело с непучинистым грунтом, то не требуется бурить ямы под заливку бетонных столбов ниже глубины промерзания. Будет достаточно вырыть ямки глубиной около 200-300 мм, после чего засыпать в них песчано-гравийную смесь примерно до половины глубины, тщательно утрамбовав и выровняв засыпку по горизонтали.

Засыпать крупный песок, щебень или гравий следует примерно до половины глубины вырытых ямок

В основании каждого столба укладываем тротуарную бетонную плитку.

Следующим этапом нужно выложить кирпичные столбики. Тут нужно со всей ответственностью подойти к вопросу выбора подходящего кирпича, ведь для фундамента годится не любой тип. Лучше для этих целей применять либо белый силикатный, либо обожженный красный кирпич. При этом стоит отметить, что глиняный красный кирпич все-таки предпочтительнее в плане влаго- и морозостойкости, а по своим прочностным характеристикам обожженный тип красного кирпича ничем не хуже силикатного, прессованного из песка.

Следите за тем, чтобы кладка была строго вертикальна. Все столбики должны быль выведены в одну горизонтальную плоскость. Для этих целей можно использовать гидравлический уровень (прозрачную, заполненную водой трубку).

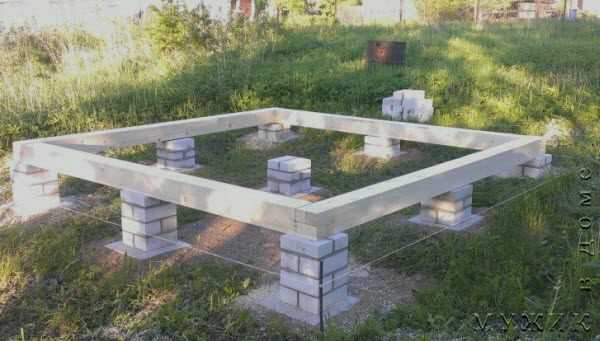

На выровненные площадки выкладываем столбики из кирпича

Если планируется закрепить брус нижней обвязки и стойки к бетонному основанию (кирпичным столбикам), то это можно сделать без применения специальных крепежных элементов, Г-образных болтов и прочего, а при помощи обычных прутков арматуры, зацементированных в кирпич примерно на 20 — 30 см. Примерно на столько же пруток должен выступать сверху, как видно на фото ниже.

Стойки и нижнюю обвязку беседки будем крепить на арматуру

Вообще, собственный вес беседки вряд ли позволит ей опрокинуться или съехать со столбов даже при сильном ветре, но на всякий случай хоть какое-то крепление не помешает. Разумеется, если вы не живете в сейсмически активной зоне, где без надежного крепления просто не обойтись.

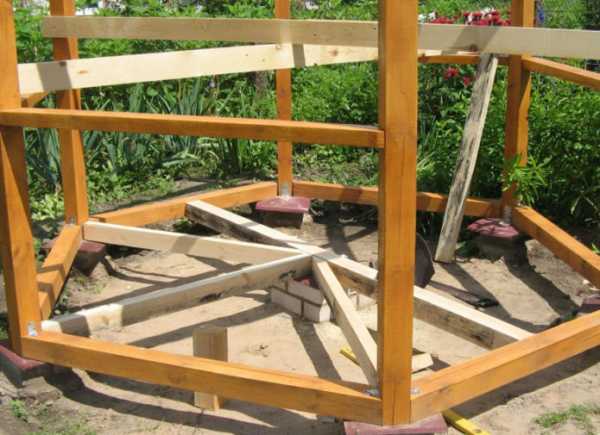

Нижняя обвязка

Следующий этап — обустройство нижней обвязки. Для нее, как правило, применяется брус сечением 100х100 мм. Соединяем брус между собой «вполдерева». Все пазы, которых при строительстве беседки приходится делать немало, можно с легкостью вырезать с помощью электролобзика с длинной пилкой или сабельной пилы. На кирпичные столбики перед укладкой обвязки следует подложить гидроизоляцию — обычный рубероид. При креплении на вышеупомянутые арматурные прутки в местах установки будущих стоек сверлим в брусе отверстия и продеваем, как показано на предыдущем фото.

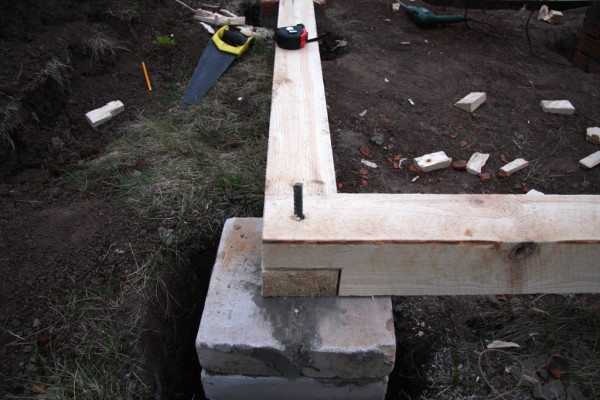

Предварительно собираем нижнюю обвязку, расположив ее на столбиках основания

Стропильная система

Стропильную систему крыши с верхней обвязкой, особенно при работе в одиночку, лучше предварительно собрать внизу, прямо на обвязке пола будущей беседки — так намного удобнее будет выполнять подгонку стропил и замков, а по лестнице еще успеете вдоволь «напрыгаться» на окончательном этапе сборки всей конструкции.

Саму верхнюю обвязку выполняем из доски 50х100 мм, соединяя брус «вполдерева» по углам. Для связки ее со столбами на соединение типа «шип-паз» (как показано на рисунке ниже) выдалбливаем стамеской соответствующие пазы.

Соединение «шип-паз»

Окрашенные бруски верхней обвязки. Хорошо видны квадратные пазы для крепления на шипы стоек

Для предотвращения съезжания крыши в стропилах необходимо сделать обычные треугольные выборки или же выпилить своеобразный шип, который входит в выбранные стамеской пазы бруса верхней обвязки.

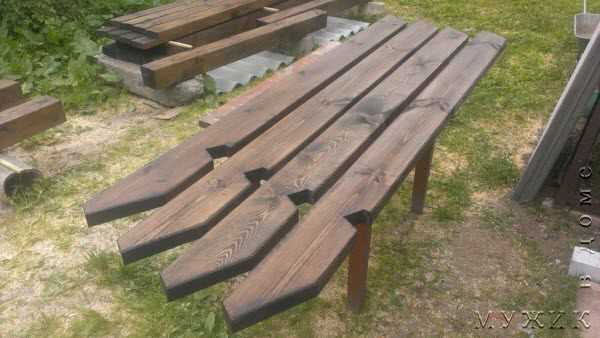

Готовые стропила беседки в вырезанным «шипом»

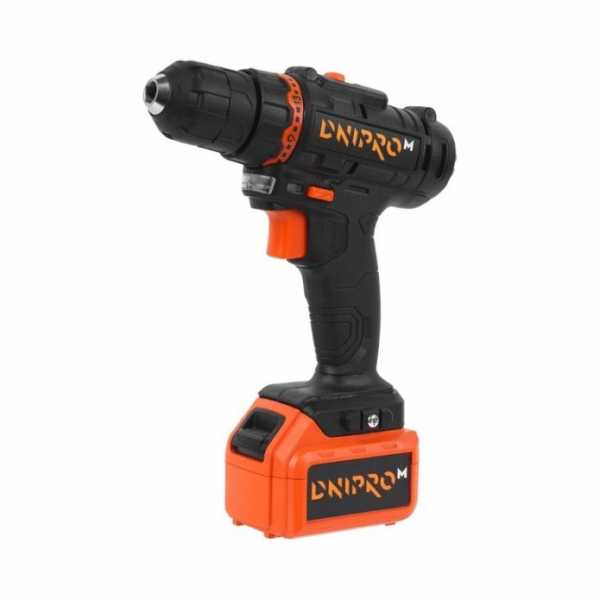

Вооружившись шуруповертом и длинными саморезами, собираем элементы будущей крыши.

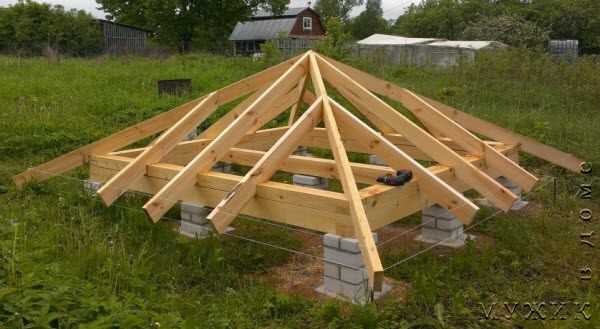

Стропильная система беседки в сборе

Готовый каркас крыши теперь можно разобрать и покрасить каждый элемент антисептиком (например, пропиткой для дерева «Пинотекс» или аналогичной), устойчивым к воздействию атмосферных осадков, солнечных лучей и перепадам температур.

Окончательный этап строительства беседки

Теперь, когда все элементы конструкции стропильной системы беседки полностью готовы, можно ее разобрать, отложить детали в сторону и заняться установкой стоек.

Монтаж вертикальных стоек

Для них используем такой же брус, как и для нижней обвязки — 100х100 мм.

Для удобства установки отпиливаем торцы бруса строго под прямым углом. С одной стороны бруса выполняем шип под установку на него верхней обвязки. Для этой цели лучше воспользоваться электрическим лобзиком, который просто незаменим при выполнении всех многочисленных пропилов. С другой же стороны бруса, если установка столбов беседки запланирована именно на прутки арматуры, высверливаем отверстие на необходимую глубину диаметром равным или чуть меньшим диаметра прутка. Для надежности крепления лучше использовать арматуру с насечками.

Выравниваем столбы по уровню строго вертикально, для надежности фиксируем их временными укосинами. Каждую стойку крепим к нижней обвязке на саморезы с помощью металлических уголков, как видно на фото.

Как установить столбы беседки одному

Установка стропильной системы

После установки всех столбов беседки поднимаем и крепим к ним верхнюю обвязку…

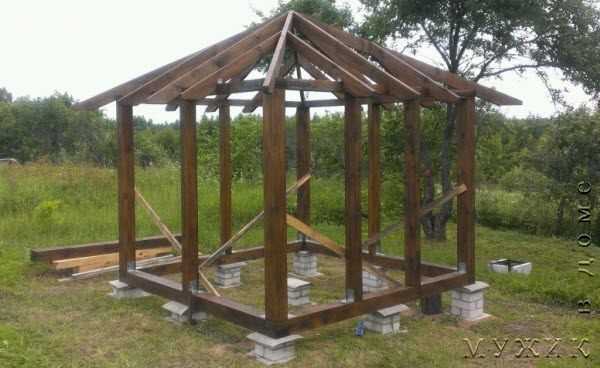

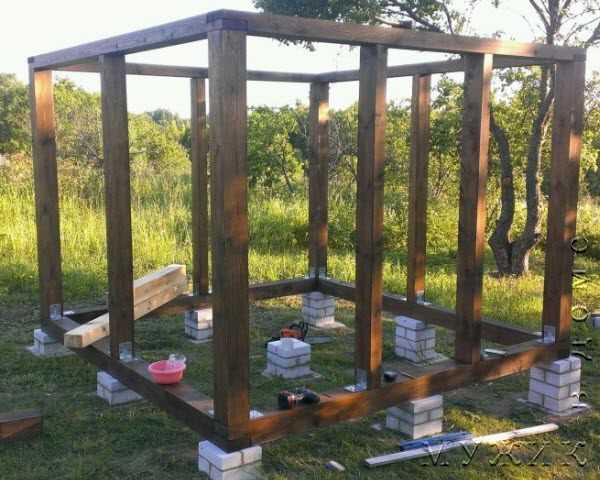

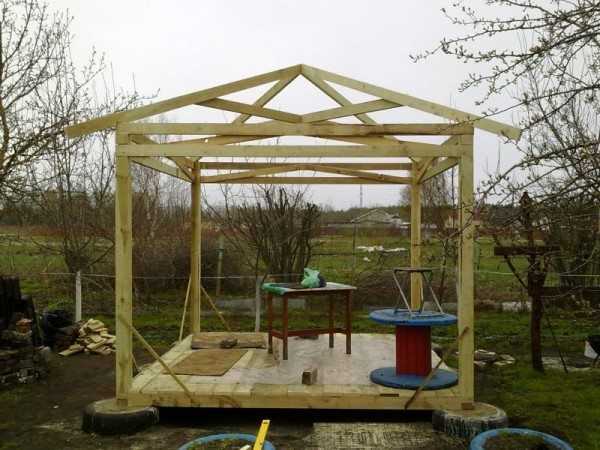

Каркас беседки готов

… а затем и стропила.

Устанавливаем стропила

Конструкция сразу станет жесткой и устойчивой и можно будет уверенно приступать к кровле крыши. Сплошной дощатый настил выполняем снизу вверх, прикручивая доски к лагам на саморезы. Для разметки досок удобно использовать вырезанный из картона шаблон.

Настил крыши беседки

Для устройства настила крыш также часто применяют плиты OSB-3 — все зависит от предпочтений и выбранного типа кровли.

Для покраски пола и деревянной мебели внутри беседки можно воспользоваться специальным  террасным маслом «Пинотекс», предотвращающим появление грибка и придающим древесине водоотталкивающее свойство.

Прекрасной кровлей для беседки послужит мягкая битумная черепица Shinglas (Шинглас). Не забудьте про коньковую и карнизную планки!

Монтируем карнизную планку

Покрываем крышу беседки черепицей

Устанавливаем коньковые планки

Настил пола, монтаж лестницы и перекладин

Монтаж пола начинаем с установки лаг. Крепим лаги к нижней обвязке при помощи П-образных кронштейнов.

Затем приступаем к настилу заранее обструганных и покрашенных половых досок.

Укладку досок начинаем от одной из стен беседки

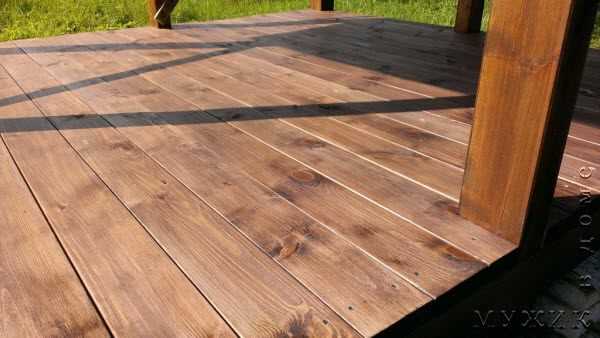

Перед покраской половые доски тщательно обработаны электрорубанком и отшлифованы электрической шлифмашиной

Между опор крепятся предварительно подогнанные по размерам, обструганные электрорубанком, окрашенные и просушенные элементы перил.

Трудно представить, что такую красоту можно выполнить в одиночку. Но глаза, как говорится, боятся, а руки…

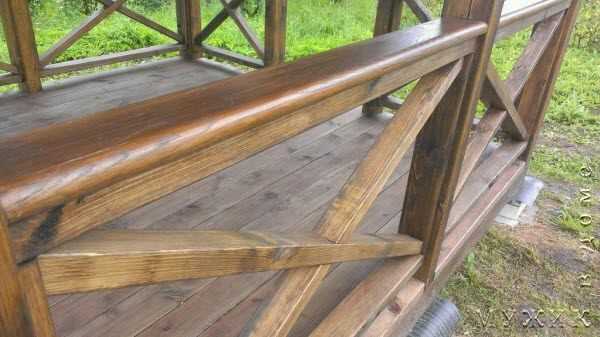

Перила беседки, тщательно оструганные рубанком, отшлифованные и окрашенные смотрятся даже очень эстетично

Монтируем лестницу.

Крыльцо беседки крепим снаружи к брусу нижней обвязки

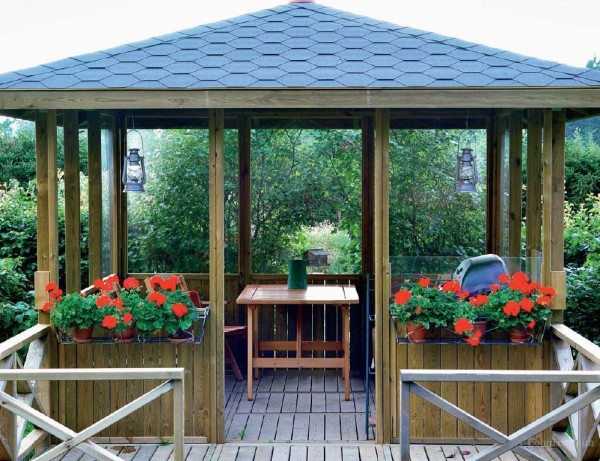

Вот она, наша красавица!

Построить беседку своими руками на даче — не такое уж сложное занятие, как поначалу может показаться!

Пластиковые стулья и круглый стол в беседке

Беседка 3х3 только внешне выглядит небольшой, однако за этим столиком свободно помещаются 6 человек. А ведь можно и стол сделать побольше при желании! Но только свободного места почти не останется — гостям танцевать будет негде.

Остается только обтянуть беседку снаружи затемняющей сеткой вроде Тенакс Ямайка (Tenax Jamaica)…

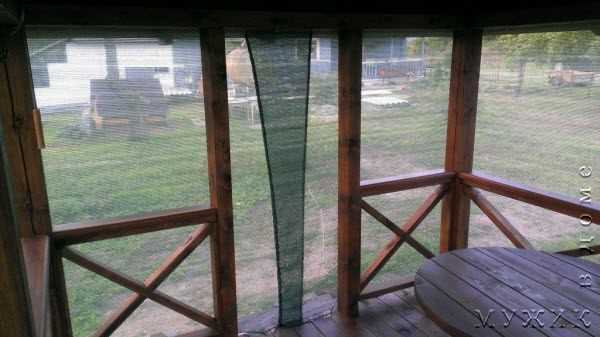

На солнце обтянутая сеткой беседка выглядит вполне неплохо

Сетка не только спасает летом от комаров, но и неплохо защищает беседку от проникновения внутрь дождя, а зимой — и снега

… оградив тем самым себя от комаров и завистливых соседей!

Если описанная в данном материале конструкция с четырехскатной крышей вам не подходит ввиду сложности изготовления, обратите внимание на односкатную деревянную беседку.

muzhik-v-dome.ru

фото, видео, чертеж с размерами, цены

Меньше месяца назад на видеохостинге Youtube было выложено отличное видео, в котором прекрасно показан процесс строительства беседки 3 на 4 метра. Было принято решение не изобретать велосипед, а воспользоваться данным подходом для создания подробной инструкции по строительству.

Помимо строительства, в данной статье будут выложены фотографии различных беседок 4 на 3 метра, некоторые из которых также были воздвигнуты своими силами. Также я приведу цены готовых построек, которые можно спокойно заказать, если вы не заинтересованы в строительстве своими силами.

Возведение своими силами

Я постарался разбить всё строительство на мелкие блоки, которые будут поясняться отдельно друг от друга. Они идут постепенно от фундамента и нижней обвязки до установки кровли и украшения декором.

Прежде чем переходить непосредственно к активной стадии, я опишу базовые характеристики беседки. Чтобы мы все заранее понимали, что собираемся строить.

Характеристики беседки

Основные характеристики и используемые строительные материалы представлены ниже.

Готовая беседка

  • Размеры; 4 на 3 метра.
  • Высота столбов: 2 метра.
  • Тип: полузакрытая.
  • Фундамент: блочный.
  • Нижняя обвязка: брус 150 на 100 мм.
  • Столбы: брус 100 на 100 мм.
  • Стропила: 6 штук с размерами 100 на 50 мм.
  • Крыша: двускатная.
  • Кровля: профнастил.
  • Внутренняя обшивка: ориентированно-стружечная плита (ОСП).
  • Внешняя обшивка: сайдинг.

Фундамент

Основание беседки состоит из блочного фундамента. Используется 9 фундаментных блоков 20 на 20 на 40 см, выставленных строго по уровню. Для того, чтобы выставить их ровно, необходимо заранее подготовить площадку под фундамент — убрать большую траву, мусор, корни и тому подобное.

Важный момент: поверх установленных блоков укладываются листы гидроизоляции из рубероида. Они защищают нижнюю обвязку от гниения.

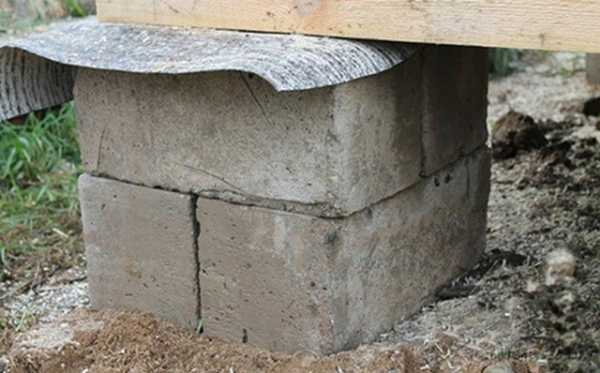

Установка фундаментных блоков

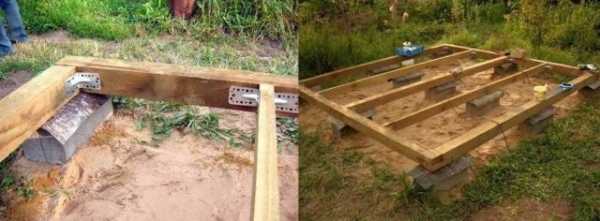

Нижняя обвязка

Нижняя обвязка представляет из себя деревянное основание из бруса 150 на 100 см, на котором держатся столбы. Внутри обвязки будут закреплены лаги, на которые будут крепится доски пола.

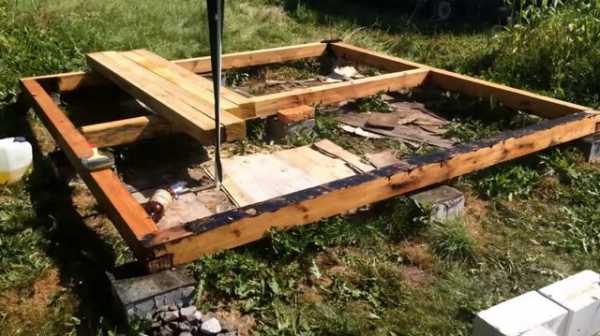

Укладка нижней обвязки

Столбы

Установить ровно столб и зафиксировать — более трудная задача, чем может показаться на первый взгляд. Для этого вам нужно будет:

  1. Поставить столб на обвязку.
  2. Зафиксировать его с помощью временных деревянных откосов.
  3. «Намертво» зафиксировать с помощью металлических уголков.
  4. Снять временные откосы.

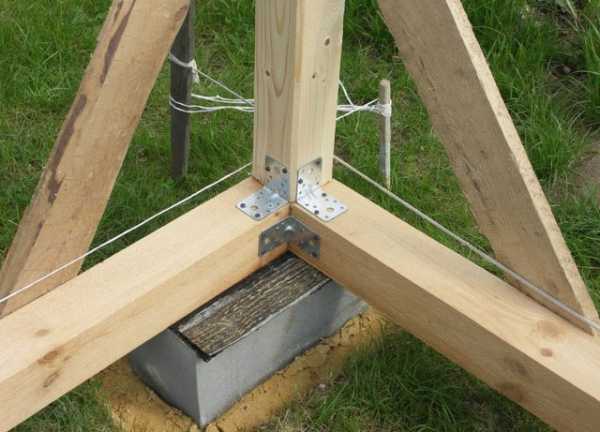

Установка столба с помощью откосов

Лучше всего данная работа выполняется вдвоем-втроём, так как нужно делать одновременно несколько задач: держать столб, держать откосы и вкручивать саморезы.

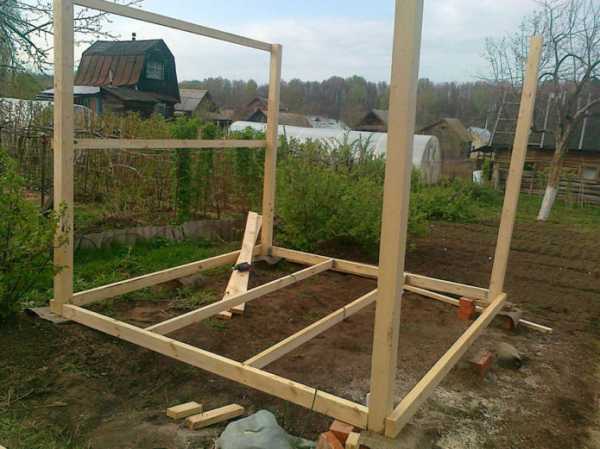

Установленные столбы


Верхняя обвязка

По аналогии с нижней обвязкой, на столбы крепится верхняя. Делается это сразу же после установки столбов. В перспективе верхняя обвязка будет основанием для стропильной системы крыши.

Верхняя обвязка на столбах

Поперечные перила

Далее между столбами устанавливаются поперечные перила, они также крепятся на металлические уголки. В дальнейшем эти перила послужат основой для обшивки ОСП и сайдингом.

Не забудьте оставить место для центрального входа.

Закрепленные на металлические уголки поперечные перила

Лаги и пол

Когда беседка уже приняла свои очертания, можно начинать укладывать пол. Для этого необходимо к нижней обвязке прикрепить лаги — деревянные бруски, на которые сверху будут укладываться доски.

Установленные лаги

Хозяином видео не был указан размер доски, поэтому вам его необходимо будет подобрать самим. Можно использовать стандартную половую доску «сороковку» — 40 на 100 на 6000 мм.

Уложенный пол


Стропильная система крыши

Для создания двускатной крыши используются 6 стропил с размерами 100 на 50 мм.

Перевернутые стропила

Правильная технология требует выпиливание всех углов и ровную установку стропил между собой стык в стык. В данном случае строители решили сэкономить время и силы и просто зафиксировали стропила на металлические уголки, дополнительно зафиксировав стропильные ноги с помощью затяжек.

Для обрешетки использовались шестиметровые доски 20 на 100 мм.

Готовая стропильная система

Обшивка ОСП и сайдингом

Заднюю стену беседки было решено закрыть, чтобы создать некий уют внутри помещения. Для этого использовались ориентированно-стружечные плиты, которые помимо глухой задней стены закрыли нижние проёмы в беседке.

Обшивка ОСП

Дополнительно нижние проёмы обшиваются сайдингом.

Обшивка сайдингом

Кровля

Профнастил — один из самых дешевых и надежных кровельных материалов, который используется для не утепленных крыш. Классическое крепление на саморезы с шайбой позволит надежно зафиксировать и уложить листы на деревянную обрешетку.

Несмотря на все преимущества профнастила у него есть один «недостаток»: он очень громко шумит во время дождя от попадающих на него капель.

Прикручивание кровли

Декор и дизайн интерьера

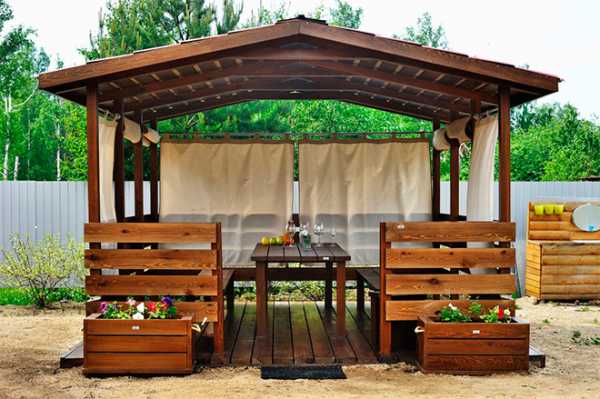

Очень интересным решение было добавление декоративных штор и деревянной обрешетки на оконные проёмы. Это позволило практически полностью закрыть помещение от чужих взглядов, а также частично укрыть беседку от ветра и дождя.

Декорирование с помощью штор

Дополнительно внутри постройки было проведено освещение, установлены телевизор и микроволновка. В итоге получилось практически жилой домик для отдыха.

Микроволновка в беседке

На улице был установлен переносной бассейн.

Видео

Вышеописанный подход к строительству беседки 4 на 3 метра был показан в видео, который представил пользователь с именем Ivan Ivanov.

Помимо поэтапной инструкции по строительству, на его канале я нашёл еще одно видео с данной беседкой, в котором показан внутренний интерьер беседки и установленный на улице бассейн. Фото были представлены выше.

Стоимость готовых беседок

Рассчитывая стоимость строительного материала и время на работу, важно держать в уме стоимость на готовую постройку, которую можно купить в любой момент.

Если ваша беседка получается слишком дорогой, а в её качестве и собственных силах вы сомневаетесь, то почему бы не заказать готовую конструкцию, которую вам соберут в течение одного дня?

Садовая 3×4 метра (59 900 руб)

  • Размеры: 3 на 4 метра.
  • Высота: 2,7 метра.
  • Фундамент: блочный 20 на 20 на 40 см.
  • Пол: строганная доска из сосны.
  • Столбы: по углам брус 100 на 100 мм, по центру 100 на 50 мм.
  • Обшивка: вагонка.
  • Крыша: двускатная.
  • Кровля: ондулин.
  • Декор: деревянная обрешетка.

Застекленная 3×4 метра (79 000 руб)

  • Размеры: 3 на 4 метра.
  • Высота: 2,7 метра.
  • Фундамент: блочный 20 на 20 на 40 см.
  • Пол: строганная доска из сосны.
  • Столбы: по углам брус 100 на 100 мм, по центру 100 на 50 мм.
  • Обшивка: вертикальная вагонка.
  • Крыша: двускатная.
  • Кровля: высококачественный ондулин.
  • Остекление: стекло на штапиках.

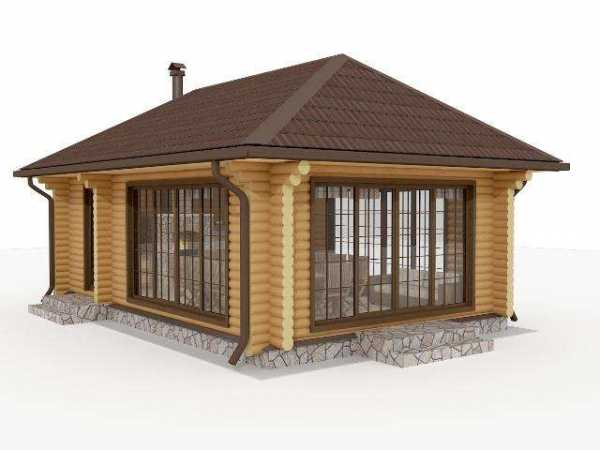

Фотографии различных вариантов

Напоследок подготовил подборку фотографий, которые помогут вам определиться с выбором той или иной беседки.

Прежде чем строить какую-нибудь стандартную беседку, рекомендуется изучить как можно больше вариантов. Возможно, среди них вы найдете ту конструкцию, которую непременно захотите построить у себя на дачном участке.

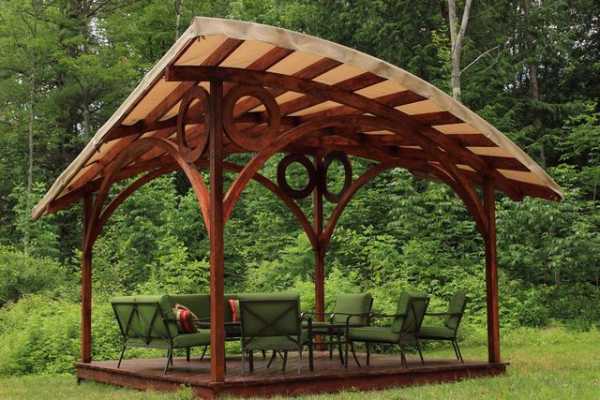

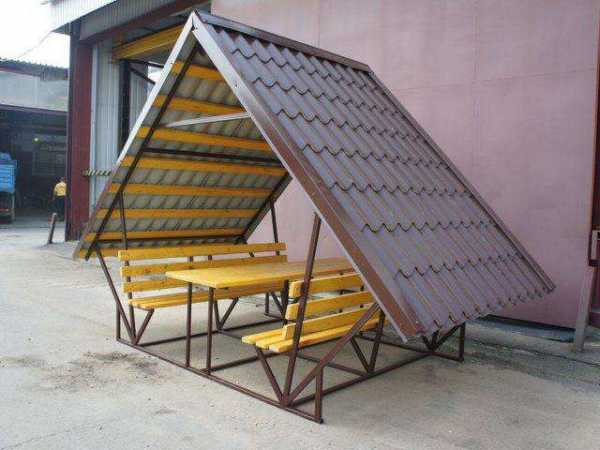

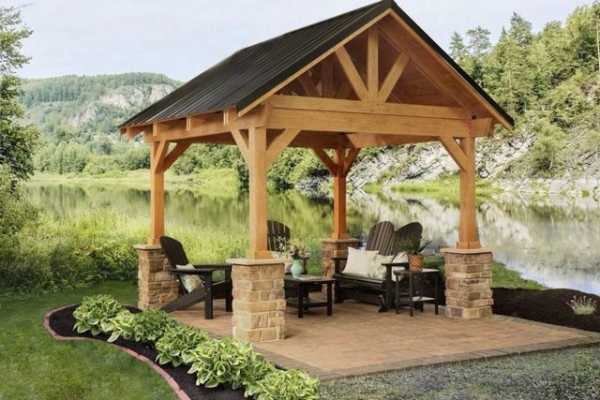

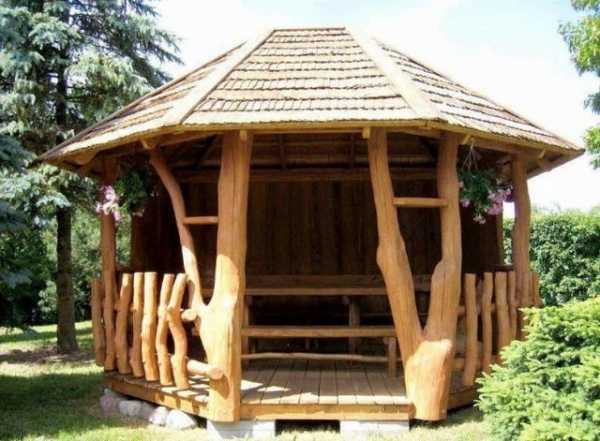

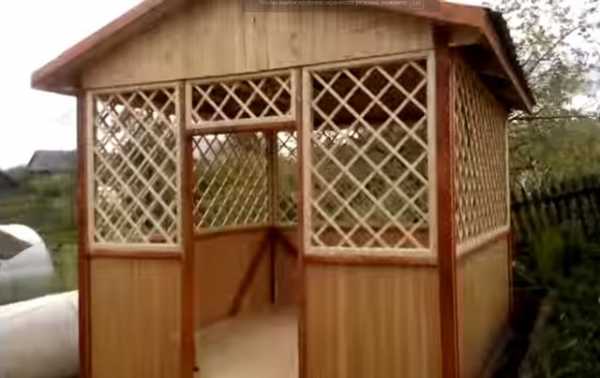

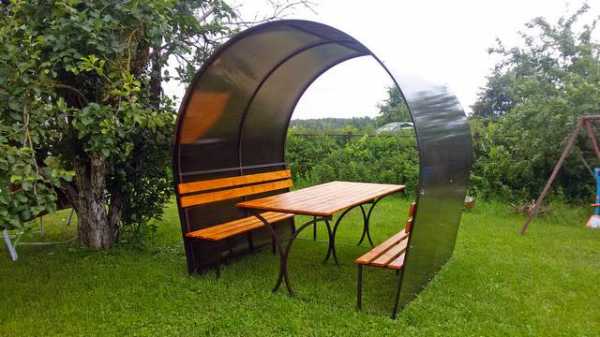

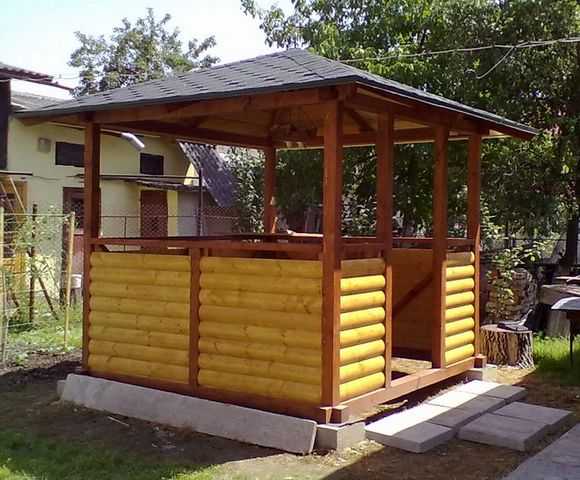

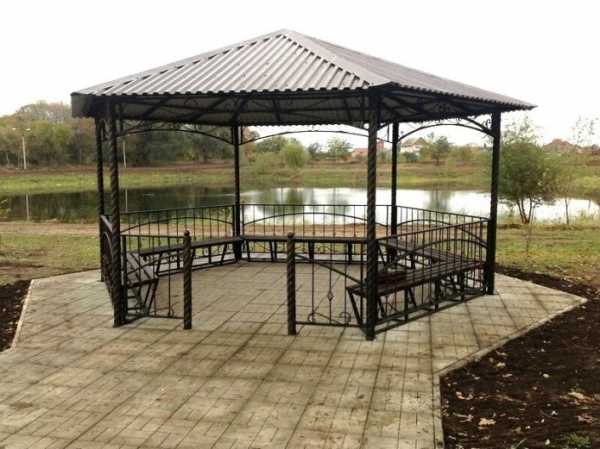

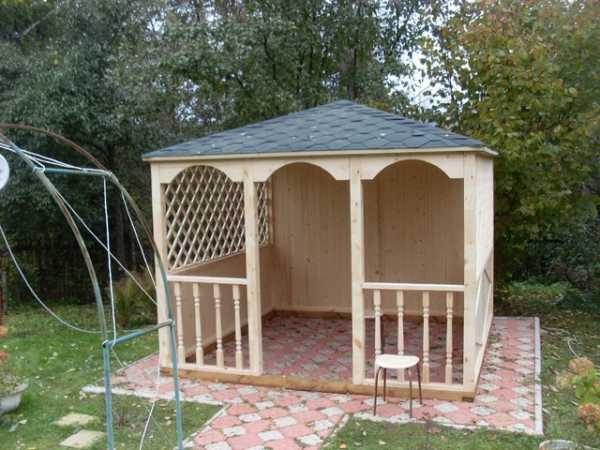

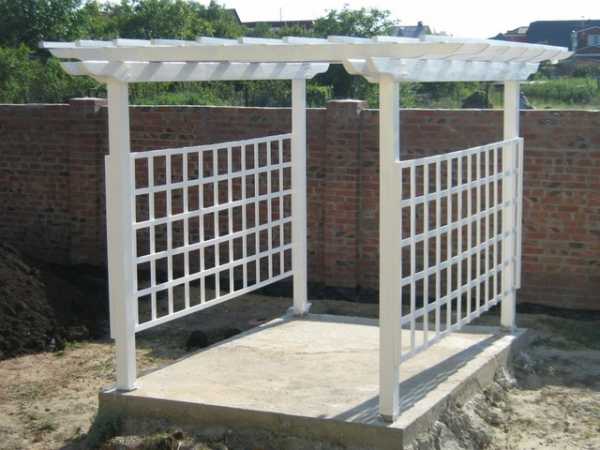

Простые и красивые

Представленные ниже беседки не отличаются какими-то серьезными архитектурными формами. Они сделаны в обычном стиле, из простого материала, но выглядят эффектно. В первой фотографии обратите на красивую декоративную обрешетку, сделанную полукругом.

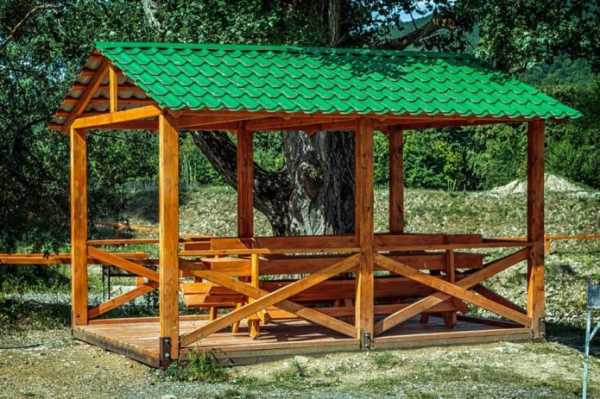

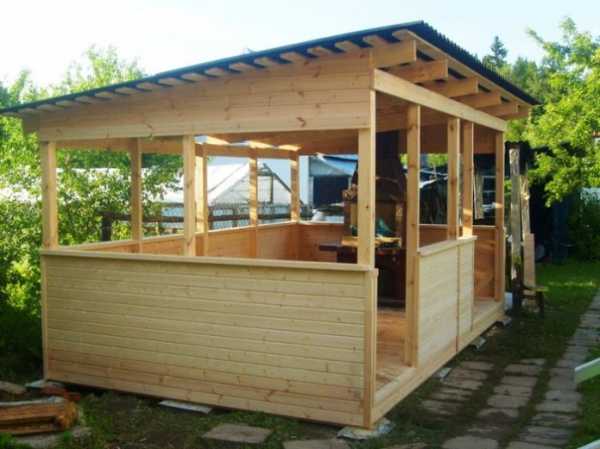

Проекты для дачи

Парочка примеров, которые идеально подойдут для дачи. Размеры 3 на 4 метра позволяют с комфортом поместиться двенадцати людям, то есть отдохнуть можно с размахом. Если площадь на вашем участке позволяет установить подобное строение, тогда его вполне можно рассмотреть.

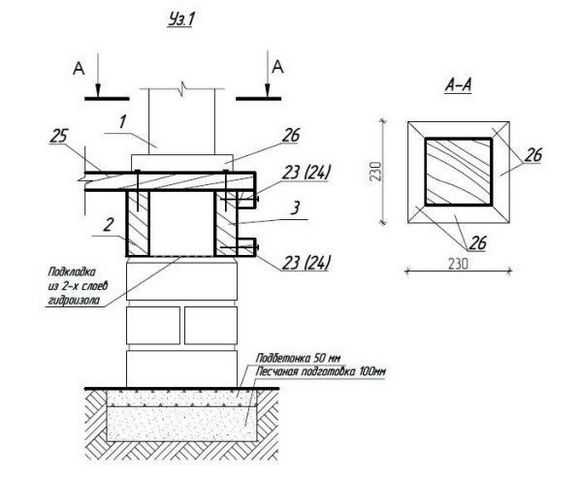

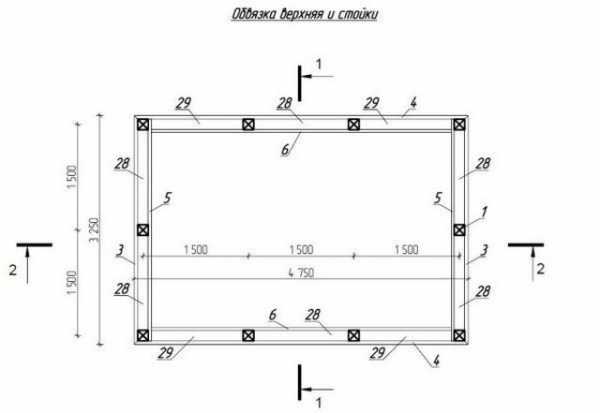

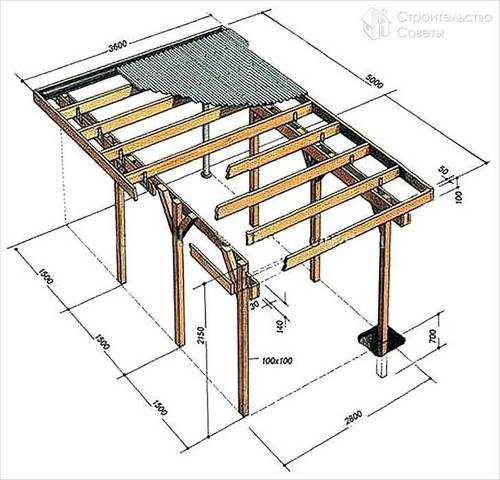

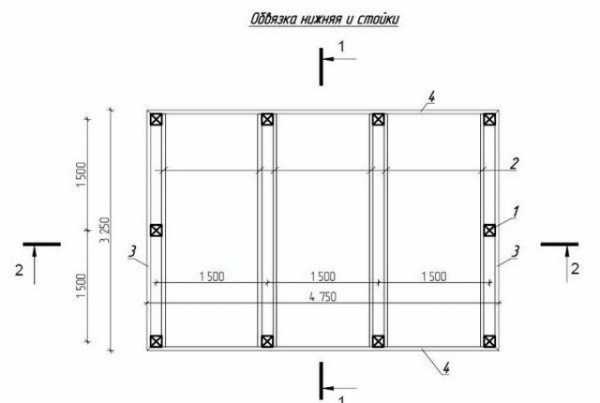

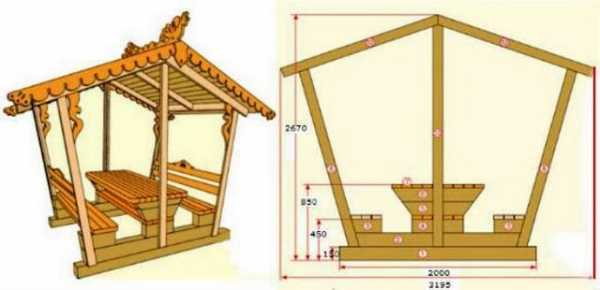

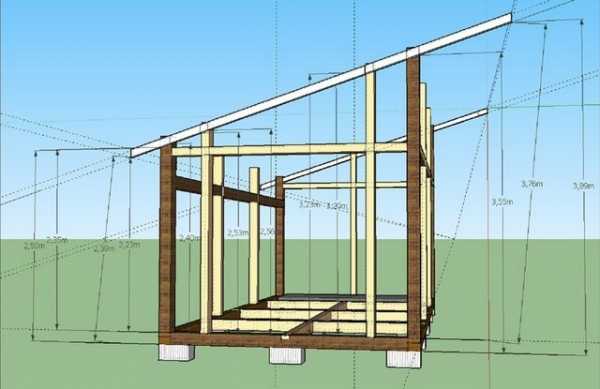

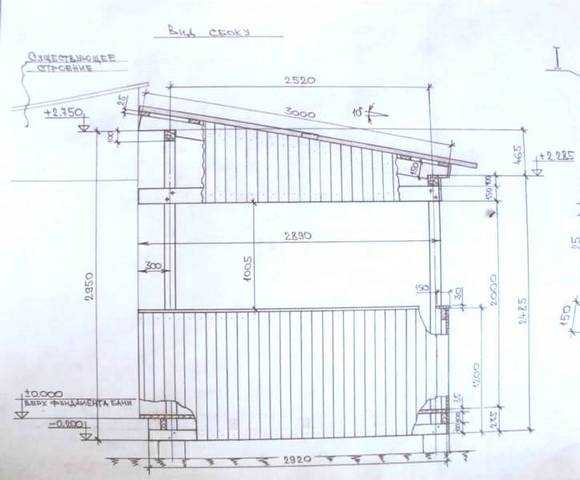

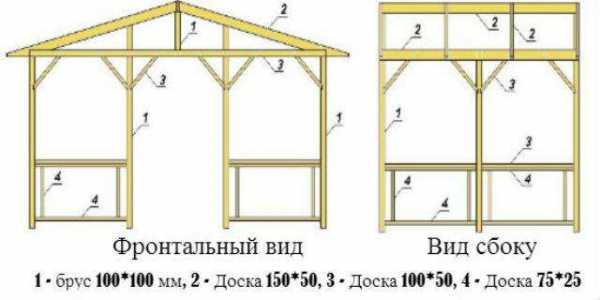

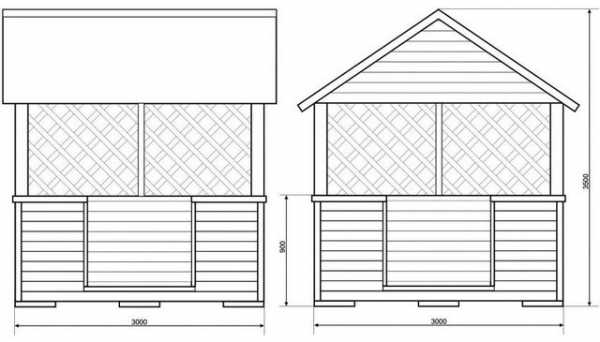

Чертежи с размерами

Ниже приведены несколько чертежей, которые помогут вам наглядно разобраться с конструкцией беседки.

besedkis.ru

чертежи, пошаговая инструкция и фото строительства с размерами

Каждый, кто имеет дачный участок или небольшой загородный дом, хочет иметь место, где можно расслабиться в жаркую пору года или спрятаться и наблюдать за проливным дождем. Для достижения этой цели подходит беседка 3 на 3 своими руками. Она занимает небольшую площадь, имеет надежную конструкцию и не требует больших финансовых вложений.

Выбор материала

Для изготовления садовых беседок лучше всего подходят материалы из натурального дерева. Благодаря экологически чистому происхождению они не приносят вреда организму человека ни при каких погодных условиях. Удобство в использовании именно такого строительного материала состоит еще и в том, что для работы не потребуются специальные подъемники для перемещения и установки. Все можно сделать самому или имея дополнительные руки.

На современном рынке большой ассортимент товаров из древесины. Сэкономить можно и на сооружении фундамента. Конструкция будет иметь небольшой вес, поэтому достаточно будет простого нетолстого фундамента.

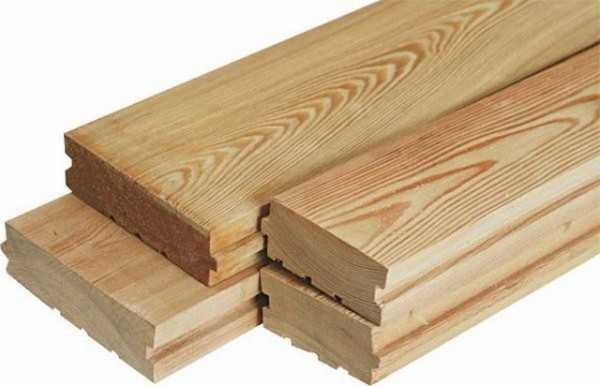

Для начала нужно выбрать подходящий материал

Подготовка

Любые строительные работы начинаются с выбора и подготовки места, где будет расположена постройка. Беседку лучше размещать со внутренней стороны двора. Если поблизости есть лес, сад или водоем, то можно поставить ее так, чтобы наслаждаться природными пейзажами. Учесть стоит и возможное размещение с солнечной или теневой стороны.

Далее следует определиться с проектом беседки 3×3 м. Возможные варианты можно посмотреть на просторах интернета.

Следует обратить внимание на то, что если постройка будет сооружена с ветреной стороны или на открытой местности, тогда лучше ставить полузакрытую беседку с высокими бортиками. В ином случае можно соорудить тент-беседку без стенок, что потребует минимум средств и усилий.

Видео: «Беседка в одиночку за один день»

Из этого видео вы узнаете, как построить беседку.

Проведение работ

Для беседки понадобятся такие материалы и инструменты: хвойный брус, доски разных размеров (согласно выбранному виду постройки), кровельные покрытия, крепежи, рядовые или силикатные кирпичи, цемент, песок, мелкий щебень, пропитки и краски по желанию.

Поскольку такая постройка считается одной из самых простых, никаких специальных приспособлений не понадобится. Вы с легкостью справитесь, имея стандартный набор инструментов.

Фундамент и нижняя обвязка

Основой для беседки будет служить фундамент. Он может быть нескольких видов:

  • для участков, которые имеют уклон – свайно-винтовой;
  • для идеально ровной поверхности – плиточный;
  • более универсальный – столбчатый.


Чаще всего используют последний. Остановимся на нем детально, рассмотрев алгоритм строительных работ:

  1. На выбранном месте под постройку необходимо снять верхний слой грунта, отмерить 3×3 м и сделать разметку по контуру будущей конструкции.
  2. Выкопать девять ямок глубиной примерно 500 мм в углах на пересечении диагоналей и в центре будущего каркаса.
  3. Засыпать ямки щебнем, затем песком, утрамбовать так, чтоб этот слой составлял 200 мм.
  4. Приготовить цементно-песчаный раствор и соединить между собой кирпичи в виде столбиков с основанием в 2 кирпича. Каждый из столбов должен выступать над верхним слоем грунта на 250 мм.
  5. С помощью строительного уровня подогнать высоту всех опор и вывести на один горизонтальный ряд.
  6. Сверху столбы покрыть битумом и накрыть листом рубероида.
  7. Оставшиеся ямки засыпать ПГС и утрамбовать.

По завершении формирования фундамента можно приступать к нижней обвязке. Ее делают из четырех брусков размером 150×150 мм. В конце каждого из них вырезают пазы, которые заходят друг на друга, и крепятся способом «в полдерева».

После фундамента, следующий шаг – обвязка

Каркас и верхняя обвязка

Поверх несущих балок необходимо установить девять вертикальных столбов, четыре из которых размером 150×150 мм, и разместить их по углам, а также пять столбов по 150×100 мм по периметру – они послужат каркасом для беседки.

Важно на этом этапе определиться и с какой стороны будет находиться вход, где вместо одного столба, нужно установить два.

Для верхней обвязки понадобится брус 150×100 мм. Аналогичным способом, что и нижняя, устанавливаются балки с помощью крепления «в полдерева». Такая конструкция получается довольно жесткой и устойчивой.

Пол

Перед тем как уложить пол, важно установить лаги. Для упоминаемого размера беседки достаточно будет 5 шт. 150×50 мм. Закрепить их необходимо вровень с нижней обвязкой. Дальше можно приступать к выстраиванию пола. Это происходит в несколько этапов:

  1. Подготовка досок 150×50 мм, их пропитка и окрашивание со всех сторон.
  2. Сушка досок до максимального уровня.
  3. Укладывание с оставлением зазоров 3–4 мм для стока воды и вырезанием отверстий под столбы, что установлены по периметру.

Крыша

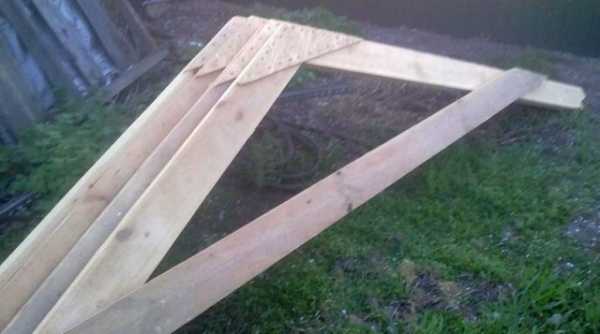

Крыша представляет собой стропильную систему из четырех одинаковых треугольников. Обычно ее собирают заранее, а после установки верхней обвязки подымают и закрепляют. Затем обшивают досками, оптимальный размер которых составляет 120×25 мм. По такой основе в дальнейшем можно без проблем положить любой вид завершающего покрытия.

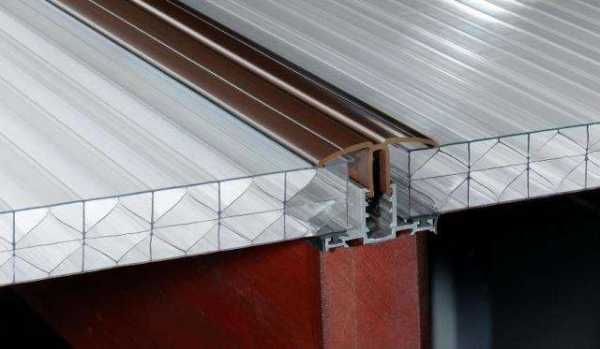

На современном строительном рынке есть много материалов для кровли по разной ценовой политике, внешней текстуре и цвету. Более дешевыми будут профнастил и ондулин, подороже – черепица. В редких случаях используют металлопрофиль.

Обустройство

Чтобы уберечь свою постройку от гниения, необходимо позаботиться о качественной обработке древесины. Для этого используют разнообразные пропитки. Расход в среднем составляет 10 л на всю беседку. Она поможет продлить срок эксплуатации на долгие годы.

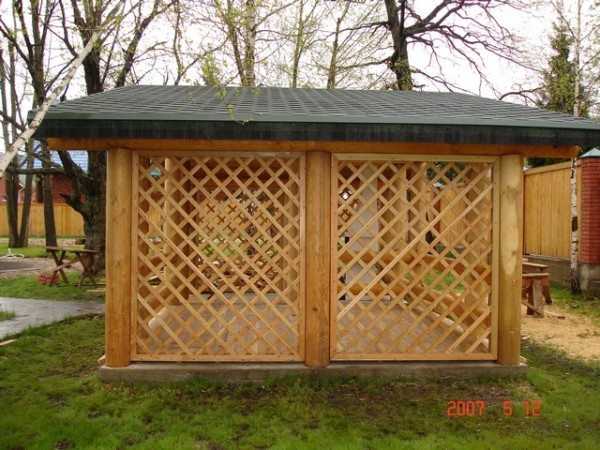

Свести стены можно из остатков бруса, соединив их в интересные фигуры. Некоторые обшивают вагонкой с одной стороны. Такой вариант требует минимальных затрат. Есть и другие, например, зашивка стен решеткой, что позволяет спрятаться от солнечных лучей и создать тень. Можно оставить беседку открытой, тогда оригинально будут выглядеть высаженные по периметру кусты, вьющиеся насаждения или виноградники.

Определенным людям нравится наличие оконных рам в беседках, где на больших подоконниках стоят экзотические растения. При таком обустройстве необходимо помнить, что не все вазоны любят солнце или тень, поэтому нужно внимательно изучить особенности каждого. Не стоит и забывать об уходе за ними.

Иногда такого вида постройку обматывают сеткой. Это позволяет затенить ее даже при попадании прямых солнечных лучей. При сильном дожде она отлично справляется с удерживанием капель на поверхности, тем самым уменьшая количество влаги, которая будет попадать внутрь. Неоспоримым преимуществом будет и защита от насекомых, особенно в вечернее время. Однако при установке сетки теряется внешний эстетичный вид беседки. Здесь придется выбирать между комфортом и привлекательностью.

Чтобы сделать беседку на дачном участке своими руками, необязательно быть профессиональным мастером. Однако к этому делу необходимо отнестись со всей серьезностью и ответственностью. Иногда может показаться такое сооружение не под силу, но не стоит падать духом и бояться. Если вы решительно настроены, все получится.

besedka.guru

квадратная, без стенок, как построить своими руками, садовый тент, чертеж, проект, видео-инструкция, фото

Чтобы оборудовать на своем садовом участке комфортное место для тихого семейного отдыха вовсе не обязательно начинать капитальное строительство монументального сооружения, которое потребует значительных затрат и займет немало времени.

Для этой цели вполне подойдет деревянная беседка 3х3 метра, построенная своими руками из доступных и простых в обработке материалов. В такой беседке может свободно разместиться две-три семьи или достаточно большая дружеская компания. Кроме того в ней хватит места для установки передвижного мангала или барбекю, чтобы независимо от погодных условий сделать отдых на природе полноценным и, не отвлекаясь от общения, приготовить пищу на открытом огне.

Открытая садовая беседка.

Самостоятельная постройка беседки

В этой статье пойдет речь о том, как построить беседку 3х3 метра, которая благодаря своим компактным размерам и натуральным материалам станет отличным местом для отдыха и неотъемлемой частью садово-паркового хозяйства.

Здесь будет представлена пошаговая инструкция по самостоятельному изготовлению беседки для дачи 3х3 метра, а также приведены некоторые советы и рекомендации, соблюдение которых поможет домашнему мастеру грамотно и качественно выполнить эту работу.

Самодельная беседка.

Выбор материала

Садовые беседки небольших размеров лучше всего изготавливать из натурального дерева.

Особенности этого материала делают его наиболее подходящим для сооружения малых архитектурных форм:

  • Благодаря природному происхождению этот материал является экологически чистым и безвредным для человека.
  • Для сооружения такой постройки не требуется специального строительного и подъемного оборудования.
  • Доступная цена и большой выбор материала на рынке строительных товаров.
  • Низкая теплопроводность дерева не позволяет беседке разогреваться на солнце.
  • Благодаря небольшому весу конструкции для ее установки не требуется сооружения сложного фундамента.

На фото деревянная беседка в саду.

Совет! Следует помнить, что для защиты от поражения плесневым грибком и гнилостными микроорганизмами все деревянные элементы беседки перед установкой следует тщательно обрабатывать антисептическим составом. Для элементов нижней обвязки и пола такую обработку лучше выполнить два раза.

С чего начать работу

В первую очередь необходимо определиться с местом на участке для установки беседки. Ее лучше располагать во внутреннем дворе дома с южной стороны, с видом на сад, лес, естественный или искусственный водоем.

Далее следует выбрать проект беседки 3х3 метра, их различные варианты представлены на нашем сайте. Для открытой местности лучше сооружать полузакрытую беседку, одна или две стенки которой доходят до самого верха. Располагать их следует со стороны преобладающего направления ветра для Вашего региона.

Если место установки защищено от ветра, а ее использование будет нерегулярным, Вам отлично подойдет садовый тент-беседка 3х3 м без стенок, сооружение которого обойдется немного дешевле и займет меньше времени.

Чертеж беседки 3х3 главный вид.

Статьи по теме:

Обустройство фундамента

Определившись с проектом и закупив необходимые материалы можно приступать к строительным работам.

Первым делом, нужно спланировать территорию и изготовить столбчатый фундамент для будущей беседки своими руками:

  1. На выбранном участке земли снять плодородный слой почвы и выполнить на грунте по контуру будущей постройки чертеж беседки 3 на 3 метра.
  2. По углам квадрата, по центру его сторон и на пересечении диагоналей выкопать приямки под столбики фундамента глубиной  ~500 мм. Таким образом, их количество получится 9 шт. а расстояние между их осями составит 1500 мм.
  3. Дно приямков уплотнить и засыпать слоем ПГС толщиной 200 мм.
  4. Сверху выложить столбики из кирпичей, связывая их цементно-песчаным раствором. В основании каждого столба должно находиться два кирпича. Их количество довести до высоты столбика 250 мм над уровнем грунта.
  5. При помощи строительного уровня вывести верхнюю плоскость опор в одну линию с горизонтом. В угловые столбы вмонтировать на цементный раствор стальной пруток D 10-12 мм на глубину 200 мм, таким образом, чтобы еще 200 мм осталось на поверхности.
  6. Снаружи столбы покрыть битумной мастикой, а сверху положить один или два слоя рубероида, после чего ямы заполнить ПГС и утрамбовать.

Столбик фундамента.

Обратите внимание! При закладке фундаментных столбов дальнейшие работы по установке беседки можно выполнять только после полного отверждения цементного раствора кирпичной кладки.

Сооружение основания и пола беседки

В своем основании квадратная беседка 3х3 метра выполнена из четырех деревянного брусков 100х100 мм, которые располагаются по периметру ее сторон, а также пятого, который устанавливается по центам двух противоположных сторон квадрата.

  1. С двух сторон каждого бруса нужно сделать вырезы для соединения несущих балок основания вполдерева и просверлить отверстие D12 мм для стального прутка, выходящего из фундамента. Таким же образом нужно поступить с пятым брусом, сделав ответные вырезы для него по центрам противоположных балок.
  2. Балки расположить на столбиках фундамента, продев прутки в отверстия и соединив их края вполдерева. Проверить по уровню их соответствие горизонту, и скрепить между собой при помощи саморезов.
  3. Подготовить 4 бруса 100х100 длиной 2300 мм. При помощи электрорубанка на углах снять фаску 10 мм. В верхней части сделать пропил 40х100 мм для установки диагональной стяжки, а в нижнем торце по центру высверлить отверстие для прутка D12 мм.

Соединение бруса вполдерева на углах.

  1. Установить вертикальные опоры по углам основания, выровнять их по уровню и закрепить при помощи раскосов из бруса 40х80.
  2. Из досок 40х100 собрать диагональную стяжку соединив их крест-накрест вполдерева, по краям сделать вырезы для вставки в пропилы вертикальных столбов. Подняв стяжку наверх и вставив ее края в пропилы, прикрепить ее к столбам при помощи саморезов.
  3. В верхней части столбов по периметру закрепить горизонтальную обвязку крыши из доски 50х100.
  4. На балки основания всплошную без зазоров уложить деревянный настил пола из доски толщиной 40 мм.

Таким образом, должна получиться жесткая конструкция из основания, вертикальных опор и горизонтальных балок кровли.

Несущий каркас беседки.

Статьи по теме:

Изготовление кровли

Кровля, или другими словами тент для беседки 3х3 будет выполнена по классической схеме с горизонтальными балками, закреплёнными на вертикальных опорах и опирающимися на них стропилами на которые укладывается обрешетка для кровельного материала.

Верхний край стропил в центральной части кровли соединяется с опорным столбиком.

  1. Для начала нужно изготовить сам столбик, который вырезается из бруса 100х100 длиной 800 мм. При помощи рубанка ему нужно придать восьмигранную форму, а с одной стороны сделать вертикальный пропил 50х100 мм.
  2. В качестве стропил нужно использовать доски 50х100 мм, сделав в них вырезы и соединив под углом вполдерева.
  3. Столбик устанавливается по центру перекрестия диагональной стяжки. В его верхний пропил вставляется соединенная пара стропил, нижний край которых вставляется и крепится саморезами в верхний пропил вертикальных опор. Таким образом, нужно установить все четыре угловых стропила.
  4. Промежуточные стропила крепятся верхним концом к опорному столбику, а нижним к горизонтальной балке верхней обвязки крыши.
  5. Поверх этой конструкции набивается обрешетка из доски 25 мм и укладывается гидроизолирующий кровельный материал, образуя таким образом, четырехскатную крышу.

Чтобы покрыть тент на беседку 3х3 чаще всего используется мягкая битумная черепица или металлический профильный лист нужного цвета.

Конструктивные элементы крыши.

Стены беседки

Закончив обустройство кровли можно приступать к изготовлению стен.

Существует большое множество различных вариантов оформления стен беседки, среди которых каждый хозяин может выбрать для себя наиболее подходящий.

  1. В качестве наиболее простого и недорогого варианта сплошной зашивки стен можно порекомендовать установить на стены обрешетку из обрезков брусков, на которую с одной или с двух сторон набить всплошную деревянную вагонку.
  2. Как вариант защиты от солнца можно использовать решетчатую зашивку стен, которая будет создавать тень, и не будет препятствовать свободному продуванию ветром.
  3. Открытую беседку по периметру можно обсадить кустистыми или вьющимися растениями, которые образуют живую изгородь, дающую тень.
  4. Для имитации сруба можно нижнюю часть беседки обшить брусом или блок-хаусом, а поверх него установить массивные подоконники.

Вентилируемая конструкция стен.

Совет! После окончания отделочных работ всю беседку можно покрыть тонированной защитной пропиткой определенного цвета. Кроме своей защитной функции она придаст Вашей постройке необходимый оттенок.

Статьи по теме:

Заключение

Сооружение любого строительного объекта, будь-то жилой дом или беседка 3 на 5 на 3 на 5 требует, прежде всего, ответственности и серьезного подхода к делу, однако пугаться этого не стоит. Если Вы решительно настроены и уверены в своих силах, такое несложное сооружение как беседка для дачи 3х3 метра не отнимет много времени, зато в дальнейшем не один год будет радовать Вас и Ваших гостей теплыми летними вечерами.

Дополнительную интересующую информацию можно получить, посмотрев видео в этой статье или почитав подобные материалы из этого раздела.

svoyabesedka.ru

чертежи и размеры из дерева, металла, поликарбоната, кирпича

Построить уютную компактную беседку 3 на 4 своими руками не потребует больших вложений, наличия навыков профессионального строителя и долговременного получения результата. Легкое сооружение можно возвести за 1-2 дня и получить комфортное место для отдыха семьи, друзей, проведения чаепитий и праздников на свежем воздухе.

Беседка 3х4: особенности и виды

Для приусадебного участка и небольших размеров придомовых территорий достаточно построить беседку из дерева 3 на 4 м своими руками, чертежи и размеры, для которой можно взять в сети на тематических форумах, или подготовить проект самостоятельно.

Наиболее популярно среди частного строительства сооружение построек из дерева. Такой выбор материала обусловлен:

  • доступной ценой. Деревянный брусок и доска выходят подешевле металлических или каменных конструкций;
  • экологичностью. Обработанное дерево не теряет своих природных свойств;
  • малым весом. Работа с деревом не требует привлечения тяжелой техники. Построить беседку могут всего 2 человека. Для легкой постройки не нужен мощный фундамент, что сокращает время и затраты на строительство;
  • простотой сборки. Правильная геометрическая форма пиломатериалов делает строительный процесс простым и быстрым. Вы можете возвести строение любых габаритов, обустроить его мангалом, местами для отдыха, другими составляющими комфорта.

Комбинированные варианты из дерева и металла или деревянных элементов с камнем, потребуют больших умений и вложений. Вы можете соорудить классическую беседку прямоугольной, многоугольной, полукруглой формы, перголу или легкий навес для отдыха. Все зависит от вашей фантазии и закладываемого бюджета.

Размеров дачной беседки 3 м в ширину и 4 м в длину достаточно для полноценного отдыха пары десятков человек. Площадь постройки не занимает много места на участке. При грамотном расположении вы получите комфортабельное место для досуга разнообразной формы каркаса, крыши, с открытыми окнами или снимающимися ставнями.

Выбор места

Перед началом строительства и подготовкой проекта будущего сооружения выберите место, где будет расположена беседка. В закрытом от осадков и палящего солнца сооружении удобно отдыхать, принимать гостей, играть в настольные игры, читать, слушать музыку. Рассмотрите для размещения постройки самые живописные уголки участка с ровной поверхностью. Для постройки 3 на 4 можно выбрать любую свободную территорию при соблюдении расстояний пожарной безопасности и строительных норм.

Также, обязательно продумайте какой вы хотите стол. Можно сделать обычный деревянный, а можно заказать кухонный, например стол Bontempi. Отличный вариант как для кухни, так и для беседки.

В соответствии с регламентом строительного документа СНиП 30-02-97 и правилами Земельного кодекса беседки следует располагать не ближе, чем:

  • 3 м – от бань, жилых домов, других хозяйственных построек;
  • 1 м – от границы с соседним участком;
  • 5 м – от проезжей части;
  • 1 м – от выгребной ямы или септика;
  • 1 м – от зеленых насаждений;
  • 1 м – от водозаборного колодца, пруда, озера, реки;
  • 15 м – от лесополосы;
  • 4 м – от построек с домашними животные;
  • 12 м – от уличного туалета.

Выбирайте сегменты на территории, где нет сквозняков, ничего не препятствует обзору. Размещайте беседку в противоположной от проезжей части зоне.

Постройки с односкатной крышей: чертежи и фото

Проектирование беседки является первоочередным этапом строительства. Чтобы поэтапно построить дешевую беседку, выбирайте доступные, практичные, простые в монтаже материалы. Существенно сэкономить в строительной смете можно при выборе постройки с односкатной крышей. Необходимо выдержать угол наклона не меньше 45 градусов для стропил, удерживающих кровлю, чтобы на поверхности не собиралась вода, свободно сходил снег.

Проект беседки с односкатной крыши должен содержать чертежи:

  • вида со стороны входа;
  • вида с торца;
  • вида сверху в разрезе;
  • расположение строения на участке относительно других объектов;
  • изображение постройки в трехмерной проекции.

Выберите готовые чертежи или подготовьте самостоятельно проект с нанесением размеров. Для черчения используйте специальное программное обеспечение или наносите эскиз на бумагу с помощью линейки, транспортира, карандаша.

С двухскатной крышей: чертежи и фото

Строительство беседки простой формы с двускатной крышей потребует большего расхода материала на кровлю и стропила. Угол наклона между каждой поверхностью должен способствовать свободному стеканию осадков и сходу снежного покрова.

Чертеж беседки с двускатной кровлей должен содержать:

  • места расположения несущих опор;
  • размеры фундамента, стен, перил, кровли;
  • входы, окна, площадку с мангалом, статичные объекты (скамейки, стол, встроенные шкафы).
Важное!

Если вы готовите проект самостоятельно, покажите окончательный вариант специалисту со строительным образованием, чтобы избежать ошибок и скорректировать чертежи.

С помощью подробного проекта рассчитайте смету для приобретения строительных материалов. Точные размеры помогут в точности посчитать объемы, нагрузку, визуально оценить объект.

Что потребуется для работы

Для строительства необходимы в полном объеме стройматериалы, которые должны быть расположены неподалеку от площадки, где будет возводиться беседка. Закупите пиломатериалы, кровельные элементы, краску, защитные средства из одной партии, чтобы избежать различия в качестве.

Перед строительными работами приготовьте следующий инструмент:

  • вешки или колышки;
  • веревка;
  • строительная рулетка не менее 5 м;
  • штыковая лопата;
  • шуруповерт;
  • дрель;
  • стремянка;
  • строительный уровень;
  • молоток;
  • болгарка;
  • ножовка;
  • пила.

Соблюдайте технику безопасности при строительстве дачной беседки. Работайте в защитном костюме, используйте перчатки, защитные очки, на ноги наденьте удобную обувь с толстой подошвой.

Как рассчитать материал

Расчеты расхода строительных материалов необходимо производить в соответствии с проектом. Основные этапы строительства – это:

  • возведение фундамента;
  • постановка опор;
  • монтаж стропил и кровли;
  • оформление пролетов;
  • отделочные работы.

Выберите позиции в соответствии с используемым материалом для строения габаритами 3 на 4 м. Приобретайте все необходимое с запасом.

ПозицияМатериалКоличество для постройки беседки 3 на 4 м

Фундамент

Блоки

6-8 шт.

Винтовые сваи

8 шт.

Брусчатый ростверк, брус 20 х 20 длиной 4 м

4 шт.

Бетон для ленточного фундамента шириной 20 см и высотой 40 см с использованием цемента М150

1,1 куб. м
Опоры

Брус 20 х 20 см длиной 4 м

8 шт.

Бревно, кругляк диаметром не менее 20 см

8 шт.

4 опоры из кирпича кладкой в 1,5

432 шт.

Металлический профиль прямоугольного сечения не менее 40 мм

16 м

Стены и перила

Обрезная доска толщиной не менее 5 см

14 м

Профильная труба

14 м
Пол

Лаги толщиной не менее 10 см длиной 4 м

5 шт.

Необрезная доска не менее 3-4 см шириной 20 см длиной 3 м

20 шт.

Обрезная доска не менее 3-4 см шириной 10 см длиной 4 м

30 шт.
Кровля

Стропила – деревянный брусок 10 х 10 см длиной 2 м

10 шт.

Обрешетка – доска шириной 10 см, толщиной 3 см, длиной 6 м

10 шт.

Шифер

27 листов

Черепица в листах

8 листов

Профиль для листов

3 пог. м

Поликарбонат толщиной 8 мм

12 кв. м

Профлист длиной 3,2

8 листов

Для возведения беседки своими руками понадобятся крепежные изделия из металла – большие стержни для крепления четырех деревянных опор, саморезы, резиновые шайбы, гвозди.

Возведение деревянной беседки своими силами

Самостоятельное строительство после подготовки проекта начинайте с разработки площадки. На выбранном месте расчистите территорию от зеленых насаждений и построек. Разметьте территорию с помощью колышков и веревки.

Постройку беседки начинайте с наступлением теплого времени года, после схода снега, подсушивания грунта, снижения уровня грунтовых вод. Для легкого сооружения не нужен мощный фундамент, поэтому строительство не займет более 3-7 дней в зависимости от количества задействованных человек.

Фундамент

Легкая конструкция в виде беседки для отдыха может быть установлена на легкие типы основания. Ростверк с опорами и кровлей надежно удержит фундамент из:

  • винтовых свай. Для монтажа свай нанесите разметку на площадке, вкрутите в грунт стальные опоры с лопастями до нужной высоты, выровняйте все стойки, срежьте излишки болгаркой, установите оголовники. Для придания надежности конструкции в полость каждого изделия можете залить бетонный состав. Свайно-винтовое поле обустраивайте на почвах любого типа, кроме скалистых пород;
  • бетонных блоков. Сделайте углубления глубиной 20 см в углах периметра, засыпьте на дно ям щебенку. Установите блочные опоры по углам, где будут располагаться опоры будущего строения. Еще по одно блоку расположите по серединам продольных стен. Пеноблочное основание не следует использовать на заболоченных почвах;
  • мелкозаглубленного ленточного бетона. Выкопайте траншею под предполагаемым периметром будущей беседки шириной 20 см и заглублением 20 см. Установите опалубку с выходом на поверхность 20 см. Залейте бетонным раствором с применением цемента марки М150 или М200 опалубочное пространство и оставьте до полного высыхания на 2-3 недели. Для сокращения расходов на бетоносмесь и обеспечения большей прочности загрузите в траншею битый кирпич, бетонный лом, камни;
  • ярус из бруса сечением 20 х 20. Соберите из бруса венец и уложите на ровную поверхность. Края закрепите с помощью нагелей или крупных метизов. Можете соединить элементы с выносом, применив систему «ласточкин хвост» или «в лапу». После укладки пиломатериала обработайте его антисептиками во избежание гниения, образования плесневых грибков.

Не следует производить строительство без возведения фундамента. Надежная основа надолго убережет строение от перекосов и ремонта.

Нижняя обвязка

После установки фундамента сделайте нижнюю обвязку. Это одно из самых важных звеньев в строительном процессе при возведении беседки. На установленные опоры в зависимости от типа основания уложите ростверк из металла или бруса сечением 20 х 20.

Нижняя обвязка необходима для надежного закрепления конструкции с основанием. Закрепите нижний венец на фундаменте. Чем прочнее будет сцепка, тем дольше прослужит постройка. Обвязочный ярус необходим для всех типов фундамента, кроме строительства беседки на брусе, уложенном на землю. При использовании деревянных материалов обработайте их влагозащитными и противогрибковыми составами.

Столбы

Опорные столбы, устанавливаемые в углах беседки, являются несущими опорами, поддерживающими каркас с кровлей. Для возведения деревянной постройки установите в стойки перпендикулярно основанию по углам обвязочного яруса. Закрепите столбчатые элементы уголками, нагелями, шпильками.

Важное!

В процессе строительства каждый деревянный элемент обрабатывайте специальными составами, защищающими дерево от вредителей, грибка, влаги. Это продлит срок эксплуатации постройки.

Для снижения затрат на строительства и продления срока службы дерева можете обработать нижнюю обвязку отработкой, мазутом или произведите окрашивание масляной краской в несколько слоев. После пропитки деревянных элементов оберните их в рубероид. Гидроизолирующий материал надежно защитит ярус от осадков, плесени, влаги.

Верхняя обвязка

Для устойчивости конструкции и равномерного распределения нагрузки на продольных сторонах основания установите еще по 1-2 столбца, которые закрепите к обвязке метизами. Установите сверху опорных столбов поперечины, которые будут служить основанием для стропильной системы и ребрами жесткости каркаса.

В качестве столбов, устанавливаемых в середине продольных стен, используйте деревянный брусок или бревно меньшим сечением. Для верхнего яруса применяйте пиломатериал сечением не менее 10х10 см. Надежно закрепите венец по углам и в местах соприкасания с опорными стойками.

Поперечные перила

В зависимости от проекта пролеты между столбами оборудуют перилами. Они служат ограждением и в качестве меры безопасности для отдыхающих. Для монтажа перильной системы используйте обрезную доску толщиной не менее 5 см:

  • отмеряйте расстояние между столбами;
  • заготовьте из пиломатериала отрезки нужной длины;
  • сделайте на опорах отметки для крепления перил;
  • установите доски с помощью саморезов, закрученных под углом или металлических уголков.

Оптимальная высота для установки перил – менее 80-100 см от уровня обвязки.

Устройство стен

В зависимости от расположения беседку делают полностью открытой по каждой стороне или закрывают заднюю стенку. Можете обустроить пролеты в следующих вариациях:

  • оставить открытыми;
  • задекорировать шторами;
  • зашить поликарбонатом;
  • установить ставни;
  • обустроить обрешетку с помощью реек.

Стены беседки не несут большой нагрузки. Основная их функция – защита от косых осадков, палящего солнца, ветра. Предусмотрите эти нюансы при выборе стеновых материалов.

Обшивка ОСП и сайдингом

Эстетическую привлекательность самодельной беседке и быстроту постройки обеспечат такие современные материалы, как ОСП-панели или сайдинг. Для зашивки задней стенки, укрытия пролетов или в качестве ограждения используйте листы с предварительной обрезкой под нужный размер.

Нарежьте из материала куски под определенные габариты с помощью болгарки. Крепите ОСП-плиты или сайдинг-панели с помощью саморезов, закрепляя на деревянные элементы. Панели, изготовленные из пиломатериалов, нуждаются в защите от воздействия температур и осадков. Обработайте поверхности специальными составами (например, «Текстурол»).

Лаги и пол

На обвязочном венце приступите к оборудованию пола. Для надежности и долговечности постройки сделайте половое покрытие в несколько ярусов. Следуйте поэтапному алгоритму:

  • на обвязке сделайте отметки крепления лаг с шагом 70-100 см;
  • произведите замеры расстояния между противоположными стенами;
  • отрежьте из деревянного бруска отрезки нужных размеров;
  • установите лаги в отмеченных местах;
  • закрепите с помощью метизов и шуруповерта.

Лаги находятся близко к поверхности земли, поэтому могут быть подвержены гнили, воздействию осадков, появлению грибка. Обработайте брусок специальными защитными составами.

На заметку!

Для обработки деревянных элементов используйте лаковые составы для уличных работ. Например, яхтный лак имеет высокую скорость высыхания и обладает высокими защитными свойствами.

Поверх системы из лаг можете сделать настил из широкой и толстой доски, которая будет служить полом, или настелите поперек черновую доску, поверх уложите обрезной пиломатериал или фанеру. Использовать в строительстве беседки другие напольные покрытия (плитку, ламинат, линолеум) нецелесообразно в связи с высокой травмоопасностью и неблагоприятными условиями эксплуатации. После настила дерева покрасьте его морилкой и обработайте лаком. Это предотвратит разрушение структуры, износ, облегчит уход за покрытием.

Стропильная система крыши

На верхней обвязке в соответствии с проектом возведите систему из стропил. Для возведения каркаса конструкции используйте деревянный брусок сечением 10х10 см. Обрешетку обустройте из необрезной доски шириной 15-20 см и толщиной 3 см с шагом укладки 25-30 см. Устанавливайте крышу в следующем порядке:

  • на земле соберите из обрезанного бруса элементы стропильной системы;
  • поднимите сборку на верхнюю обвязку;
  • закрепите элементы с шагом 70-80 см с помощью метизов или металлических уголков;
  • обработайте дерево защитными составами.

Поверх установленных стропил уложите перпендикулярно ребрам необрезную доску, чтобы обустроить обрешетку. Пиломатериалы закрепляйте саморезами. Дощатая решетка необходима для равномерного распределения нагрузки на крышу. Фронтон для односкатного варианта зашейте обрезной вагонкой, фанерой или поликарбонатом.

Кровля

Крыша придает беседке уникальный вид. Можете возвести как классическое сооружение с двускатной кровлей, так и сделать верхнюю часть в виде одного ската, изогнутой в восточном стиле, соорудить ломаную конструкцию.

Чтобы придать постройке акцент, используйте яркие кровельные материалы:

  • гибкую или металлическую черепицу;
  • листовое железо;
  • цветной ондулин;
  • шифер;
  • поликарбонат;
  • профиллированный лист.

Учтите угол наклона таким образом, чтобы снежная масса свободно съезжала во время таяния, не перегружала сооружение. Рассчитайте количество кровельного материала с помощью онлайн-калькуляторов или сделайте расчет самостоятельно. Нарезайте элементы нужных размеров на земле, к обрешетке кровельные элементы крепите метизами с резиновыми шайбами. Прокладки из полимеров будут служить препятствием проникновения осадков.

Декор и дизайн интерьера

Разнообразие вариантов отделки дачной беседки представляет большое пространство для фантазии. Украсьте строение живой изгородью, повесьте легкие шторы, оснастите пролеты закрывающимися или раздвигающимися ставнями. Всю постройку вы можете покрасить морилкой, которая сохранит привлекательность дерева, или красками для наружных работ.

Внутренне пространство постройки обустройте для удобства и комфортного отдыха. Внутри беседки оборудуйте скамейки для отдыхающих и столик. Очень гармонична внутри плетеная и деревянная мебель, которую вы можете убирать на зимний сезон в укрытие. Одну из зон постройки оборудуйте под сегмент для готовки мясных или рыбных блюд на огне. Вы можете обустроить шкафчики, рабочую поверхность, установить барбекю, мангал из металла.

Беседка 4х3 с мангалом

Для обустройства компактной и добротной беседки, оборудованной мангалом или барбекю, необходимо позаботиться о пожарной безопасности и дымоотводе. При обустройстве постройки с возможностью приготовления блюд на огне учтите следующие рекомендации:

  • располагайте зону готовки в противоположном от отдыхающих конце;
  • не оформляйте деревянные элементы беседки в месте близкого расположения огня легковоспламеняющимися материалами;
  • защитите дерево специальными противопожарными пропитками;
  • зашейте сегмент расположения мангала цементоасбестовыми или другими жаропрочными материалами;
  • обустройте вытяжку;
  • закройте рабочую зону от ветра для исключения раздувания огня;
  • используйте мангалы с возможностью удаления углей после готовки.

Для дымохода и вытяжки используйте нержавеющую листовую сталь. На конец трубы, выходящий наружу, наденьте защитный кожух, препятствующий попаданию осадков внутрь конструкции. Рядом с мангалом сделайте небольшую стойку, оборудованную снизу полочками, на которой сможете готовить, а внизу хранить посуду, шампуры.

Беседки из металла, поликарбоната, кирпича

Строительство беседок из кирпича, металлического профиля или поликарбоната имеют свою специфику. Вы можете комбинировать все материалы вместе, чтобы получить комфортное место для отдыха семьи и друзей.

При проектировании и планировании строительного процесса учтите:

  • беседки из металла потребуют большого количества работы с профилем. Вам понадобится сварочный аппарат или инструмент для нарезки отверстий под метизы. Вы можете сделать постройку с коваными пролетами, металлическими перилами. Учтите, что материал подвержен коррозии, поэтому его необходимо обрабатывать специальными составами. Сооружение необходимо поставить на надежный фундамент из винтовых свай, блоков или бетонной ленты. Крышу вы можете сделать из любого материала. Поверхности скамеек и столиков лучше соорудить из дерева;
  • беседки из поликарбоната – это легкие конструкции, которые можно быстро построить. Устанавливают такие сооружения на блоки, винтовые сваи или ростверк из бруса. Сначала строят каркас из дерева или металла. На остов зашивают поликарбонатные листы разного размера. Вы можете соорудить заграждения до середины стены и крышу из сотового материала с высокой пропускной способностью. Используйте поликарбонат толщиной не 1,5 см. Помните, что пластик быстро воспламеняется. В такой постройке готовить блюда на огне опасно;
  • беседки из кирпича подразумевают установку кирпичных опор. Вы можете сделать кладку вместо стоек в соответствии с проектом. Каменные столбы нуждаются в мощном фундаменте. Залейте под постройку бетонную ленту или монолит. Перила, стены и крыша строения может быть смонтирована из любого другого материала.

Вы можете комбинировать в самостоятельном строительстве дерево с камнем, кирпич с металлом, железо с поликарбонатом. Все зависит от вашей фантазии, желания, умения проектировать и строить.

Заключение

Если вы запланировали строительство беседки 3 на 4 своими руками, не стоит пугаться предстоящих трудностей. Постепенное выполнение всех этапов поможет вам получить комфортное место для досуга и отдыха даже без специальных навыков. Стройте из дерева, декорируйте постройку современными материалами, создавайте внутри уют с помощью текстиля.

elektro-sadovnik.ru

Беседка своими руками из дерева — виды, чертежи, размеры, фото

Сегодня я хочу рассказать о дизайне нашего дачного участка.

Каждый садовод стремится не только обеспечить себя огородными растениями, вырастить их, собрать урожай. Немаловажен и сам участок, наличие зон отдыха. Это и красивые цветники, зона для пикника, беседка.

Беседка часто является неотъемлемой частью садового участка. Каких только конструкций не строят садоводы на своем участке: маленькие и большие, открытые и закрытые.

О том, какие беседки и как можно соорудить на своем участке будет рассказано в этой статье. Но в начале…..

Немного теории: какие бывают беседки

Первое, что каждому приходит на ум при выборе типа конструкции – это какая она будет: закрытого типа или открытого. Каждая из них имеет ряд преимуществ. Однако есть и другие критерии, связанные не только с типом, но и исходя из использованного при строительстве материала.

Открытые больше подходят для лета, когда хочется посидеть на свежем воздухе. Если у вас дача зимнего проживания, то закрытая беседка будет лучше всего. Само собой, что наличие пола в ней просто необходимо. Что же касается открытой или летней, то здесь можно делать по разному.

С полом и без

Отсутствие пола – это не значит, что вы будете ходить по земле, хотя есть и такие варианты.

Если вы делаете беседку без пола, то ее необходимо будет поставить на подготовленную заранее площадку. Это может быть бетон, тротуарная плитка, брусчатка, даже просто деревянный настил.

Что касается беседок с полом, то они ставятся на фундамент, как дом. В качестве фундамента можно использовать сложенные из кирпича столбики, можно залить их бетоном или же использовать бетонные блоки. На такой фундамент устанавливается деревянный каркас или металлический. Если же вы складываете кирпичный, то потребуется сделать ленточный фундамент

Следующее, чем различаются беседки – это материалом изготовления.

Материалы

Фундаментальная кирпичная конструкция подразумевает использование кирпича. Другие виды более легкие как по конструкции, так и по способу изготовления. Могут быть сделаны из деревянного бруса, который часто является традиционным материалом для беседок. Из современного материала, который многие предпочитают использовать вместо дерева, можно назвать профильные стальные и полимерные трубы или ПВХ.

При использовании дерева, его необходимо пропитать антигрибковыми препаратами. Металлические, во избежание коррозии красятся. Что же касается пластика, то ничего этого для него не нужно. Поэтому выбирая материал, необходимо все это учитывать.

Построив каркас, его необходимо обшить. Для обшивки можно использовать дерево — доски или рейки, или поликарбонат, профнастил, а так же прозрачные полиэтиленовые пленки.

Беседки можно разделить на каркасные и бескаркасные. Каркасные отличаются тем, что сперва возводится каркас из любого материала, о котором говорилось выше, а потом они обшиваются.

Бескаркасные беседки

Бескаркасная беседка сложна в строительстве. Для нее делается ленточный фундамент, на котором возводятся стенки из кирпича или камня. Если кирпич декоративный, то он ничем не обшивается. Проемы заделываются чаще всего пластиковыми окнами.

По сути она является капитальной, служит еще и зимним вариантом, особенно, если внутри поставить печь.

Такая беседка хороша, если ваша дача используется в зимнее время. В противном случае, строительство не имеет смысла. Само собой, что отделка внутри делается так же, как и в доме.

Крыша

Немаловажным моментом является крыша. Вид крыши полностью зависит от формы каркаса. Самая распространенная форма – прямоугольная. Варианты для крыши: односкатная, двухскатная и четырехскатная. Самая простая и легкая  — это односкатная. Она может быть полностью горизонтальной, если снега выпадает мало, и под наклоном.

Двухскатная крыша делается несколько сложнее, поскольку повторяет форму крыши дома, а потому устанавливается на систему стропил. Но и ее сделать не настолько тяжело.

Четырехскатная крыша несколько сложнее. Вам необходимо будет крепить пирамидальную форму. Здесь уже надо продумывать, как соединить все стропила на самом верху.

Если у вас беседка многоугольная, то вы делаете шатровую крышу. Это более сложный вариант четырехскатной крыши.

Если вы только начинаете в строительстве, то лучше потренироваться на простых вариантах, как одно или двухскатные крыши, а потом уже пытаться делать что-то сложное. Правда, если вы привлекаете специалиста, то это другой разговор.

Беседка из современного материала — пластика, металла или поликарбоната строится достаточно просто, а крышу вообще можно сделать округлой. Поликарбонат очень хорошо для этого подходит.

Вот в принципе, основные разновидности беседок. Какую выбрать, из чего ее делать – решать вам, исходя из возможностей и умения.

О том же, как построить своими руками разберем далее.

Как сделать беседку своими руками (чертежи)

В этом разделе разберем самый простой вариант беседки – прямоугольная с односкатной крышей.

Чертеж

Прежде чем начать строительство, необходимо нарисовать если не чертеж, то хотя бы приблизительную схему будущей беседки. Исходя из этой схемы вы сможете подготовить весь необходимый материал, в необходимом количестве. Так же вам станет ясно какой инструмент использовать.

Это лишь примерная схема, на которую можно ориентироваться. Размеры зависят, в первую очередь, от размеров участка, на котором она будет строится. Так же важную роль играет функционал беседки: это просто место отдыха, или же это место для шашлыка.

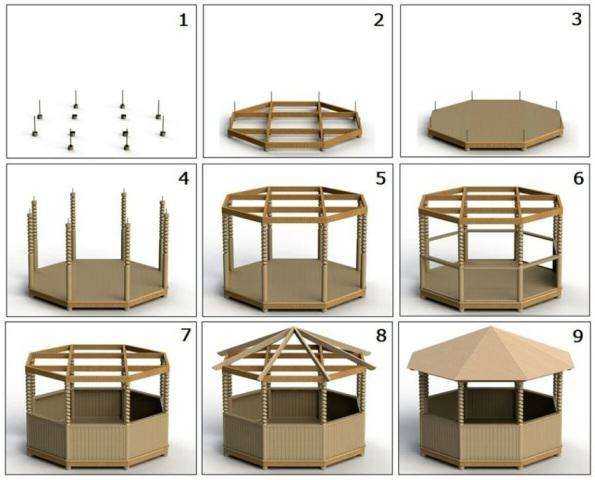

Еще одна схема сборки:

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

  • Ширина — 80–135 мм.
  • Толщина — 28–40 мм.
  • Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

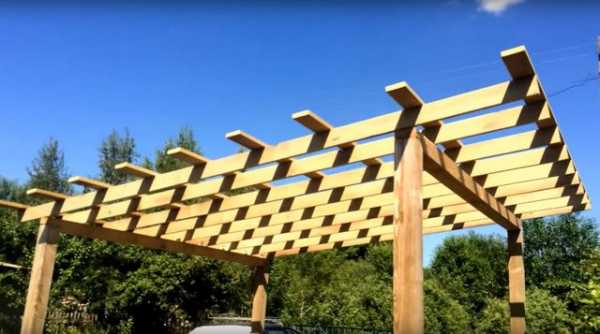

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

В итоге получится примерно такая вот конструкция:

Беседка из дерева 3м на 4м своими руками, чертежи и размеры

Показанная выше беседка имела квадратные размеры 3х3.  Другой вариант, если вы делаете прямоугольную, размеры которой составляют 3х4.

Чертеж будет выглядеть следующим образом.

Другой чертеж такой же беседки только уже четырехскатной.

Или такой вот чертеж двускатной беседки.

Для строительства такой беседки лучше всего использовать фундамент с 9 или 12 опорами. В качестве опор хорошо подойдут бетонные блоки. Можно также выкопать ямы глубиной около 30 см. Дно ям выровнять, утрамбовать и выложить в яме столб из кирпича в пять рядов. Последний ряд должен находиться над поверхностью земли. Вместо кирпичей можно взять все те же бетонные блоки. Сверху они накрываются рубероидом.

На эти опоры устанавливается нижняя обвязка. Вертикальные опоры Подбираются длиной 2 м, размер бруса 100х100. Выравниваются опоры отвесом, а укрепляются укосинами.

Прямоугольная беседка подразумевает три варианта крыши: одно, двух и четырехскатную. Самая простая в исполнении – это односкатная крыша. Если вы решили делать односкатную крышу, то на этапе установки стоек, передние, нужно делать несколько выше задних.

К брусу верхней обвязки крепятся стропила, при этом используются металлические уголки, саморезы или гвозди.

Расстояние между стропилами составляет 80 см. Нижний край стропил должен выступать за каркас беседки хотя бы сантиметров на 30-40.

После этого к стропилам крепится обрешетка. Для нее используется брус 50х50. Расстояние между брусом обрешетки зависит от кровельного материала. При покрытии металлочерепицей это расстояние меньше, чем при покрытии шифером. Прежде чем закрывать кровельным материалом, на обрешетку кладут гидроизоляционный материал, например рубероид.

Закончив с крышей, переходим к полу. К лагам, которые располагаются между брусьями нижней обвязки крепится напольная доска. Крепежом служат саморезы.

И, наконец отделка. Традиционно считается обшивка вагонкой наполовину беседки. Верхнюю часть можно застеклить, можно оставить открытой, а можно заделать узорной рейкой.

Беседка в китайском стиле (с чертежами и размерами)

Модным в последнее время считается строительство беседок в каком-либо национальном стиле. Наиболее популярен китайский стиль.

Здесь представлены схемы и чертежи для постройки в китайском стиле.

Размер беседки составляет 3,5х5 м. Чертежи бокового фасада и крыши:

Как видно из схем, фундаментом являются столбики. В начале ставится бетонная плита, на которой выкладываются кирпичные столбики. Десять идут непосредственно под каркас и два под ступеньки. На схеме показано расположение таких столбиков.

На готовые столбики кладется рубероид для гидроизоляции. После чего делается нижняя обвязка, устанавливаются стойки и верхняя обвязка. Схема верхней и нижней обвязки приведена ниже.

На нижней обвязке кладется шпунтованная доска для пола. После этого ставятся опорные стойки. По схеме их 10. На следующих чертежах показаны установка стоек и схема крыши.

Далее делается средняя обвязка примерно на высоте 80 см. Для этого используются бруски 50х150 мм. К вертикальным стойкам они крепятся при помощи уголков.

Следующие схемы показывают установку ступеней и ограждения.

Для придания беседке китайского стиля по углам крыши к стропилам приделываются выгнутые деревянные пластины.

Большая беседка на фундаменте

Здесь речь идет о беседки достаточно больших размеров, для которой необходим уже ленточный фундамент.

Например, на этом фото показана такая беседка, которая является одновременно и барбикюшницей.

Сам фундамент зависит от материала изготовления: дерево или металл, а так же от того закрытая она будет или открытая. На следующем рисунке показан примерный чертеж, согласно которому можно возвести такую конструкцию.

Чертеж беседки-качели

Беседка-качели довольно оригинальное сооружение, которое служит больше для отдыха без пикника, хотя на чертежах и присутствует стол. Но, согласитесь, наверное не очень то удобно будет раскачиваться, когда на столе стоит еда или напитки. Но, тем не менее, кому как нравится.

Поскольку этот тип беседки несколько иной по своему функционалу – присутствуют качающиеся элементы, то и крепить ее надо очень основательно. Чаще всего ножки такой беседки вкапываются в землю и бетонируются.

Фото оригинальных беседок из дерева без чертежей

И в заключении, несколько фотографий интересных вариантов беседок. Всех их можно даже назвать произведением беседочного искусства, настолько красиво они сделаны.

Надеюсь этот материал поможет вам выбрать и построить свою беседку. Обязательно поделитесь своим творением. Успехов!

Автор публикации

Комментарии: 0Публикации: 163Регистрация: 13-12-2017

kopilpremudrosti.ru

чертежи и размеры, схемы и проекты, эскизы и фото ⋆ MACHO'S RULES

Перед тем как начинать любую стройку, нужно подготовить для нее проектную документацию. Строительство беседки своими руками на даче – не является исключением, здесь также нужны схемы, размеры, эскизы, что в комплексе позволит получить полную картину о будущем строении.

Вы поймете, какие нужны для строительства материалы, а также, где и как будут размещены определенные конструктивные элементы. Самое главное – составить смету, дабы избежать лишних затрат.

Дачные беседки — это просто и красиво

На сегодняшний день в продаже появилось множество современных строительных и отделочных материалов. Следовательно, есть возможность отойти от использования привычных стройматериалов и создавать уникальные конструкции беседок своими руками. В понимании многих людей беседка – это просто место, в котором можно отдохнуть. Действительно, это так и есть. Но сейчас в беседках создаются кухни, лежанки, качели и даже мангалы.

За счет того, что современные стройматериалы обладают легкостью и изящностью, можно собирать беседки самостоятельно. Сложность определяется только собственными задумками. В интернете можно найти огромное количество фотографий, которые вдохновят вас на создание на своем участке уникальной беседки:

Дизайн беседки на даче, фото:

Переносная конструкция

Если учесть различные характеристики беседок, то можно условно разделить эти строения на группы. Итак, есть:

  • открытые беседки (просты в строительстве, применяются в основном летом),
  • закрытые беседки (конструкция со стенами, окнами и дверьми),
  • переносная беседка (разбирается и собирается легко).

Существует огромное множество строительных материалов, которые можно использовать для строительства беседок своими руками. Итак, используются деревянные, металлические, стеклянные и пластиковые предметы. Кроме того, активно используется камень. Популярными в последнее время стали беседки из камня. Тут в ход пойти может даже то сырье, которое никто не использует вообще: пластиковые бутылки, поддоны, деревья, а также другие подручные материалы для беседок. Все зависит от того, какой фантазией обладает хозяин.

Чертеж беседки для маленького участка

Что касается размера будущей беседки, то все определяется площадью самого участка. Если же площади не много, то и беседку не стоит создавать очень большой. Конфигурация бывает квадратной, прямоугольной, круглой, в виде шестигранника, восьмигранника. Иногда создают беседки в форме овала.

Совет! Если же вы впервые создаете беседку своими руками, то необходимо пользоваться фотографиями, чертежами, советами специалистов. Всю информацию можно найти в интернете. Это позволит в дальнейшем избежать ошибок.

В качестве кровельного материала для беседок выбирают шифер, профнастил, гибкую черепицу, сотовый или монолитный поликарбонат. Если учесть, что многие из этих материалов – весьма пластичные, то можно делать не только односкатные, но и многоскатные, а также сферические, арочные, купольные и другие формы крыш. Распространенными являются беседки, в которых в качестве крыши – вьющиеся зеленые растения.

Особой популярностью сегодня пользуются беседки, в которых оборудуют летние кухни. Там же встраивают мангалы, камины или места для барбекю. Помните, что для создания подобных конструкций потребуется выполнять определенные требования. И опять же: необходимо иметь чертежи, эскизы и проекты не только всей беседки, но и печи, камина, например. Это позволит безошибочно справиться с работой, а также потратить минимум средств.

Беседка с мангалом открытого типа

Постройка беседки своими руками

Как же создать дачную беседку своими руками? В интернете, как было сказано ранее, существует множество проектов и чертежей беседок. Если же вы не уверены в том, что самостоятельно сможете создать собственный проект, настоятельно рекомендуется воспользоваться проектами тех беседок, которые найдутся в сети.

Чертеж конструкции из дерева с размерами

Итак, создание проекта беседки состоит из нескольких этапов. Для начала необходимо создать эскиз будущей постройки, составить рабочие чертежи. Схемы и эскизы позволят на данной стадии спланировать расположение конструкции, наметить расстановку в ней оборудования и мебели. Если в беседке нужны коммуникации, помимо света, то определяется и их система подвода. Существуют четкие рекомендации, которые позволят правильно подготовить проект.

Схема открытой конструкции

Так, изначально определяемся с типом беседки – открытая или закрытая. Потом – продумываете стиль дачной беседки, которая должна сочетаться с другими строениями на участке. Определяются строительные материалы, которые будут использованы в работах. Наконец, на участке нужно выделить место для беседки. Все размеры должны четко отражаться в чертеже и совпадать с участком на местности. Если беседка на даче будет иметь закрытый тип, то обязательно стоит создать вентиляционную систему. Для массивных беседок определяется тип фундамента:

  • ленточный,
  • столбчатый,
  • основание из плит.

Теперь можно переходить к описанию конструктивных узлов. Здесь размечают места монтажа окон, дверей и лестницы. Схема крыши – это отдельная работа. Технология возведения каждого из конструктивных элементов дачных беседки определяется отдельно, что должно быть отражено в проекте. Настало время обозначения проводки электричества и водопровода. В плане отображаются места монтажа мебели, оборудования, светильников. Нужно отметить, что это далеко не все работы, нюансы, которые следует учесть, составляя своими руками проект беседки.

Фото прямоугольного проекта постройки

Чем тщательнее будет проработан проект, тем точнее будут сделаны расчеты строительных материалов, тем легче будет проводить само строительство. Самое главное, что практически нивелируются ошибки. Конструкция получится крепкой и долговечной.

Видео: садовая беседка из дерева, пошаговая инструкция

Строительство деревянной беседки своими руками

Итак, если речь идет о выборе материала для строительства беседки, то многие люди предпочитают выбирать именно дерево. Дело в том, что этот материал позволяет создавать беседку для дачи, вписывающуюся в интерьер любого участка. Кроме того, дерево – это экологически чистый материал, который является экологически чистым, долговечным. Дерево легко обрабатывать и для возведения беседок используют брус, бревна, доски, прочие элементы.

Зимняя конструкция беседок из дерева, фото

Прямоугольная беседка

Самый простой вариант для самостоятельного строительства деревянной беседки является использование прямоугольной конструкции. Это сооружение открытого типа для летнего использования. Будут открытые опорные стойки, крыша и ограждение. В чертеже следует отобразить только размеры конструкции, высоту, а также эскиз строения.

Как правило, создается чертеж профильной и фронтальной проекции беседки. Фундамент выводится отдельной схемой. Как правило, отдают предпочтение столбчатому основанию. Тут нужно указать размеры столбов, высоту и глубину, на которую они будут вкопаны.

Совет! Для того чтобы работы было удобнее выполнять, можно к проекту приложить подробную схему монтажа технических узлов с указанием вариантов крепления между собой.

Что касается чертежа крыши, то здесь уместно отображать стропильные системы, указав крепление верхней обвязки, нижней опоры для стропил, а также указать шаг между стропилами. Как только все чертежи будут готовы, можно непосредственно приступать к строительным работам. Итак, подготавливаем и размечаем участок для строительства. Применяются колья, обвязанные веревкой. Как только периметр обозначен, начинаем обустраивать фундамент.

Чертеж простой деревянной беседки своими руками для дачи, размеры

Для создания фундамента, по чертежу следует выкопать котлован. Хотя яму трудно назвать котлованом, если в ней глубина 80 сантиметров. Тем не менее, все следует называть по правилам строительства. На дно выкладывается слой песка. Ставятся опоры, которые потом бетонируют. Обязательно проверяйте уровнем ровность всех опор, удаленность их друг от друга, а также уровень по высоте.

Фото начального этапа работ

Теперь переходим к созданию нижней обвязки, обустраиваем пол из лаг. Используются деревянные брусья. Как только каркас пола готов, нужно создавать настил из досок. Потом фиксируют верхнюю обвязку, собирают каркас кровли. Каркас обшивается доской и перекрывается кровельным материалом.

Этапы возведения

Как только конструкция беседки будет стоять на месте, можно создавать ограждения. Изначально зафиксируйте горизонтальные брусья, которые будут одновременно перилами. Потом устанавливаются вертикальные стойки. Если же по проекту предусмотрена деревянная решетка, то необходимо создать раму из бруса, а потом внутри нее набивается решетка.

Конструкция из дерева, размеры для постройки

Беседка с барбекю и мангалом

Прежде чем начать создание проекта беседки с мангалом, камином или барбекю, нужно создать эскиз, на котором отображается месторасположение беседки на участке. Дело в том, что к подобным беседкам будет подходить газ, вода. Следовательно, планировка должна быть идеальной. Учитывайте направление ветра, при котором дым от печки не будет распространяться на другие строения.

Беседки из дерева с мангалом, печкой или камином, как правило, заменяют летние кухни. Примечательно, что сооружение может быть открытого или закрытого типа. Так, закрытую беседку можно использовать даже зимой. Поэтому на этапе проектирования нужно позаботиться об утеплении помещения, а также о создании качественной вентиляционной системы.

Отметим, что создать проект беседки с мангалом, барбекю или печью – это довольно сложная работа. Тут во внимание берется не только конструкция беседки и фундамент, но и такие элементы, как печь, камин. Помните о том, что печное оборудование создается из камня, который обладает большим весом. Как правило, создается ленточный фундамент, а под печи или камин – плиточный.

Совет! Чтобы в бетонном основании не появлялись трещины, необходимо под мангал или камин укладывать арматуру.

На чертежах нужно отображать размеры будущей дачной беседки, а также расположения в ней камина или мангала. Отдельно указывается схема фундамента и дымохода. В проект будет включен сам мангал, форма жаровни, количество огневых точек, укладка камня по рядам.

В ходе разработки плана беседки, необходимо тщательно продумать зонирование помещения. Нужно предусмотреть самое безопасное расположение стола, обеспечить свободный подход к камину или к мангалу. Не забываем о том, что придется проводить чистку печи, камина и так далее. Крайне важно обозначить в проекте зону, в пределах которой вокруг камина будет уложен противопожарный материал.

Если же ваша беседка с камином или мангалом будет использоваться как летняя кухня, то к ней обязательно нужно подводить воду, свет, газ. Следовательно, в проекте нужно предусмотреть соответствующие коммуникации, схему электропроводки, воды и так далее.

Еще раз отметим, что предстоит сложная работа не только при создании проекта, но и при строительстве. Поэтому сейчас следует как можно тщательнее составить проект, чтобы потом можно было избежать неприятных «сюрпризов».

Строительство металлической беседки: просто и красиво

Очень часто кроме дерева для возведения беседок используют металл. Это может быть алюминий или простое железо. Материал тем хорош, что его не нужно специально обрабатывать, как дерево. Соединения создаются с помощью сварочного аппарата. Примечательно, что модели металлических беседок могут быть не только стационарными, но и сборными/разборными. Во втором случае для соединения конструктивных элементов используют болты.

Совет! Для того чтобы металлическая конструкция прослужила максимально долго, ее нужно обработать антикоррозийным материалом, а также изредка красить.

Когда планируется создать металлическую беседку, тщательно выбирайте место на участке. Дело в том, что металл сильно нагревается летом. Поэтому металлические конструкции беседок, как правило, создают открытого типа и в саду.

Простая конструкция из профильной трубы

Прежде чем начать создание проекта, лучше продумать дизайн строения, который будет соответствовать стилистике экстерьера. Размеры, которые закладываются в чертежах, зависят от количества людей, которые предположительно будут находиться внутри беседки. Кроме того, следует учесть количество мебели, оборудования и так далее.

Обычно люди используют готовые схемы для строительства металлических беседок. Не трудно найти фотографии и проекты в интернете. Самая простая конструкция прямоугольной формы, которая имеет размеры 2,5 на 3 метра. В таком случае беседка не будет громоздкой. В то же время в ней с легкостью можно установить несколько посадочных мест и столик.

Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Конструкция из металла и поликарбоната

Конструкции беседок из поликарбоната

Главное преимущество поликарбоната заключается в том, что он имеет прозрачную структуру. Кроме того, он хорошо сочетается с прочими материалами. Беседки из поликарбоната могут украсить любой двор. Примечательно, что поликарбонат можно использовать не только для кровли, но и для ограждения.

  • Формы беседок

Существует огромное количество форм беседок из поликарбоната. Это можно объяснить пластичностью материала, небольшим весом, а также простотой монтажа. Конструкция бывает овальной формы, круглой, прямоугольной и даже сферической. Сооружение может быть открытого или закрытого типа.

Поликарбонат необходимо закрывать с торцов. При попадании в его соты влаги начинается разрушение.

Кровля бывает односкатной или двускатной, арочной, шатровой и так далее. Так как продаются всевозможные цвета поликарбоната, то внутри беседки можно создать уникальную атмосферу. Цвет материала каждый подбирает в соответствии со своими вкусами. Поликарбонат сочетается с любым материалом: камнем, металлическим профилем, деревом, пластиком и так далее.

Видео — проект оригинальной постройки

Фото беседок: просто и красиво

Фото простой и красивой беседки из кирпича

Фото беседки из оцилиндрованного бревна с металлопластиковыми окнами

Фото закрытой зимней конструкции

Простая конструкция из профильных труб

Фото постройки из кирпича со стеклянными вставками

Независимо от того, какой материал используется для создания беседки, нужно по окончанию работ проверить качество строения. Так, следим за тем, чтобы края материалов были обработаны, не острые. В частности, поликарбонат необходимо закрывать с торцов. При попадании в его соты влаги начинается разрушение. Созданная беседка своими руками из любого строительного материала будет прочной, надежной, функциональной и долговечной, если правильно составить проектную документацию. Какое строение создать – зависит только от ваших предпочтений, а также от финансовых возможностей.

Источник: Дача своими руками

machosrules.ru

Чертежи беседок из дерева с размерами 3х3 – фото инструкция, чертежи с размерами

Отправить ответ

avatar
  Подписаться
Уведомление о
